(8) Remove the middle starter bolt (Fig. 7).

(9) Raise vehicle and support.
(10) Remove the lower front mount nut (Fig. 8).

(11) Raise and support engine (Fig. 9).

(12) Remove the lower bracket bolt to transmission

(Fig. 10).

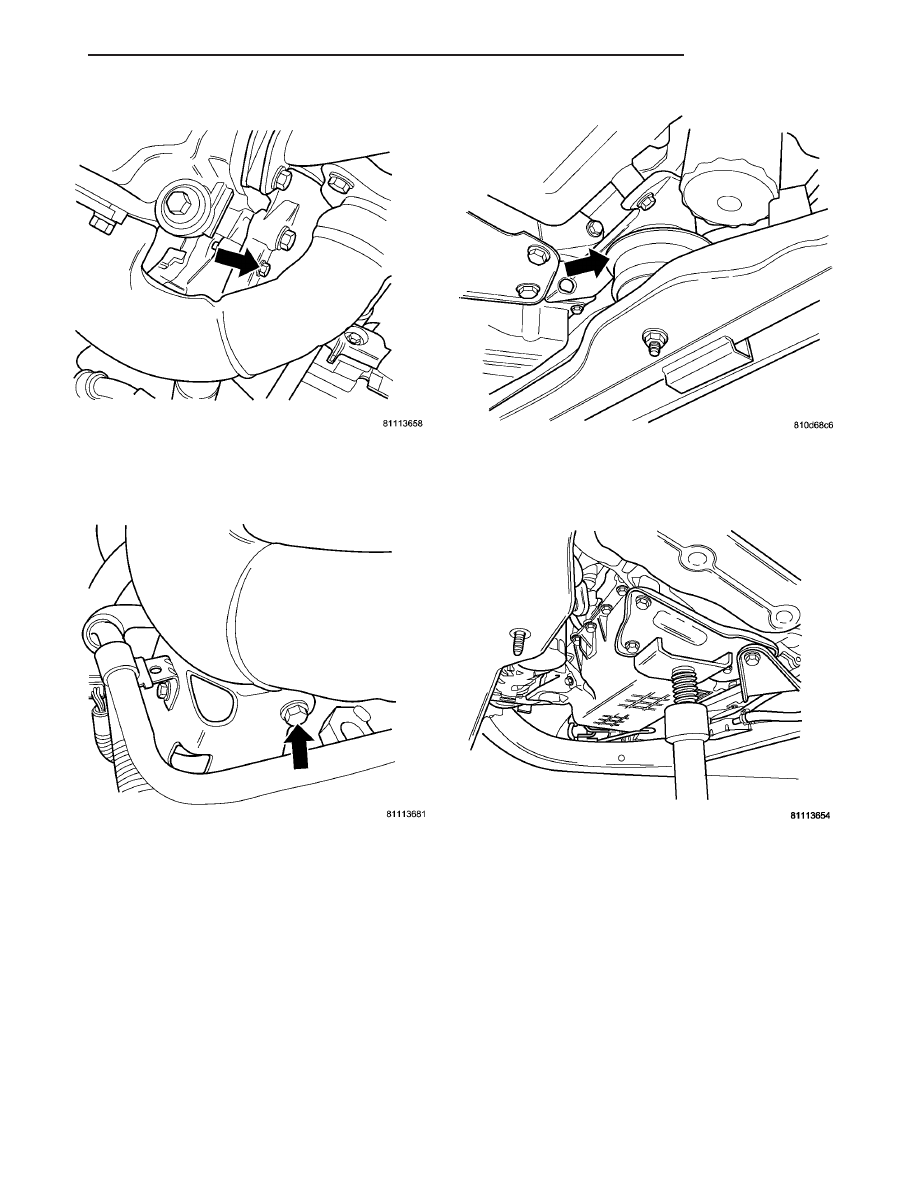

Fig. 6 UPPER STARTER BOLT

Fig. 7 MIDDLE STARTER BOLT

Fig. 8 FRONT RUBBER MOUNT IN POSITION

Fig. 9 SUPPORT ENGINE

CS

STARTING

8F - 29

STARTER MOTOR (Continued)

(13) Remove the lower bracket bolt to engine block

(Fig. 11).

(14) Relocate the front mount and bracket.
(15) Disconnect the positive battery cable from

starter

(16) Disconnect

the

solenoid

connector

from

starter.

(17) Remove the lower starter bolt (Fig. 12).

(18) Remove starter from vehicle.

3.8L

(1) Disconnect negative battery cable (Fig. 13).

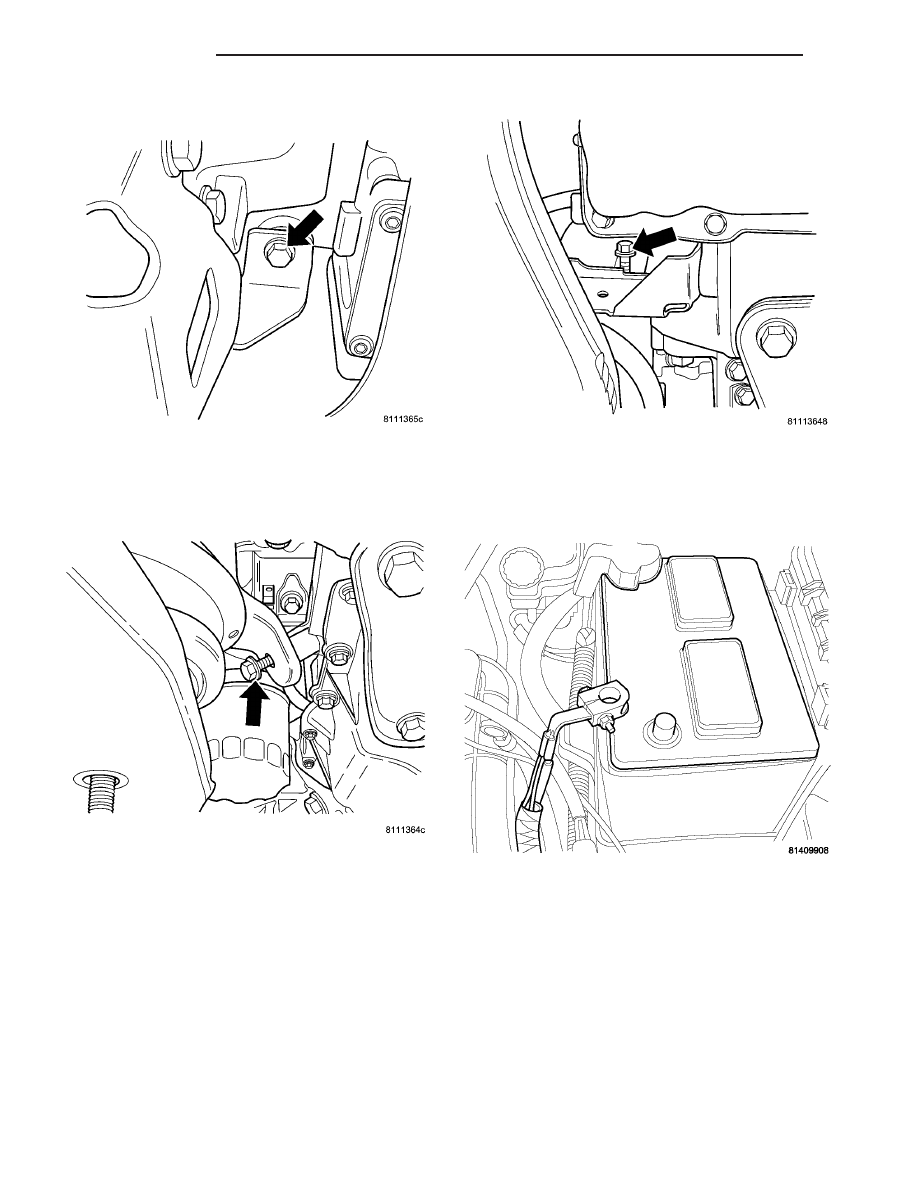

Fig. 10 BRACKET TRANS BOLT

Fig. 11 BRACKET ENGINE BLOCK BOLT

Fig. 12 STARTER LOWER BOLT

Fig. 13 BATTERY CONNECTION

8F - 30

STARTING

CS

STARTER MOTOR (Continued)

(2) Remove and relocate the speed control servo

(Fig. 14)

(3) Unlock the electrical connector and disconnect

the vacuum hose from servo.

(4) Unlock and disconnect the electrical connectors

from the cooling module (Fig. 15).

(5) Disconnect the wiring clips from cooling mod-

ule.

(6) Remove the retaining clip from the top of the

cooling module (Fig. 16).

(7) Remove 2 fasteners and remove fan module

from vehicle.

(8) Remove bolt from oil cooler line bracket in

front motor mount (Fig. 17).

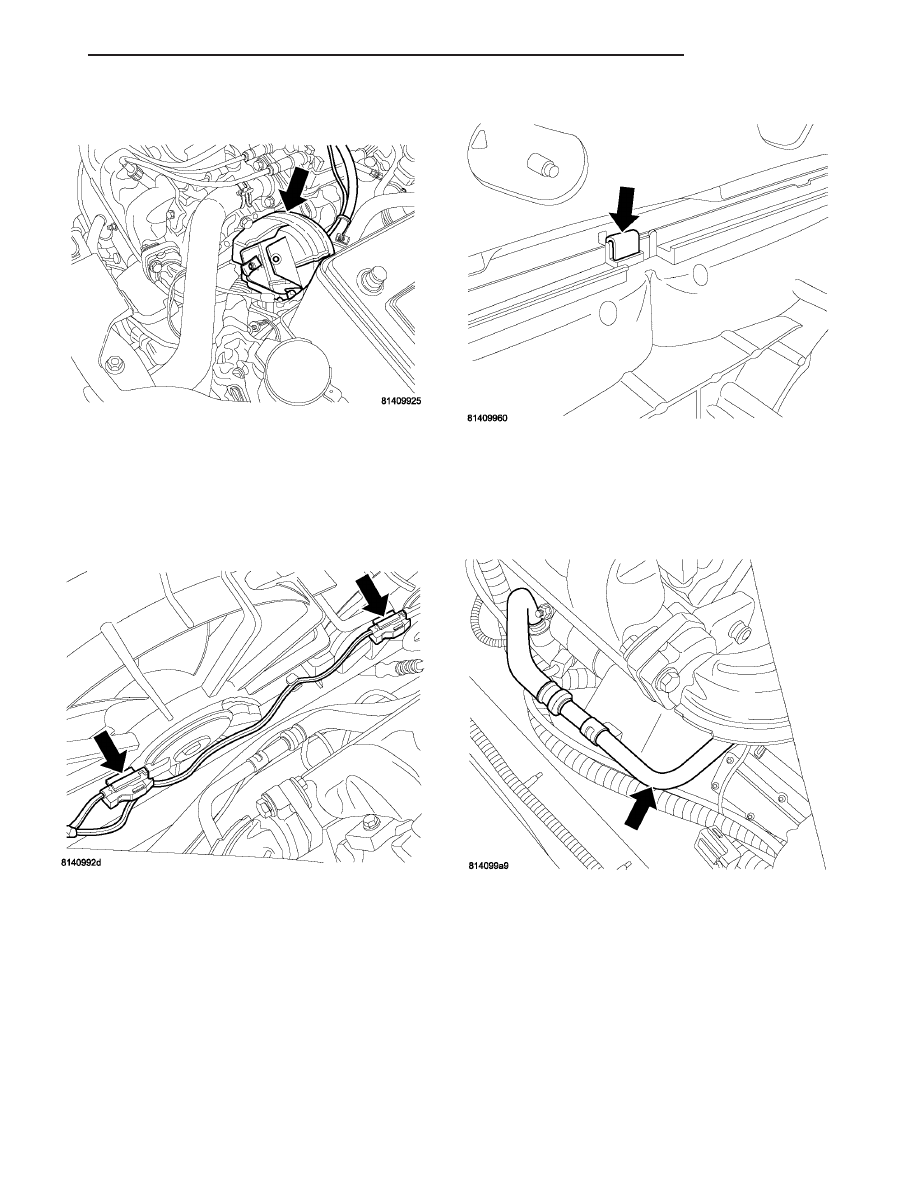

Fig. 14 SPEED CONTROL SERVO

Fig. 15 FAN MODULE CONNECTORS

Fig. 16 MODULE RETAINING CLIP

Fig. 17 OIL COOLER LINE

CS

STARTING

8F - 31

STARTER MOTOR (Continued)

(9) Remove the battery positive cable from starter

motor (Fig. 18).

(10) Battery cable removed from starter (Fig. 19).

(11) Remove the lower starter bolt (Fig. 20).

(12) Remove the middle starter bolt (Fig. 21).
(13) Remove the upper starter bolt.

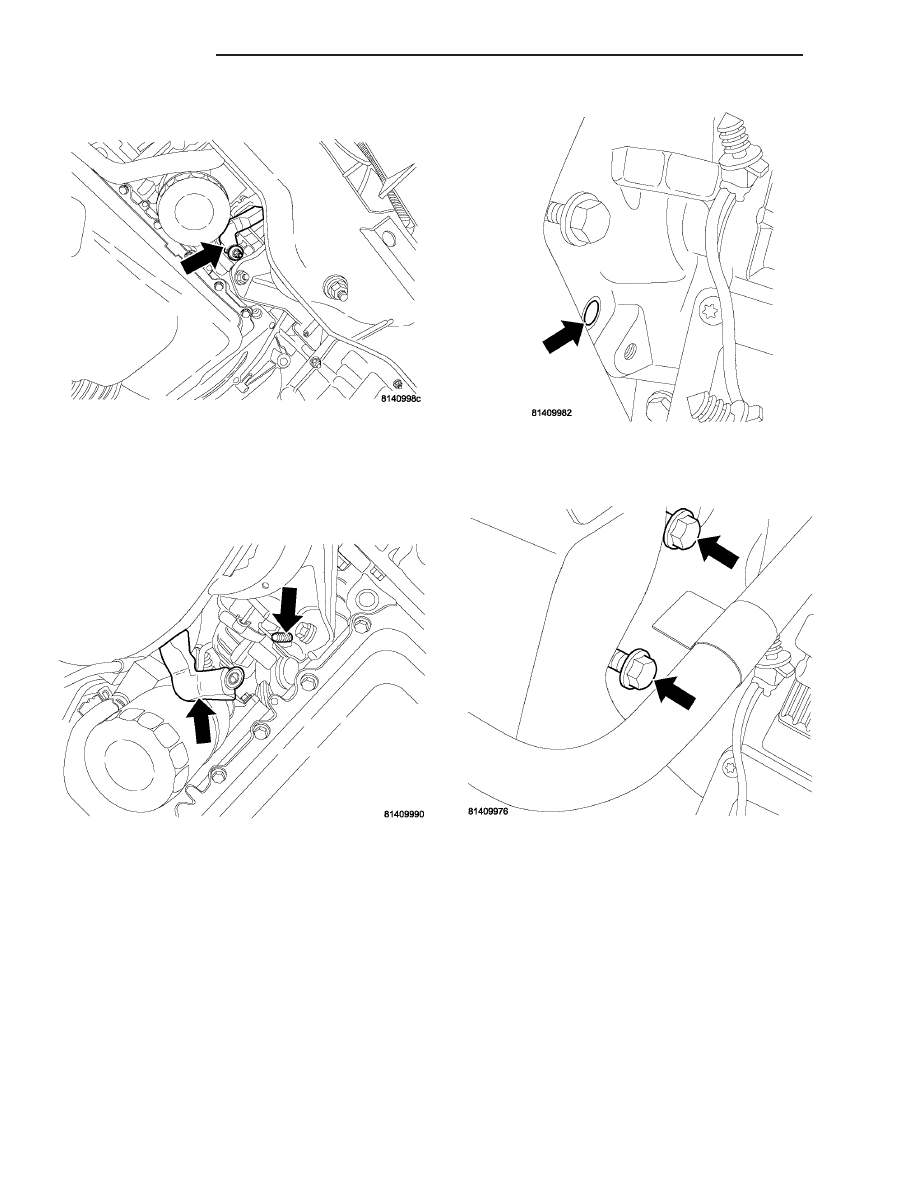

Fig. 18 STARTER BATTERY CONNECTION

Fig. 19 STARTER BATTERY CONNECTION

REMOVED

Fig. 20 LOWER BOLT REMOVED

Fig. 21 STARTER UPPER & MIDDLE BOLT

8F - 32

STARTING

CS

STARTER MOTOR (Continued)
