(8) Relocate the power steering pump assembly

(Fig. 27).

(9) Install the 3 mounting bolts and tighten to 23

N·m (200 in. lbs.) (Fig. 28).

(10) Install the accessory drive belt (Fig. 29), refer

to (Refer to 7 - COOLING/ACCESSORY DRIVE/
DRIVE BELTS - INSTALLATION).

(11) Connect the battery cable to generator (Fig.

30).

(12) Tighten nut to N·m 12.5 (110 in. lbs.).
(13) Snap cable cover back into place.

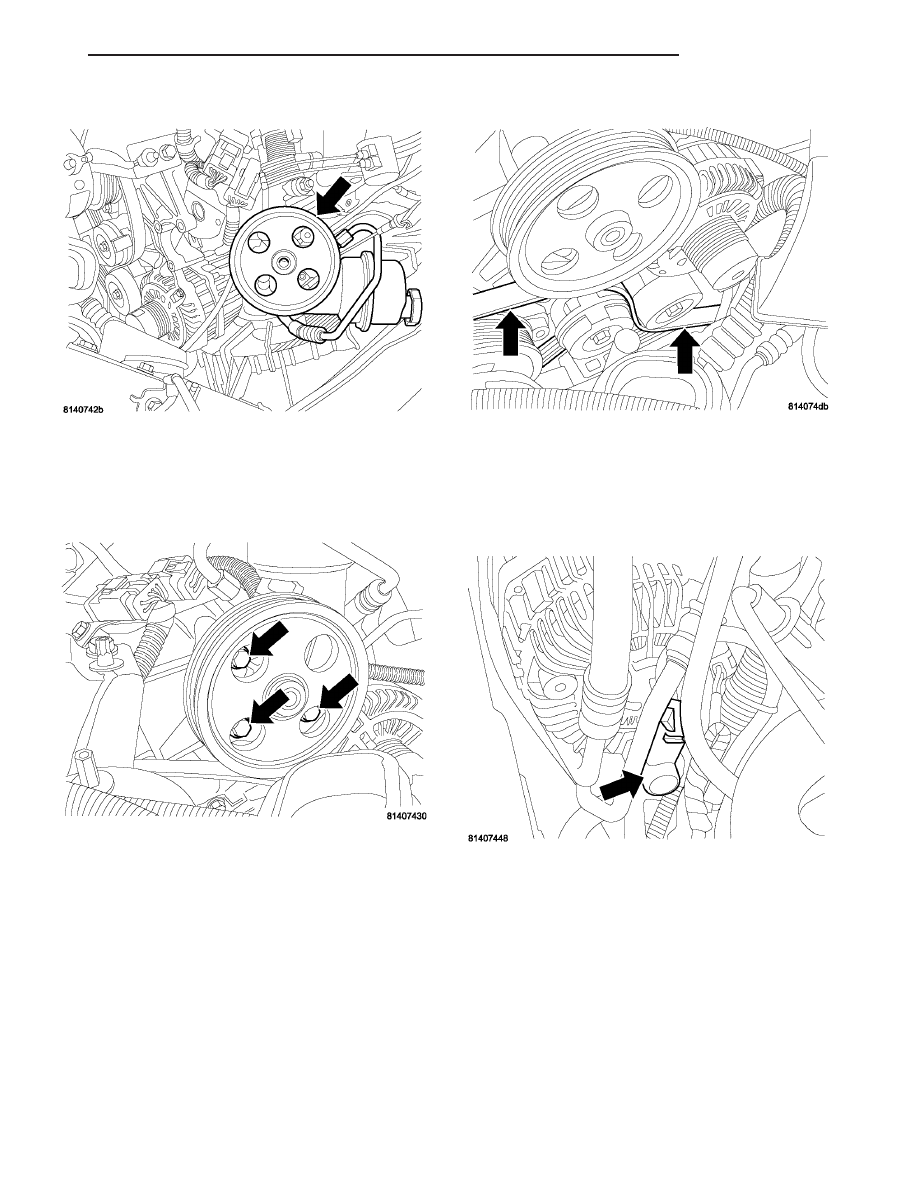

Fig. 27 POWER STEERING PUMP RELOCATION

Fig. 28 POWER STEERING PUMP MOUNTING

BOLTS

Fig. 29 DRIVE BELT REMOVED

Fig. 30 GENERATOR BATTERY CONNECTION

COVER

CS

CHARGING

8F - 25

GENERATOR (Continued)

(14) Connect the field connector (2) (Fig. 31).

(15) Lock connector (1) (Fig. 32).
(16) Connect negative battery cable.
(17) Install the air box assembly, refer to (Refer to

9 - ENGINE/AIR INTAKE SYSTEM/AIR CLEANER
HOUSING - INSTALLATION).

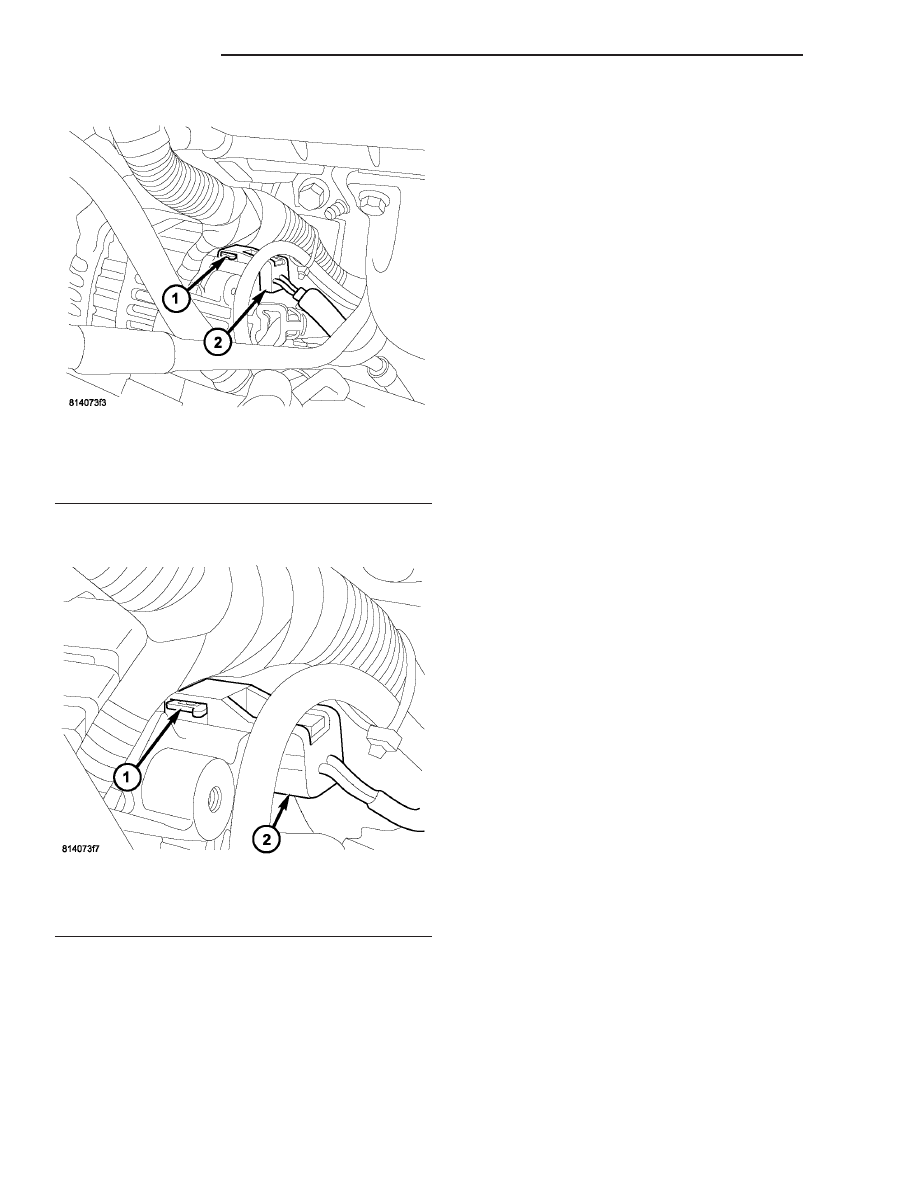

Fig. 31 GENERATOR FIELD CONNECTOR

1 - Connector Lock
2 - Field Connector

Fig. 32 ELECTRICAL CONNECTOR LOCK

1 - Connector Lock
2 - Field Connector

8F - 26

CHARGING

CS

GENERATOR (Continued)

STARTING

TABLE OF CONTENTS

page

page

STARTING

SPECIFICATIONS

TORQUE

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

STARTER MOTOR

REMOVAL

3.5L

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

3.8L

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

INSTALLATION

3.5L

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

3.8L

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

STARTING

SPECIFICATIONS

TORQUE

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Front Mount to Cradle

101.6

75

Front Bracket to Engine

Block

67.8

50

Front Bracket to

Transmission

67.8

50

Front Bracket to Starter

47.4

35

Starter Mounting Bolts

47.4

35 ±10

Starter B+ Nut

11.3

100 ±10

Battery Clamp

4.5

40

STARTER MOTOR

REMOVAL

3.5L

(1) Disconnect the negative battery cable.
(2) Remove (Fig. 1) and relocate (Fig. 2) the upper

radiator crossmember, (Refer to 23 - BODY/EXTERI-
OR/RADIATOR CROSSMEMBER - REMOVAL).

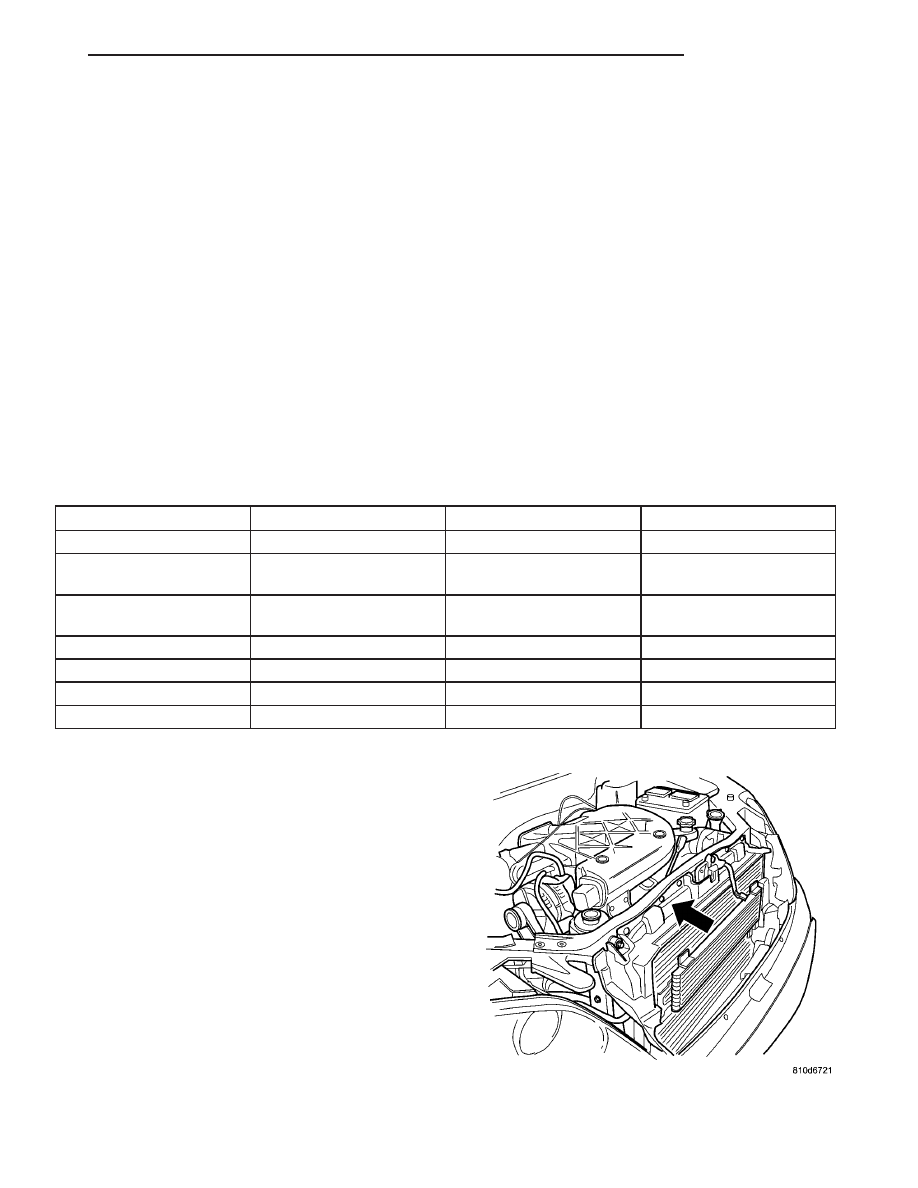

Fig. 1 UPPER RADIATOR CROSS MEMBER

CS

STARTING

8F - 27

(3) Remove the radiator fan module (Fig. 3) (Refer

to

7

-

COOLING/ENGINE/RADIATOR

FAN

-

REMOVAL).

(4) Remove the wiring harness clip from front

mount.

(5) Remove the coolant line clamp bolt (Fig. 4).

(6) Remove the upper nut from the front mount

(Fig. 5).

(7) Remove the upper starter mounting bolt (Fig.

6).

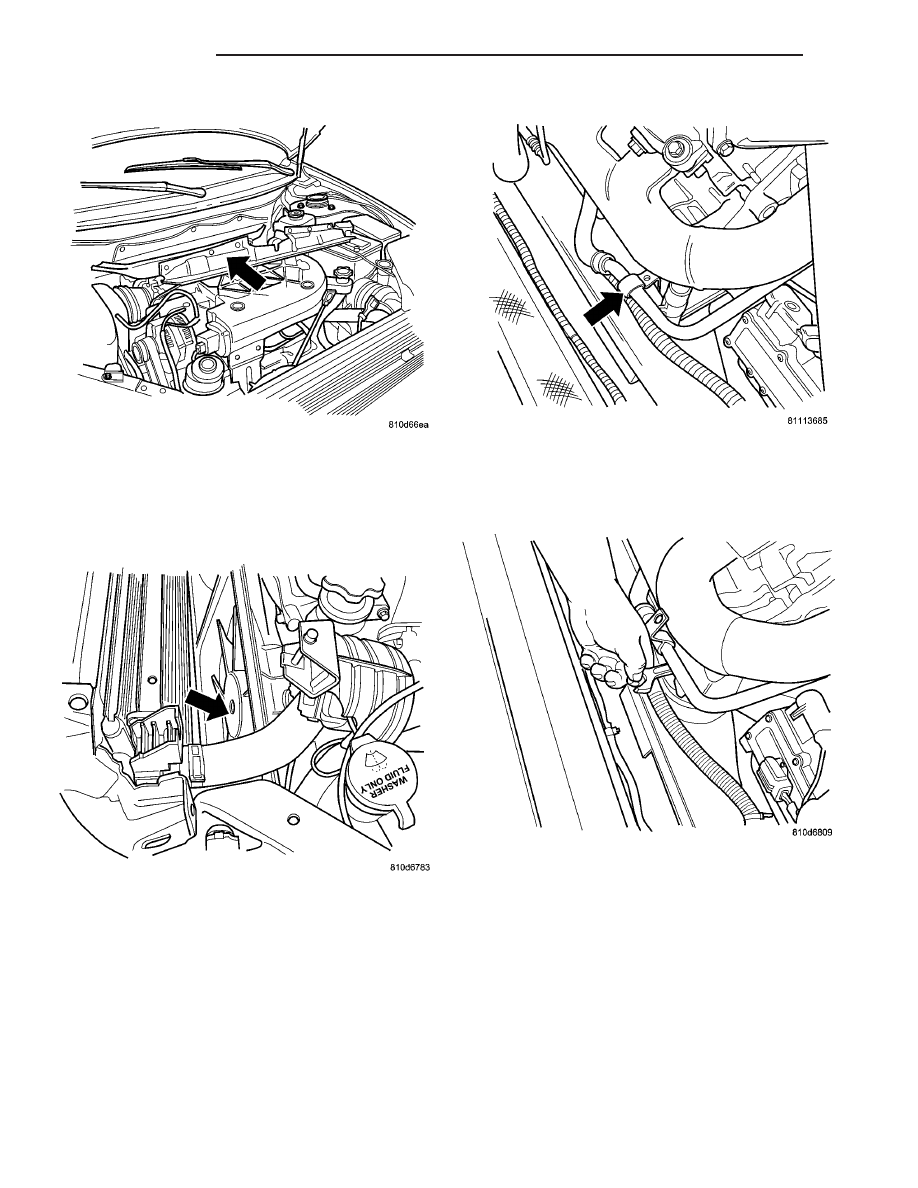

Fig. 2 UPPER RADIATOR CROSS MEMBER

REMOVED

Fig. 3 FAN MODULE IN VEHICLE

Fig. 4 COOLANT LINE BRACKET

Fig. 5 FRONT RUBBER MOUNT UPPER NUT

8F - 28

STARTING

CS

STARTER MOTOR (Continued)
