(28) Remove the 2 routing brackets (Fig. 147)

attaching the park brake cable to the vehicle frame
rail.

(29) Remove the park brake cable and sealing

grommet (Fig. 148) from the floor pan of the vehicle.

INSTALLATION

(1) Install the parking brake cable into the floor

pan. Make sure sealing grommet on park brake cable
(Fig. 148) is installed in floor pan as far as possible
to insure a proper seal.

(2) Install the 2 parking brake cable routing brack-

ets (Fig. 147) on the frame rail. Install and securely
tighten the routing bracket attaching bolts.

(3) Install the park brake cable into the rear brake

support plate but do not lock the locking tabs on
the cable attachment retainer into the brake support
plate.

(4) Install the park brake cable on the park brake

actuating lever of the trailing brake shoe (Fig. 145).

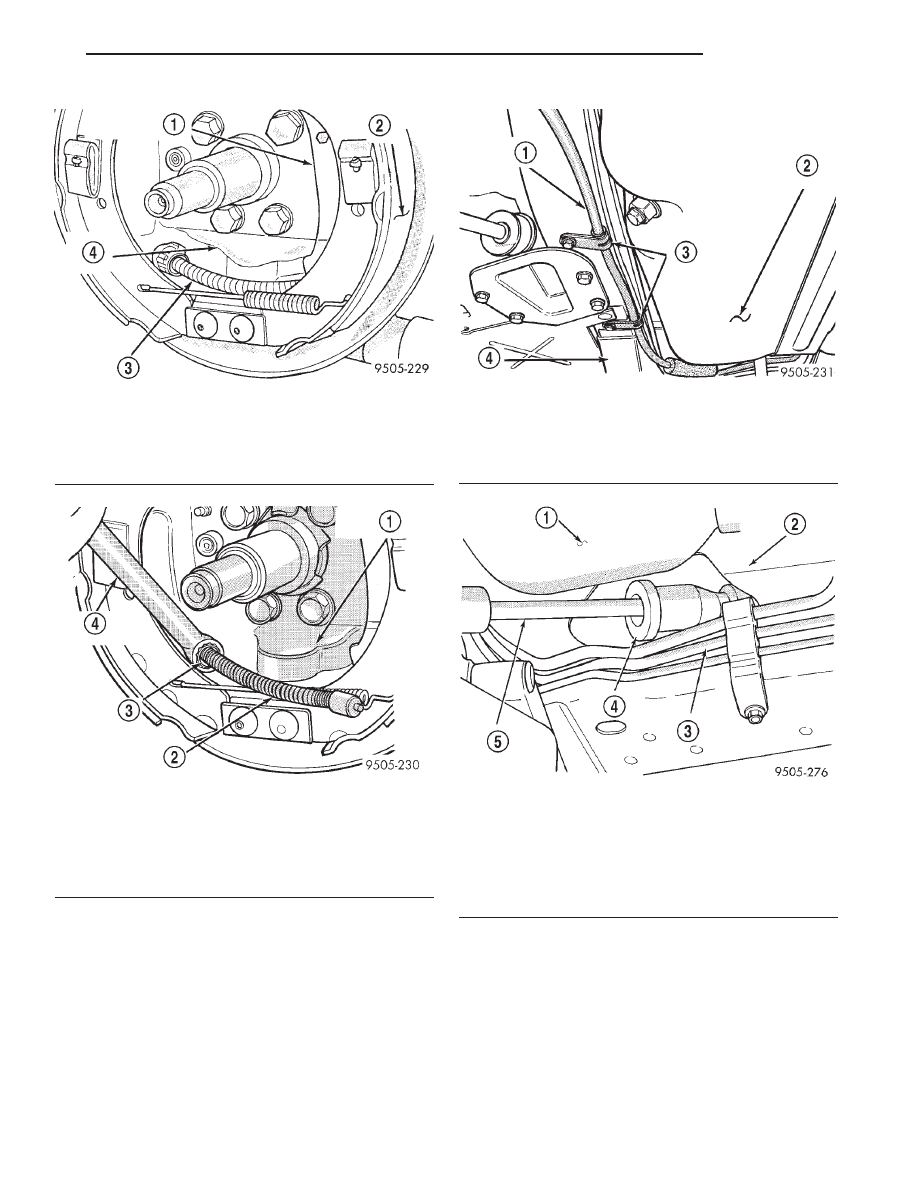

Fig. 145 Rear Park Brake Cable At Actuating Lever

1 – PARK BRAKE ACTUATING LEVER
2 – TRAILING BRAKE SHOE
3 – PARK BRAKE CABLE
4 – BRAKE SUPPORT PLATE

Fig. 146 Park Brake Cable Removal From Brake

Support Plate

1 – REAR BRAKE SUPPORT PLATE
2 – PARK BRAKE CABLE
3 – PARK BRAKE CABLE RETAINER
4 – 1/2” BOX END WRENCH

Fig. 147 Park Brake Cable Routing Brackets

1 – PARK BRAKE CABLE
2 – FUEL TANK
3 – ROUTING BRACKETS
4 – FRAME RAIL

Fig. 148 Park Brake Cable Removal / Installation At

Floor Pan

1 – FUEL TANK
2 – VEHICLE FLOOR PAN
3 – FUEL LINES
4 – SEALING GROMMET
5 – PARK BRAKE CABLE

JX

BRAKES

5 - 59

REMOVAL AND INSTALLATION (Continued)

Be sure the end of the spring is under the lip
on the park brake actuating lever.

(5) Push the park brake cable fully into the rear

brake support plate. Be sure locking tabs on cable
retainer are expanded to ensure park brake cable is
securely held in the support plate.

(6) Install hub/bearing assembly on rear spindle.

Then install a new rear hub/bearing assembly
retaining nut (Fig. 144). Torque hub/bearing assem-
bly to spindle retaining nut to 250 N·m (185 ft. lbs.).

(7) Install hub/bearing assembly dust cap, (Fig.

143) using a soft faced hammer.

(8) Install the rear brake drum on the hub/bearing

assembly (Fig. 142).

(9) Install rear wheel and tire assembly on vehicle.

Tighten all wheel stud nuts in criss cross pattern to
one-half specified torque. Then repeat pattern, fully
tightening stud nuts to 135 N·m (100 ft. lbs.).

(10) Lower vehicle.
(11) Grasp park brake cable to floor pan seal grom-

met by hand and pull it into the floor pan to ensure
seal grommet is fully seated into the floor pan.

(12) Route park brake cable under carpeting and

up to park brake cable hole in console bracket on
floor pan. Then install park brake cable into console
bracket (Fig. 149). Be sure tabs (Fig. 149) on park
brake cable retainer, have expanded out to hold park
brake cable in console bracket.

(13) Install the routing bracket holding park brake

cables to the floor pan of the vehicle (Fig. 140).

WARNING: THE AUTO ADJUSTING FEATURE OF
THIS PARK BRAKE LEVER CONTAINS A CLOCK
SPRING LOADED TO APPROXIMATELY 20 POUNDS.
DO NOT UNLOAD THE ADJUSTER MECHANISM
USING A PROCEDURE OTHER THEN THE PROCE-
DURE IN Step 14 FAILURE TO UNLOAD THE
ADJUSTER MECHANISM USING AN ALTERNATE
PROCEDURE COULD RESULT IN SERIOUS INJURY.

(14) Unload the adjuster mechanism on the park

brake lever using the following procedure. Grasp the
park brake lever output cable by hand and pull
upward until all tension is removed from the drill bit
(Fig. 137). used to reload the adjuster mechanism.
Remove the drill bit from the clock spring of the park
brake lever adjuster mechanism. Then, slowly release
the park brake lever output cable until all slack is
removed from the cable.

(15) Clip the wiring harness to the park brake

lever bracket.

(16) Install the wiring harness connector on the

ground switch of the park brake lever.

(17) Cycle the park brake lever once from the

released position to the fully applied position and
then back to the released position. This will position
the park brake cables and fully adjust them to thier
proper tension.

(18) Check the rear wheels of the vehicle with the

park brake lever fully released, they should rotate
freely without dragging.

(19) Raise the park brake hand lever to approxi-

mately a 45° angle. This is necessary for the required
clearance to install the center console.

(20) Install the center console back in the vehicle.
(21) Install the wiring harness connector for the

center console into the vehicle wiring harness (Fig.
136).

(22) Install the 2 screws attaching the front of the

center console to the shifter (Fig. 134). Install the
screw hole garnish cap and the PRNDL strip on the
center console.

(23) Install the 3 screws attaching the rear of the

center console to the console bracket (Fig. 135).

(24) Install the transmission range indicator (Fig.

133) in the center console.

(25) Install the shift knob on the shifter. Install

and securely tighten the shift knob retaining screw.

(26) Fold the carpeting back into position on the

rear floor of the vehicle.

(27) Install the 2 clips attaching the carpeting to

the cross car beam.

(28) Install the 2 wiring harness routing clips on

the cross car beam.

(29) Install the quarter trim panels. Refer to

Group 23 Body in this service manual for the
required installation procedure.

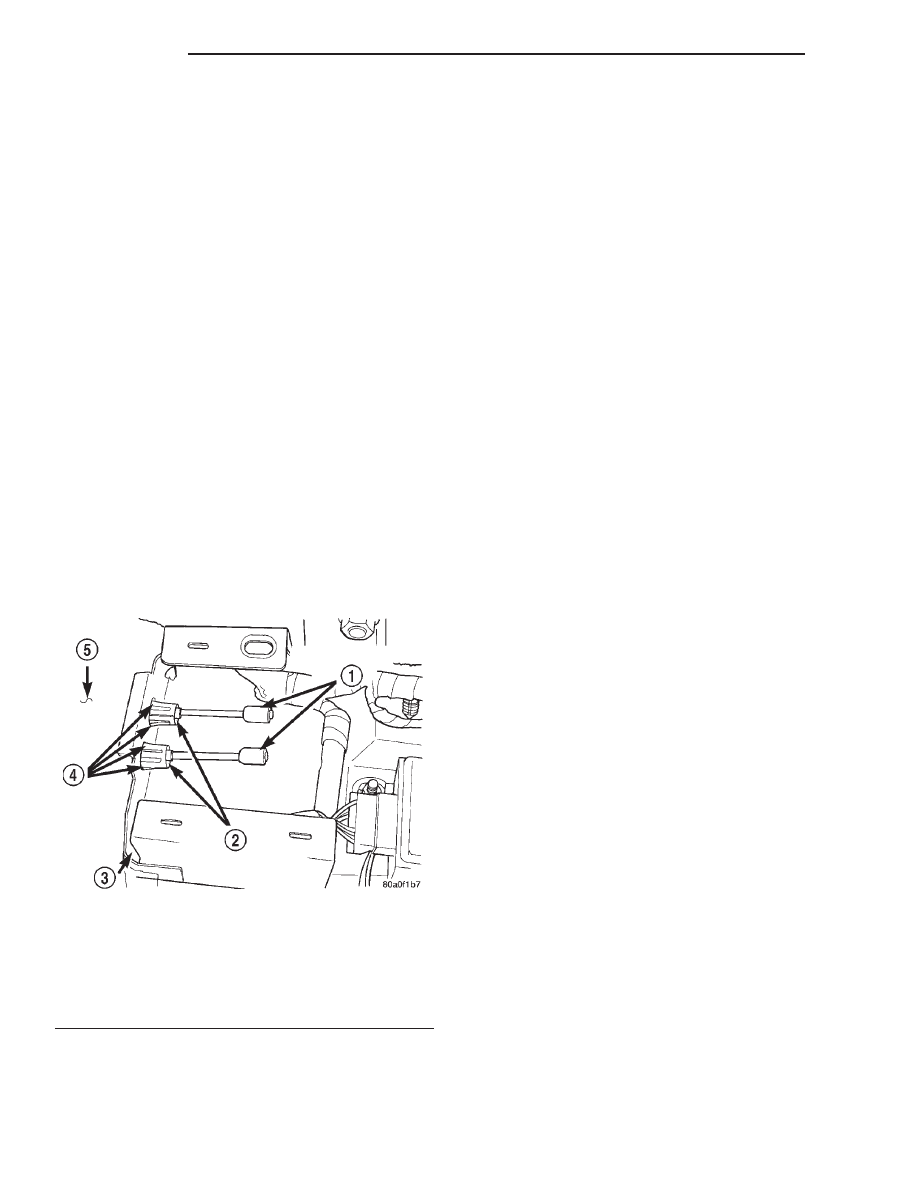

Fig. 149 Park Brake Cables Installed In Console

Bracket

1 – PARK BRAKE CABLES
2 – PARK BRAKE CABLE RETAINERS
3 – CONSOLE BRACKET
4 – RETAINING TABS
5 – CARPETING

5 - 60

BRAKES

JX

REMOVAL AND INSTALLATION (Continued)

(30) Install both door sill plate scuff moldings, by

snapping them onto the door sills.

(31) Install lower rear seat cushion. Be sure lower

seat cushion is fully installed in retainers on floor
pan of vehicle.

PARKING BRAKE SHOES (WITH REAR DISC
BRAKES)

REMOVAL

(1) Remove disc brake caliper from adapter and

rotor (See Disc Brake Shoe Removal).

(2) Remove rotor from hub/bearing.
(3) Remove dust cap from hub/bearing.
(4) Remove hub/bearing rear retaining nut and

washer.

(5) Remove hub/bearing from knuckle.
(6) Remove hold down clip from rear park brake

shoe (Fig. 150).

(7) Turn park brake shoe adjuster wheel until

adjuster is at its shortest length.

(8) Remove the park brake shoe adjuster from the

park brake shoes (Fig. 151).

(9) Remove the lower return spring (Fig. 152)

between the park brake shoes.

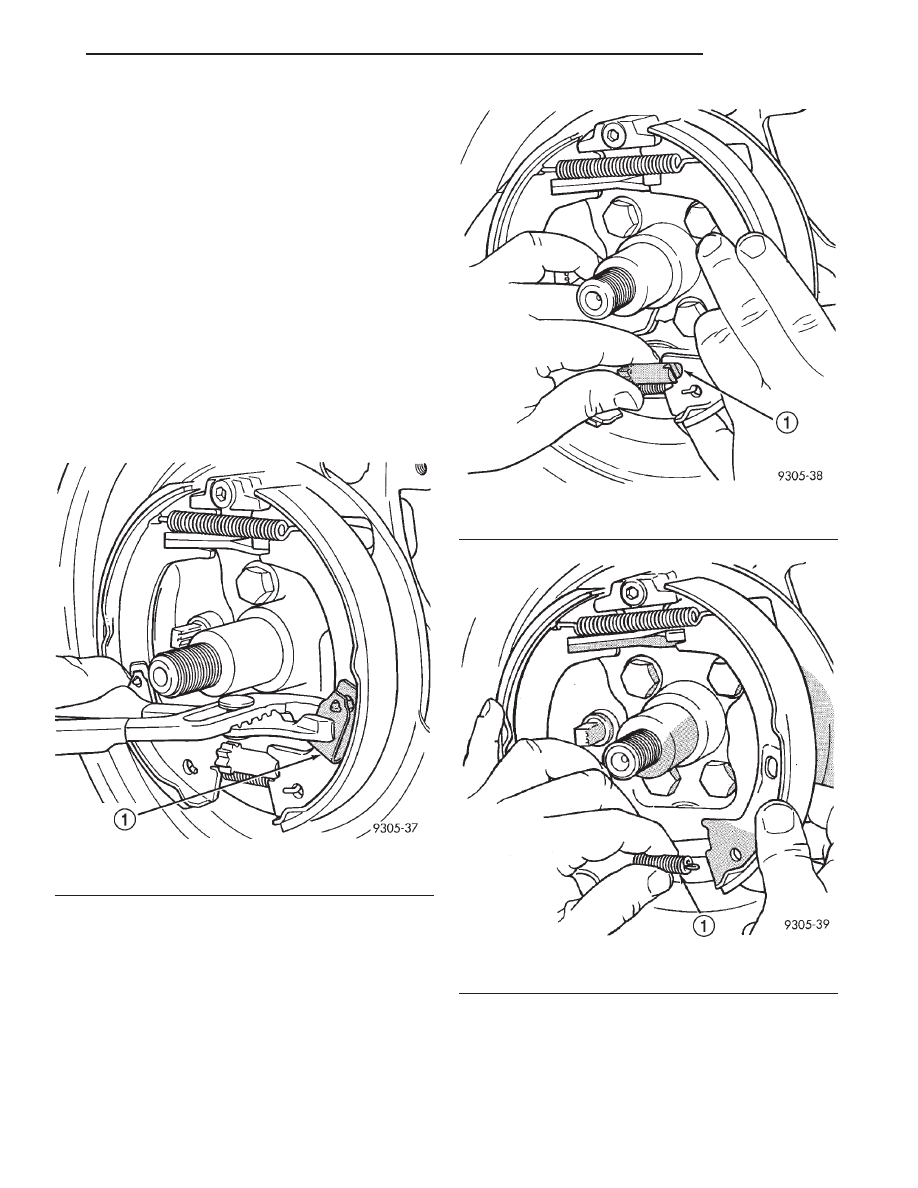

Fig. 150 Rear Park Brake Shoe Hold-Down Clip

1 – HOLD DOWN CLIP

Fig. 151 Park Brake Shoe Adjuster

1 – ADJUSTER

Fig. 152 Brake Shoe Lower Return Spring

1 – LOWER SPRING

JX

BRAKES

5 - 61

REMOVAL AND INSTALLATION (Continued)

(10) Pull the rear park brake shoe away from the

caliper adapter (Fig. 153). Remove the upper return
spring (Fig. 153) from between the park brake shoes.

(11) Remove the hold-down clip from the front

park brake shoe (Fig. 154). Then remove front park
brake shoe.

INSTALLATION

(1) Install front brake shoe and hold down clip

(Fig. 154).

(2) Install the rear park brake shoe and the park

brake shoe upper return spring (Fig. 153).

(3) Pull rear brake shoe over anchor block until

properly located on adapter.

(4) Install the park brake lower return spring (Fig.

152).

(5) Install the adjuster between the park brake

shoes. Adjuster must be installed with the star wheel
toward the rear of the vehicle (Fig. 151).

(6) Install hold down clip on rear park brake shoe

(Fig. 150).

(7) Adjust park brake shoes to an outside diameter

of 171 mm (6.75 inch).

(8) Install hub/bearing on knuckle.
(9) Install A NEW hub/bearing retaining nut.

Tighten the hub/ bearing retaining nut to a torque of
250 N·m (185 ft. lbs.).

(10) Install dust cap on hub/bearing.
(11) Install rotor.

(12) Install rear disc brake caliper on adapter (See

Brake Shoe Removal).

(13) Install wheel and tire.
(14) Tighten wheel stud nuts to 129 N·m (95

ft.lbs.).

BRAKE LAMP SWITCH

REMOVAL

(1) Remove the brake lamp switch from its bracket

(Fig. 155). The brake lamp switch is removed by
depressing and holding the brake pedal while rotat-
ing brake lamp switch in a counter-clockwise direc-
tion approximately 30 degrees. Pull the switch
rearward and remove it from its mounting bracket.

(2) Disconnect the wiring harness connector from

the switch.

INSTALLATION

NOTE: Prior to installing brake lamp switch into the
mounting bracket, the plunger must be moved to its
fully extended position using the procedure in Step
1.

(1) Hold the brake lamp switch firmly in one hand.

Using the other hand, pull outward on the plunger of
the switch until it has ratcheted out to its fully
extended position.

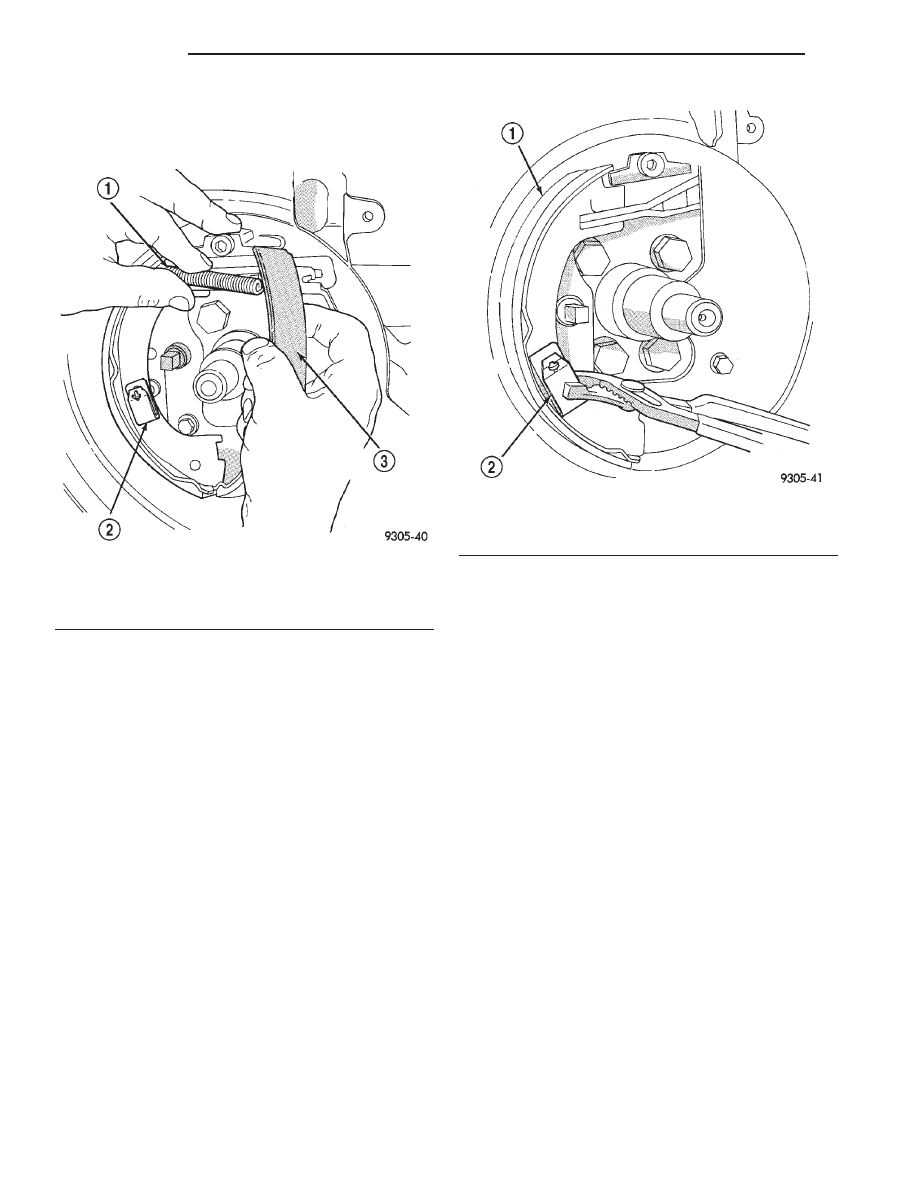

Fig. 153 Brake Shoe and Upper Spring

1 – UPPER SPRING
2 – HOLD DOWN CLIP
3 – REAR PARKING BRAKE SHOE

Fig. 154 Front Park Brake Shoe Hold Down Clip

1 – FRONT BRAKE SHOE ASSEMBLY
2 – HOLD DOWN CLIP
