REMOVAL AND INSTALLATION

RADIATOR SUPPORT CROSSMEMBER

REMOVAL

(1) Release hood latch and open hood.
(2) Remove push-in fasteners attaching fascia/

grille to radiator support crossmember.

(3) Remove bolts attaching support braces to bot-

tom of radiator support crossmember.

(4) Remove bolts attaching crossmember to radia-

tor closure panel.

(5) Remove nuts attaching hood latch to radiator

support crossmember.

(6) Remove radiator support crossmember from

vehicle.

INSTALLATION

(1) Place radiator support crossmember into posi-

tion.

(2) Install nuts attaching hood latch to radiator

support crossmember.

(3) Install bolts attaching crossmember to radiator

closure panel.

(4) Install bolts attaching support braces to bottom

of radiator support crossmember.

(5) Install push-in fasteners attaching fascia/grille

to radiator support crossmember.

(6) Close hood.

GRILLE

REMOVAL

(1) Release hood latch and open hood.
(2) Raise vehicle on hoist.
(3) Remove front tires.
(4) Disconnect fog lamps, if equipped.
(5) Remove side fascia attaching nuts, both sides.
(6) Remove lower fascia retainers.
(7) Remove upper fascia attaching bolts.
(8) Remove side fascia attaching nuts, both sides.
(9) Remove fascia from the vehicle.
(10) Separate foam impact bar from fascia.
(11) Remove clips attaching grille (Fig. 17).
(12) Remove grille from fascia.
(13) Transfer medallion.

INSTALLATION

(1) Position grille on fascia.
(2) Install clips attaching grille to fascia.
(3) Install foam impact bar to fascia.
(4) Place fascia into position.
(5) Install side fascia attaching nuts, both sides.
(6) Install upper fascia attaching bolts.
(7) Install lower fascia retainers.
(8) Install side fascia attaching nuts, both sides.

(9) Connect fog lamps, if equipped.
(10) Install front tires.
(11) Lower vehicle.
(12) Close hood.

HOOD LATCH

REMOVAL

(1) Release hood latch and open hood.
(2) Support hood on prop rod.
(3) Remove nuts attaching hood latch to upper

radiator support crossmember (Fig. 18).

(4) Remove hood latch from vehicle.
(5) Disengage remote release cable from hood latch

(Fig. 19).

Fig. 17 Grille

1 – FASCIA
2 – PUSH NUTS
3 – GRILLE

Fig. 18 Hood Latch

1 – HOOD LATCH
2 – HOOD RELEASE CABLE
3 – RADIATOR SUPPORT CROSSMEMBER

JX

BODY

23 - 41

INSTALLATION

(1) Engage remote release cable into hood latch

(Fig. 19).

(2) Position hood latch on vehicle.
(3) Install nuts attaching hood latch onto upper

radiator support crossmember.

(4) Verify operation. Adjust as necessary.

HOOD LATCH RELEASE CABLE

REMOVAL

(1) Remove hood latch.
(2) Remove left front cowl trim panel.
(3) Remove screws attaching hood release handle

to inner cowl panel (Fig. 20).

(4) Release clips attaching hood release cable to

left inner frame rail (Fig. 21).

(5) Disengage rubber grommet at lower dash

panel.

(6) Disengage push-in fastener attaching hood

release cable to dash panel.

(7) Remove hood release cable from vehicle.

INSTALLATION

(1) Route hood release cable through hole in lower

dash panel and along inner frame rail.

(2) Engage rubber grommet to lower dash panel.
(3) Engage push-in fastener attaching hood release

cable to lower dash panel.

(4) Install screws attaching hood release cable

handle to inner cowl panel.

(5) Install left front cowl trim panel.
(6) Engage hood release cable into clips along

inner frame rail (Fig. 21).

(7) Install hood latch.

HOOD

REMOVAL

(1) Open hood.
(2) Disconnect under hood lamp wire connector

from engine compartment wire harness, if equipped.

(3) Mark outline of hinges on inside of hood to aid

installation.

(4) Remove the top bolts attaching hood to hinge

and loosen the bottom bolts until they can be
removed by hand.

(5) With assistance from a helper at the opposite

side of the vehicle to support the hood, remove bot-
tom bolts attaching hood to hinge.

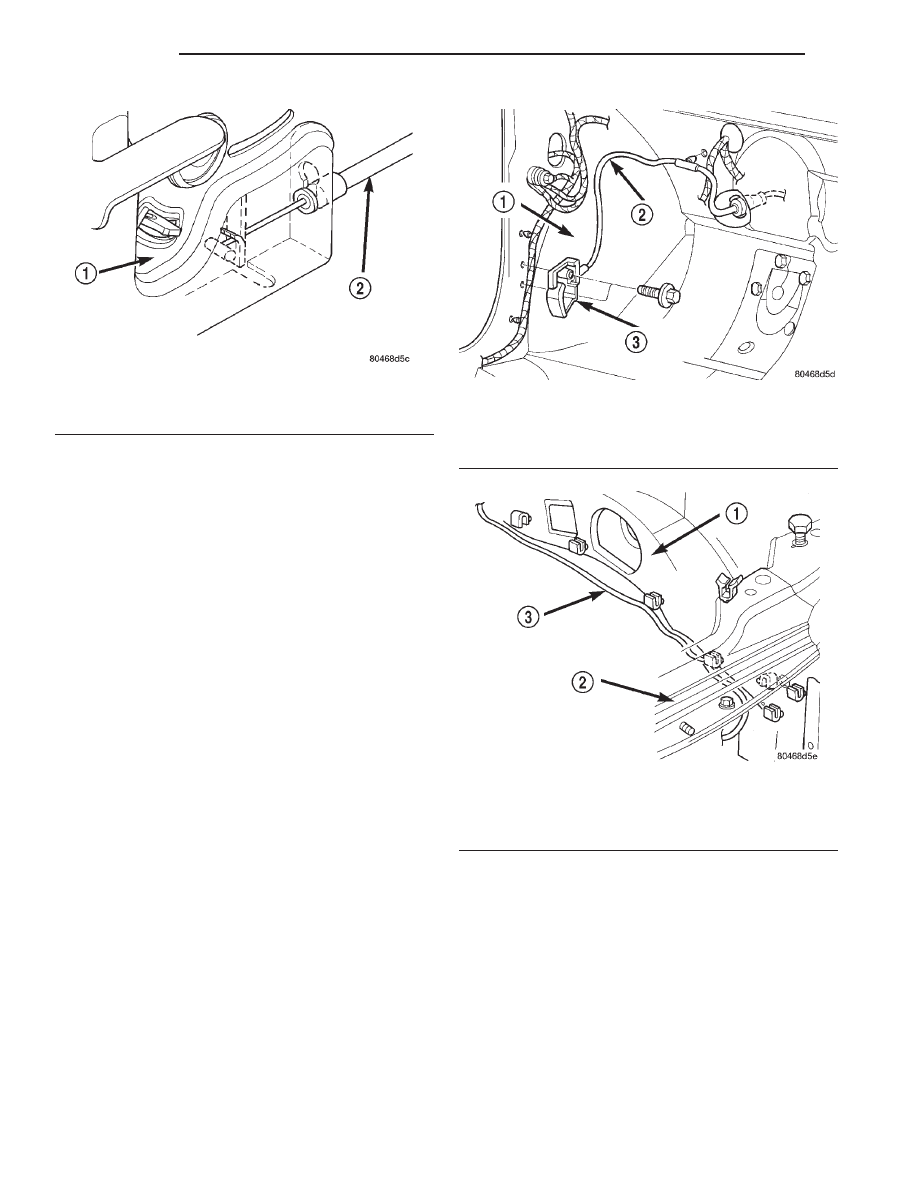

Fig. 19 Hood Latch Release Cable

1 – HOOD LATCH
2 – HOOD RELEASE CABLE

Fig. 20 Hood Release Cable Handle

1 – COWL PANEL
2 – HOOD RELEASE CABLE
3 – HOOD RELEASE HANDLE

Fig. 21 Hood Release Cable Routing

1 – FRAME RAIL
2 – UPPER RADIATOR SUPPORT CROSSMEMBER
3 – HOOD RELEASE CABLE

23 - 42

BODY

JX

REMOVAL AND INSTALLATION (Continued)

(6) Remove the hood from the vehicle.

INSTALLATION

(1) With assistance from a helper, place hood in

position on vehicle.

(2) Install bottom bolts to attach hood to hinge fin-

ger tight.

(3) Install top bolts to attach hood to hinge finger

tight.

(4) Position bolts at outline marks and tighten

bolts. The hood should be aligned to 4 mm (0.160 in.)
gap to the front fenders and flush across the top sur-
faces along fenders.

(5) Connect under hood lamp wire connector to

engine compartment wire harness, if equipped.

(6) Verify hood latch operation and alignment.

Adjust as necessary.

HOOD PROP-ROD

REMOVAL

(1) Release hood latch and open hood.

CAUTION: Do place prop-rod or substitute against
outer hood panel, damage to exterior finish will
result.

(2) Prop hood open using a length of wooden dowel

rod, ex (Broomstick).

(3) Disengage prop-rod from retainer attaching

prop-rod to radiator closure panel (Fig. 22).

(4) Remove prop-rod from vehicle.

INSTALLATION

CAUTION: Do place prop-rod or substitute against
outer hood panel, damage to exterior finish will
result.

(1) Place prop-rod into position.
(2) Engage prop-rod from retainer attaching prop-

rod to radiator closure panel.

(3) Remove temporary hood prop rod.
(4) Close hood.

HOOD HINGE

REMOVAL

(1) Support hood on the side that requires hinge

replacement.

(2) Mark all bolt and hinge attachment locations

with a grease pencil or other suitable device to aid
installation.

(3) Remove cowl cover.
(4) Remove bolts attaching hood to hinge.
(5) Remove bolts attaching hood hinge to front

fender flange and remove hinge from vehicle.

INSTALLATION

(1) If necessary, paint new hinge before installa-

tion.

(2) Place hinge in position on vehicle.
(3) Install bolts to attach hood hinge to front

fender flange.

(4) Install bolts to attach hood to hinge.
(5) Align all marks and secure bolts. The hood

should be aligned to 4 mm (0.160 in.) gap to the front
fenders and flush across the top surfaces along fend-
ers. Shims can be added or removed under hood
hinge to achieve proper hood height.

(6) Install cowl cover.
(7) Verify hood latch operation. Adjust as neces-

sary.

HOOD ADJUSTER BUMPER

REMOVAL

(1) Release hood latch and open hood.
(2) Rotate hood adjuster bumper counterclockwise.
(3) Remove hood adjuster bumper from radiator

closure panel (Fig. 23).

INSTALLATION

(1) Start hood adjuster bumper into radiator clo-

sure panel.

(2) Rotate hood adjuster bumper clockwise. Adjust

hood adjuster bumper to achieve a hood height that
is flush across the gaps to the fenders.

(3) Close hood.

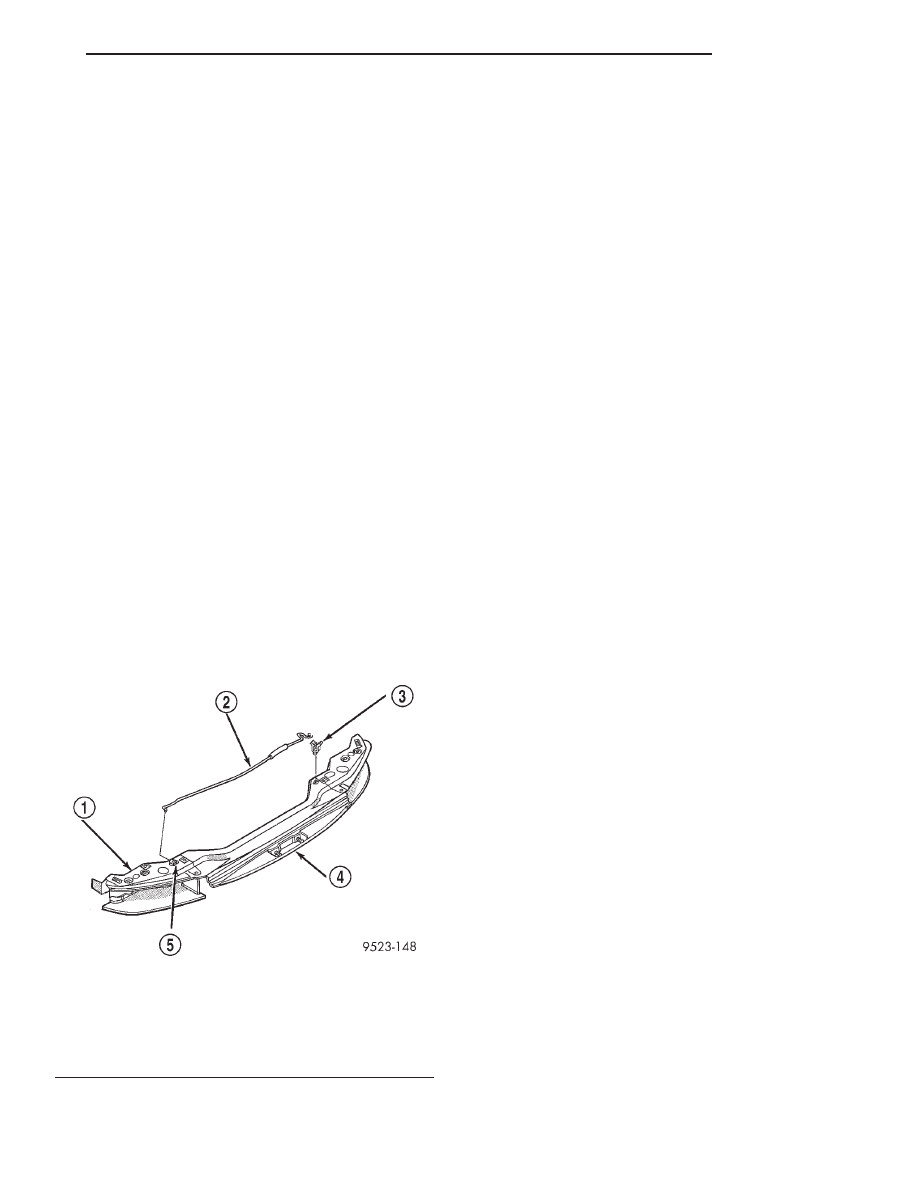

Fig. 22 Hood Prop Rod

1 – RADIATOR CLOSURE PANEL
2 – HOOD PROP-ROD
3 – CLIP
4 – RADIATOR SUPPORT CROSSMEMBER
5 – RETAINER

JX

BODY

23 - 43

REMOVAL AND INSTALLATION (Continued)

COWL COVER

REMOVAL

(1) Release hood latch and open hood.
(2) Remove windshield wiper arms. Refer to Group

8K, Windshield Wipers and Washers.

(3) Remove screws attaching cowl cover to cowl

(Fig. 24).

(4) Remove the seal, cowl screen to hood inner

panel.

(5) Remove clips attaching cowl cover to cowl ple-

num under hood to cowl bulb seal.

(6) Remove cowl cover from vehicle.

INSTALLATION

(1) Position cowl cover to vehicle.
(2) Install clips attaching cowl cover to cowl plenum.
(3) Install the seal, cowl screen to hood inner

panel.

(4) Install screws attaching cowl cover to cowl.
(5) Install windshield wiper arms. Refer to Group

8K, Windshield Wipers and Washers.

BATTERY SPLASH SHIELD

REMOVAL

(1) Remove screws attaching battery splash shield

to front bumper fascia (Fig. 25).

(2) Rotate half turn retainers attaching battery

splash shield to wheelhouse splash shield counter-
clockwise.

(3) Remove battery splash shield from wheelhouse

splash shield.

(4) Remove battery splash shield from vehicle.

INSTALLATION

(1) Place battery splash shield into position.
(2) Install battery splash shield to wheelhouse

splash shield.

(3) Rotate half turn retainers attaching battery

splash shield to wheelhouse splash shield clockwise.

(4) Install screws attaching battery splash shield

to front bumper fascia.

LEFT FRONT WHEELHOUSE SPLASH SHIELD

REMOVAL

(1) Hoist and support vehicle on safety stands.
(2) Remove left front wheel. Refer to Group 22,

Wheels and Tires, for proper procedures.

(3) Remove battery splash shield.
(4) Remove screws attaching wheelhouse splash

shield to front fender lip (Fig. 25).

(5) Remove push-in fastener attaching wheelhouse

splash shield to fender at the rocker panel.

(6) Remove push-in fasteners attaching wheel-

house splash shield to fender support.

(7) Remove wheelhouse splash shield from vehicle.

INSTALLATION

(1) Place wheelhouse splash shield into position.
(2) Install push-in fasteners attaching wheelhouse

splash shield to fender support.

(3) Install push-in fastener attaching wheelhouse

splash shield to fender at the rocker panel.

(4) Install screws attaching wheelhouse splash

shield to front fender lip.

(5) Install battery splash shield.
(6) Install left front wheel.

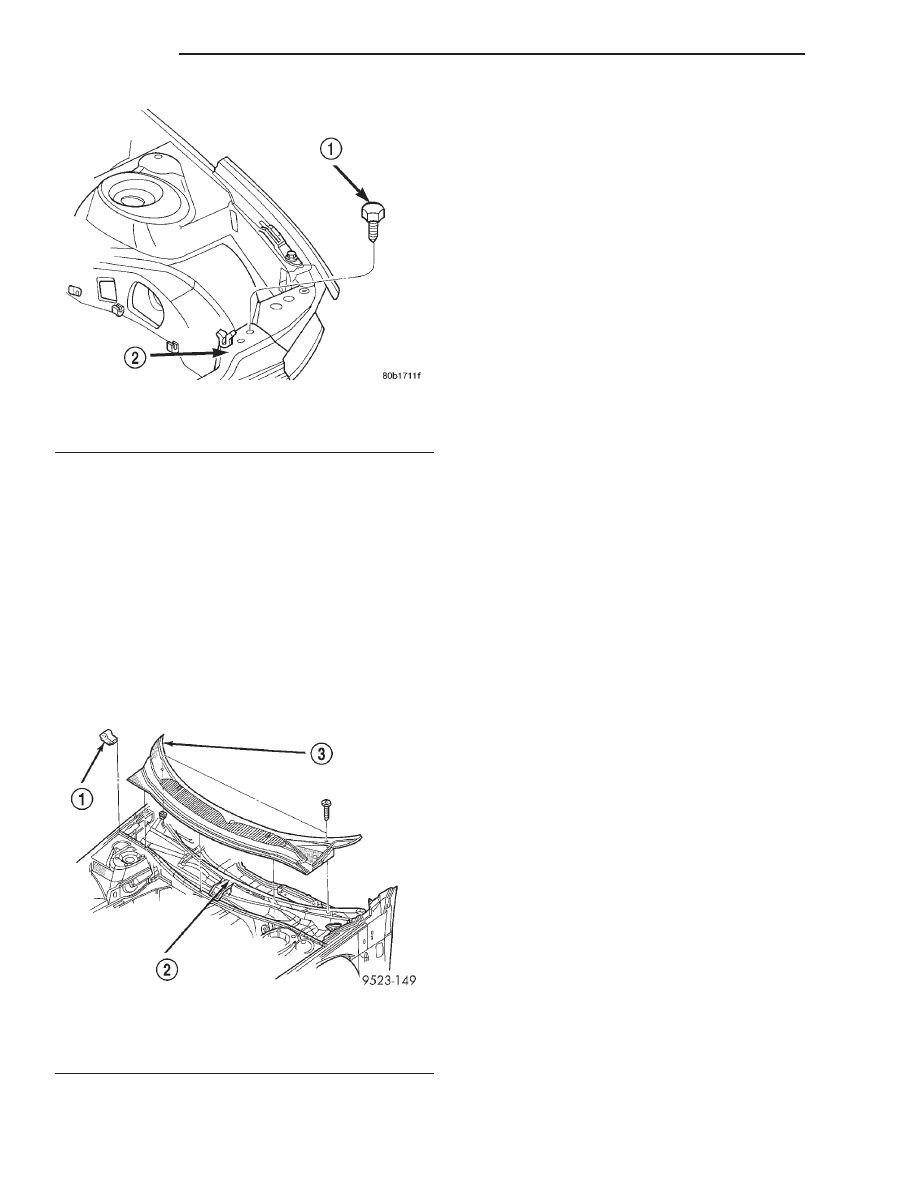

Fig. 23 Hood Adjuster Bumper

1 – HOOD ADJUSTER BUMPER
2 – UPPER RADIATOR CROSSMEMBER

Fig. 24 Cowl Cover

1 – SEAL
2 – COWL
3 – COWL COVER

23 - 44

BODY

JX
