Chrysler Stratus Convertible. Manual - part 104

(3) Remove speed sensor retaining bolt (Fig. 14).

(4) Remove speed sensor from transaxle.

CAUTION: Carefully remove vehicle speed sensor
so that sensor drive gear does not fall into tran-
saxle. Should sensor drive gear fall into the tran-
saxle during sensor removal, drive gear must be
reattached to sensor.

(5) Remove speed sensor drive gear from speed

sensor.

INSTALLATION

(1) To install, reverse removal procedure.
(2) Confirm vehicle speedometer is functioning

properly following installation.

BACK-UP LAMP SWITCH

The back-up lamp switch is located on the top left

front side of the transaxle case (Fig. 15).

REMOVAL

(1) Lift vehicle on hoist.
(2) From bottom side of vehicle, remove wiring

connector from switch.

(3) Unscrew switch from transaxle.

INSTALLATION

(1) To install, reverse removal procedure. Teflon

tape or equivalent must be used on switch threads.

CAUTION: Do not overtighten switch.

(2) Confirm back-up lamps are functioning prop-

erly following installation.

CROSSOVER LEVER

REMOVAL

(1) Remove crossover cable. Refer to Gearshift

Cable removal.

(2) Using a pin punch, remove the crossover roll

pin from lever.

(3) Pull up and remove the crossover lever from

the transaxle crossover shaft.

INSTALLATION

(1) For installation, reverse removal procedure.

Replace the roll pin that was removed with a new
one.

Fig. 13 Vehicle Speed Sensor

1 – RETAINING BOLT
2 – VEHICLE SPEED SENSOR
3 – SPEED SENSOR PINION

Fig. 14 Vehicle Speed Sensor Retaining Bolt

1 – VEHICLE SPEED SENSOR

Fig. 15 Back-up Lamp Switch

1 – CLUTCH CABLE
2 – BACK-UP LAMP SWITCH
3 – LEFT FRAME RAIL

JX

TRANSAXLE

21 - 7

REMOVAL AND INSTALLATION (Continued)

SELECTOR LEVER

REMOVAL

(1) Remove the selector cable. Refer to Gearshift

Cable removal.

(2) Using a pin punch, remove the roll pin from

the lever.

(3) Pull up and remove the selector lever from the

transaxle selector shaft

INSTALLATION

(1) For installation, reverse removal procedure.

Replace the roll pin with a new one.

AXLE SEALS

The axle shaft seals are identical for both sides of

the differential and will interchange.

REMOVAL

(1) Remove axle shaft. Refer to Group 2, Suspen-

sion and Driveshafts for service procedures.

(2) Insert a flat–blade pry tool at outer edge of

axle shaft seal (Fig. 16).

(3) Tap on the pry tool with a small hammer and

remove axle shaft seal.

INSTALLATION

(1) Clean axle shaft seal bore of any excess seal-

ant.

(2) Align axle shaft seal with axle shaft seal bore.
(3) Install axle seal on tool #6709 and C-4171 and

insert into axle shaft seal bore.

(4) Tap seal into position.

SHIFT SHAFT SEALS

It is not necessary to remove the shift shafts from

the transaxle to service the shift shaft seals.

REMOVAL

(1) Using a pick tool, pry up on the shift shaft seal

and remove seal from bore.

INSTALLATION

(1) Position new shift shaft seal in bore.
(2) Install shift shaft seal into bore using an

appropriate size deep–well socket.

MANUAL TRANSAXLE

REMOVAL

(1) Disconnect the negative battery cable at the

remote terminal, located on the left strut tower.

(2) Disconnect the breather hose from the air

intake hose.

(3) Unclip the air filter cover and remove the air

intake hose from the throttle body. Remove the
assembly from the vehicle.

(4)
(5) Remove the accelerator and speed control

cables cover.

(6) Disconnect the accelerator and speed control

cables from the throttle body.

(7) Remove

the

(2)

accelerator

cable

bracket

retaining bolts from the throttle body (Fig. 17). Posi-
tion the bracket and cable assembly out of the way.

(8) Remove the aluminum throttle body support

bracket retaining nut and bolt. Remove bracket.

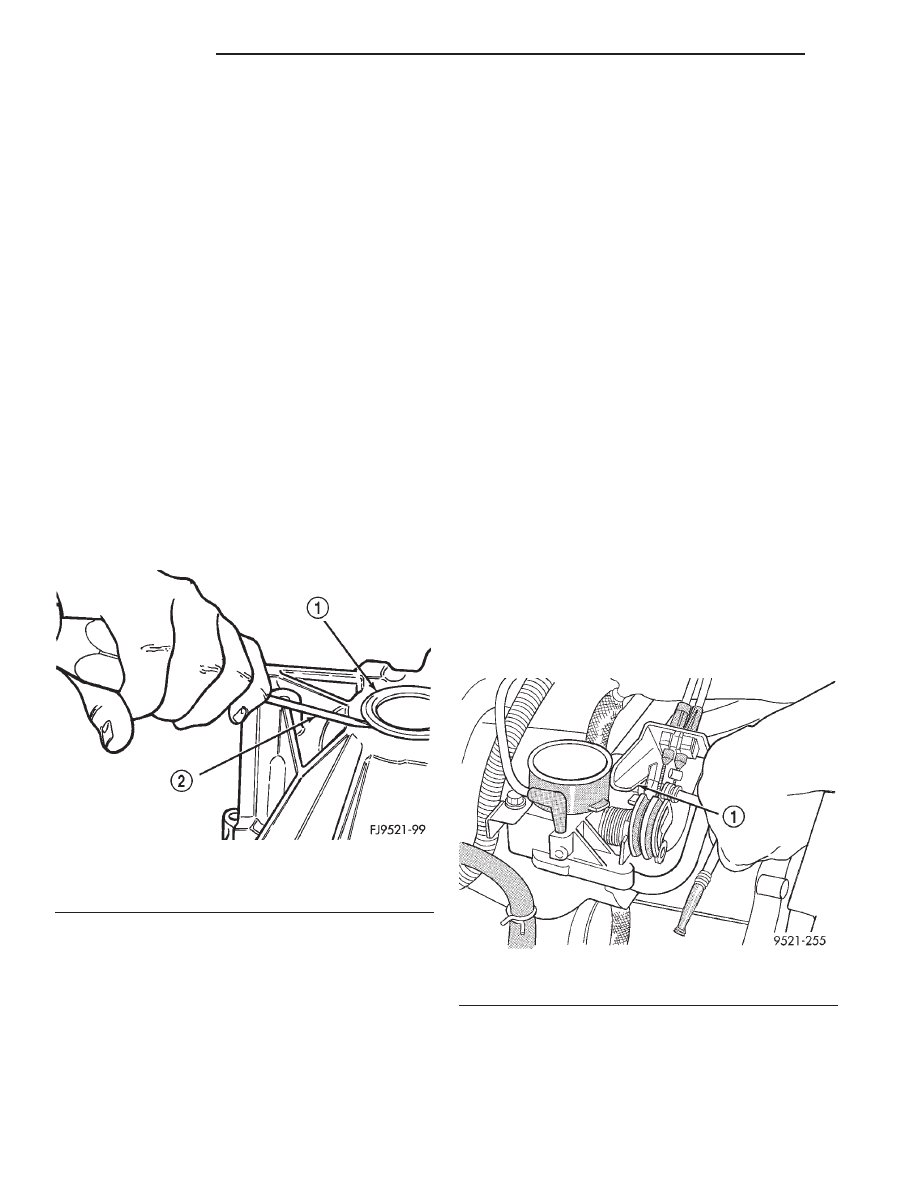

Fig. 16 Axle Shaft Seal Removal

1 – AXLE SEAL
2 – PRY TOOL

Fig. 17 Accelerator Cable Bracket

1 – ACCELERATOR CABLE BRACKET

21 - 8

TRANSAXLE

JX

REMOVAL AND INSTALLATION (Continued)

(9) Disconnect the clutch cable (Fig. 18). Remove

the black plastic cover from the top of the bellhous-
ing. Pull the cable toward the left side of the vehicle
and up to disengage from the bellhousing and clutch
arm.

(10) Disconnect the gearshift cables from the tran-

saxle. Using a pushpin removal tool pry the cables
straight up and off of the shift lever studs.

(11) Remove the (2) EGR valve retaining bolts

from the cylinder head.

(12) Remove the (2) EGR tube retaining bolts from

the intake manifold. Remove the EGR valve and tube
assembly.

(13) Remove the (3) gearshift cable bracket retain-

ing bolts from the transaxle (Fig. 19). Position the
cables and bracket assembly out of the way.

(14) Disconnect the vehicle speed sensor and the

back up lamp switch electrical connectors.

(15) Remove the lower starter motor retaining

bolt.

(16) Remove the (2) upper bellhousing bolts from

the engine block.

(17) Remove the (2) vertical bolts from the tran-

saxle support bracket. Located at the rear of the
transaxle.

(18) Install the engine bridge fixture and support

the engine assembly (Fig. 20).

(19) Raise the vehicle on the hoist.
(20) Remove the (3) lower bolts retaining the

inspection shield on the transaxle. Remove the
shield. It may be necessary to loosen and / or remove
the other collar retaining bolts to allow enough clear-
ance for removal.

(21) Drain the transaxle fluid. Refer to Fluid

Drain and Fill under Service Procedures in this
group.

(22) Remove both front driveshafts. Refer to Group

3, Differential and Driveline for the procedure.

(23) Remove the right and left front wheel and tire

assemblies.

(24) Remove the right and left front splash shields.

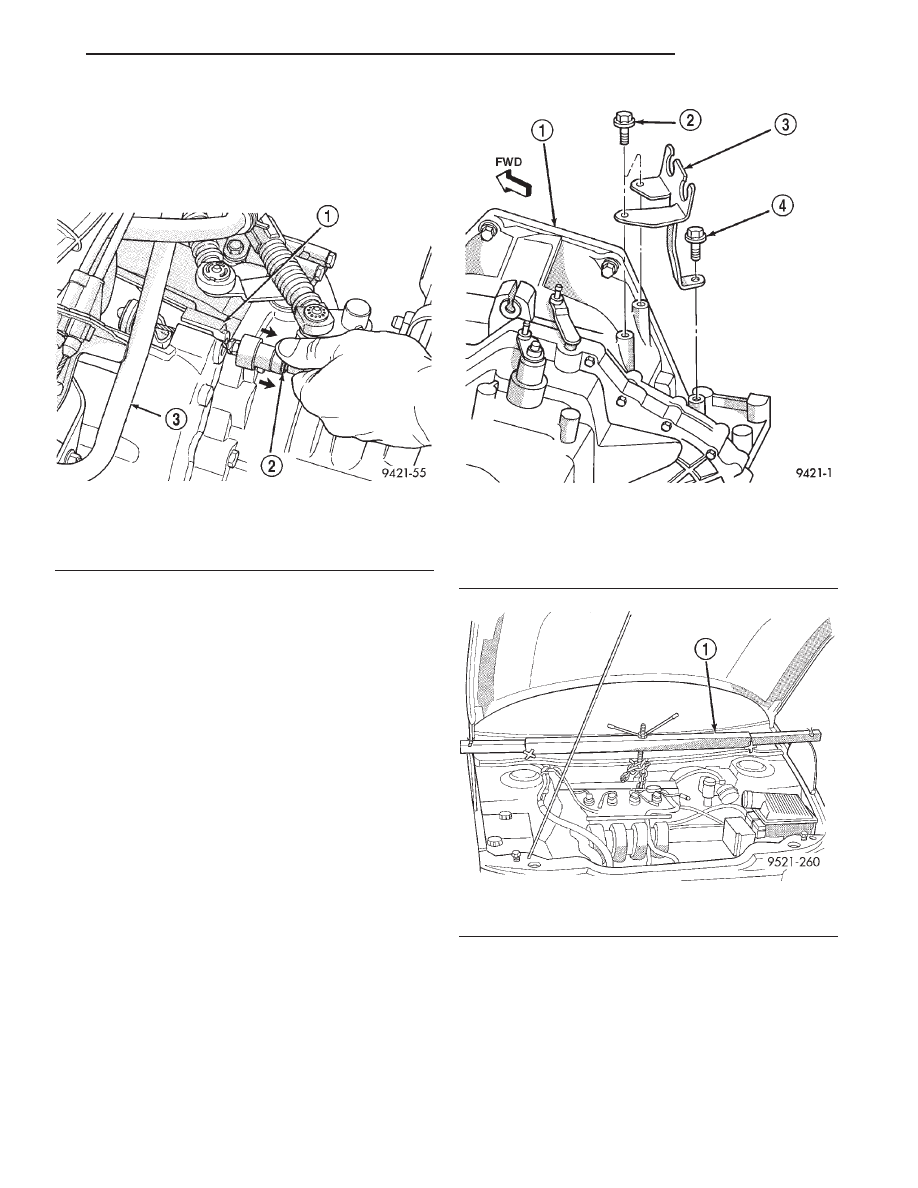

Fig. 18 Clutch Cable Removal

1 – BELLHOUSING
2 – CLUTCH CABLE
3 – EGR TUBE

Fig. 19 Gearshift Cable Bracket

1 – TRANSAXLE
2 – BOLT
3 – LINKAGE BRACKET
4 – BOLT

Fig. 20 Engine Support Fixture

1 – ENGINE BRIDGE FIXTURE

JX

TRANSAXLE

21 - 9

REMOVAL AND INSTALLATION (Continued)

(25) Remove the remaining (2) horizontal bolts

from the transaxle support bracket (Fig. 21).

(26) Rotate the engine clockwise to gain access to

the clutch module bolts (Fig. 22). Remove all the
clutch module retaining bolts (Fig. 23).

(27) Support the transaxle with a transmission

jack.

(28) Remove the remaining (2) right and left side

transaxle to engine block retaining bolts (Fig. 24).
Remove the transaxle from the vehicle.

INSTALLATION

(1) Position transaxle assembly on the dowl pins

and torque the (2) right and left side transaxle to
engine block retaining bolts to 95 N·m (70 ft. lbs.).

(2) Rotate the engine clockwise to gain access to

the clutch module bolts (Fig. 25). Install all the
clutch module bolts and torque to 75 N·m (55 ft. lbs.)
(Fig. 26).

(3) Install the (2) horizontal bolts on the transaxle

support bracket and torque to 54 N·m (40 ft. lbs.)
(Fig. 27).

(4) Install the right and left front splash shields.
(5) Install the right and left front wheel and tire

assemblies.

(6) Install both front driveshafts. Refer to Group 3,

Differential and Driveline for the procedure.

(7) Install the (3) lower bolts retaining the inspec-

tion shield on the transaxle. Torque the larger bell-
housing bolts to 95 N·m (70 ft. lbs.). Torque the
10mm inspection shield bolt to 11N·m (96 in. lbs.).

(8) Fill the transaxle fluid. Refer to Fluid Drain

and Fill under Service Procedures in this group.

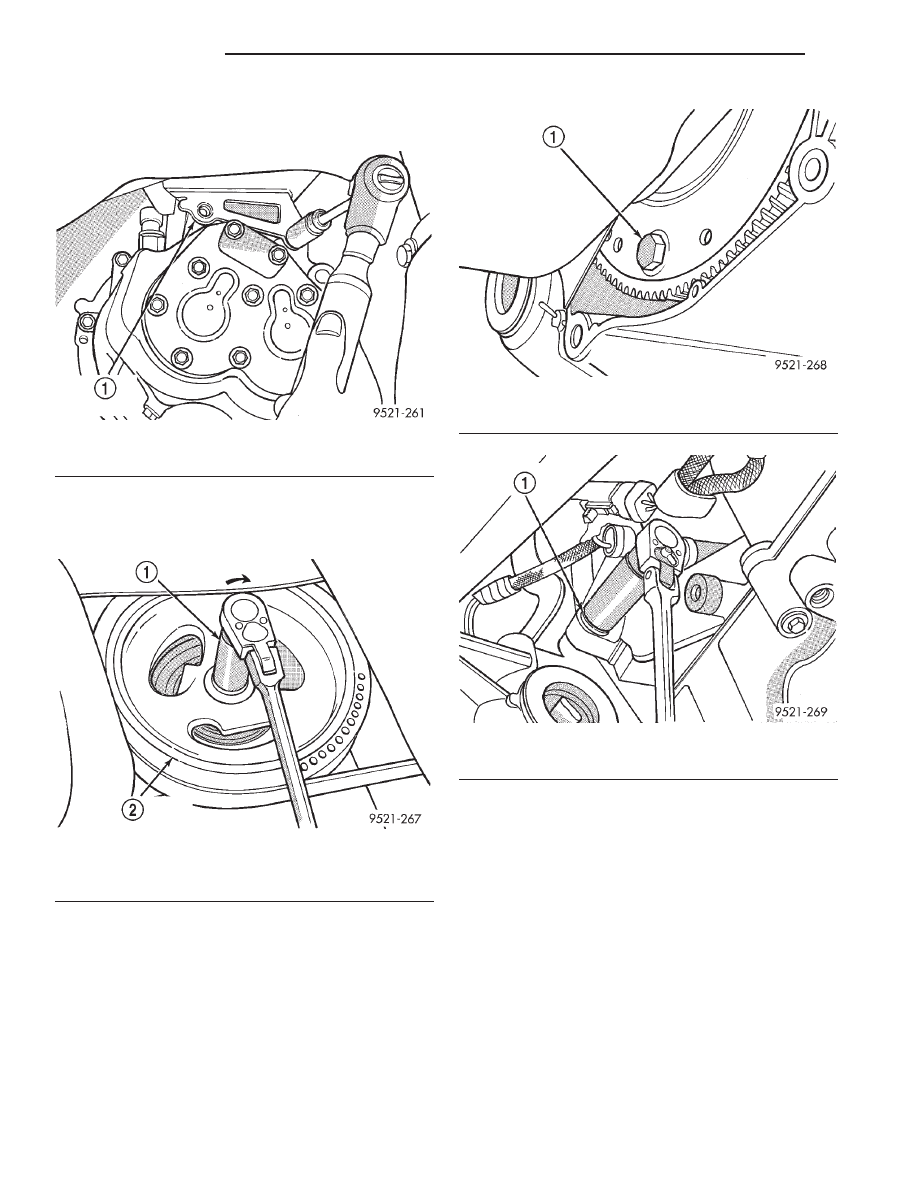

Fig. 21 Left Engine / Transmission Mount

1 – LEFT TRANSAXLE MOUNT

Fig. 22 Rotate Engine Clockwise

1 – TURN CLOCKWISE
2 – LOWER ENGINE PULLEY

Fig. 23 Clutch Module Bolts

1 – DRIVE PLATE TO CLUTCH BOLTS

Fig. 24 Side Bellhousing Bolts

1 – LOWER BELL HOUSING BOLTS

21 - 10

TRANSAXLE

JX

REMOVAL AND INSTALLATION (Continued)
