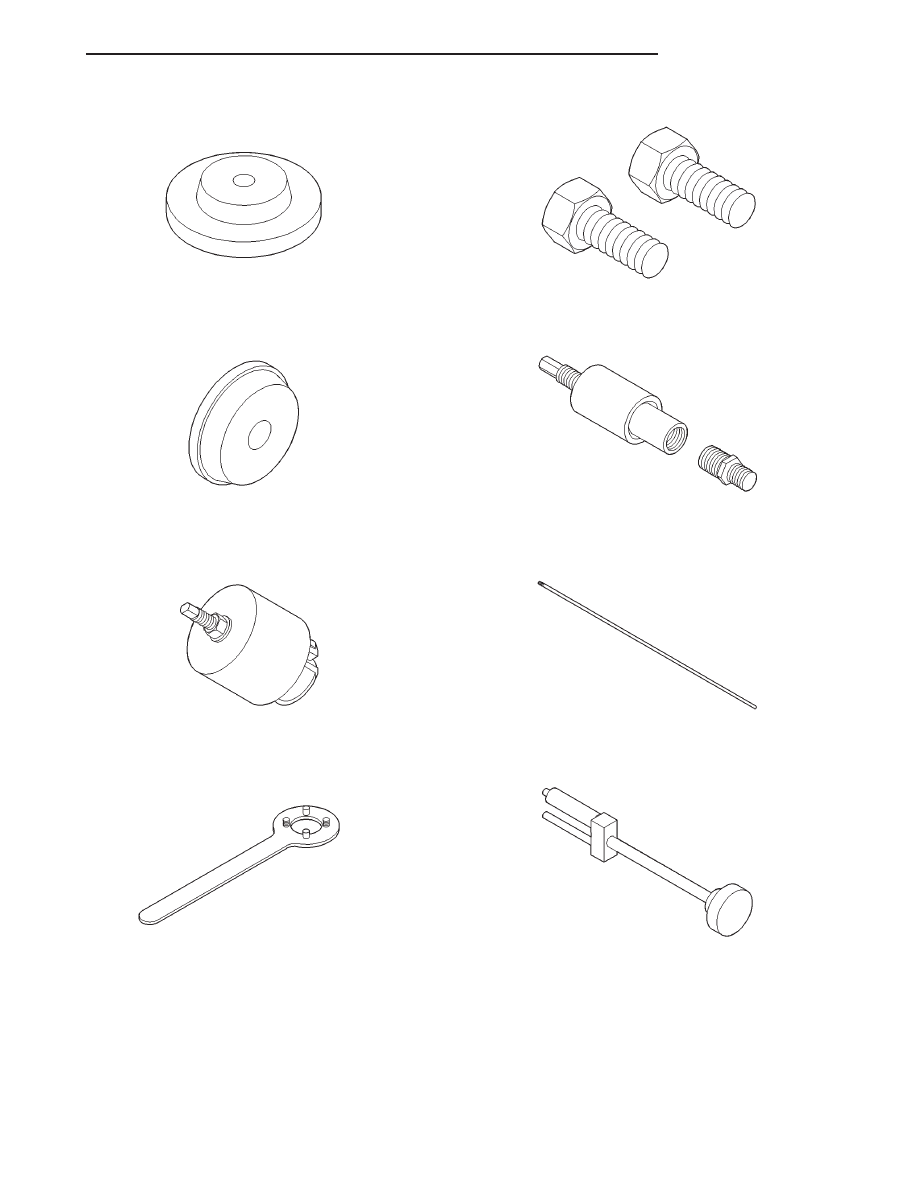

Disk 6057

Installer 6061

Remover 6062-A

Holder 6259

Bolt 6260

Installer 6261

Tip 6268

Remover/Installer 6301

JX

TRANSAXLE

21 - 147

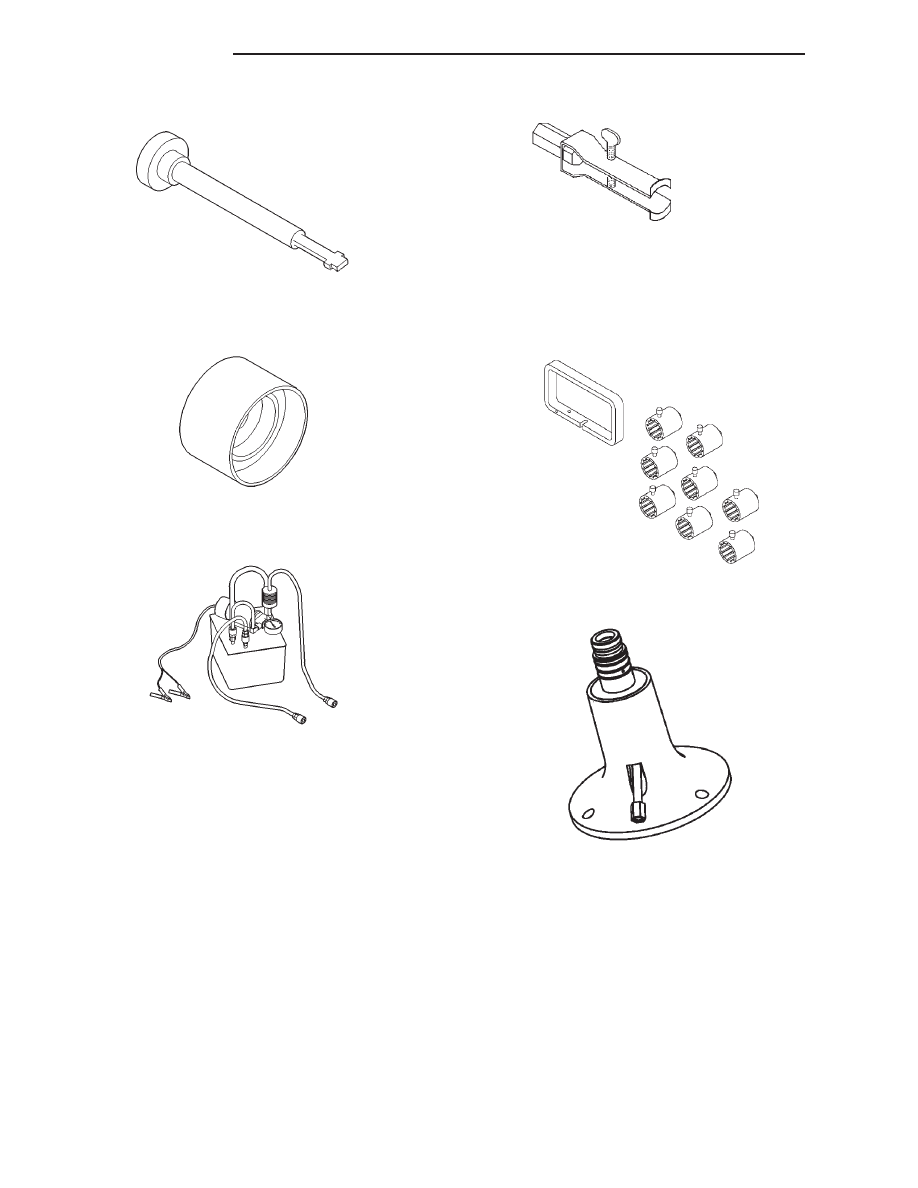

SPECIAL TOOLS (Continued)

Remover/Installer 6302

Installer 6536-A

Cooler Flusher 6906A

Puller 7794-A

End Play Socket Set 8266

Input Clutch Pressure Fixture 8391

21 - 148

TRANSAXLE

JX

SPECIAL TOOLS (Continued)

TRANSAXLE

NV T350 (A-578) MANUAL TRANSAXLE

TABLE OF CONTENTS

page

page

DESCRIPTION AND OPERATION

NV T350 MANUAL TRANSAXLE. . . . . . . . . . . . . . . 1
GEARSHIFT LEVERS. . . . . . . . . . . . . . . . . . . . . . . 3
AXLE SEALS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

DIAGNOSIS AND TESTING

COMMON PROBLEM CAUSES . . . . . . . . . . . . . . . 3
HARD SHIFTING . . . . . . . . . . . . . . . . . . . . . . . . . . 3
NOISY OPERATION . . . . . . . . . . . . . . . . . . . . . . . . 3
SLIPS OUT OF GEAR . . . . . . . . . . . . . . . . . . . . . . 3
LOW LUBRICANT LEVEL. . . . . . . . . . . . . . . . . . . . 3
CLUTCH PROBLEMS. . . . . . . . . . . . . . . . . . . . . . . 4

SERVICE PROCEDURES

FLUID DRAIN AND FILL . . . . . . . . . . . . . . . . . . . . . 4

REMOVAL AND INSTALLATION

GEARSHIFT KNOB . . . . . . . . . . . . . . . . . . . . . . . . 4
GEARSHIFT BOOT . . . . . . . . . . . . . . . . . . . . . . . . 5
GEARSHIFT CABLES. . . . . . . . . . . . . . . . . . . . . . . 5
GEARSHIFT MECHANISM REPLACEMENT . . . . . . 6
VEHICLE SPEED SENSOR DRIVE GEAR . . . . . . . 6
BACK-UP LAMP SWITCH. . . . . . . . . . . . . . . . . . . . 7
CROSSOVER LEVER . . . . . . . . . . . . . . . . . . . . . . 7
SELECTOR LEVER . . . . . . . . . . . . . . . . . . . . . . . . 8
AXLE SEALS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

SHIFT SHAFT SEALS . . . . . . . . . . . . . . . . . . . . . . 8
MANUAL TRANSAXLE . . . . . . . . . . . . . . . . . . . . . . 8

DISASSEMBLY AND ASSEMBLY

TRANSAXLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
INPUT SHAFT . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
OUTPUT SHAFT . . . . . . . . . . . . . . . . . . . . . . . . . 28
DIFFERENTIAL . . . . . . . . . . . . . . . . . . . . . . . . . . 29
SYNCHRONIZER . . . . . . . . . . . . . . . . . . . . . . . . . 35
SHIFT RAILS OVERHAUL . . . . . . . . . . . . . . . . . . 35
TRANSAXLE CASE OVERHAUL. . . . . . . . . . . . . . 36

CLEANING AND INSPECTION

TRANSAXLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
SYNCHRONIZER . . . . . . . . . . . . . . . . . . . . . . . . . 42

ADJUSTMENTS

GEARSHIFT CROSSOVER CABLE

ADJUSTMENT. . . . . . . . . . . . . . . . . . . . . . . . . . 42

BEARING ADJUSTMENT PROCEDURE . . . . . . . . 42
DIFFERENTIAL BEARING PRELOAD

ADJUSTMENT. . . . . . . . . . . . . . . . . . . . . . . . . . 43

SPECIFICATIONS

NV T350 (A-578) . . . . . . . . . . . . . . . . . . . . . . . . . 44

SPECIAL TOOLS

NV T350 (A-578) MANUAL TRANSAXLE. . . . . . . . 44

DESCRIPTION AND OPERATION

NV T350 MANUAL TRANSAXLE

DESCRIPTION

This five speed is a constant-mesh manual tran-

saxle. All gear ranges, except reverse, are synchro-
nized. The reverse gear utilizes a brake and blocking
ring for shifting ease. The reverse idler gear is sup-
ported on a sliding spindle idler shaft. The transaxle
case is aluminum with a steel end–plate bearing
cover. It is housed in a die-cast aluminum case fea-
turing a two–piece, middle split design (Fig. 1).

The NV T350 (A-578) transaxle internal compo-

nents can be serviced only by separating the gear
case from the bellhousing case.

CAUTION: The transaxle output shaft is serviced as
a unit. No disassembly and reassembly is possible.
Damage to the transaxle may result.

TRANSAXLE IDENTIFICATION

The transaxle model, assembly number, and build

date are on a metal I. D. tag that is attached to the
end cover of the transaxle (Fig. 2). This information
is also shown on a bar code label that is attached to
the front of the transaxle (Fig. 3).

NOTE: Transaxles use various final drive gear
ratios in different vehicle applications. Therefore, it
is necessary that the correct transaxle assembly
number is used when ordering service parts.

JX

TRANSAXLE

21 - 1

The last eight digits of the Vehicle Identification

Number (V. I. N.) are stamped on the case, below the
back–up lamp switch.

NOTE: There are four different versions of this
transaxle.

There

are

no

external

differences

between the models. Refer to the identification tag
on the transaxle to determine which transaxle the
vehicle is equipped with.

GEAR RATIOS

CAUTION: All gears and shafts must not be inter-
changed with other transaxles; they will not func-
tion correctly.

The differential is a conventional arrangement of

gears that is supported by tapered roller bearings.
The final output gear turns the ring gear and differ-
ential assembly, thereby turning the drive axle
shafts.

All JA transaxles have a torque capacity of 136 lb.

ft. The gear ratios of each transaxle are shown in the
following chart. The chart also shows which transax-
les are available with the reverse–input shaft brake.
This brake allows easier shifting into reverse and
helps eliminate reverse gear clash.

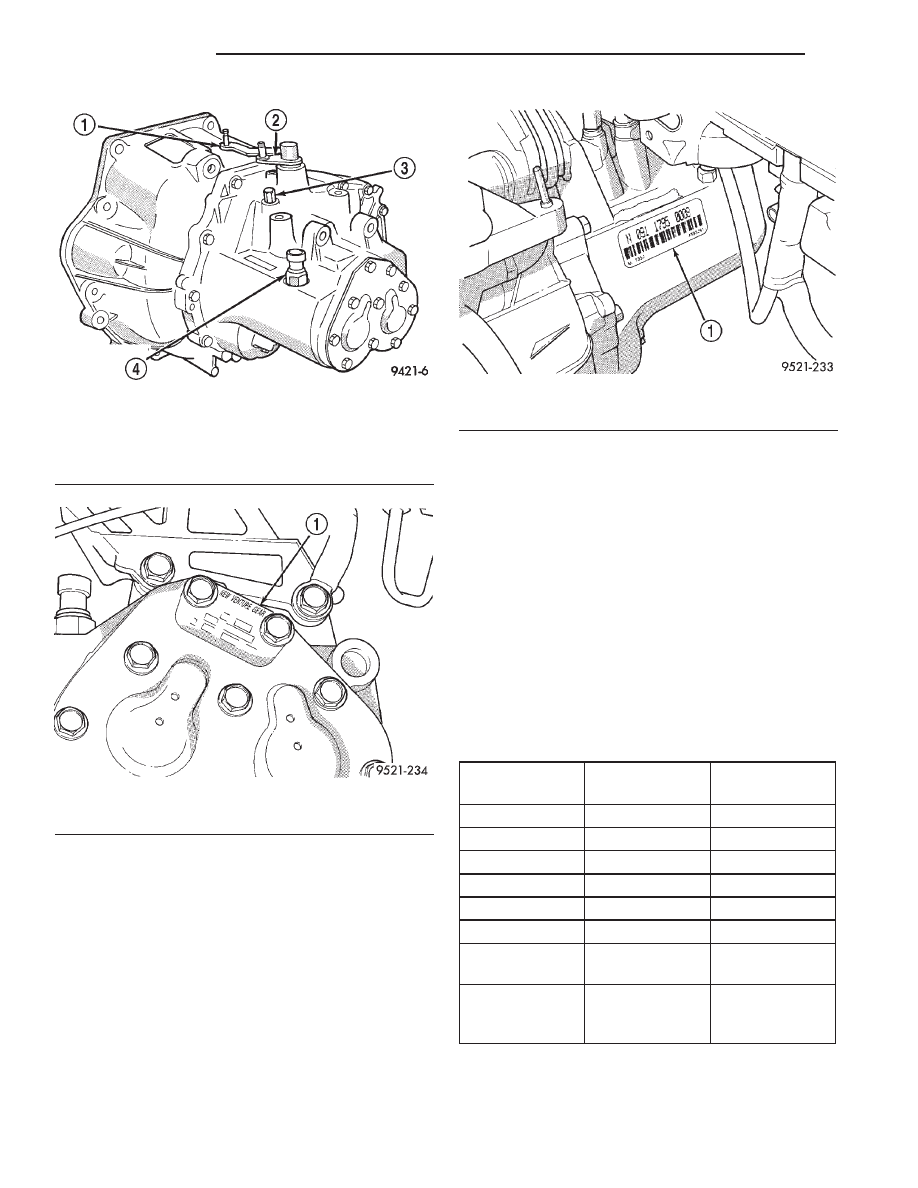

Fig. 1 External Transaxle Components

1 – SHIFT LEVER
2 – CROSSOVER LEVER
3 – VENT
4 – REVERSE LAMP SWITCH

Fig. 2 Metal I. D. Tag

1 – METAL I. D. TAG

Fig. 3 Bar Code Label

1 – BAR CODE LABEL

GEAR

STANDARD

TRANS

HEAVY DUTY

TRANS

1st

3.50

3.50

2nd

1.95

1.95

3rd

1.36

1.36

4th

0.97

0.97

5th

0.72

0.81

FINAL DRIVE

3.94

3.94

REVERSE

BRAKE

YES

YES

CLUTCH

RELEASE

SYSTEM

CABLE

CABLE

21 - 2

TRANSAXLE

JX

DESCRIPTION AND OPERATION (Continued)
