(9) Lower the vehicle on the hoist.
(10) Remove the engine bridge fixture (Fig. 28).
(11) Install the (2) vertical bolts in the transaxle

support bracket. Located at the rear of the transaxle
and torque to 54 N·m (40 ft. lbs.).

(12) Install the (2) upper bellhousing bolts in the

engine block and torque to 95 N·m (70 ft. lbs.).

(13) Install the lower starter motor retaining bolt

and torque to 54 N·m (40 ft. lbs.).

(14) Connect the vehicle speed sensor and the back

up lamp switch electrical connectors.

(15) Install the (3) gearshift cable bracket retain-

ing bolts in the transaxle and torque to 54 N·m (40
ft. lbs.) (Fig. 29).

(16) Position and install the EGR valve and tube

assembly. Torque the EGR tube retaining bolts on the
intake manifold to 35N·m (26 ft. lbs.).

(17) Torque the EGR valve retaining bolts in the

cylinder head to 35N·m (26 ft. lbs.).

(18) Connect the gearshift cables on the transaxle

by snapping them straight down over the shift lever
studs.

(19) Install the clutch cable and install the black

plastic cover on the top of the bellhousing (Fig. 30).

(20) Install the aluminum throttle body support

bracket retaining nut and bolt and torque to 54 N·m
(40 ft. lbs.).

(21) Install the (2) accelerator cable bracket retain-

ing bolts on the throttle body and torque to 11N·m
(96 in. lbs.) (Fig. 31).

(22) Connect the accelerator and speed control

cables on the throttle body.

(23) Install the accelerator and speed control

cables cover.

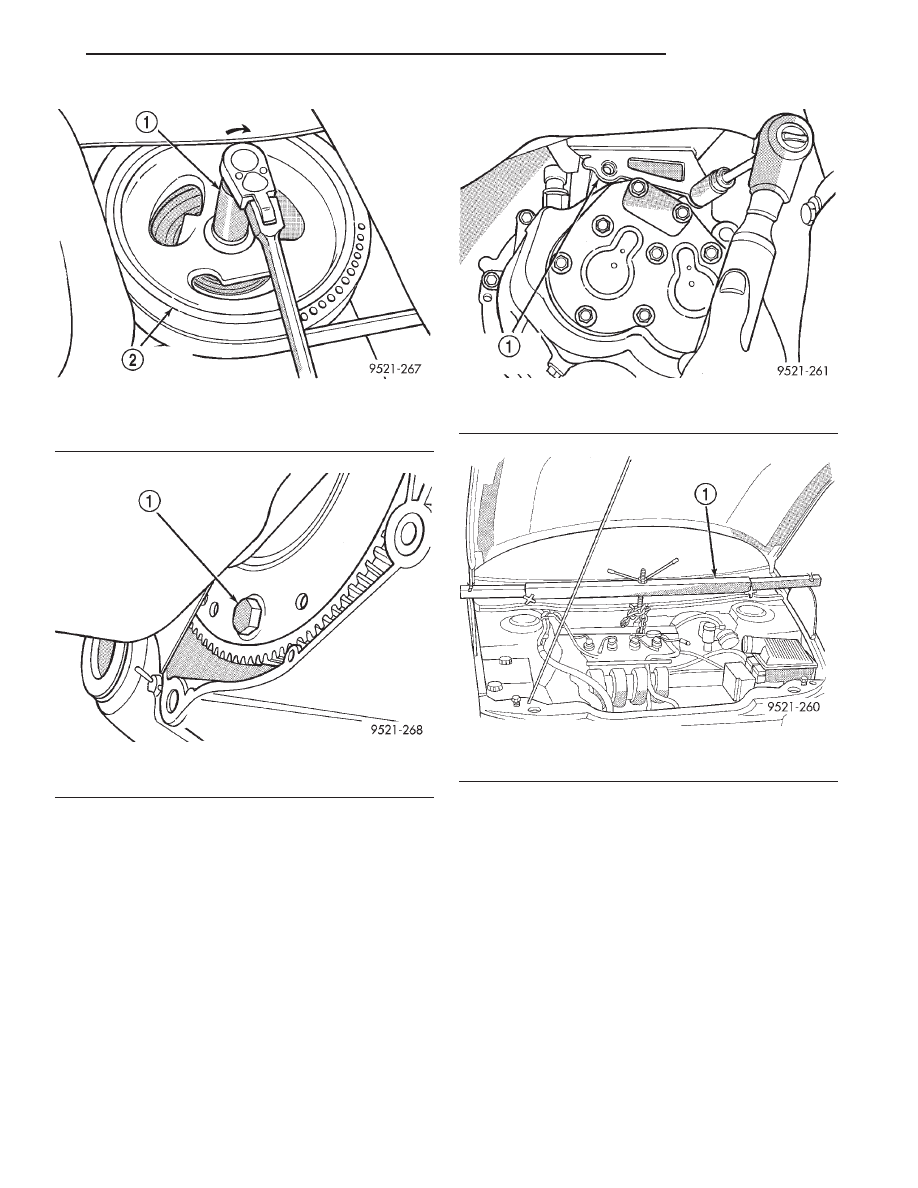

Fig. 25 Rotate Engine Clockwise

1 – TURN CLOCKWISE
2 – LOWER ENGINE PULLEY

Fig. 26 Clutch Module Bolts

1 – DRIVE PLATE TO CLUTCH BOLTS

Fig. 27 Left Engine / Transmission Mount

1 – LEFT TRANSAXLE MOUNT

Fig. 28 Engine Support Fixture

1 – ENGINE BRIDGE FIXTURE

JX

TRANSAXLE

21 - 11

REMOVAL AND INSTALLATION (Continued)

(24) Install the air filter cover and air intake hose

as an assembly.

(25) Connect the breather hose from the air intake

hose.

(26) Connect the negative battery cable.

DISASSEMBLY AND ASSEMBLY

TRANSAXLE

The NV T350 (A-578) transaxle internal compo-

nents can be serviced only by separating the gear
case from the bellhousing case.

CAUTION: The transaxle output shaft is serviced as
a unit. No disassembly and reassembly is possible.
Damage to the transaxle may result.

DISASSEMBLY

(1) Place transaxle on bench.
(2) Remove shift levers. Remove transaxle case

half bolts (Fig. 32).

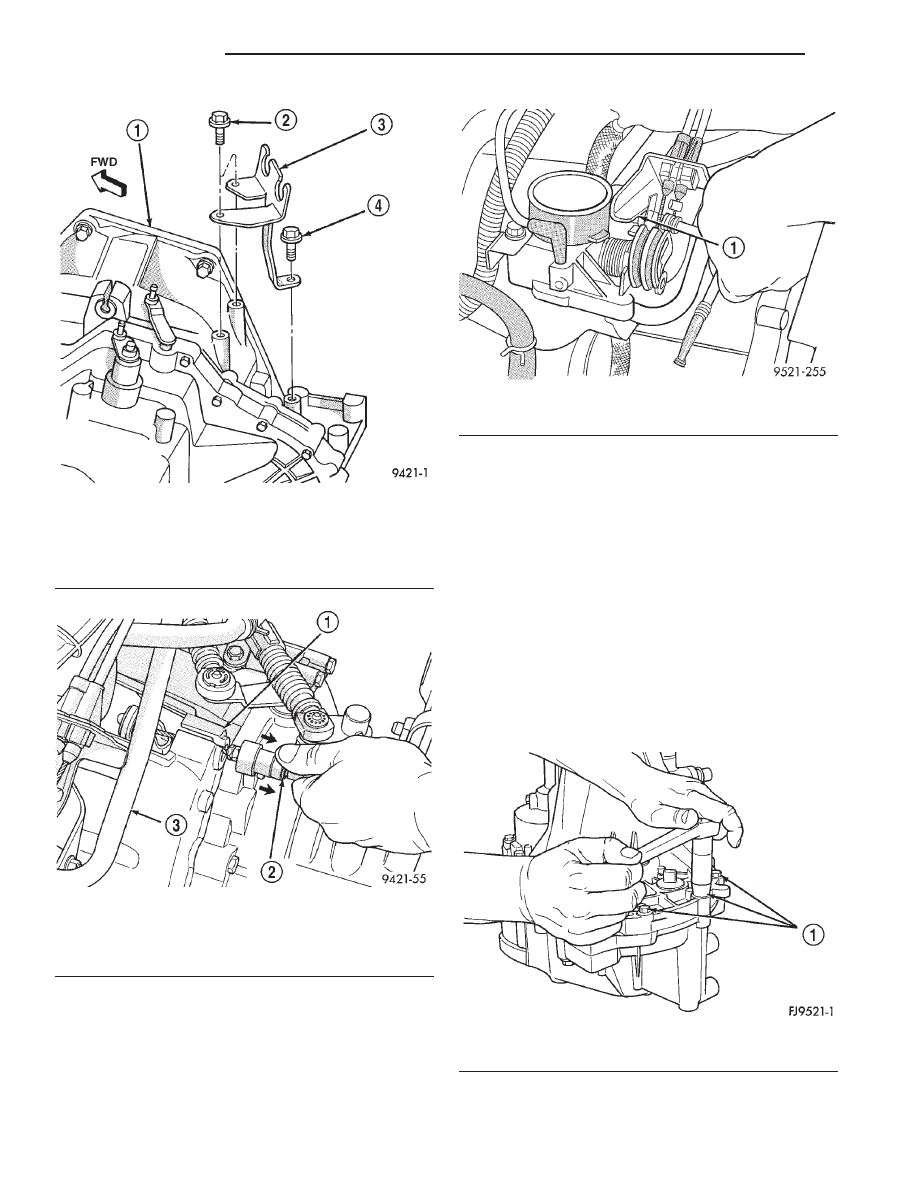

Fig. 29 Gearshift Bracket Bolts

1 – TRANSAXLE
2 – BOLT
3 – LINKAGE BRACKET
4 – BOLT

Fig. 30 Clutch Cable Installation

1 – BELLHOUSING
2 – CLUTCH CABLE
3 – EGR TUBE

Fig. 31 Accelerator Cable Bracket

1 – ACCELERATOR CABLE BRACKET

Fig. 32 Case Bolts

1 – CASE BOLTS

21 - 12

TRANSAXLE

JX

REMOVAL AND INSTALLATION (Continued)

(3) Place two screwdrivers into the slots provided

in the case halves near the dowels (Fig. 33). Separate
the case halves (Fig. 34).

(4) Remove bellhousing half from gear case half

(Fig. 35).

(5) Remove output shaft roller bearing from output

shaft.

(6) Remove differential assembly (Fig. 36).
(7) Remove reverse idler shaft bolt (Fig. 37).

(8) Remove reverse idler shaft (Fig. 38).
(9) Remove reverse idler gear and spacer (Fig. 39).
(10) Remove two screws retaining reverse fork

bracket (Fig. 40). Remove reverse fork bracket and
reverse cam blockout assembly (Fig. 41).

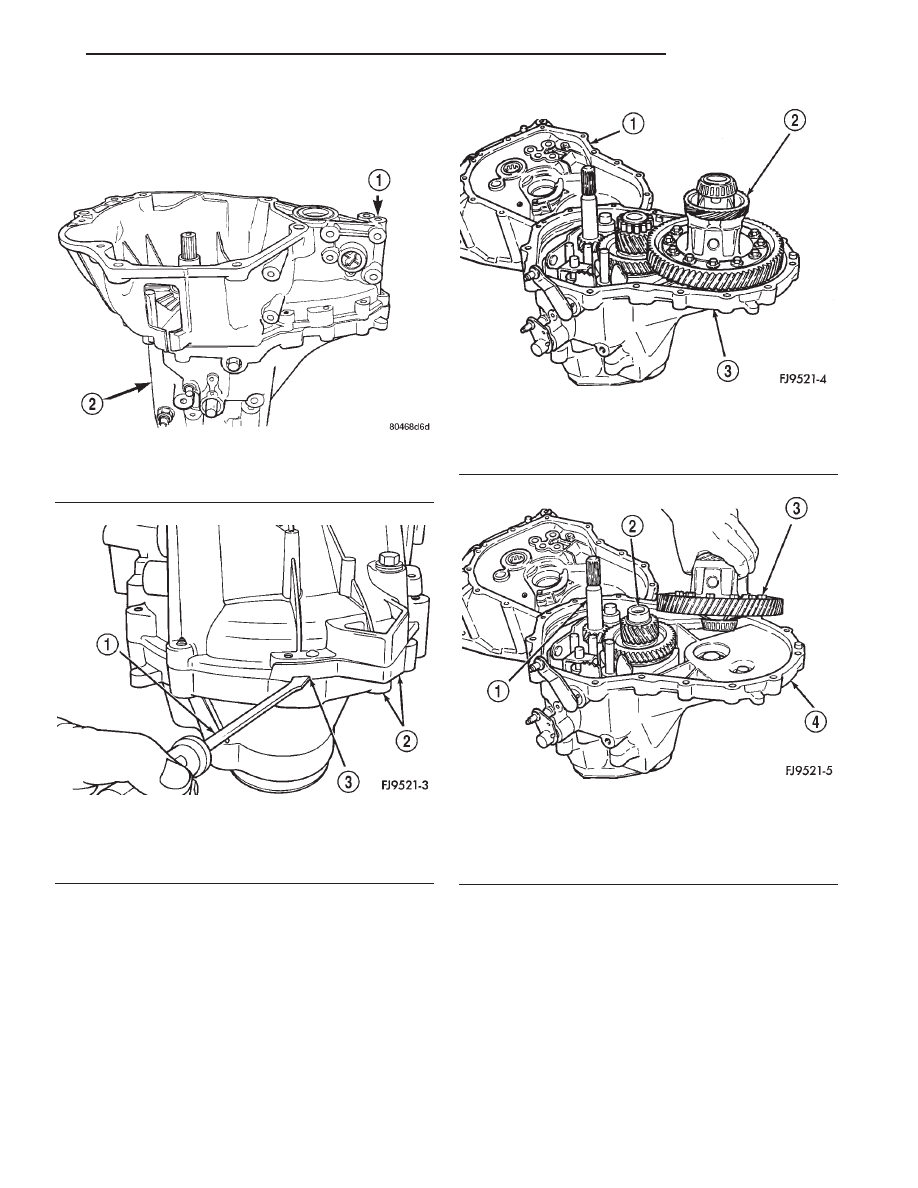

Fig. 33 Transaxle Case Halves

1 – BELLHOUSING HALF
2 – GEAR CASE HALF

Fig. 34 Separate Case Halves

1 – PRY TOOL
2 – CASE HALVES
3 – PRY SLOT

Fig. 35 Bellhousing Case Half Removal

1 – BELLHOUSING CASE HALF
2 – DIFFERENTIAL
3 – GEAR CASE HALF

Fig. 36 Differential Assembly Removal

1 – INPUT SHAFT
2 – OUTPUT SHAFT
3 – DIFFERENTIAL
4 – CASE

JX

TRANSAXLE

21 - 13

DISASSEMBLY AND ASSEMBLY (Continued)

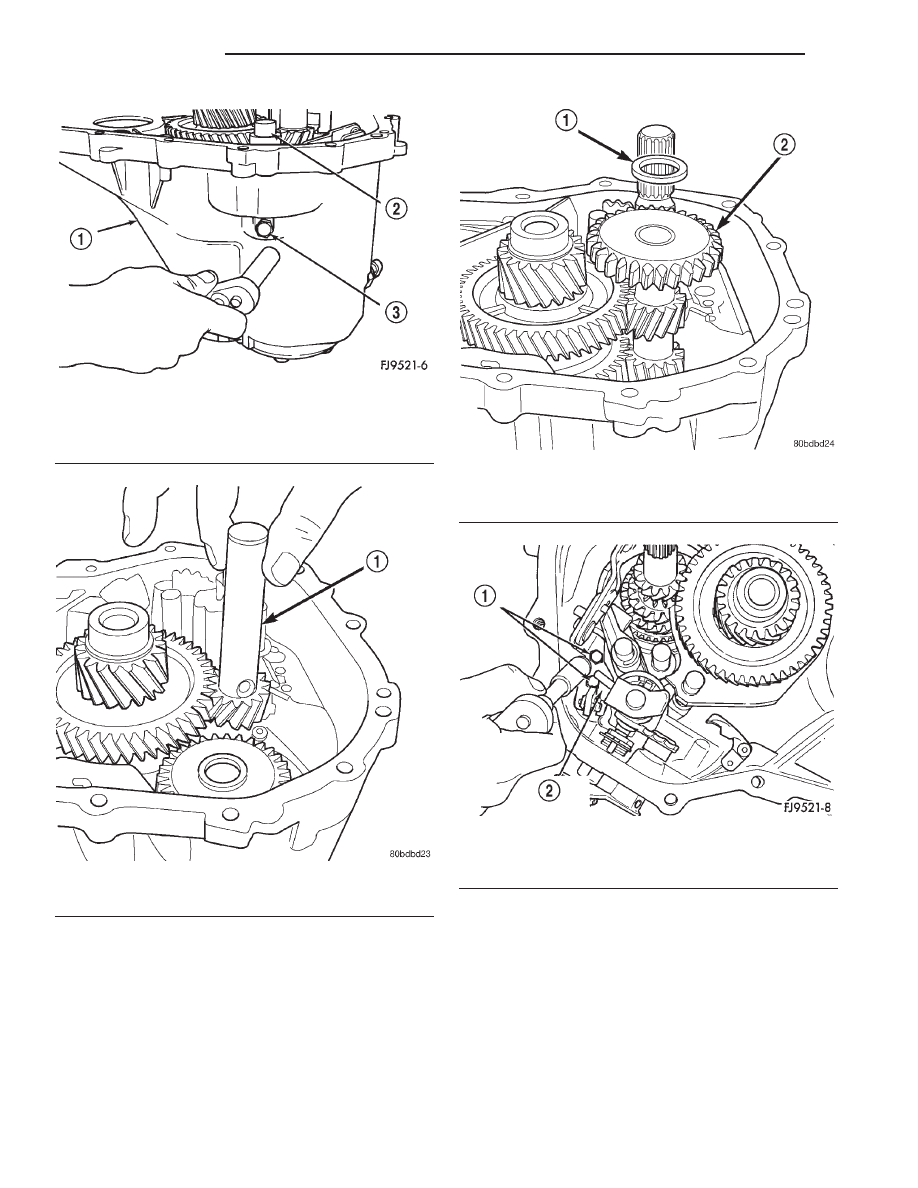

Fig. 37 Reverse Idler Shaft Bolt Removal

1 – CASE
2 – REVERSE IDLER SHAFT
3 – REVERSE IDLER SHAFT BOLT

Fig. 38 Reverse Idler Shaft Removal

1 – REVERSE IDLER SHAFT

Fig. 39 Reverse Idler Gear and Spacer

1 – SPACER
2 – REVERSE IDLER GEAR

Fig. 40 Screws Retaining Reverse Fork Bracket

1 – SCREWS (2)
2 – REVERSE FORK BRACKET
