Set up input shaft for measurement with Indicator

Set C3339 and End Play Set 8266 as shown in (Fig.
351). Measure the input shaft end play with the
transaxle in the vertical position. This will ensure
that the measurement will be accurate.

NOTE: Input shaft end play must be 0.005 to 0.025
inch.

For example, if end play reading is 0.055 inch,

select No. 4 Thrust Plate which is 0.071 to 0.074
thick. This should provide an input shaft end play
reading of 0.020 inch which is within specifications.

See chart to select the proper No. 4 thrust plate.
Reinstall the input clutch assembly with the

selected thrust plate.

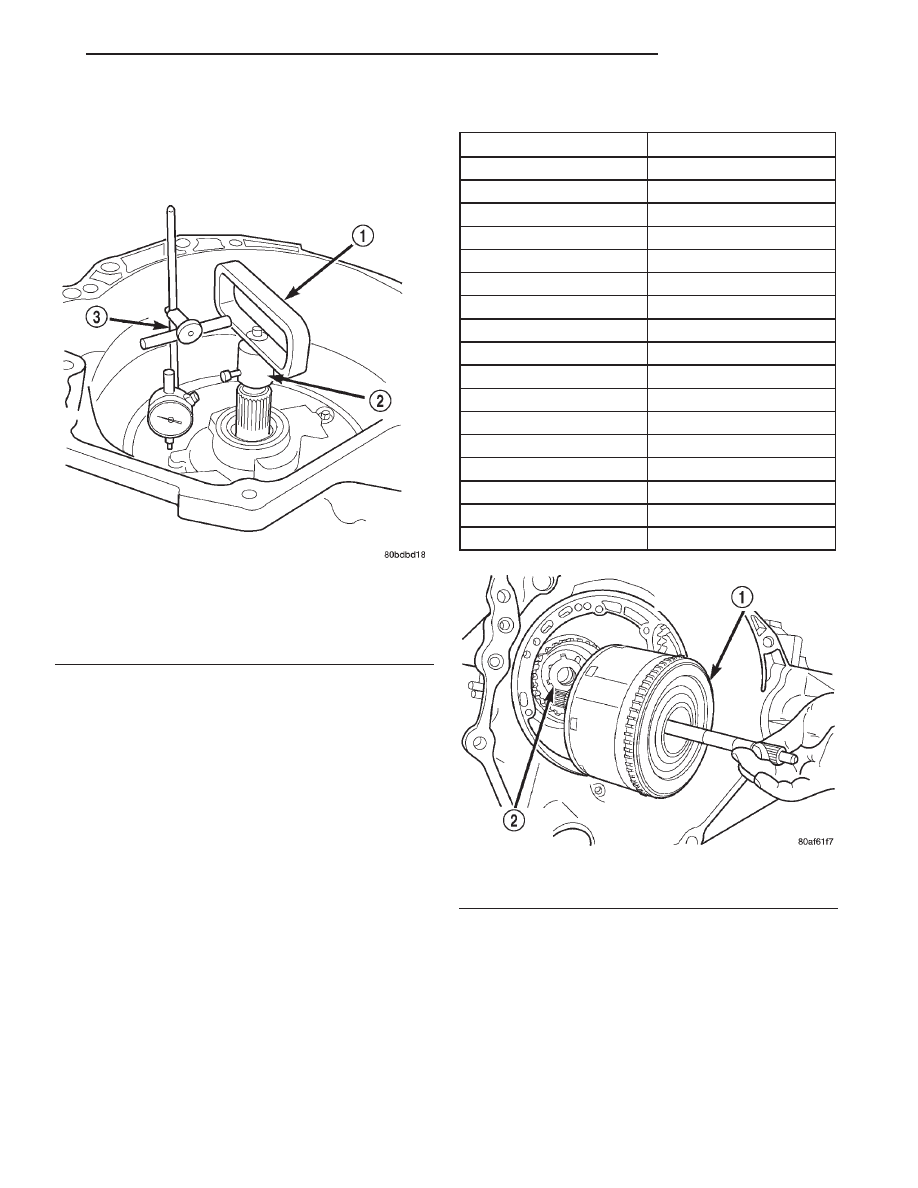

Fig. 351 Measure Input Shaft End Play Using End

Play Set 8266

1 – TOOL 8266–8
2 – TOOL 8266–2
3 – TOOL C-3339

NO. 4 THRUST PLATE CHART

PART NUMBER

THICKNESS

4431662

0.91mm (0.036 in.)

4431663

1.14mm (0.045 in.)

4431664

1.37mm (0.054 in.)

4431665

1.60mm (0.063 in.)

3836237

1.73mm (0.068 in.)

4431666

1.80mm (0.071 in.)

3836238

1.96mm (0.077 in.)

4431667

2.03mm (0.080 in.)

3836239

2.16mm (0.085 in.)

4431668

2.24mm (0.088 in.)

3836240

2.39mm (0.094 in.)

4431669

2.46mm (0.097 in.)

3836241

2.62mm (0.103 in.)

4446670

2.67mm (0.105 in.)

4446671

2.90mm (0.114 in.)

4446672

3.15mm (0.124 in.)

4446601

3.38mm (0.133 in.)

Fig. 352 Install Input Clutches Assembly

1 – INPUT CLUTCHES ASSEMBLY
2 – #4 THRUST WASHER

JX

TRANSAXLE

21 - 115

DISASSEMBLY AND ASSEMBLY (Continued)

CAUTION: The

cooler

bypass

valve

must

be

replaced if a transaxle failure has occurred. Do not
reuse old valve or attempt to clean old valve. When
installing bypass valve, insert with O-ring end
towards rear of case.

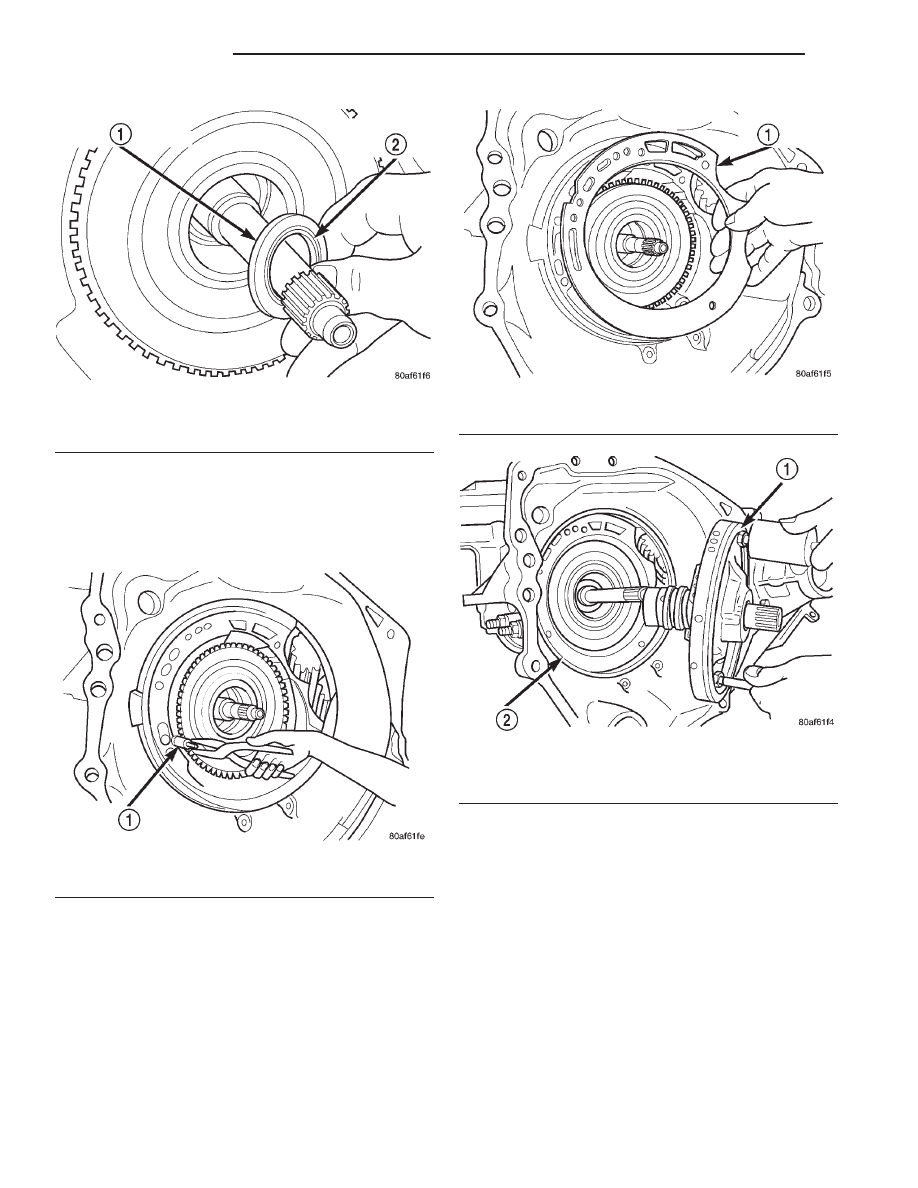

Fig. 353 Install Caged Needle Bearing

1 – #1 CAGED NEEDLE BEARING
2 – NOTE: TANGED SIDE OUT

Fig. 354 Install Bypass Valve

1 – COOLER BYPASS VALVE

Fig. 355 Install Oil Pump Gasket

1 – PUMP GASKET

Fig. 356 Install Oil Pump

1 – OIL PUMP
2 – GASKET

21 - 116

TRANSAXLE

JX

DISASSEMBLY AND ASSEMBLY (Continued)

NOTE: Dependent

on

engine

application,

some

accumulators will have two springs and others will
have one spring. The springs are color coded for
application and year.

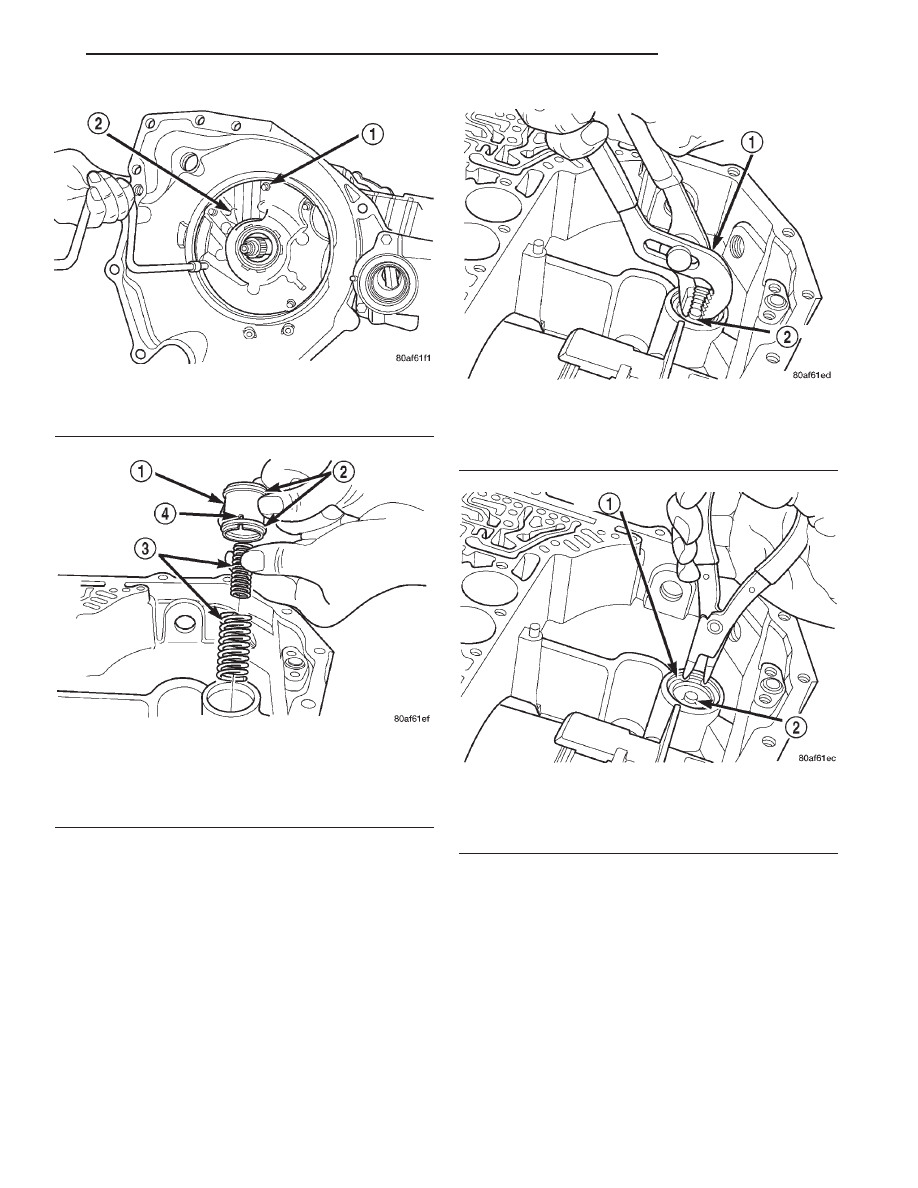

Fig. 357 Install Pump Attaching Bolts

1 – PUMP ATTACHING BOLTS
2 – PUMP HOUSING

Fig. 358 Install Low/Reverse Accumulator

1 – ACCUMULATOR PISTON
2 – SEAL RINGS
3 – RETURN SPRINGS
4 – (NOTE NOTCH)

Fig. 359 Install Low/Reverse Accumulator Plug

(Cover)

1 – ADJUSTABLE PLIERS
2 – PLUG

Fig. 360 Install Low/Reverse Accumulator Snap

Ring

1 – SNAP RING
2 – PLUG

JX

TRANSAXLE

21 - 117

DISASSEMBLY AND ASSEMBLY (Continued)

NOTE: To ease installation of the valve body, turn
the manual valve fully clockwise.

CAUTION: Do not handle the valve body from the
manual valve. Damage could result.

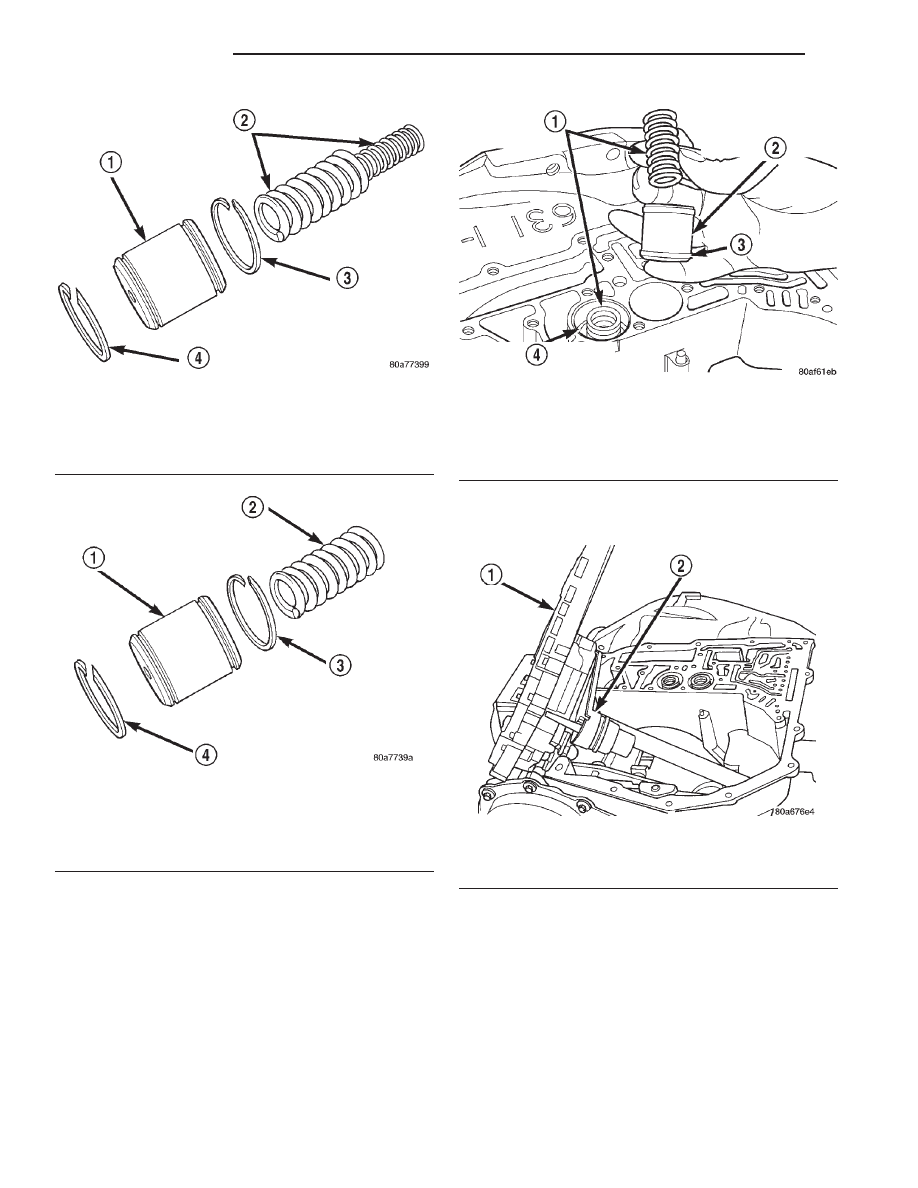

Fig. 361 Accumulator (Underdrive)

1 – ACCUMULATOR PISTON (UNDERDRIVE)
2 – RETURN SPRINGS
3 – SEAL RING
4 – SEAL RING

Fig. 362 Accumulator (Overdrive)

1 – ACCUMULATOR PISTON (OVERDRIVE)
2 – RETURN SPRING
3 – SEAL RING
4 – SEAL RING

Fig. 363 Install Accumulators

1 – RETURN SPRING
2 – UNDERDRIVE CLUTCH ACCUMULATOR
3 – SEAL RING (2)
4 – OVERDRIVE CLUTCH ACCUMULATOR

Fig. 364 Install Valve Body

1 – VALVE BODY
2 – TRANSMISSION RANGE SENSOR

21 - 118

TRANSAXLE

JX

DISASSEMBLY AND ASSEMBLY (Continued)
