TRANSFER SHAFT BEARING

(1) Install a 4.66 mm (0.184 inch) gauging shim on

the transfer shaft.

(2) Install transfer shaft gear and bearing assem-

bly and torque the nut to 271 N·m (200 ft. lbs.).
To measure bearing end play:

• Attach Tool L-4432 to the transfer gear.

• Mount a steel ball with grease into the end of

the transfer shaft.

• Push and pull the gear while rotating back and

forth to insure seating of the bearing rollers.

• Using a dial indicator, measure transfer shaft

end play.

TRANSFER SHAFT BEARING SHIM CHART

End Play

Shim Needed

Part Number

End Play

Shim Needed

Part Number

0.05mm

(0.002 in.)

4.66mm

(0.183 in.)

4505588AB

0.76mm

(0.030 in.)

3.94mm

(0.155 in.)

4412818AB

0.08mm

(0.003 in.)

4.62mm

(0.182 in.)

4412835AB

0.79mm

(0.031 in.)

3.90mm

(0.154 in.)

4412817AB

0.10mm

(0.004 in.)

4.58mm

(0.180 in.)

4412834AB

0.81mm

(0.032 in.)

3.90mm

(0.154 in.)

4412817AB

0.13mm

(0.005 in.)

4.58mm

(0.180 in.)

4412834AB

0.84mm

(0.033 in.)

3.86mm

(0.152 in.)

4412816AB

0.15mm

(0.006 in.)

4.54mm

(0.178 in.)

4412833AB

0.86mm

(0.034 in.)

3.82mm

(0.150 in.)

4412815AB

0.18mm

(0.007 in.)

4.50mm

(0.177 in.)

4412832AB

0.89mm

(0.035 in.)

3.82mm

(0.150 in.)

4412815AB

0.20mm

(0.008 in.)

4.50mm

(0.177 in.)

4412832AB

0.91mm

(0.036 in.)

3.78mm

(0.149 in.)

4412814AB

0.23mm

(0.009 in.)

4.46mm

(0.175 in.)

4412831AB

0.94mm

(0.037 in.)

3.74mm

(0.147 in.)

4412813AB

0.25mm

(0.010 in.)

4.46mm

(0.175 in.)

4412831AB

0.97mm

(0.038 in.)

3.74mm

(0.147 in.)

4412813AB

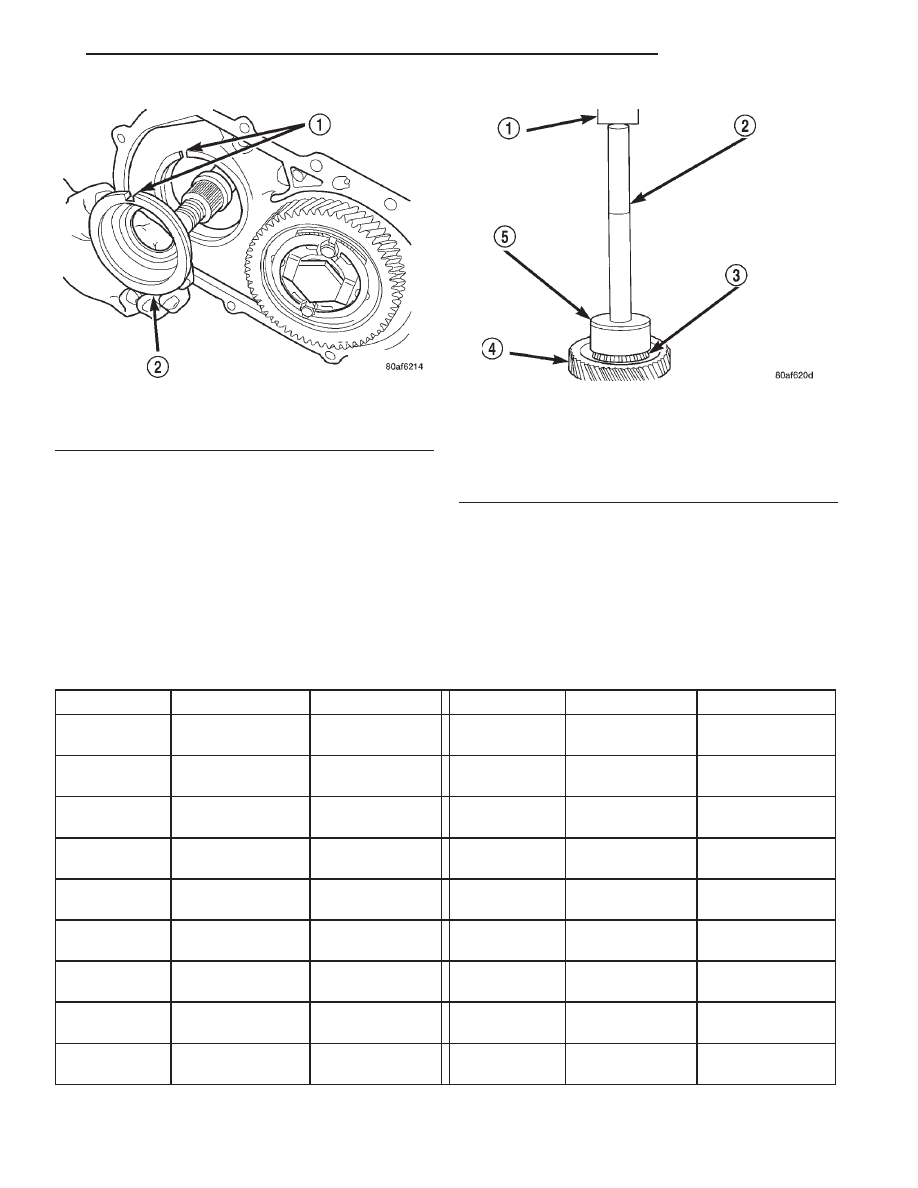

Fig. 325 Install Bearing Cup Retainer

1 – ALIGN INDEXING TAB TO SLOT
2 – BEARING CUP RETAINER

Fig. 326 Install Transfer Gear Bearing Cone

1 – ARBOR PRESS RAM
2 – HANDLE C-4171
3 – NEW BEARING CONE
4 – TRANSFER SHAFT GEAR
5 – TOOL 5052

JX

TRANSAXLE

21 - 107

DISASSEMBLY AND ASSEMBLY (Continued)

End Play

Shim Needed

Part Number

End Play

Shim Needed

Part Number

0.28mm (0.011

in.)

4.42mm

(0.174 in.)

4412830AB

0.99mm

(0.039 in.)

3.70mm

(0.146 in.)

4412812AB

0.30mm

(0.012 in.)

4.38mm

(0.172 in.)

4412829AB

1.02mm

(0.040 in.)

3.66mm

(0.144 in.)

4412811AB

0.33mm

(0.013 in.)

4.38mm

(0.172 in.)

4412829AB

1.04mm

(0.041 in.)

3.66mm

(0.144 in.)

4412811AB

0.36mm

(0.014 in.)

4.34mm

(0.171 in.)

4412828AB

1.07mm

(0.042 in.)

3.62mm

(0.143 in.)

4412810AB

0.38mm

(0.015 in.)

4.30mm

(0.169 in.)

4412827AB

1.08mm

(0.043 in.)

3.62mm

(0.143 in.)

4412810AB

0.41mm

(0.016 in.)

4.30mm

(0.169 in.)

4412827AB

1.12mm

(0.044 in.)

3.58mm

(0.141 in.)

4412809AB

0.43mm

(0.017 in.)

4.26mm

(0.168 in.)

4412826AB

1.14mm

(0.045 in.)

3.54mm

(0.139 in.)

4412808AB

0.46mm

(0.018 in.)

4.22mm

(0.166 in.)

4412825AB

1.17mm

(0.046 in.)

3.54mm

(0.139 in.)

4412808AB

0.48mm

(0.019 in.)

4.22mm

(0.166 in.)

4412825AB

1.19mm

(0.047 in.)

3.50mm

(0.138 in.)

4412807AB

0.50mm

(0.020 in.)

4.18mm

(0.165 in.)

4412824AB

1.22mm

(0.048 in.)

3.46mm

(0.136 in.)

4412806AB

0.53mm

(0.021 in.)

4.18mm

(0.165 in.)

4412824AB

1.24mm

(0.049 in.)

3.46mm

(0.136 in.)

4412806AB

0.56mm

(0.022 in.)

4.14mm

(0.163 in.)

4412823AB

1.27mm

(0.050 in.)

3.42mm

(0.135 in.)

4412805AB

0.58mm

(0.023 in.)

4.10mm

(0.161 in.)

4412822AB

1.30mm

(0.051 in.)

3.38mm

(0.133 in.)

4412804AB

0.61mm

(0.024 in.)

4.10mm

(0.161 in.)

4412822AB

1.32mm

(0.052 in.)

3.38mm

(0.133 in.)

4412804AB

0.64mm

(0.025 in.)

4.06mm

(0.160 in.)

4412821AB

1.35mm

(0.053 in.)

3.34mm

(0.132 in.)

4412803AB

0.66mm

(0.026 in.)

4.02mm

(0.158 in.)

4412820AB

1.37mm

(0.054 in.)

3.34mm

(0.132 in.)

4412803AB

0.69mm

(0.027 in.)

4.02mm

(0.158 in.)

4412820AB

1.40mm

(0.055 in.)

3.30mm

(0.130 in.)

4412802AB

0.71mm

(0.028 in.)

3.98mm

(0.157 in.)

4412819AB

1.45mm

(0.057 in

3.26mm

(0.128 in.)

4412801AB

0.74mm

(0.029 in.)

3.94mm

(0.155 in.)

4412818AB

1.47mm

(0.058 in.)

2.22mm

(0.127 in.)

4505570AB

(4) Refer to the Transfer Bearing Shim Chart for

the required shim combination to obtain the proper
bearing setting.

(5) Use Tool 6259 to remove the retaining nut and

washer. Remove the transfer shaft gear using Tool
L-4407A.

(6) Remove the gauging shim and install the cor-

rect shim (Fig. 327). Install the transfer gear and
bearing assembly (Fig. 328).

CAUTION: Original

retaining

nut

may

not

be

reused. Always use a new retaining nut when reas-
sembling.

21 - 108

TRANSAXLE

JX

DISASSEMBLY AND ASSEMBLY (Continued)

(7) Install the new retaining nut and washer and

torque to 271 N·m (200 ft. lbs.) (Fig. 329). Measure
transfer shaft end play, end play should be 0.05
to 0.10 mm (0.002 to 0.004 inch).

(8) Measure bearing end play as outlined in Step

3. End play should be between 0.05 mm and 0.10 mm
(0.002 to 0.004 inch).

NOTE: If end play is too high, install a 0.04 mm
(0.0016 inch) thinner shim. If end play is too low,
install a 0.04 mm (0.0016 inch) thicker shim combi-
nation. Repeat until 0.05 to 0.10 mm (0.002 to 0.004
inch) end play is obtained.

Fig. 327 Transfer Shaft Gear and (Select) Shim

1 – TRANSFER SHAFT GEAR
2 – BEARING CUP RETAINER
3 – SHIM (SELECT)

Fig. 328 Install Transfer Shaft Gear

1 – WRENCHES
2 – SPECIAL TOOL 6261
3 – OUTPUT GEAR
4 – TRANSFER SHAFT GEAR

Fig. 329 Tighten Nut to 271 N

•

m (200 ft. lbs.)

1 – TRANSFER SHAFT GEAR
2 – 200 FT. LBS.
3 – TORQUE WRENCH
4 – SPECIAL TOOL 6259

Fig. 330 Install Rear Cover and Torque to 20 N·m

(125 in.) lbs.)

1 – REAR COVER
2 – 1/8 INCH BEAD OF MOPAR SILICONE RUBBER ADHESIVE

SEALANT AS SHOWN

JX

TRANSAXLE

21 - 109

DISASSEMBLY AND ASSEMBLY (Continued)

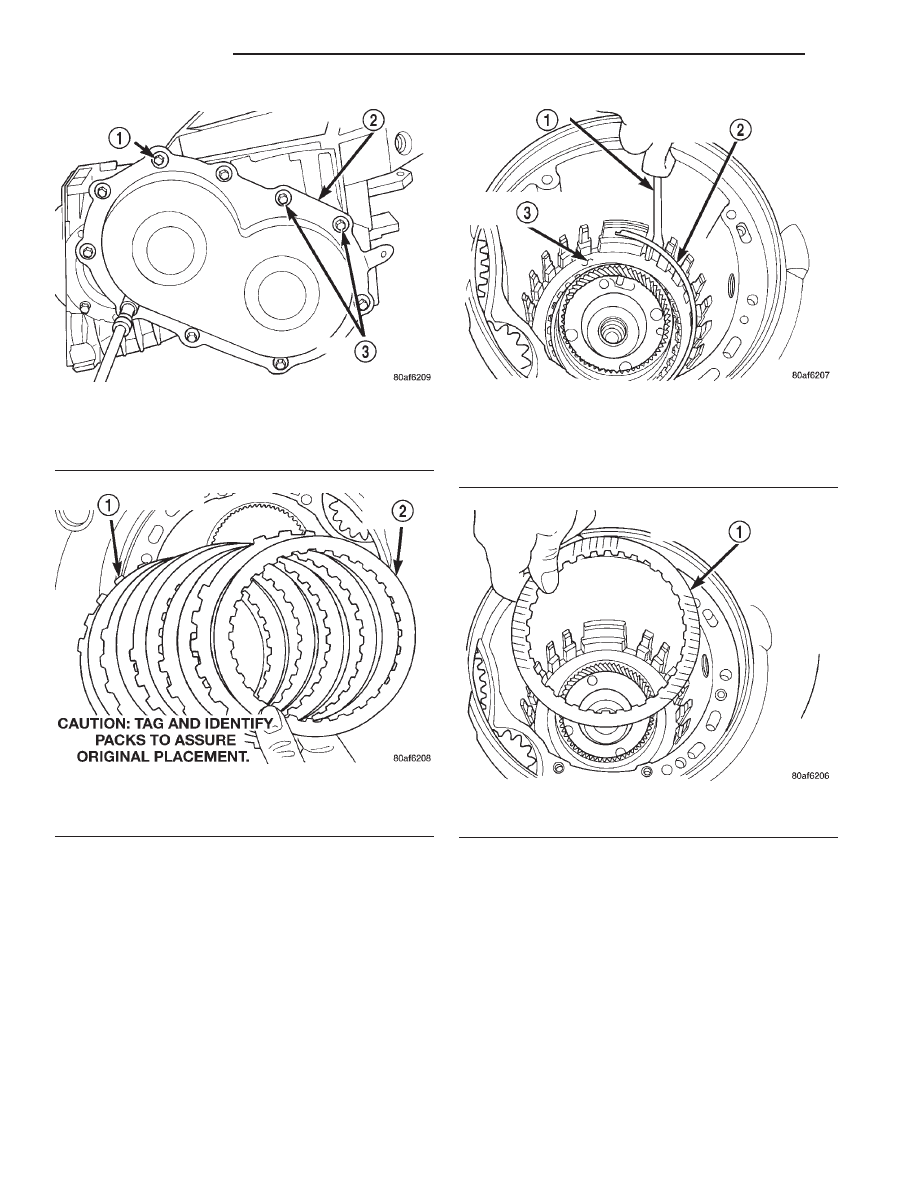

Fig. 331 Install Rear Cover Bolts

1 – REAR COVER BOLTS
2 – REAR COVER
3 – USE SEALANT ON BOLTS

Fig. 332 Install Low/Reverse Clutch Pack

1 – CLUTCH PLATES (5)
2 – CLUTCH DISCS (5)

Fig. 333 Install Low/Reverse Reaction Plate Snap

Ring

1 – SCREWDRIVER
2 – LOW/REVERSE REACTION PLATE FLAT SNAP RING
3 – DO NOT SCRATCH CLUTCH PLATE

Fig. 334 Install One Disc

1 – ONE DISC FROM LOW/REVERSE CLUTCH
