CAUTION: Drift bearing cup all the way around.

OIL PUMP

DISASSEMBLY, INSPECTION, & ASSEMBLY

When disassembling the transaxle it is necessary

to inspect the oil pump for wear and damage.

(1) Remove the reaction shaft support bolts.
(2) Remove reaction shaft support from pump

housing (Fig. 222).

(3) Remove the pump gears (Fig. 223) and check

for wear and damage.

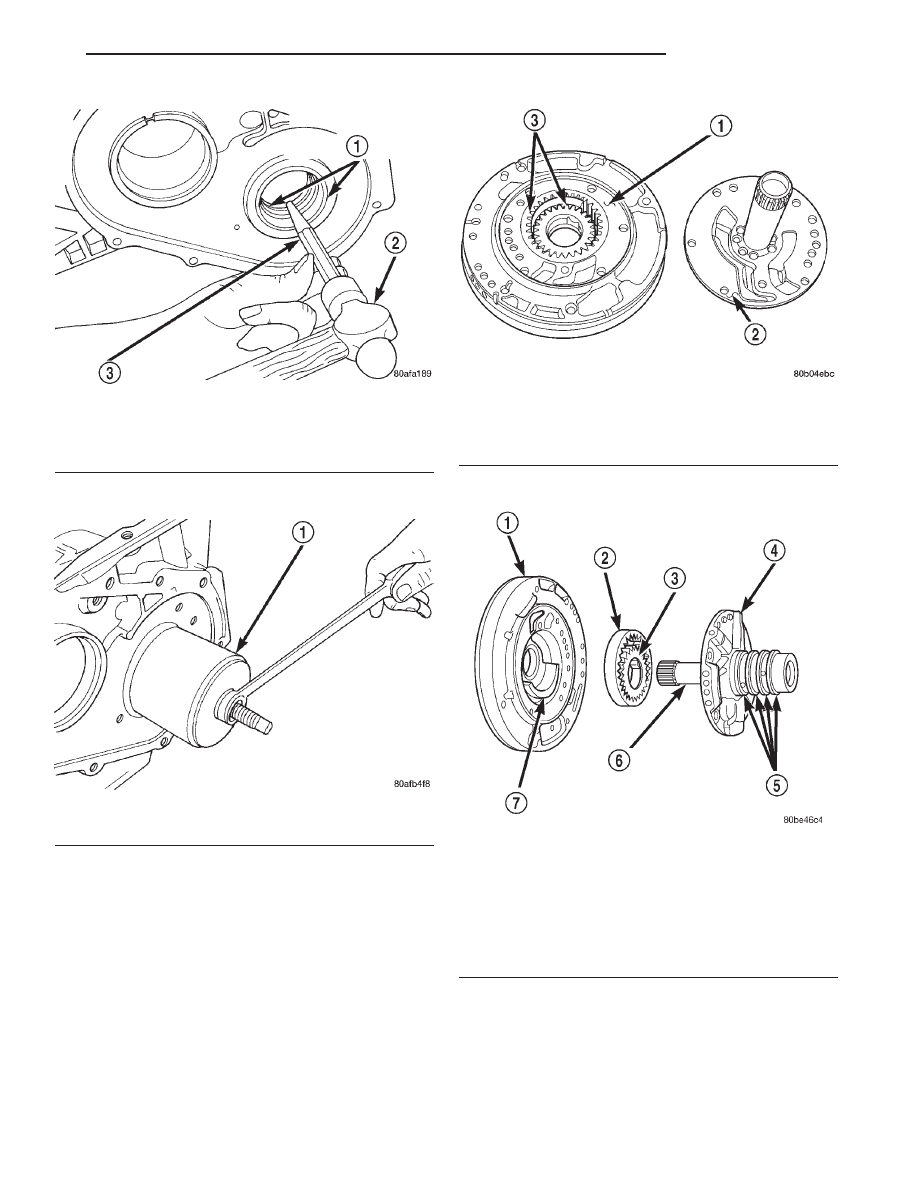

Fig. 220 Remove Output Bearing Inner Cup

1 – OUTPUT BEARING CUPS (REPLACE IN PAIRS)
2 – HAMMER
3 – BRASS DRIFT

Fig. 221 Remove Output Bearing Outer Cup

1 – TOOL 6062

Fig. 222 Reaction Shaft Support

1 – PUMP HOUSING
2 – REACTION SHAFT SUPPORT
3 – PUMP GEARS

Fig. 223 Oil Pump Assembly

1 – PUMP HOUSING
2 – OUTER PUMP GEAR
3 – INNER PUMP GEAR
4 – REACTION SHAFT SUPPORT
5 – SEAL RINGS (4)
6 – REACTION SHAFT
7 – CRESCENT

JX

TRANSAXLE

21 - 79

DISASSEMBLY AND ASSEMBLY (Continued)

(4) Re-install the gears and check clearances.
(5) Measure the clearance between the outer gear

and the pump pocket (Fig. 224). Clearance should be
0.045-0.141mm (0.0018-0.0056 in.).

(6) Position an appropriate piece of Plastigage

across both pump gears.

(7) Align the Plastigage to a flat area on the reac-

tion shaft support housing.

(8) Install the reaction shaft to the pump housing.

Tighten the bolts to 27 N·M (20 ft. lbs.).

(9) Remove bolts and carefully separate the hous-

ings. Measure the Plastigage following the instruc-
tions supplied.

(10) Clearance between outer gear side and the

reaction shaft support should be 0.020-0.046 mm
(0.008-0.0018 in.). Clearance between inner gear side
and the reaction shaft support should be 0.020-0.046
mm (0.008-0.0018 in.).

INPUT CLUTCH ASSEMBLY

DISASSEMBLY

(1) Mount input clutch assembly to Input Clutch

Pressure Fixture (Tool 8391).

(2) Tap down reverse clutch reaction plate to

release pressure from snap ring (Fig. 225).

(3) Remove reverse clutch snap ring (Fig. 226).

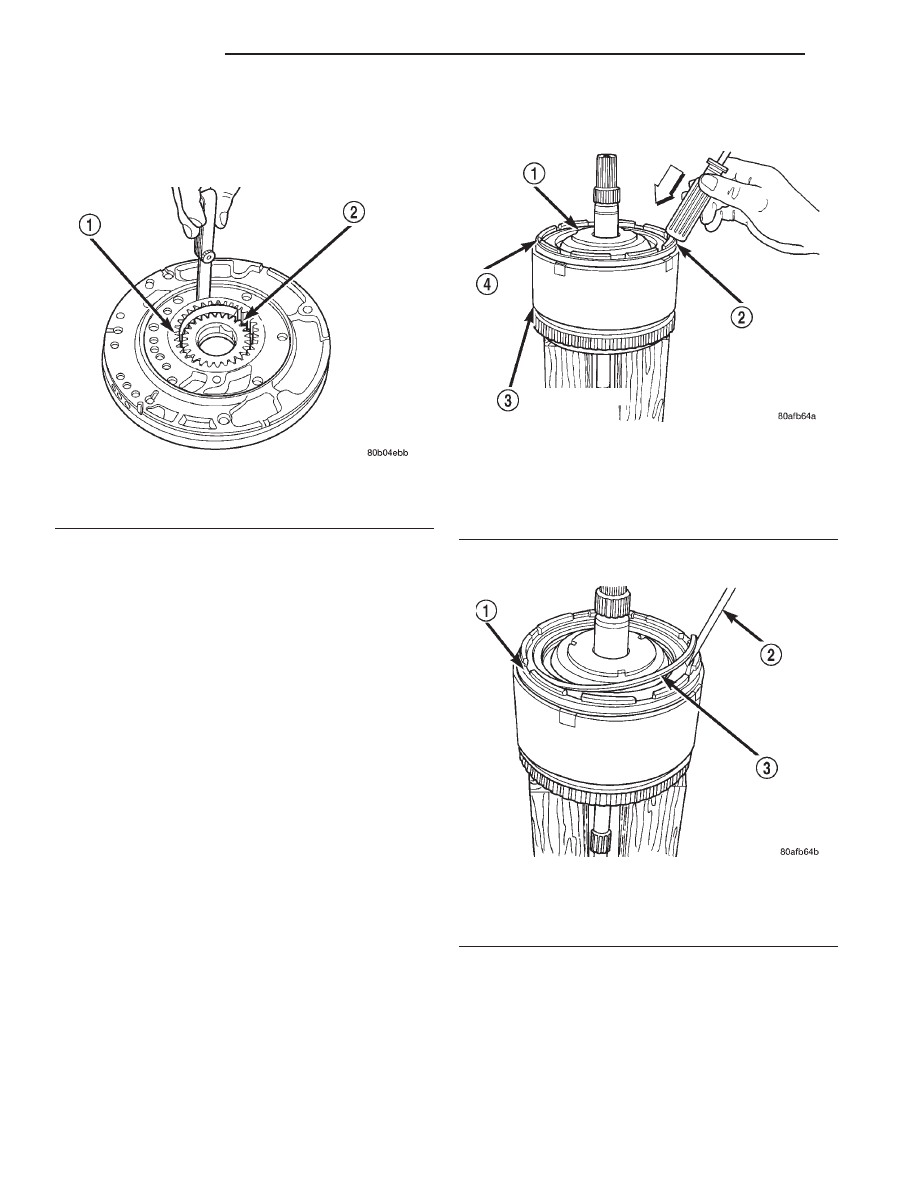

Fig. 224 Measure Outer Gear to Pocket

1 – OUTER GEAR
2 – POCKET

Fig. 225 Tapping Reaction Plate

1 – #4 THRUST PLATE (SELECT)
2 – TAP DOWN REVERSE CLUTCH REACTION PLATE TO

REMOVE OR INSTALL SNAP RING

3 – INPUT SHAFT CLUTCHES RETAINER ASSEMBLY
4 – REVERSE CLUTCH REACTION PLATE

Fig. 226 Reverse Clutch Snap Ring

1 – REACTION PLATE
2 – SCREWDRIVER
3 – REVERSE CLUTCH SNAP RING (SELECT)

21 - 80

TRANSAXLE

JX

DISASSEMBLY AND ASSEMBLY (Continued)

(4) Pry up and remove reverse clutch reaction

plate (Fig. 227) (Fig. 228).

(5) Remove the reverse clutch pack (two fibers/one

steel) (Fig. 229).

NOTE: Tag reverse clutch pack for reassembly
identification.

(6) Remove the OD/Reverse reaction plate snap

ring (Fig. 230).

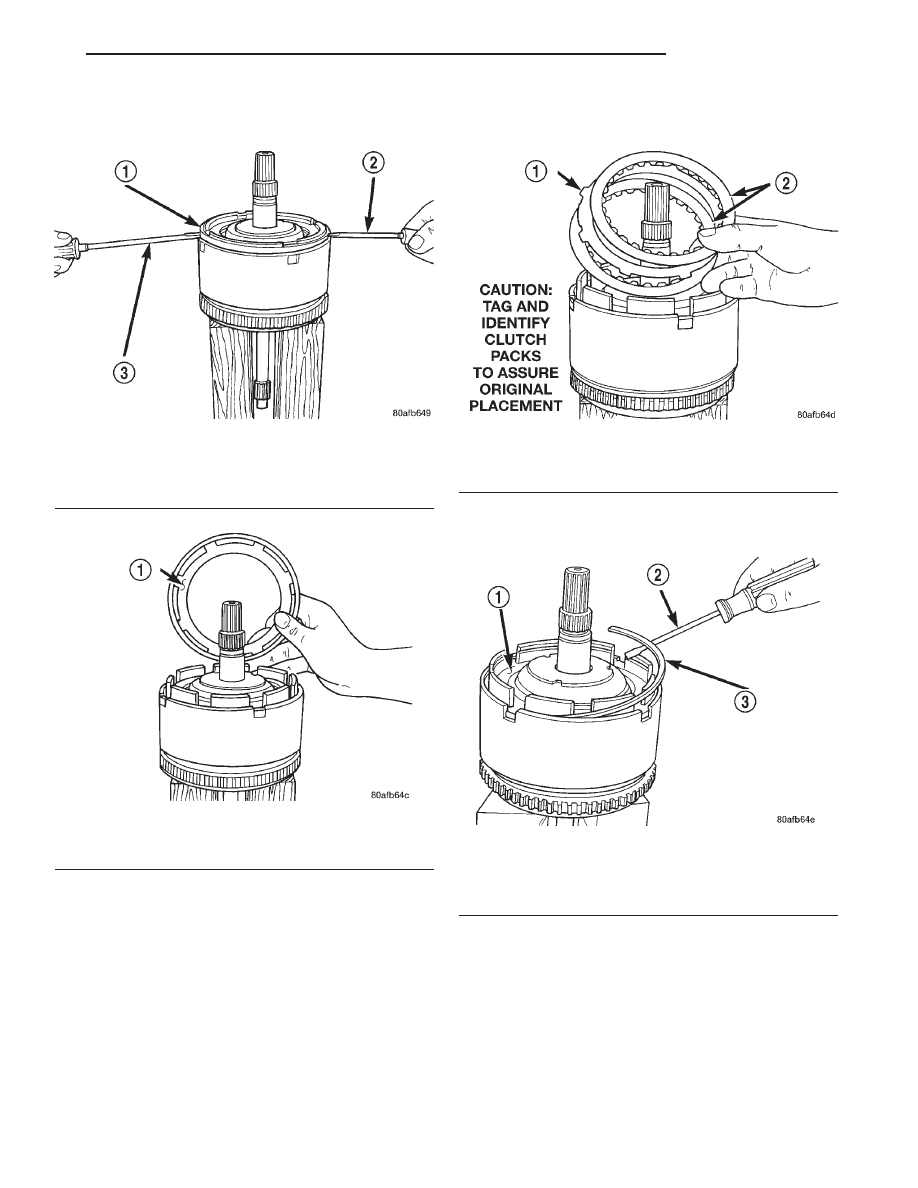

Fig. 227 Pry Reverse Clutch Reaction Plate

1 – REVERSE CLUTCH REACTION PLATE
2 – SCREWDRIVER
3 – SCREWDRIVER

Fig. 228 Reverse Clutch Reaction Plate

1 – REVERSE CLUTCH REACTION PLATE (INSTALL FLAT SIDE

DOWN)

Fig. 229 Reverse Clutch Pack

1 – REVERSE CLUTCH PLATE
2 – REVERSE CLUTCH DISC

Fig. 230 OD/Reverse Reaction Plate Snap Ring

1 – OD/REVERSE PRESSURE PLATE
2 – SCREWDRIVER
3 – OD/REVERSE PRESSURE PLATE SNAP RING

JX

TRANSAXLE

21 - 81

DISASSEMBLY AND ASSEMBLY (Continued)

(7) Remove OD/Reverse reaction plate (Fig. 231).

(8) Remove OD/Reverse reaction plate wave snap

ring (Fig. 232).

(9) Remove OD shaft/hub and OD clutch pack (Fig.

233) (Fig. 234).

NOTE: Tag overdrive clutch pack for reassembly
identification.

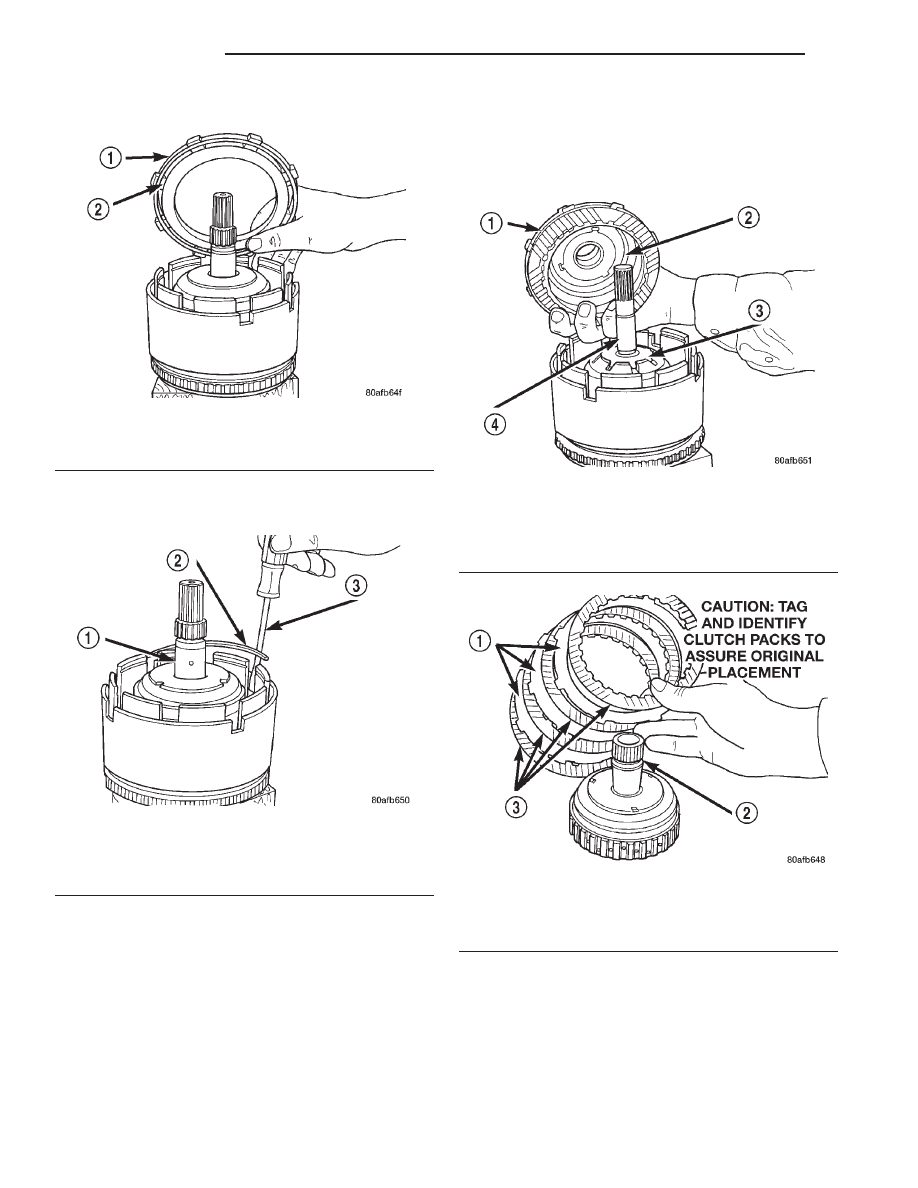

Fig. 231 OD/Reverse Reaction Plate

1 – OD/REVERSE PRESSURE PLATE (STEP SIDE DOWN)
2 – (STEP SIDE DOWN)

Fig. 232 Waved Snap Ring

1 – OVERDRIVE SHAFT ASSEMBLY
2 – OD/REVERSE CLUTCH WAVED SNAP RING
3 – SCREWDRIVER

Fig. 233 Remove OD Clutch Pack

1 – OVERDRIVE SHAFT ASSEMBLY AND OD CLUTCH PACK
2 – #3 THRUST PLATE
3 – #3 THRUST WASHER
4 – UNDERDRIVE SHAFT ASSEMBLY

Fig. 234 Overdrive Clutch Pack

1 – OVERDRIVE CLUTCH PLATE
2 – OVERDRIVE SHAFT ASSEMBLY
3 – OVERDRIVE CLUTCH DISC

21 - 82

TRANSAXLE

JX

DISASSEMBLY AND ASSEMBLY (Continued)
