(10) Remove and inspect #3 & #4 thrust washers

(Fig. 235).

(11) Remove the underdrive shaft assembly (Fig.

236).

(12) Remove the #2 needle bearing (Fig. 237).

NOTE: The OD/UD Reaction Plate, Snap Rings, and
Input Clutches Retainer is not interchangeable with
previous year 41TE components. The snap rings
are thicker and the position of the ring lands have
changed.

(13) Remove the OD/UD reaction plate tapered

snap ring (Fig. 238).

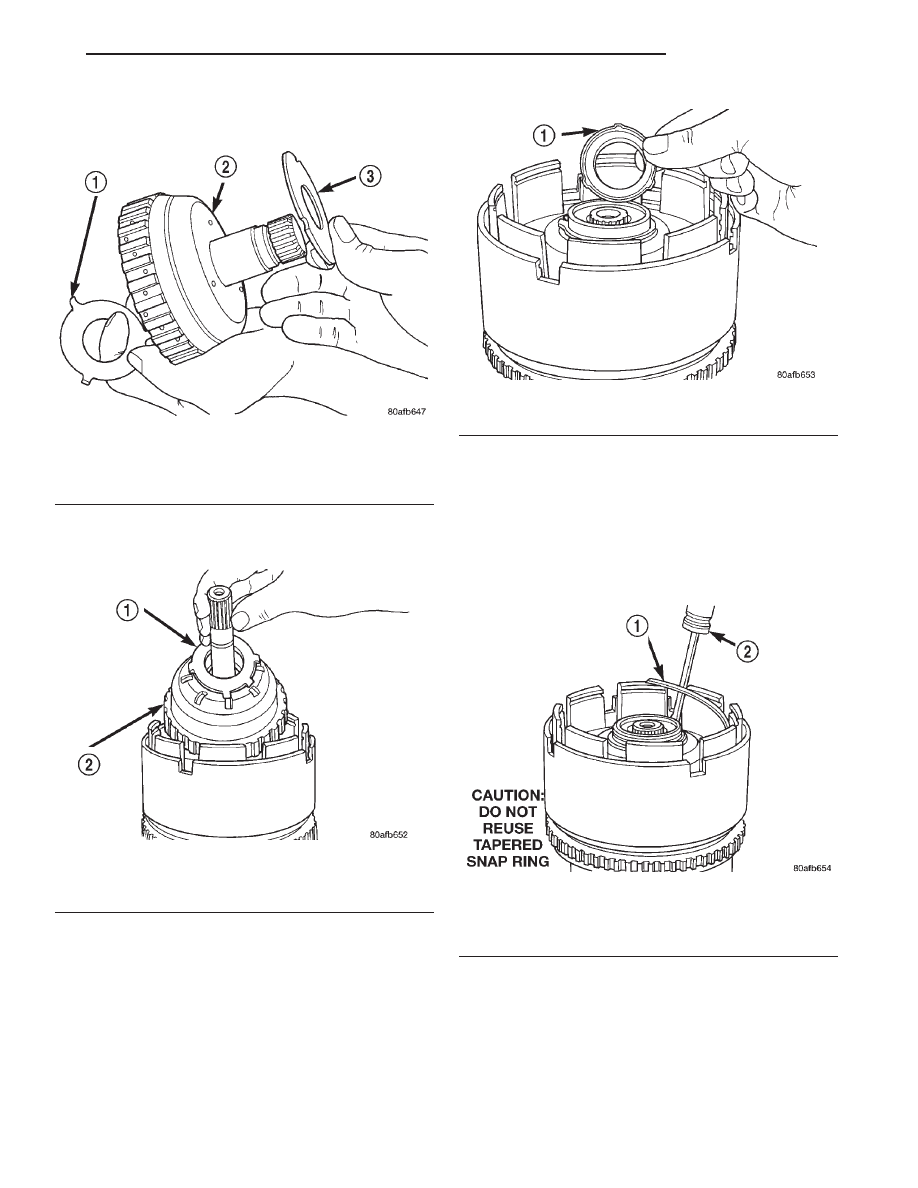

Fig. 235 #3&4 Thrust Washers

1 – #3 THRUST PLATE (3 TABS)
2 – OD SHAFT ASSEMBLY
3 – #4 THRUST PLATE (3 SLOTS)

Fig. 236 Underdrive Shaft Assembly

1 – #3 THRUST WASHER (5 TABS)
2 – UNDERDRIVE SHAFT ASSEMBLY

Fig. 237 No. 2 Needle Bearing

1 – #2 NEEDLE BEARING (NOTE 3 TABS)

Fig. 238 OD/UD Reaction Plate Tapered Snap Ring

1 – OVERDRIVE/UNDERDRIVE CLUTCHES REACTION PLATE

TAPERED SNAP RING

2 – SCREWDRIVER (DO NOT SCRATCH REACTION PLATE)

JX

TRANSAXLE

21 - 83

DISASSEMBLY AND ASSEMBLY (Continued)

NOTE: The OD/UD clutch reaction plate has a step
on both sides. Install the OD/UD clutches reaction
plate tapered step side up.

(14) Remove the OD/UD reaction plate (Fig. 239).

(15) Remove the first UD clutch disc (Fig. 240).

(16) Remove the UD clutch flat snap ring (Fig.

241).

NOTE: Tag underdrive clutch pack for reassembly
identification.

(17) Remove the UD clutch pack (Fig. 242).

CAUTION: Compress return spring just enough to
remove or install snap ring.

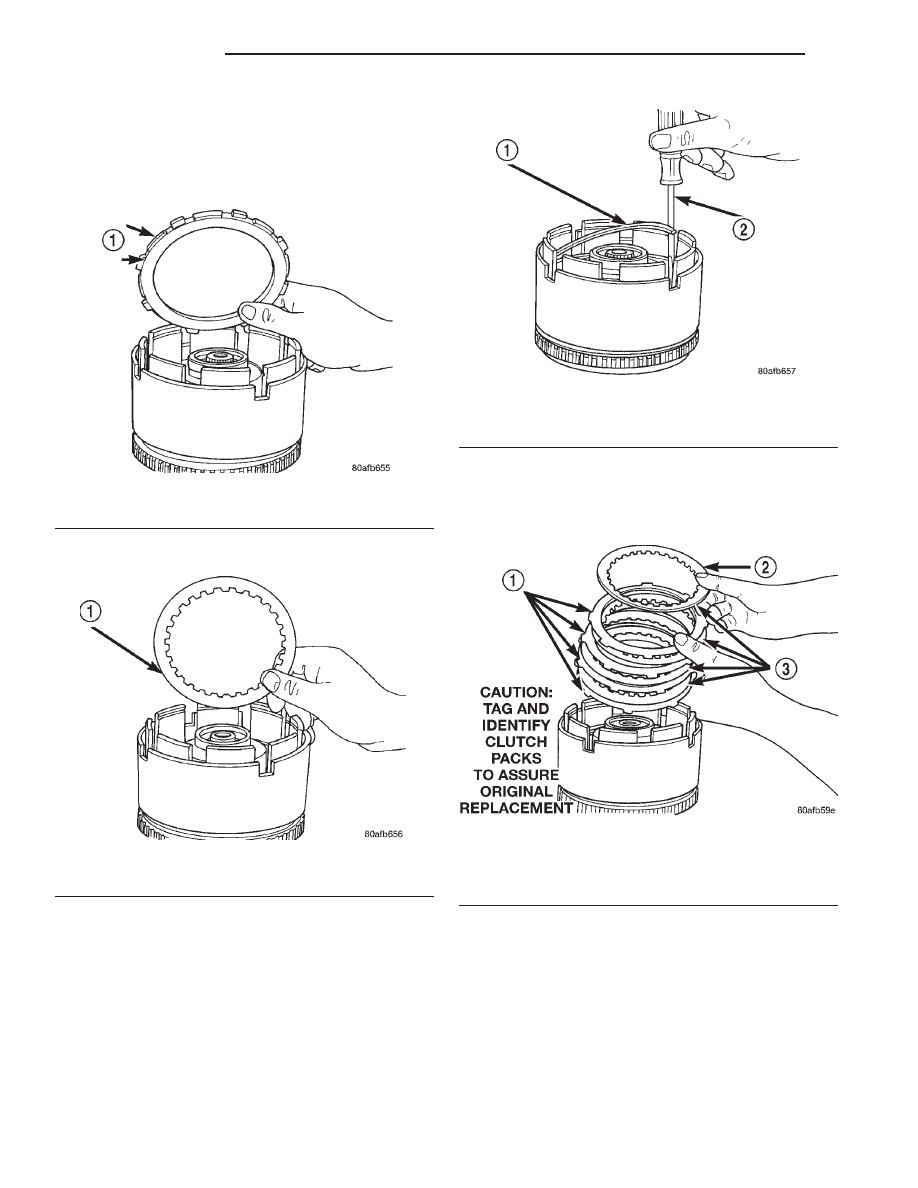

Fig. 239 OD/UD Reaction Plate

1 – OD/UD CLUTCH REACTION PLATE (STEP SIDE DOWN)

Fig. 240 Remove One UD Clutch Disc

1 – ONE UNDERDRIVE CLUTCH DISC

Fig. 241 UD Clutch Flat Snap Ring

1 – UNDERDRIVE CLUTCH REACTION PLATE FLAT SNAP RING
2 – SCREWDRIVER

Fig. 242 Underdrive Clutch Pack

1 – CLUTCH PLATE
2 – ONE UD CLUTCH DISC
3 – CLUTCH DISC

21 - 84

TRANSAXLE

JX

DISASSEMBLY AND ASSEMBLY (Continued)

(18) Using Tool 5059A and an arbor press, com-

press UD clutch piston enough to remove snap ring
(Fig. 243) (Fig. 244).

(19) Remove spring retainer (Fig. 244).

(20) Remove UD clutch piston (Fig. 245).

(21) Remove input hub tapered snap ring (Fig.

246).

(22) Tap on input hub with soft faced hammer and

separate input hub from OD/Reverse piston and
clutch retainer (Fig. 247) (Fig. 248).

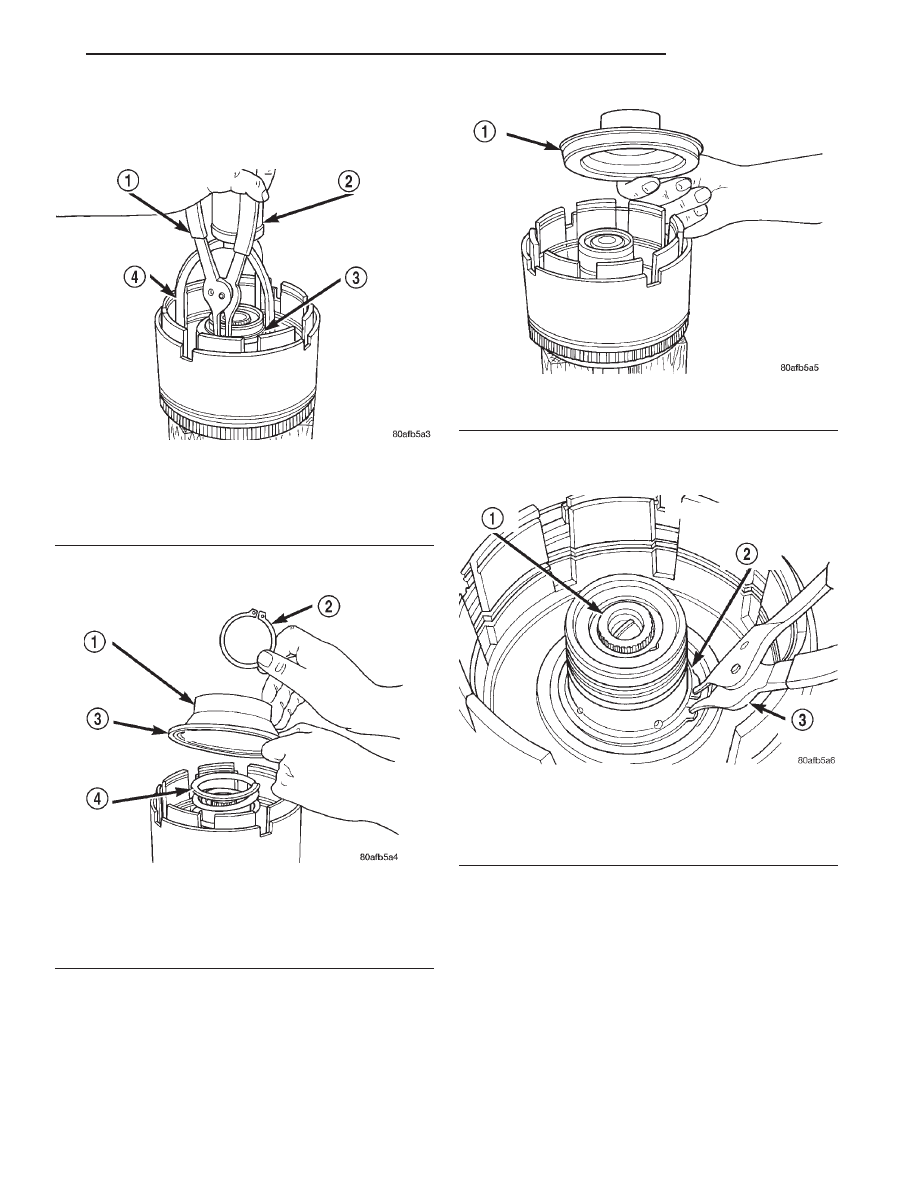

Fig. 243 UD Spring Retainer Snap Ring

1 – SNAP RING PLIERS
2 – ARBOR PRESS RAM
3 – SNAP RING
4 – SPECIAL TOOL 5059A

Fig. 244 UD Return Spring and Retainer

1 – UNDERDRIVE SPRING RETAINER
2 – SNAP RING
3 – SEAL
4 – PISTON RETURN SPRING

Fig. 245 Underdrive Clutch Piston

1 – PISTON

Fig. 246 Input Hub Tapered Snap Ring

1 – INPUT SHAFT
2 – INPUT HUB SNAP RING (TAPERED SIDE UP WITH TABS IN

CAVITY)

3 – SNAP RING PLIERS

JX

TRANSAXLE

21 - 85

DISASSEMBLY AND ASSEMBLY (Continued)

(23) Separate clutch retainer from OD/Reverse pis-

ton (Fig. 249).

(24) Using Tool 6057 and an arbor press, compress

return OD/Reverse piston return spring just enough
to remove snap ring (Fig. 250) (Fig. 251).

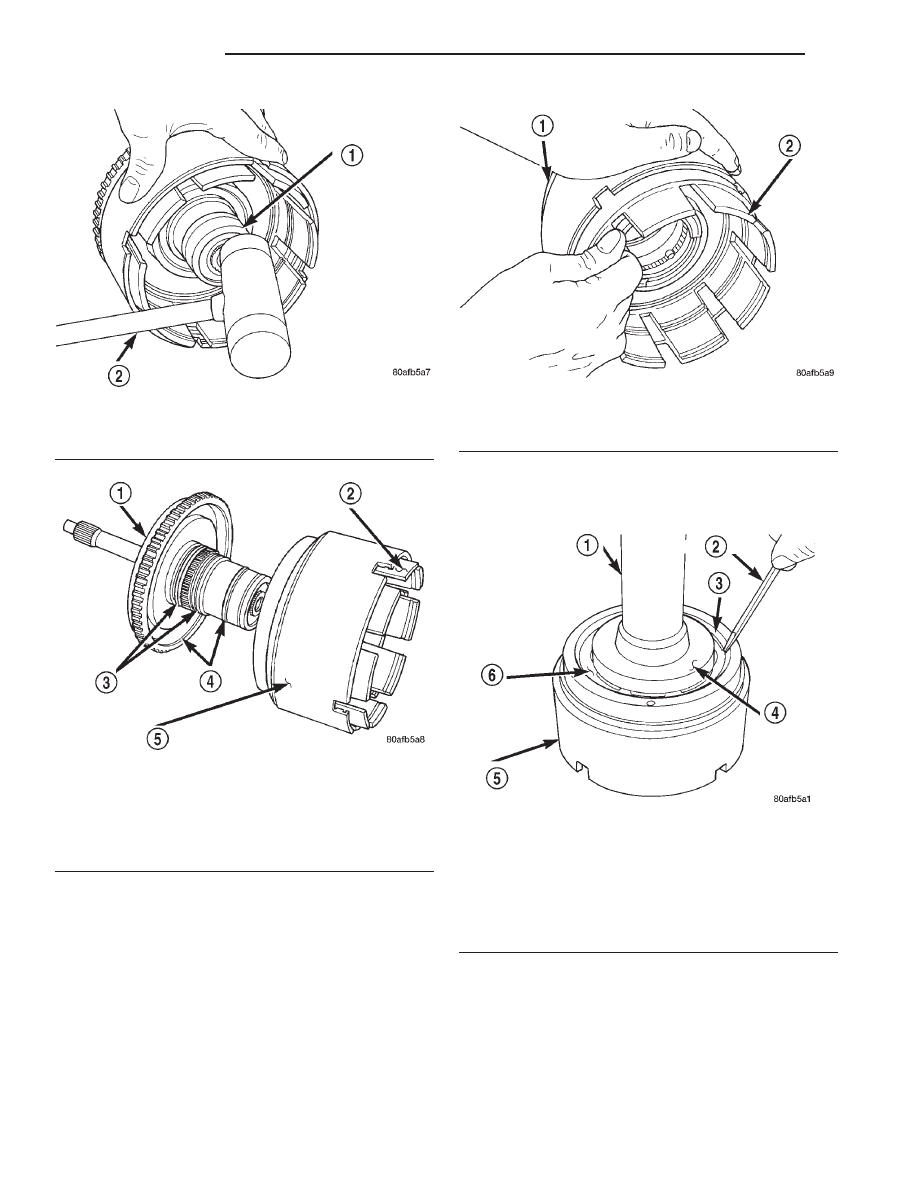

Fig. 247 Tap on Input Hub

1 – INPUT SHAFT AND HUB ASSEMBLY
2 – PLASTIC HAMMER

Fig. 248 Input Hub Removed

1 – INPUT SHAFT AND HUB ASSEMBLY
2 – INPUT CLUTCHES RETAINER
3 – O-RING
4 – SEAL
5 – OVERDRIVE/REVERSE PISTON

Fig. 249 Pull Retainer from Piston

1 – OVERDRIVE/REVERSE PISTON
2 – INPUT CLUTCHES RETAINER

Fig. 250 Remove Snap Ring

1 – ARBOR PRESS RAM (COMPRESS RETURN SPRING JUST

ENOUGH TO REMOVE OR INSTALL SNAP RING)

2 – SCREWDRIVER
3 – SNAP RING
4 – SPECIAL TOOL 6057
5 – OD/REVERSE PISTON
6 – RETURN SPRING

21 - 86

TRANSAXLE

JX

DISASSEMBLY AND ASSEMBLY (Continued)
