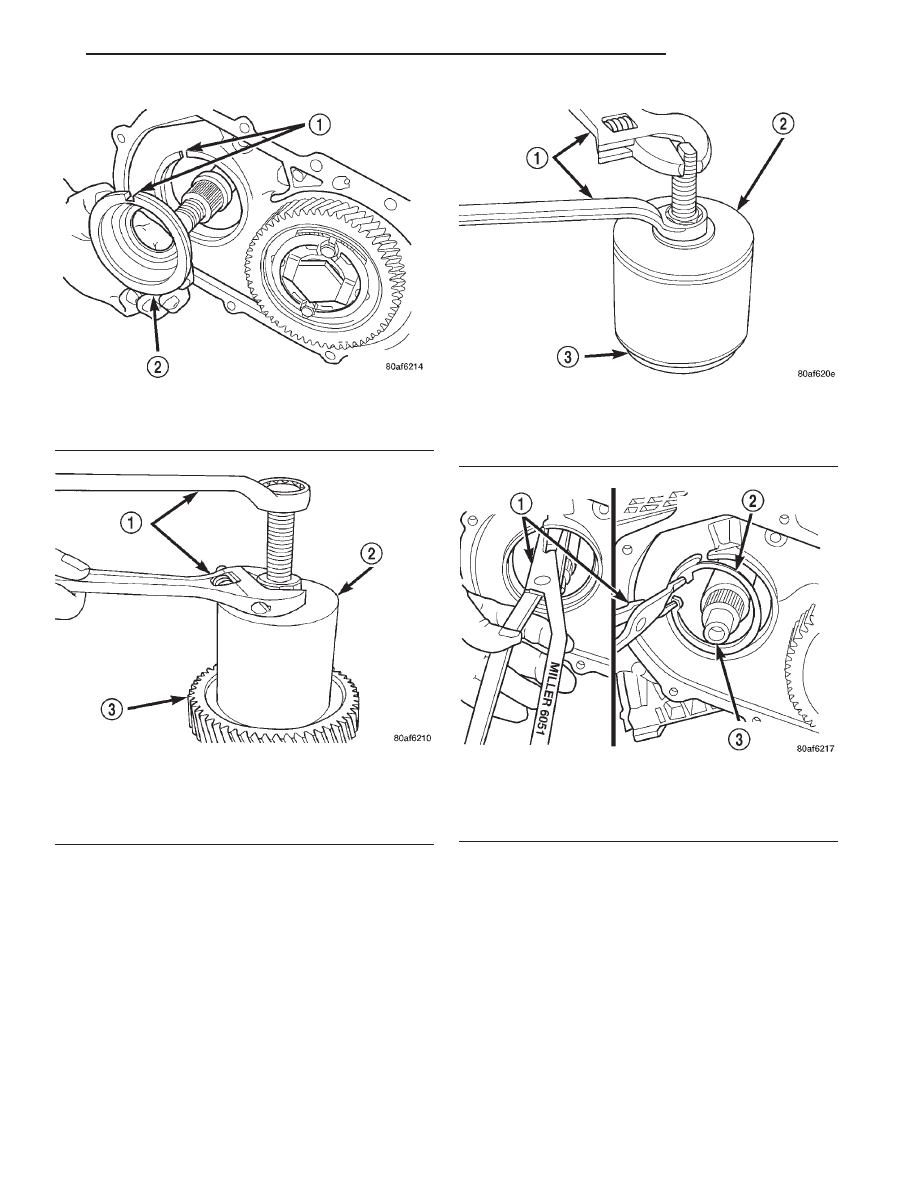

Fig. 188 Remove Bearing Cup Retainer

1 – ALIGN INDEXING TAB TO SLOT
2 – BEARING CUP RETAINER

Fig. 189 Remove Transfer Gear Bearing Cone

1 – WRENCHES
2 – TOOL 5048 WITH JAWS TOOL 5048–4 AND BUTTON TOOL

L-4539–2

3 – TRANSFER SHAFT GEAR

Fig. 190 Remove Transfer Shaft Bearing Cup

1 – WRENCHES
2 – TOOL 6062
3 – TRANSFER SHAFT BEARING CUP RETAINER

Fig. 191 Remove Transfer Shaft Bearing Snap Ring

1 – SNAP RING PLIERS TOOL 6051
2 – TRANSFER SHAFT BEARING SNAP RING
3 – TRANSFER SHAFT

JX

TRANSAXLE

21 - 71

DISASSEMBLY AND ASSEMBLY (Continued)

NOTE: Screw

Tool

5049-A onto

transfer

shaft.

Remove transfer shaft.

NOTE: Remove output gear stirrup and strap bolts.

All transaxles utilize a stirrup and retaining strap

that is attached to the output gear. The stirrup pre-
vents the output gear retaining bolt from turning
and backing out of the rear carrier. The strap is used
to hold the stirrup to the output gear and prevent
the stirrup retaining bolts from backing out.

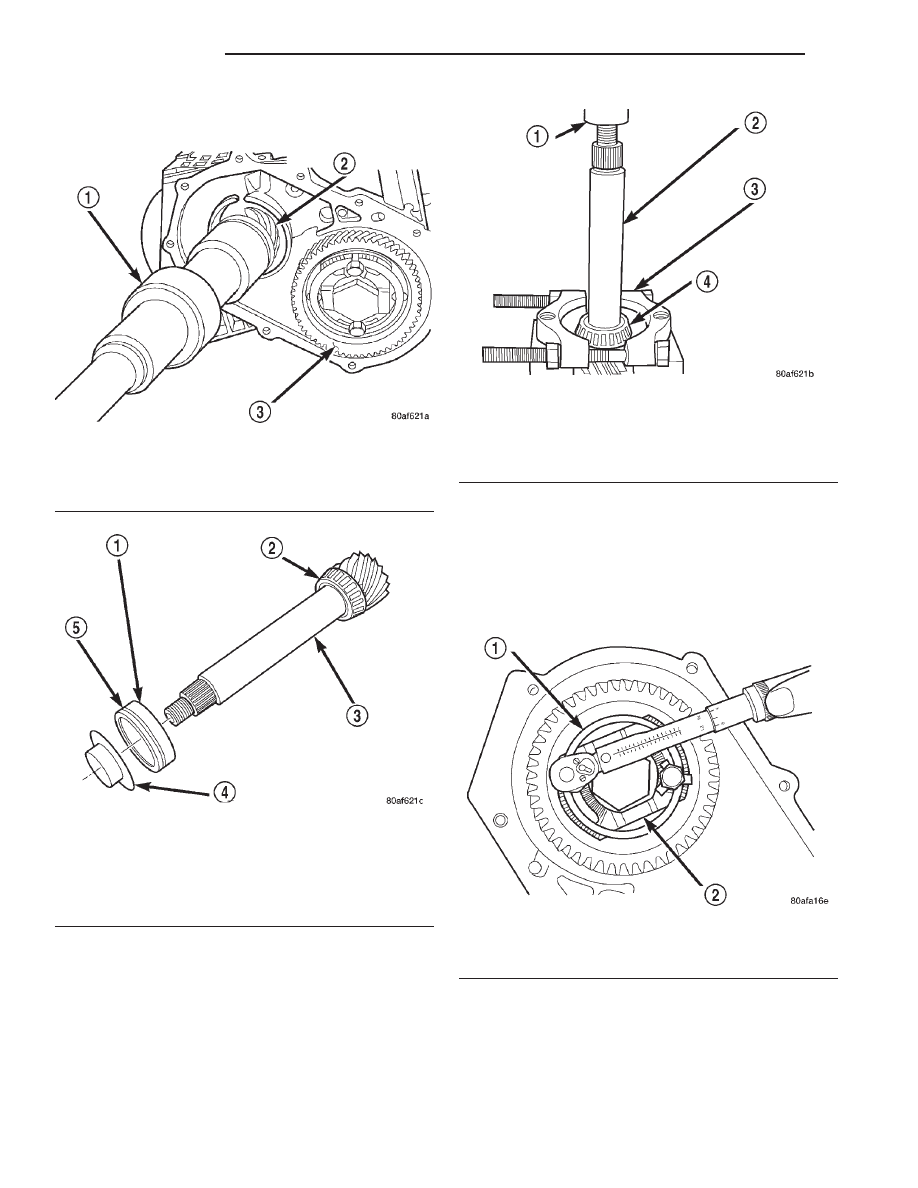

Fig. 192 Remove Transfer Shaft

1 – SPECIAL TOOL 5049–A
2 – TRANSFER SHAFT
3 – OUTPUT GEAR

Fig. 193 Bearing Cup Removed

1 – BEARING CUP
2 – BEARING CONE
3 – TRANSFER SHAFT
4 – OIL BAFFLE
5 – O-RING

Fig. 194 Remove Transfer Shaft Bearing Cone

1 – ARBOR PRESS RAM
2 – TRANSFER SHAFT
3 – TOOL P-334
4 – BEARING CONE

Fig. 195 Loosen Stirrup Strap Bolts

1 – RETAINING STRAP
2 – STIRRUP

21 - 72

TRANSAXLE

JX

DISASSEMBLY AND ASSEMBLY (Continued)

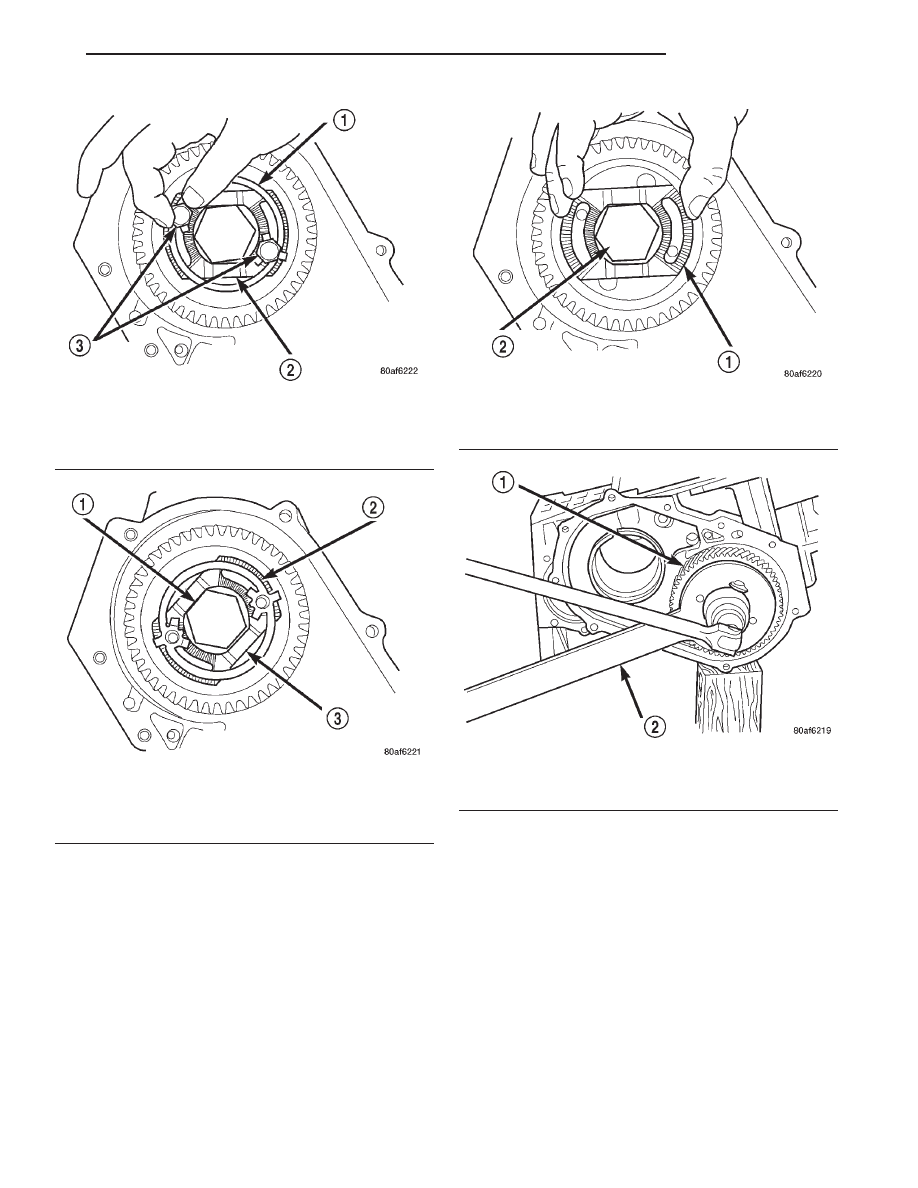

Fig. 196 Remove Strap Bolts

1 – RETAINING STRAP
2 – STIRRUP
3 – RETAINING STRAP BOLTS

Fig. 197 Remove Stirrup Strap

1 – OUTPUT GEARBOLT
2 – RETAINING STRAP
3 – STIRRUP

Fig. 198 Remove Stirrup

1 – STIRRUP
2 – OUTPUT GEAR RETAINING BOLT

Fig. 199 Remove Output Gear Bolt

1 – OUTPUT GEAR
2 – TOOL 6259

JX

TRANSAXLE

21 - 73

DISASSEMBLY AND ASSEMBLY (Continued)

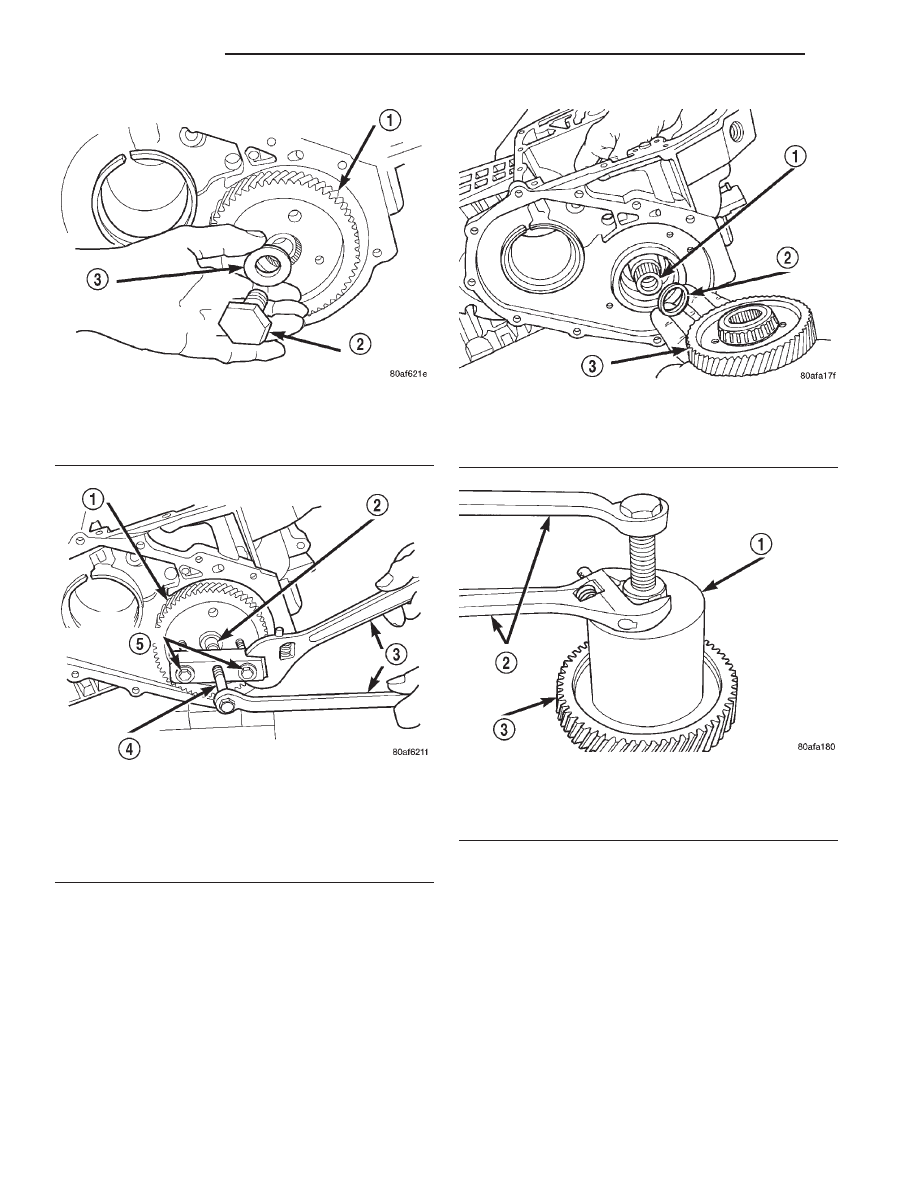

Fig. 200 Output Gear Bolt and Washer

1 – OUTPUT GEAR
2 – BOLT
3 – CONED LOCK WASHER

Fig. 201 Remove Output Gear

1 – OUTPUT GEAR
2 – BUTTON TOOL 6055
3 – WRENCHES
4 – TOOL L-4407
5 – BOLTS TOOL L-4407–6

Fig. 202 Output Gear and (Select) Shim

1 – REAR CARRIER ASSEMBLY
2 – SHIM (SELECT)
3 – OUTPUT GEAR

Fig. 203 Remove Bearing Cone

1 – TOOL 5048 WITH JAWS 5048–5 AND BUTTON L-4539–2
2 – WRENCHES
3 – OUTPUT GEAR

21 - 74

TRANSAXLE

JX

DISASSEMBLY AND ASSEMBLY (Continued)
