NOTE: Verify that Miller Tool 5058 is centered prop-
erly to the 2/4 clutch retainer before depressing the
tool.

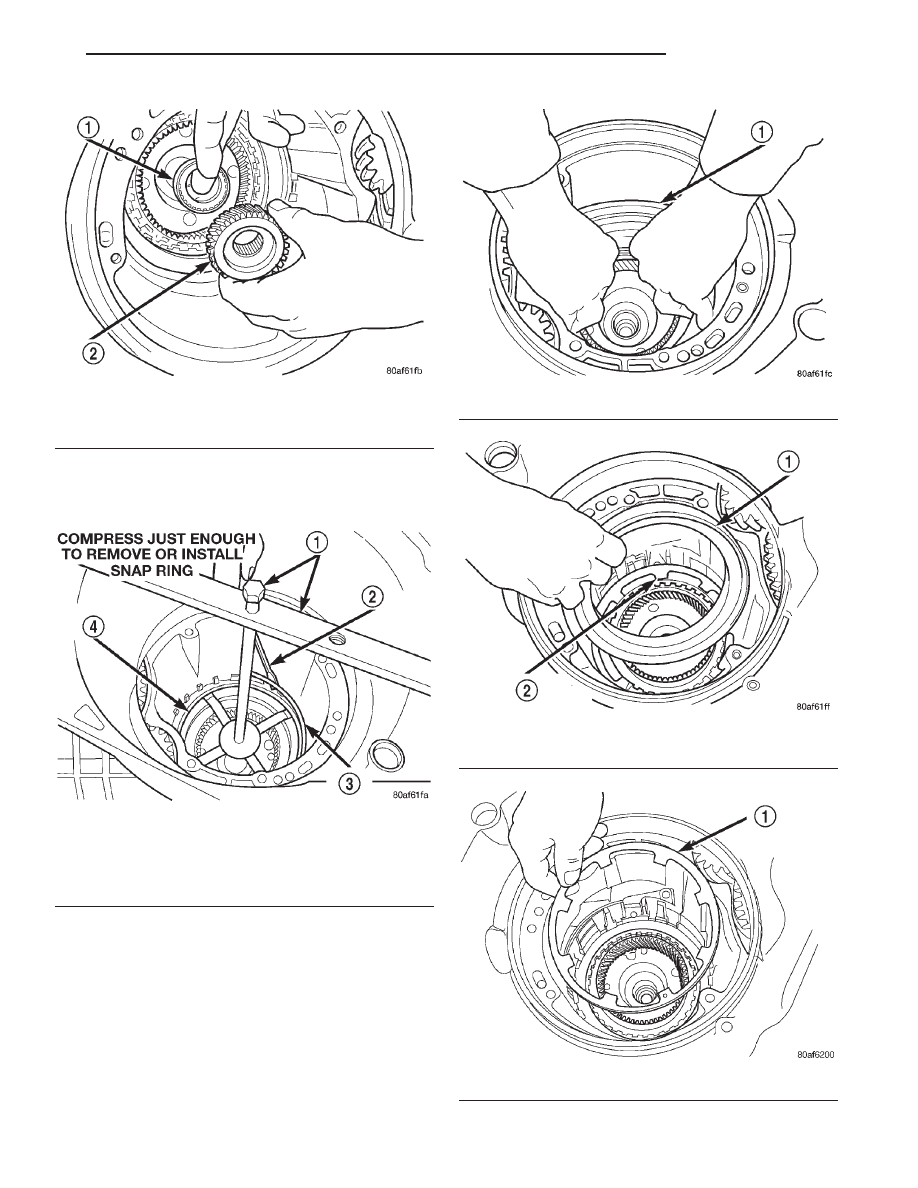

Fig. 171 Remove Rear Sun Gear

1 – #7 NEEDLE BEARING
2 – REAR SUN GEAR

Fig. 172 Remove 2/4 Clutch Retainer Snap Ring

1 – TOOL 5058
2 – SCREWDRIVER
3 – SNAP RING
4 – 2/4 CLUTCH RETAINER

Fig. 173 Remove 2/4 Clutch Retainer

1 – 2/4 CLUTCH RETAINER

Fig. 174 2/4 Clutch Retainer

1 – 2/4 CLUTCH RETAINER
2 – 2/4 CLUTCH RETURN SPRING

Fig. 175 Remove 2/4 Clutch Return Spring

1 – 2/4 CLUTCH RETURN SPRING

JX

TRANSAXLE

21 - 67

DISASSEMBLY AND ASSEMBLY (Continued)

NOTE: Tag 2/4 clutch pack for reassembly identifi-
cation.

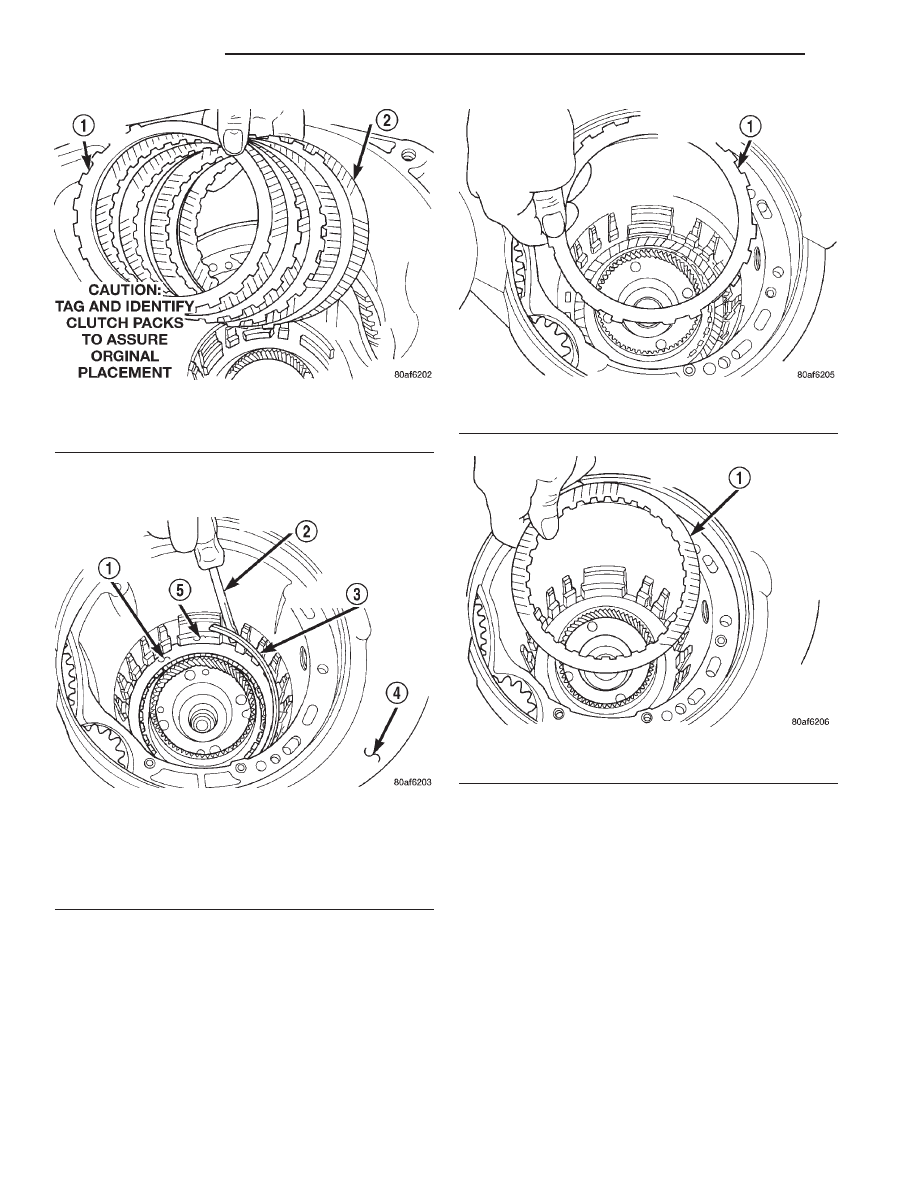

Fig. 176 Remove 2/4 Clutch Pack

1 – CLUTCH PLATE (4)
2 – CLUTCH DISC (4)

Fig. 177 Remove Tapered Snap Ring

1 – LOW/REVERSE CLUTCH REACTION PLATE
2 – SCREWDRIVER
3 – LOW/REVERSE TAPERED SNAP RING (TAPERED SIDE UP)
4 – OIL PAN FACE
5 – LONG TAB

Fig. 178 Remove Low/Reverse Reaction Plate

1 – LOW/REVERSE REACTION PLATE (FLAT SIDE UP)

Fig. 179 Remove One Disc

1 – ONE DISC FROM LOW/REVERSE CLUTCH

21 - 68

TRANSAXLE

JX

DISASSEMBLY AND ASSEMBLY (Continued)

NOTE: Tag low/reverse clutch pack for reassembly
identification.

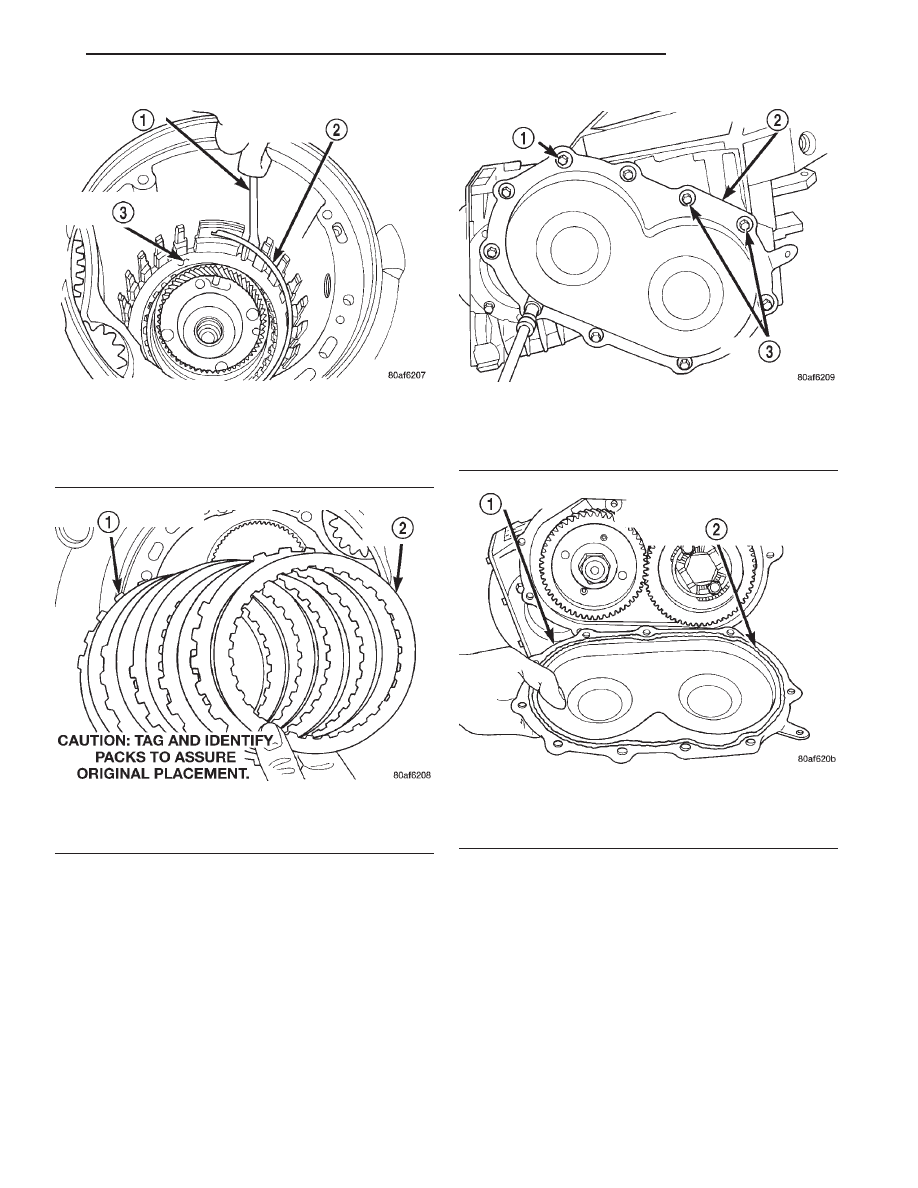

Fig. 180 Remove Low/Reverse Reaction Plate Snap

Ring

1 – SCREWDRIVER
2 – LOW/REVERSE REACTION PLATE FLAT SNAP RING
3 – DO NOT SCRATCH CLUTCH PLATE

Fig. 181 Remove Low/Reverse Clutch Pack

1 – CLUTCH PLATES (5)
2 – CLUTCH DISCS (5)

Fig. 182 Remove Rear Cover Bolts

1 – REAR COVER BOLTS
2 – REAR COVER
3 – USE SEALANT ON BOLTS

Fig. 183 Remove Rear Cover

1 – REAR COVER
2 – 1/8 INCH BEAD OF MOPAR SILICONE RUBBER ADHESIVE

SEALANT AS SHOWN

JX

TRANSAXLE

21 - 69

DISASSEMBLY AND ASSEMBLY (Continued)

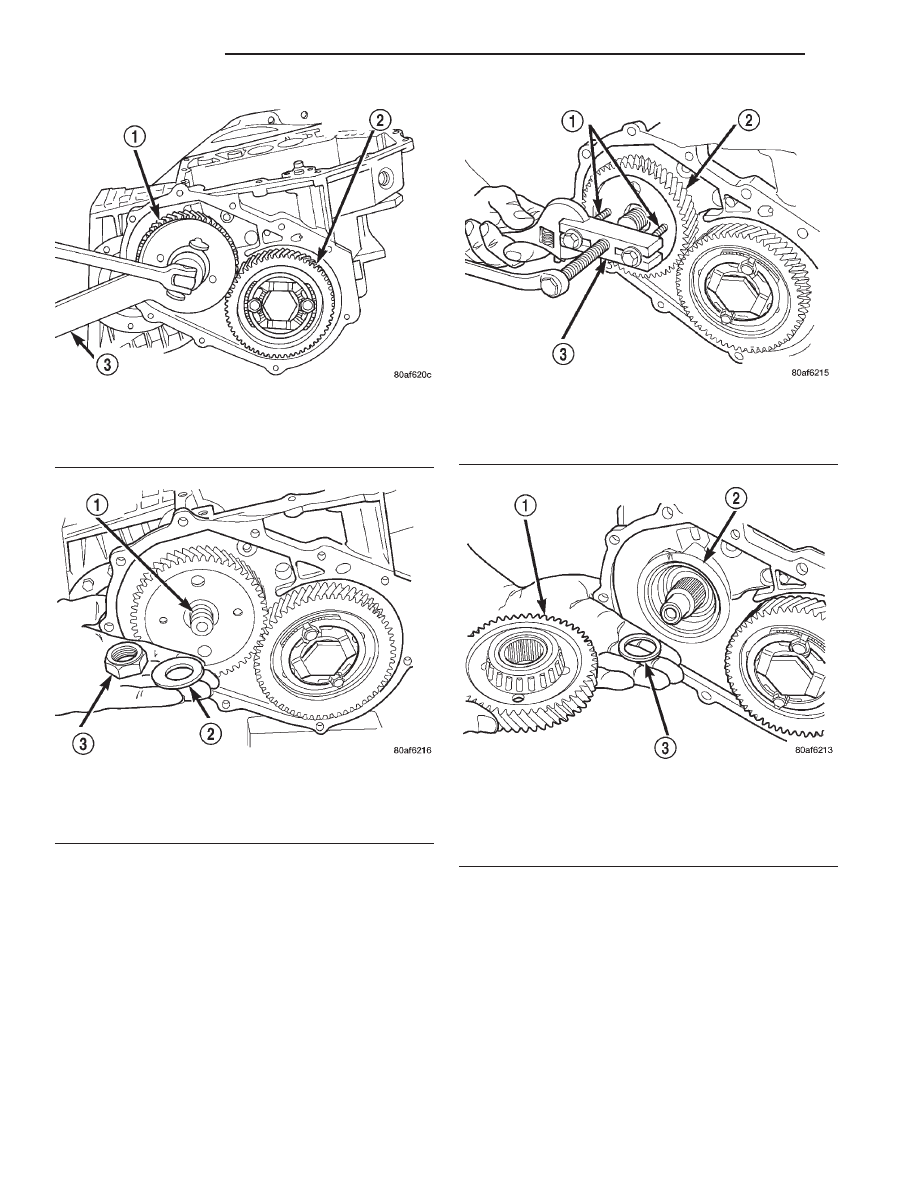

Fig. 184 Remove Transfer Shaft Gear Nut

1 – TRANSFER SHAFT GEAR
2 – OUTPUT GEAR
3 – SPECIAL TOOL 6259

Fig. 185 Transfer Shaft Gear Nut and Coned Washer

1 – TRANSFER SHAFT
2 – LOCK WASHER
3 – NUT

Fig. 186 Remove Transfer Shaft Gear

1 – SPECIAL TOOL L-4407–6
2 – TRANSFER SHAFT GEAR
3 – SPECIAL TOOL L-4407

Fig. 187 Remove Transfer Shaft Gear and (Select)

Shim

1 – TRANSFER SHAFT GEAR
2 – BEARING CUP RETAINER
3 – SHIM (SELECT)

21 - 70

TRANSAXLE

JX

DISASSEMBLY AND ASSEMBLY (Continued)
