(16) Remove the upper ball joint stud from the

steering knuckle using Puller, Special Tool, C3894-A
(Fig. 38).

(17) Remove steering knuckle from vehicle.
(18) Mount steering knuckle securely in a vise.
(19) Remove the 3 bolts (Fig. 39) attaching the

hub/bearing assembly to the steering knuckle.

(20) Remove the hub and bearing assembly out

from the front of the steering knuckle.

NOTE: If bearing will not come out of steering
knuckle, it can be tapped out using a soft faced
hammer.

INSTALLATION

(1) Thoroughly clean all hub and bearing assembly

mounting surfaces on steering knuckle.

(2) Install

the

replacement

hub

and

bearing

assembly in steering knuckle aligning bolt boles in
bearing flange with holes in steering knuckle.

(3) Install the 3 mounting bolts (Fig. 39) and

tighten evenly to ensure bearing is square to face of
steering knuckle. The tighten the 3 mounting bolts
(Fig. 39) to a torque of 110 N·m (80 ft. lbs.).

(4) Slide drive shaft back into front hub and bear-

ing assembly.

(5) Install the steering knuckle on the lower con-

trol arm ball joint.

(6) Install the steering knuckle to lower ball joint

castle nut.

(7) Install

upper

ball

joint

stud

in

steering

knuckle.

(8) Install the steering knuckle to upper ball joint

stud castle nut.

(9) Using a crow foot and torque wrench, tighten

the upper and lower ball joint castle nuts to the fol-
lowing torque specifications.

• Lower ball joint castle nut 74 N·m (55 ft. lbs.).

• Upper ball joint castle nut 62 N·m (45 ft. lbs.).
(10) If equipped with antilock brakes install the

speed sensor cable routing bracket on the steering
knuckle (Fig. 33) and securely tighten attaching bolt.

CAUTION: When

installing

tie

rod

on

steering

knuckle the heat shield (Fig. 40) must be installed.
If heat shield is not installed, tie rod seal boot can
fail due to excessive heat from brake rotor.

(11) Install tie rod end into the steering knuckle.

Start tie rod end to steering knuckle attaching nut
onto stud of tie rod end. While holding the stud of
the tie rod end stationary, tighten tie rod end to
steering knuckle attaching nut (Fig. 31). Then using
a crowfoot and 11/32 socket tighten the attaching nut
to a torque of 61 N·m (45 ft. lbs.) (Fig. 40).

(12) Install rotor on hub and bearing.
(13) Install disc brake caliper assembly on steering

knuckle. Caliper is installed by first sliding top of
caliper under top abutment on steering knuckle.
Then installing bottom of caliper against bottom
abutment of steering knuckle (Fig. 41).

(14) Install disc brake caliper assembly to steering

knuckle guide pin bolts (Fig. 27). Tighten caliper
assembly guide pin bolts to a torque of 31 N·m (23 ft.
lbs.).

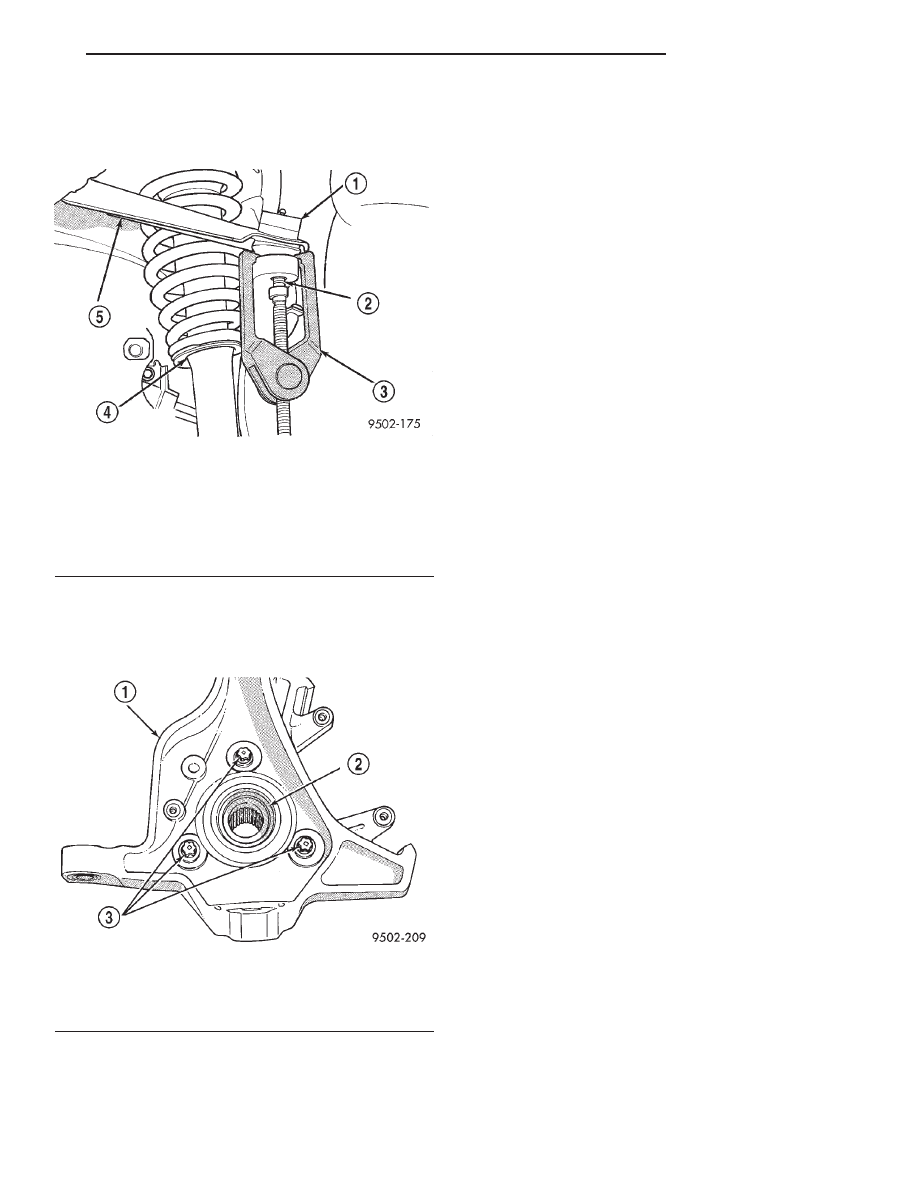

Fig. 38 Ball Joint Stud Removal From Steering

Knuckle

1 – BALL JOINT
2 – BALL JOINT STUD
3 – SPECIAL TOOL C3894–A
4 – SHOCK ABSORBER ASSEMBLY
5 – UPPER CONTROL ARM

Fig. 39 Hub/Bearing Attaching Bolts

1 – STEERING KNUCKLE
2 – HUB/BEARING ASSEMBLY
3 – HUB/BEARING ATTACHING BOLTS

JX

SUSPENSION

2 - 25

REMOVAL AND INSTALLATION (Continued)

(15) Clean all foreign matter from the threads of

the outer C/V joint stub axle. Install hub nut onto
the driveshaft stub axle.

(16) With vehicle brakes applied to keep stub axle

from turning, tighten hub nut to a torque of 142 N·m
(105 ft. lbs.) of torque.

(17) Install front wheel and tire assembly. Install

front wheel lug nuts and tighten in correct sequence.
Tighten nuts to a torque of 135 N·m (100 ft.lbs.).

(18) Lower vehicle.
(19) Set front toe on vehicle to required specifica-

tion. Use procedure listed under WHEEL ALIGN-
MENT, in the SUSPENSION group of this service
manual.

UPPER CONTROL ARM (FRONT)

REMOVAL

(1) Remove the front shock assembly from the

vehicle. Refer to SHOCK ASSEMBLY (FRONT) in
this section for the required procedure.

(2) Disassemble the shock assembly until the

upper (shock absorber/upper control arm) mounting
bracket is removed from the coil spring. Refer to
SHOCK ASSEMBLY (FRONT) in the DISASSEM-
BLY AND ASSEMBLY section of this group for the
required procedure.

(3) Remove the 2 bolts attaching the upper control

arm to the bushings in the upper mounting bracket
(Fig. 42).

(4) Remove the upper control arm from the mount-

ing bracket.

INSTALLATION

(1) Install the upper control arm on the upper

(shock

absorber/upper

control

arm)

mounting

bracket.

(2) Install the 2 bolts attaching the upper control

arm to the bushings in the mounting bracket (Fig.
42). The bolts must be installed from center, so the
heads are toward the coil spring when it is installed.
The bolts MUST be installed so the head of the
bolt will be toward the coil spring when the

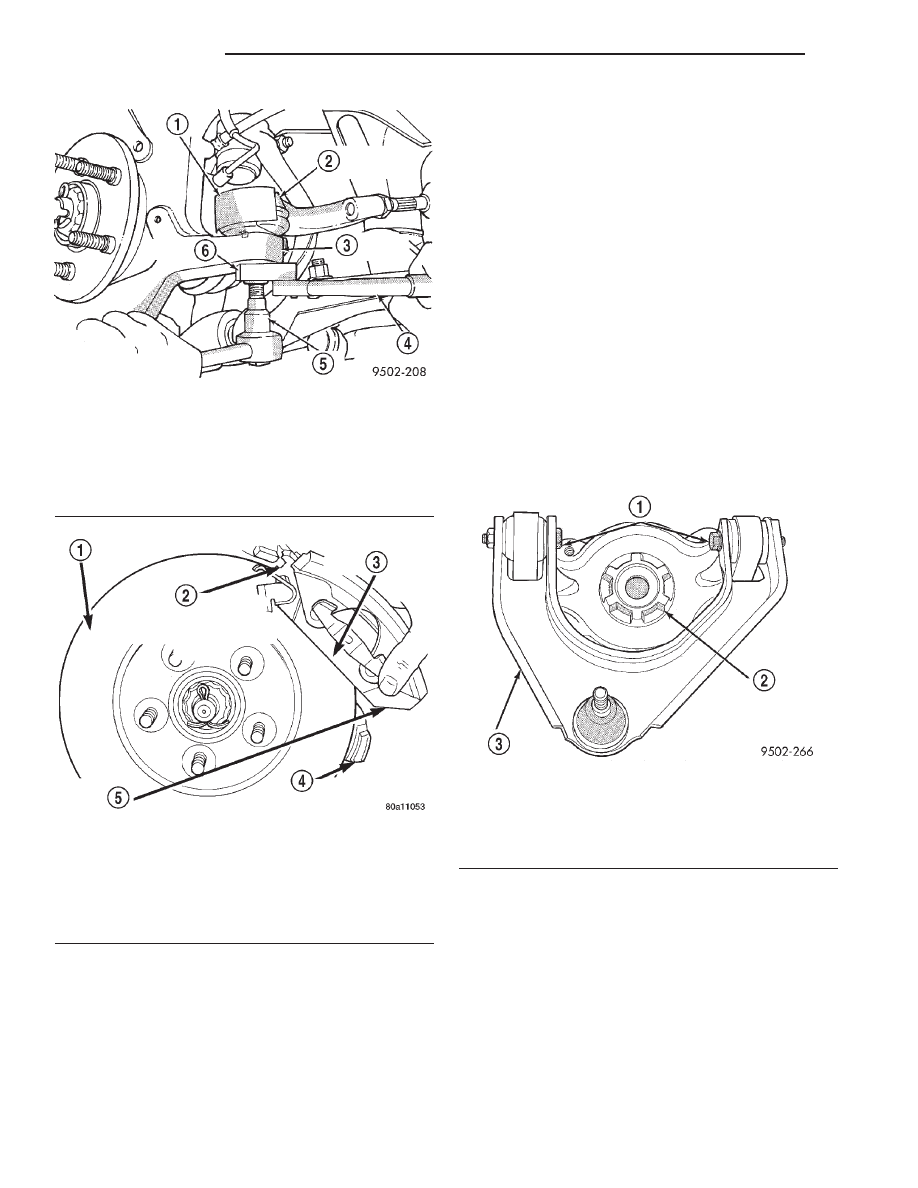

Fig. 40 Torquing Tie Rod End Attaching Nut

1 – HEAT SHIELD
2 – TIE ROD END
3 – STEERING KNUCKLE
4 – TORQUE WRENCH
5 – 11/32 SOCKET
6 – CROWFOOT

Fig. 41 Installing Brake Caliper

1 – ROTOR
2 – INSTALL THIS END OF CALIPER UNDER STEERING

KNUCKLE FIRST

3 – OUTBOARD BRAKE SHOE
4 – STEERING KNUCKLE
5 – DISC BRAKE CALIPER

Fig. 42 Upper Control Arm To Mounting Bracket

Attachment

1 – CONTROL ARM MOUNTING BOLTS
2 – UPPER CONTROL ARM MOUNTING BRACKET
3 – UPPER CONTROL ARM

2 - 26

SUSPENSION

JX

REMOVAL AND INSTALLATION (Continued)

mounting

bracket

is

installed

on

shock

absorber (Fig. 42).

CAUTION: For clearance reasons the control arm
mounting bolts must be installed from center, so
the heads are toward the coil spring when it is
installed. Otherwise the bolts may rub the coil
spring, damaging it.

(3) Install the control arm mounting bolt nuts.

Position the control arm at a 90 degree angle to the
mounting bracket and tighten the bolts to a torque of
90 N·m (66 ft. lbs.).

(4) Reinstall the upper mounting bracket and con-

trol arm on the coil spring. Reassemble the front
shock

assembly.

Refer

to

SHOCK

ASSEMBLY

(FRONT) in the DISASSEMBLY AND ASSEMBLY
section of this group for the required procedure.

(5) Reinstall the front shock assembly on the vehi-

cle. Refer to SHOCK ASSEMBLY (FRONT) in this
section for the required installation procedure.

LOWER CONTROL ARM

REMOVAL

(1) Raise vehicle on jack stands or centered on a

frame contact type hoist. See Hoisting in the Lubri-
cation and Maintenance section of this manual, for
the required lifting procedure to be used for this
vehicle.

(2) Remove the tire and wheel from the vehicle.

NOTE: Removing the tie rod end from the steering
knuckle allows the steering knuckle to be turned
further. This allows better access to the steering
knuckle when striking it to remove the ball joint
stud from the steering knuckle.

(3) Remove nut attaching the outer tie rod end to

the steering knuckle (Fig. 43). Nut is to be
removed from tie rod end using the following
procedure, hold tie rod end stud with a 11/32
socket while loosening and removing nut with
wrench (Fig. 43).

(4) Remove the tie rod end from the steering

knuckle using Remover, Special Tool MB-991113 (Fig.
44).

(5) Remove cotter pin and castle nut (Fig. 45) from

stud of lower ball joint.

CAUTION: No tool is to be inserted between the
steering knuckle and the lower ball joint to separate
the lower ball joint from the steering knuckle. The
steering knuckle is to be separated from the ball
joint only using the procedure as described in step
Step 6 below.

CAUTION: When striking the steering knuckle, do
not hit the heat shield covering the ball joint grease
seal. Bending the heat shield against the ball joint
grease seal will cause the grease seal to fail.

(6) Turn steering knuckle so the front of the steer-

ing knuckle is facing as far outboard in the wheel
opening as possible (Fig. 46). Using a hammer, strike
steering knuckle boss (Fig. 46) until steering knuckle
separates from the lower ball joint. When striking

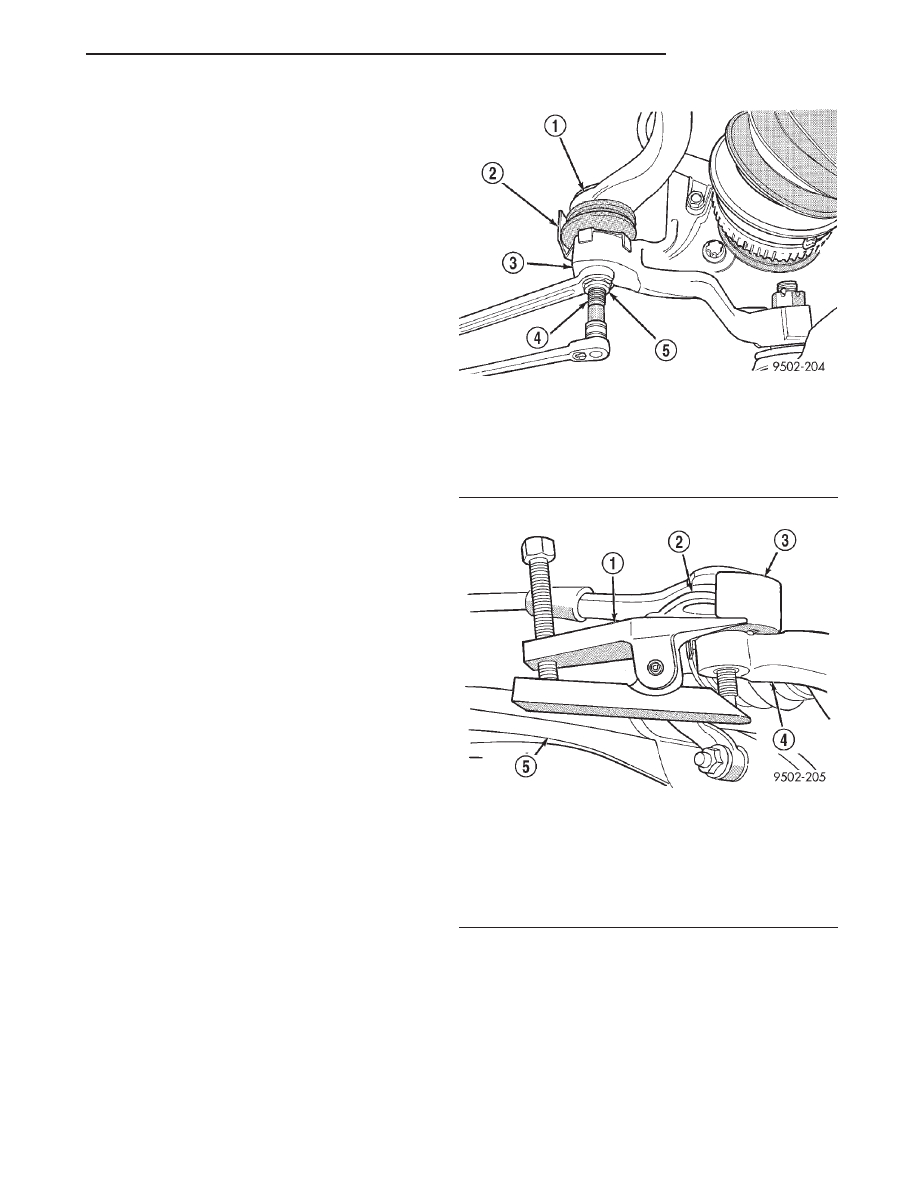

Fig. 43 Tie Rod End Attaching Nut

1 – TIE ROD END
2 – HEAT SHIELD
3 – STEERING KNUCKLE
4 – TIE ROD END STUD
5 – NUT

Fig. 44 Tie Rod End Removal From Steering

Knuckle

1 – SPECIAL TOOL MB-991113
2 – TIE ROD END
3 – HEAT SHIELD
4 – STEERING KNUCKLE
5 – LOWER CONTROL ARM

JX

SUSPENSION

2 - 27

REMOVAL AND INSTALLATION (Continued)

steering knuckle care MUST be taken not to hit
lower control arm or ball joint grease seal.

CAUTION: Pulling the steering knuckle outward
from the vehicle after releasing it from the ball joint,
can separate inner C/V joint. See Driveshafts.

(7) Remove the shock absorber clevis to lower con-

trol arm bushing, nut and thru-bolt. Separate the cle-
vis from lower control arm (Fig. 47).

(8) Remove nut attaching the stabilizer bar link to

the lower control arm (Fig. 48). When removing nut,
hold stud of stabilizer bar link from turning by
inserting an allen wrench in the end of the stud (Fig.
48).

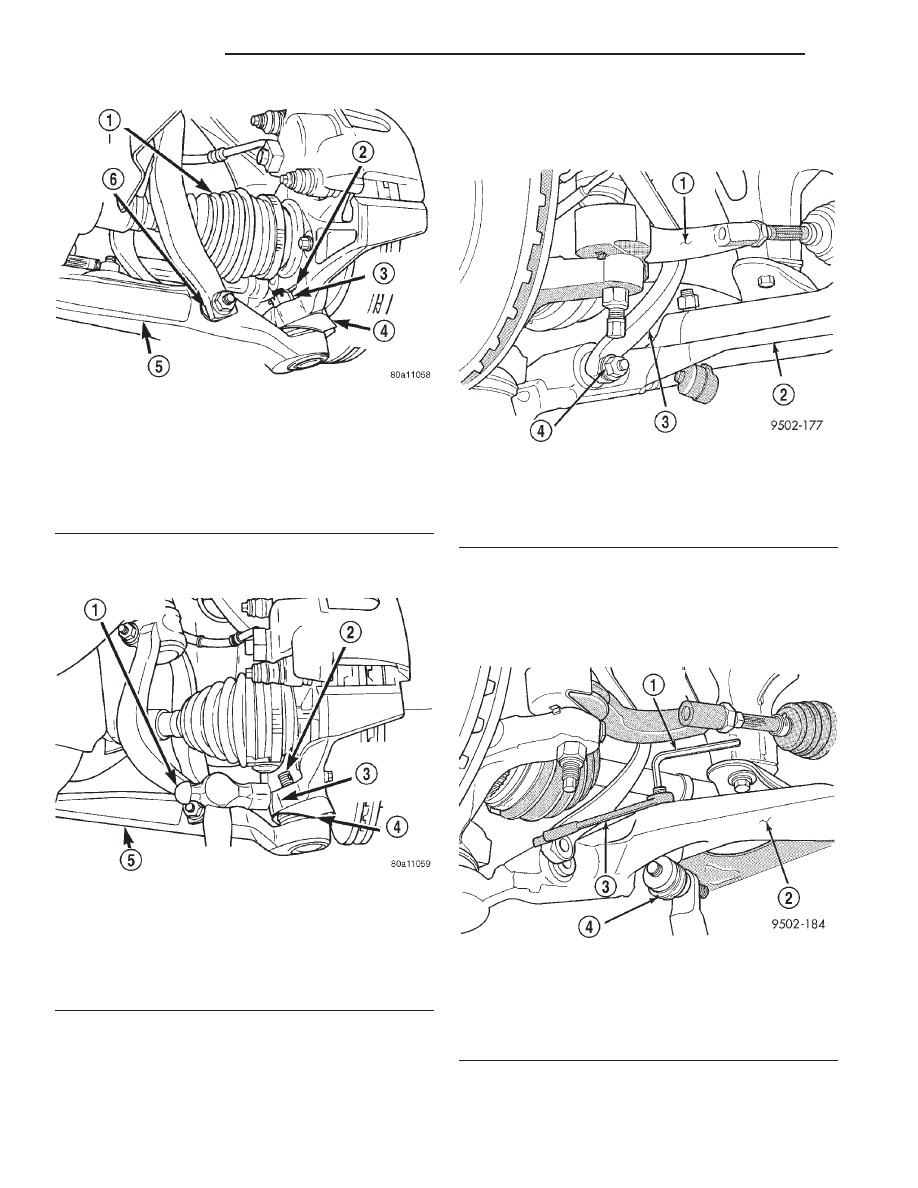

Fig. 45 Lower Ball Joint Attachment To Steering

Knuckle

1 – DRIVESHAFT
2 – COTTER PIN
3 – CASTLE NUT
4 – HEAT SHIELD
5 – LOWER CONTROL ARM
6 – SHOCK ABSORBER CLEVIS

Fig. 46 Separating Lower Ball Joint Stud From

Steering Knuckle

1 – HAMMER
2 – BALL JOINT STUD
3 – STEERING KNUCKLE BOSS
4 – HEAT SHIELD
5 – LOWER CONTROL ARM

Fig. 47 Clevis To Lower Control Arm Attachment

1 – TIE ROD END
2 – LOWER CONTROL ARM
3 – SHOCK ABSORBER CLEVIS
4 – THRU-BOLT

Fig. 48 Removing/ Installing Nut From Stud Of

Stabilizer Link

1 – ALLEN WRENCH
2 – LOWER CONTROL ARM
3 – WRENCH
4 – STABILIZER BAR LINK ASSEMBLY

2 - 28

SUSPENSION

JX

REMOVAL AND INSTALLATION (Continued)
