(23) Lube adjuster threads and O-ring with gear

oil before installing. Failure to lube threads will
result in thread damage to the adjuster and tran-
saxle case.

(24) Screw in the inner adjuster using special tool

6502B (Fig. 315). The inner adjuster should be
screwed in until under-flush with inside of the case
(viewed from differential side).

(25) Install differential assembly into the transaxle

case (Fig. 316).

(26) Install differential cover (Fig. 317). Do not

apply silicone sealant at this time. All bolts should be
installed and tightened.

(27) Install seal protector (special tool 6591) as

shown in (Fig. 318). Apply a thin film of gear oil on
the protector.

CAUTION: Lube threads and O-ring on adjuster
before installing. Failure to due so will result in
thread damage to the adjuster and transaxle case.

(28) Screw on outer adjuster and tighten adjuster

down finger tight (Fig. 319).

(29) Insert special tool 6548 (Fig. 320). This tool

will be used to check turning torque of the differen-
tial assembly.

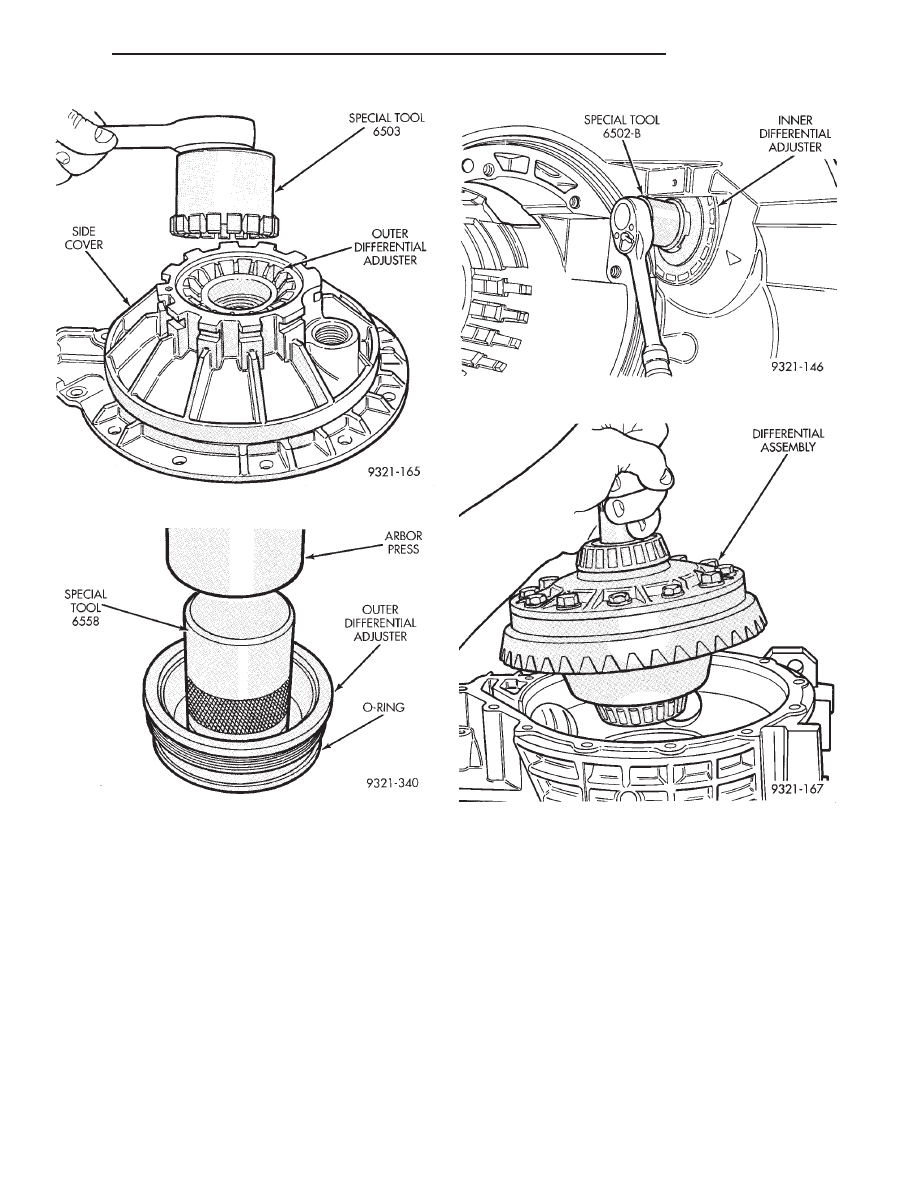

Fig. 313 Outer Adjuster Removal

Fig. 314 Axle Shaft Seal Installation

Fig. 315 Inner Adjuster Installation

Fig. 316 Differential Assembly Installation

300M

TRANSAXLE

21 - 81

DISASSEMBLY AND ASSEMBLY (Continued)

CAUTION: Differential bearings must be seated
before taking turning torque readings. This is done
by rotating the differential three or four turns in
both directions.

CAUTION: Turning torque of 19 to 23 in. lbs. can
only be obtained when using new bearings. Do not
attempt to obtain this turning torque with used
bearings.

(30) Tighten outer adjuster with tool 6503 until 19

to 23 in. lbs. of turning torque is obtained on tool
6548. Record how many foot pounds were
required on the outer adjuster to obtain the
correct turning torque (Fig. 321). Record the foot
pound reading. The reading that you are recording
will be used in Step 55 of this procedure.

(31) Remove the differential cover, differential car-

rier assembly and inner adjuster.

(32) At this point the amount of torque required

on the outer differential adjuster has been deter-
mined. The transfer shaft can now be installed into
the transaxle case. Perform the following steps to
install transfer shaft into transaxle case.

(33) Install transfer shaft into transaxle case (Fig.

322).

CAUTION: Bottom of support fixture must be flush
with face of bell housing. If the support fixture is
not flush, the seals and rear transfer shaft bearing
cup will be pressed in cocked.

(34) Install transfer shaft support fixture (special

tool 6595) (Fig. 323).

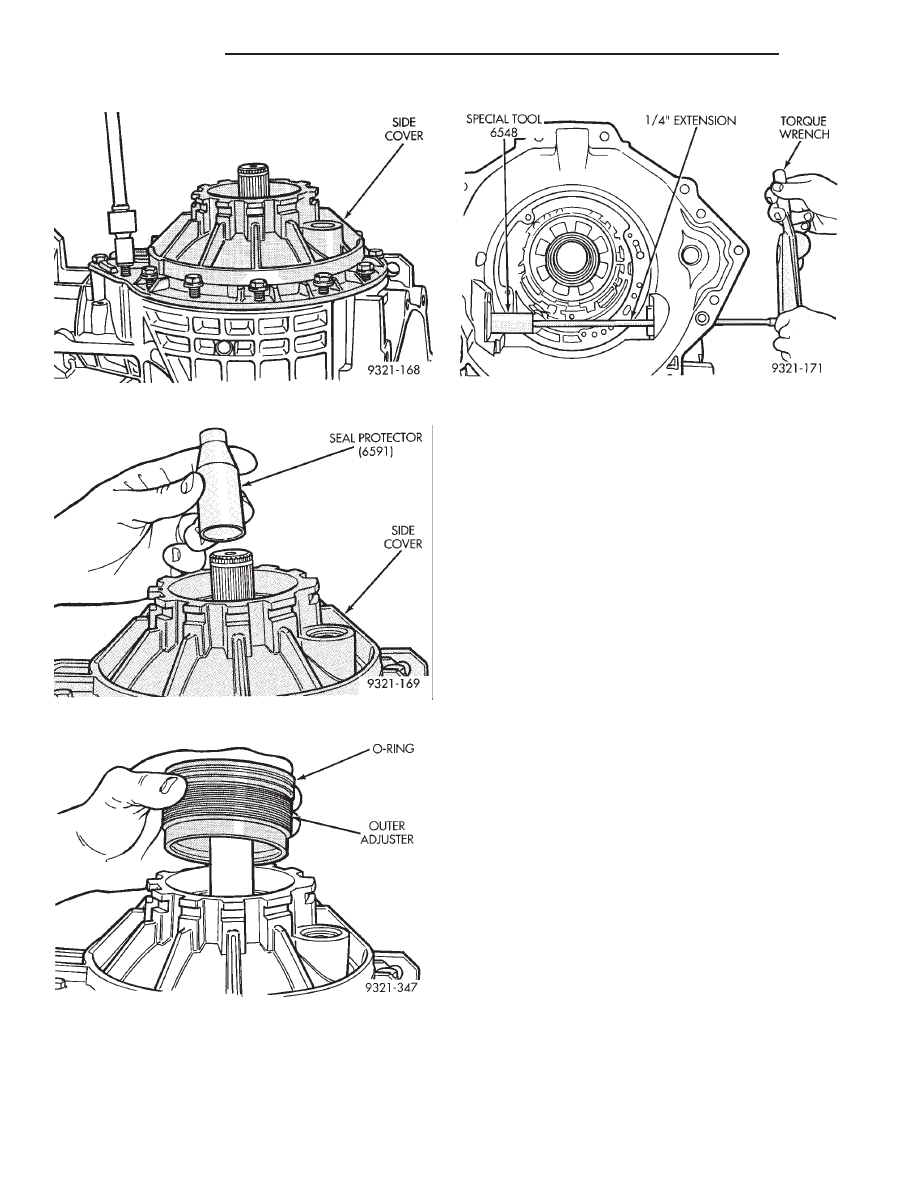

Fig. 317 Differential Cover Installation

Fig. 318 Seal Protector

Fig. 319 Outer Adjuster Installation

Fig. 320 Special Tool 6548

21 - 82

TRANSAXLE

300M

DISASSEMBLY AND ASSEMBLY (Continued)

(35) Install transfer shaft seal protector (special

tool 6592) (Fig. 324). Apply thin film of gear oil to
protector.

(36) Apply a small amount of lube to seal lips and

install front transfer shaft seal. The serrated edges
must face toward the rear of the transaxle (Fig. 325).

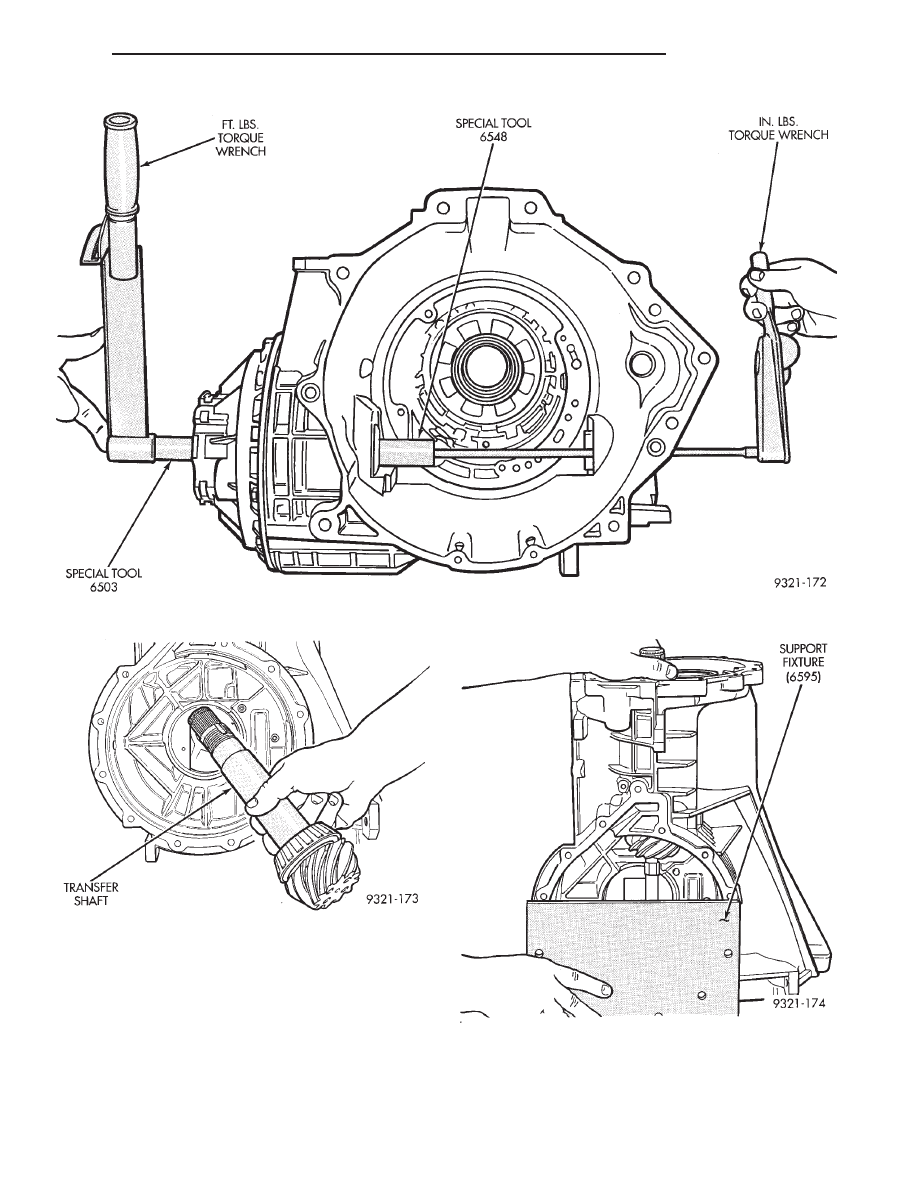

Fig. 321 Determining Turning Torque

Fig. 322 Transfer Shaft Installation

Fig. 323 Transfer Shaft Support Fixture

300M

TRANSAXLE

21 - 83

DISASSEMBLY AND ASSEMBLY (Continued)

(37) Install seal with special tool 6567A (Fig. 326).

Use a press to install seal. The installation tool will
set the seal depth. Do not use a hammer to install
seal. The seal may be damaged if installed with a
hammer.

(38) Install rear transfer shaft seal. The seal must

be installed so that the spring side of the seal faces
the installation tool (Fig. 327). Use the same special
tool (6567A) to install the seal. The installation tool
will set the seal depth. Use a press to install this
seal. Do not use a hammer.

(39) Install rear transfer shaft cup into case (Fig.

328).

CAUTION: Properly seated cups are essential in
correctly setting bearing preload.

(40) Use special tool 6560 to press cup into case

(Fig. 329).

(41) Install Transfer shaft preload shim (Fig. 330).

Use the original shim that was taken out of trans-
axle if possible. If original shim is not available, use
the thickest shim as a starting point. Refer to Trans-
fer Shaft Rear Shim Chart for available sizes.

(42) Install rear transfer shaft cone. Press cone on

transfer shaft using Special Tool MD998805.

(43) Remove transfer shaft support fixture (special

tool 6595).

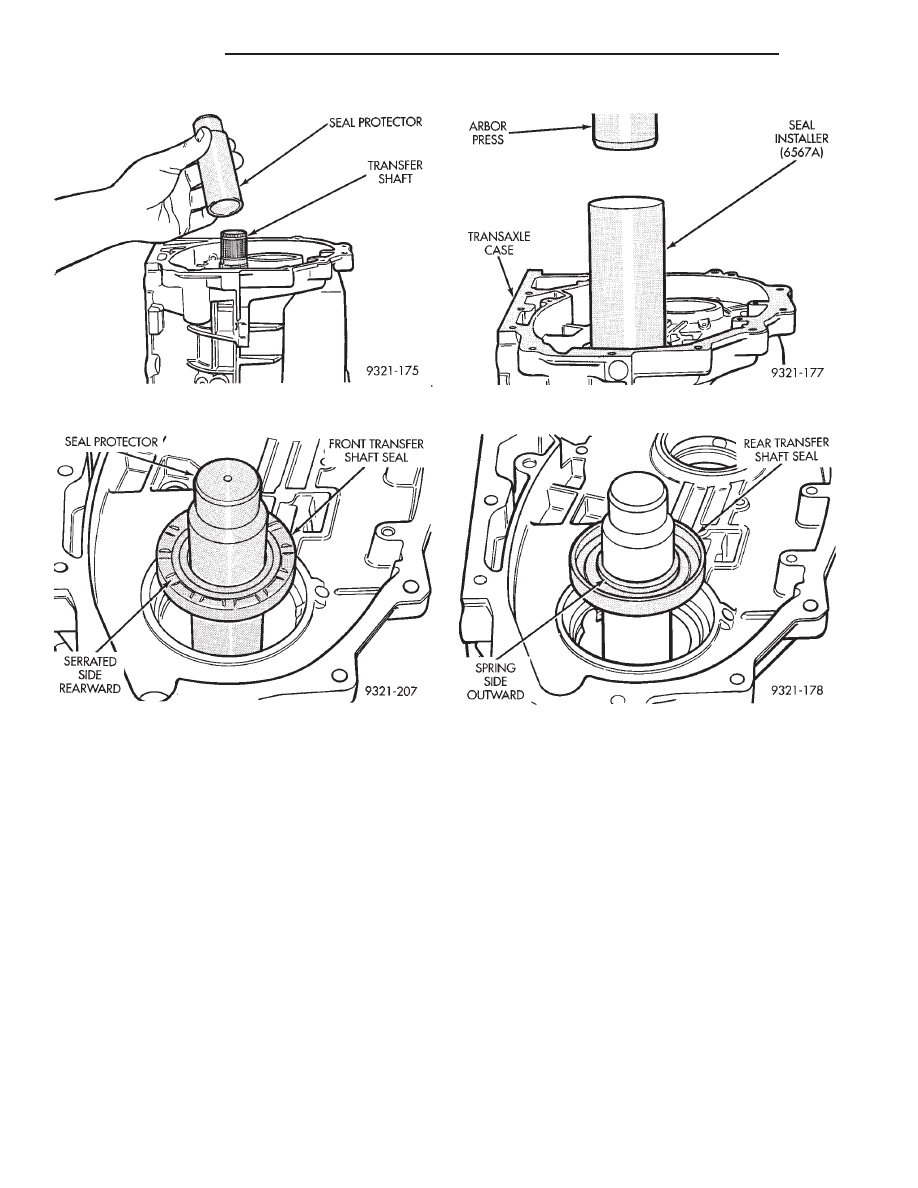

Fig. 324 Seal Protector Installation

Fig. 325 Correct Seal Orientation

Fig. 326 Seal Installation

Fig. 327 Correct Seal Orientation

21 - 84

TRANSAXLE

300M

DISASSEMBLY AND ASSEMBLY (Continued)
