Chrysler New Yorker. Manual - part 294

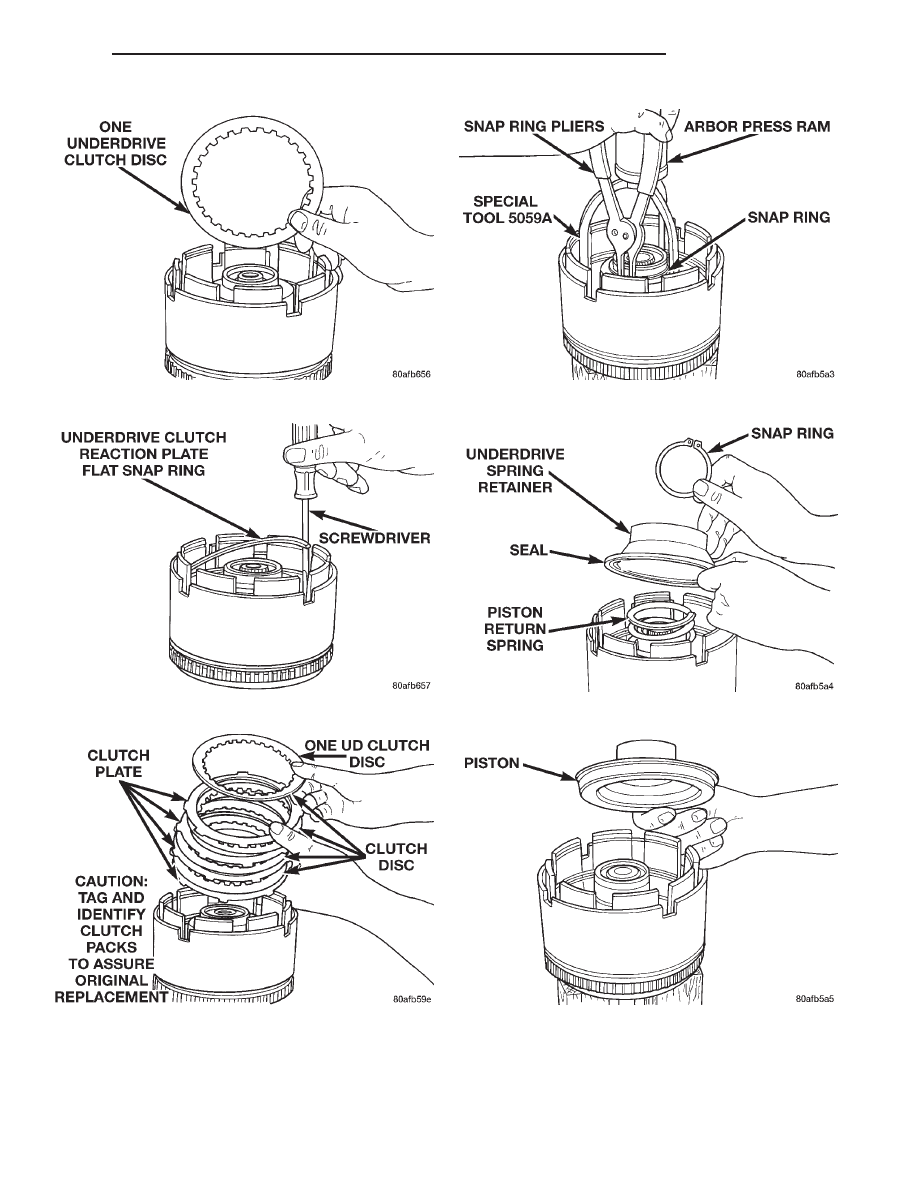

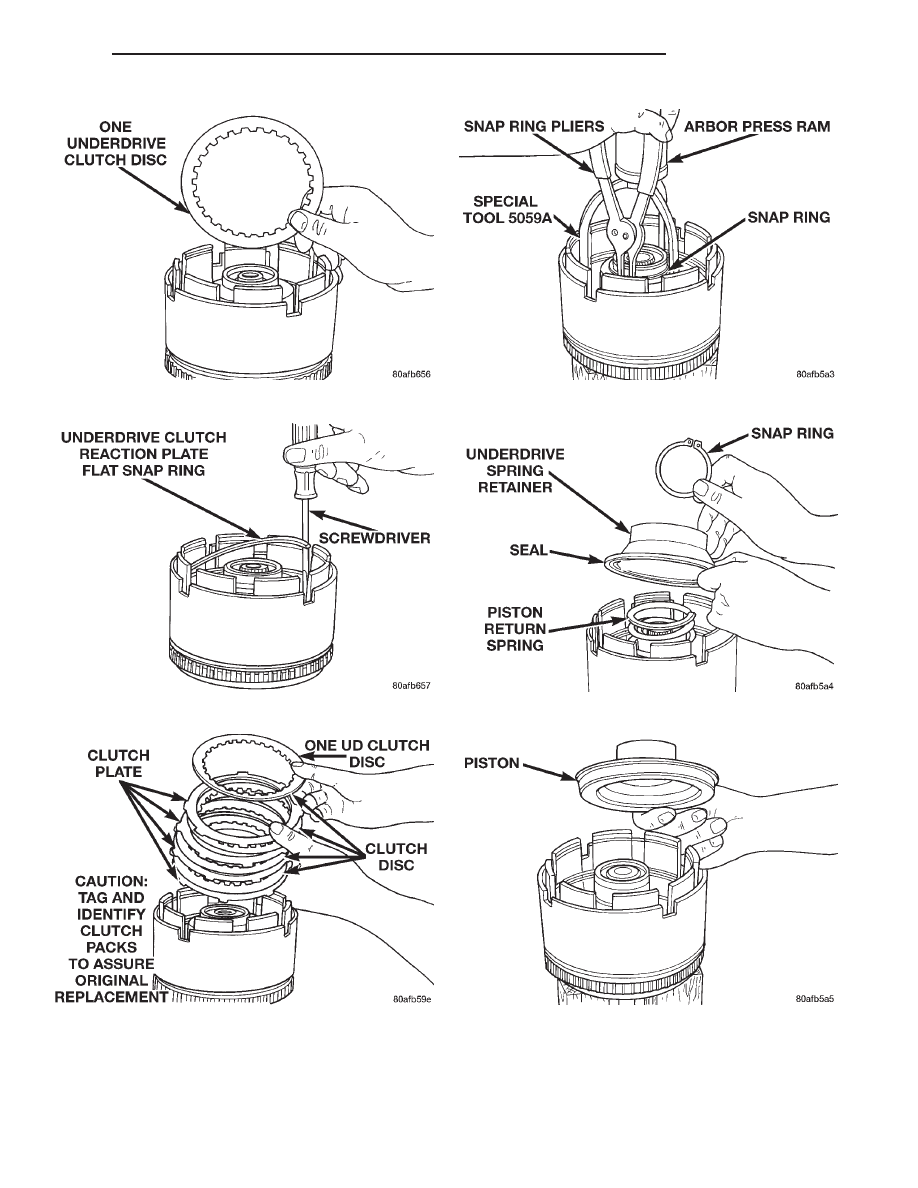

Fig. 152 Remove One UD Clutch Disc

Fig. 153 UD Clutch Flat Snap Ring

Fig. 154 Underdrive Clutch Pack

Fig. 155 UD Spring Retainer Snap Ring

Fig. 156 UD Return Spring and Retainer

Fig. 157 Underdrive Clutch Piston

300M

TRANSAXLE

21 - 49

DISASSEMBLY AND ASSEMBLY (Continued)

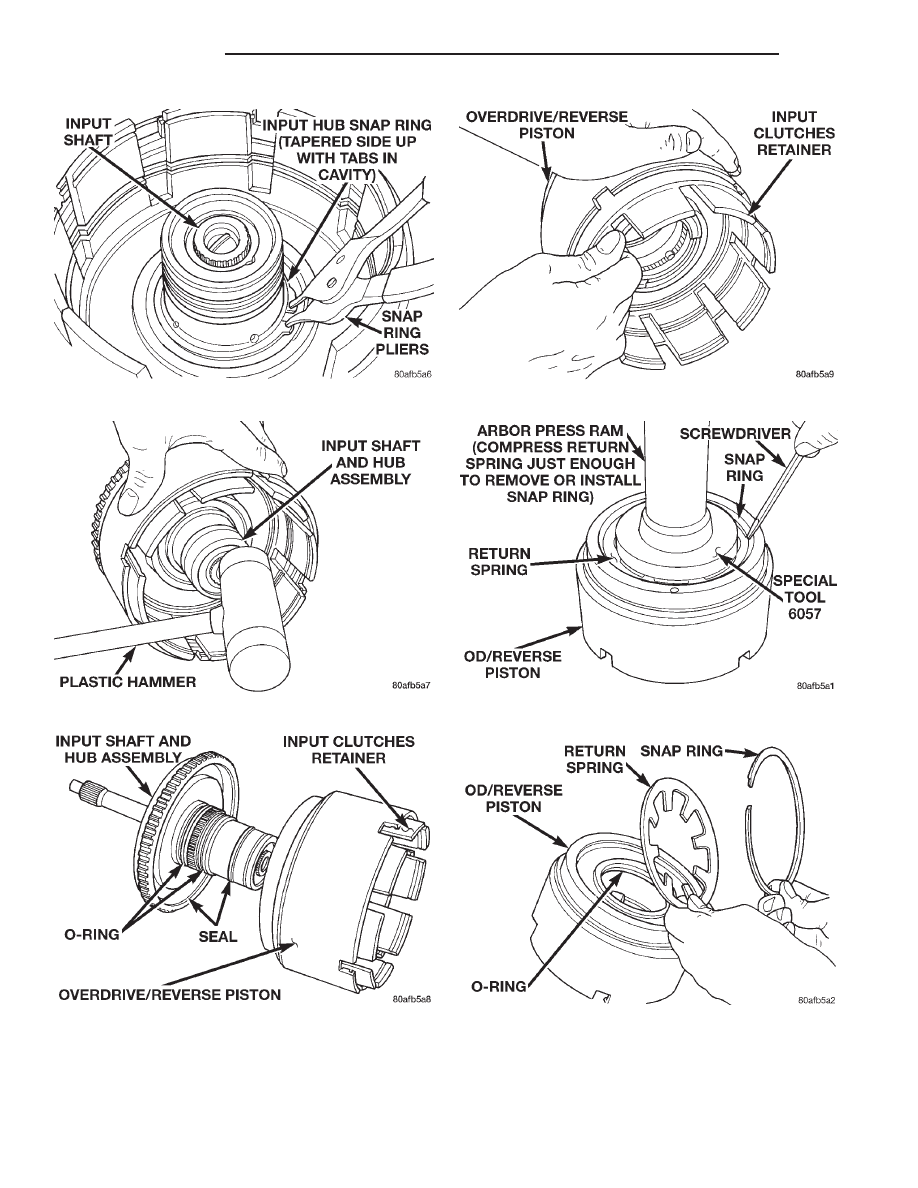

Fig. 158 Input Hub Tapered Snap Ring

Fig. 159 Tap on Input Hub

Fig. 160 Input Hub Removed

Fig. 161 Pull Retainer from Piston

Fig. 162 Remove Snap Ring

Fig. 163 Snap Ring and Return Spring

21 - 50

TRANSAXLE

300M

DISASSEMBLY AND ASSEMBLY (Continued)

ASSEMBLY

Use petrolatum on all seals to ease assembly of

components.

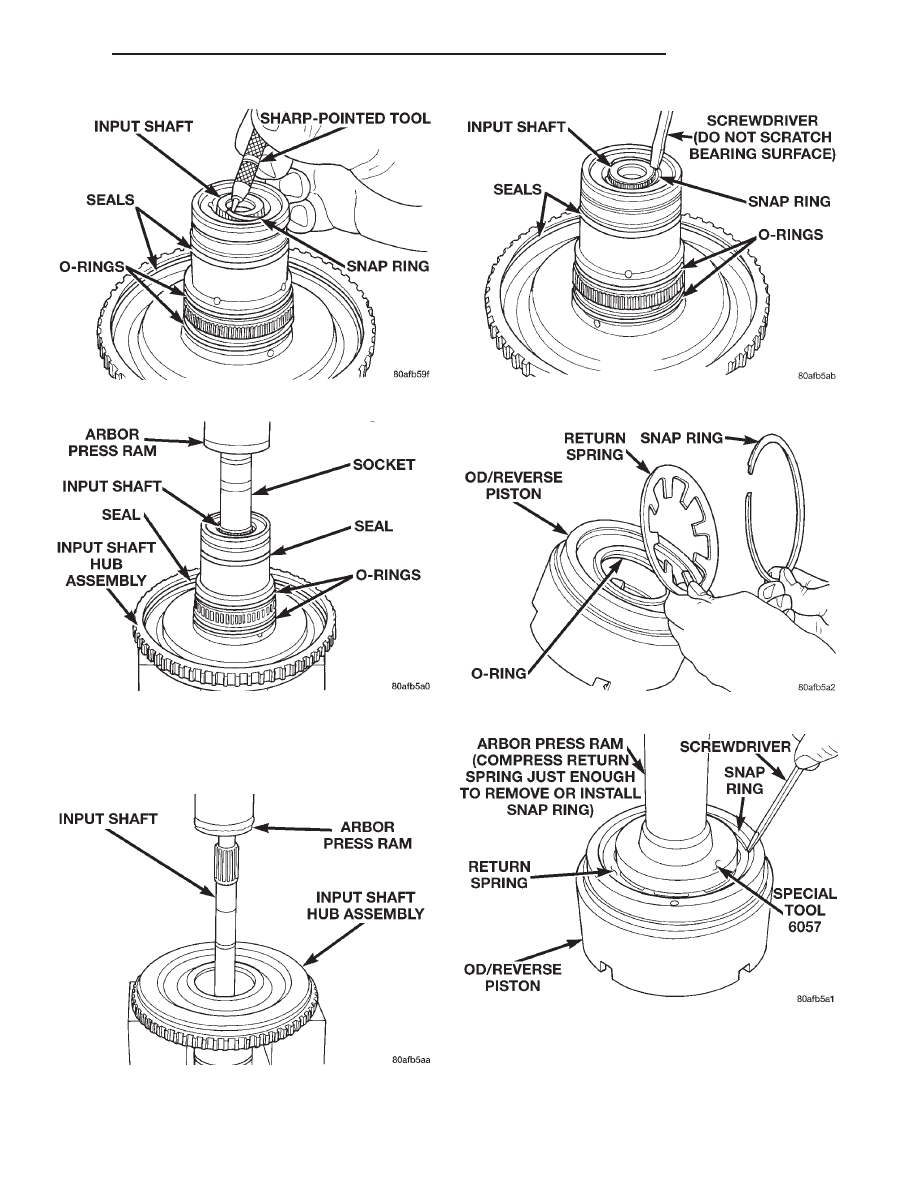

Fig. 164 Remove Input Shaft Snap Ring

Fig. 165 Remove Input Shaft

Fig. 166 Install Input Shaft

Fig. 167 Install Input Shaft Snap Ring

Fig. 168 Return Spring and Snap Ring

Fig. 169 Install Snap Ring

300M

TRANSAXLE

21 - 51

DISASSEMBLY AND ASSEMBLY (Continued)

NOTE: The OD/UD Reaction Plate, Snap Rings, and
Input Clutches Retainer is not interchangeable with
previous year 42LE components. The snap rings
are thicker and the position of the ring lands have
changed.

CAUTION: Compress return spring just enough to
remove or install snap ring.

The OD/UD clutches reaction plate has a step on

both sides. Install the OD/UD clutches reaction plate
tapered step side up.

NOTE: Snap ring ends must be located within one
finger of the input clutch hub. Be sure that snap
ring is fully seated, by pushing with screwdriver,
into snap ring groove all the way around.

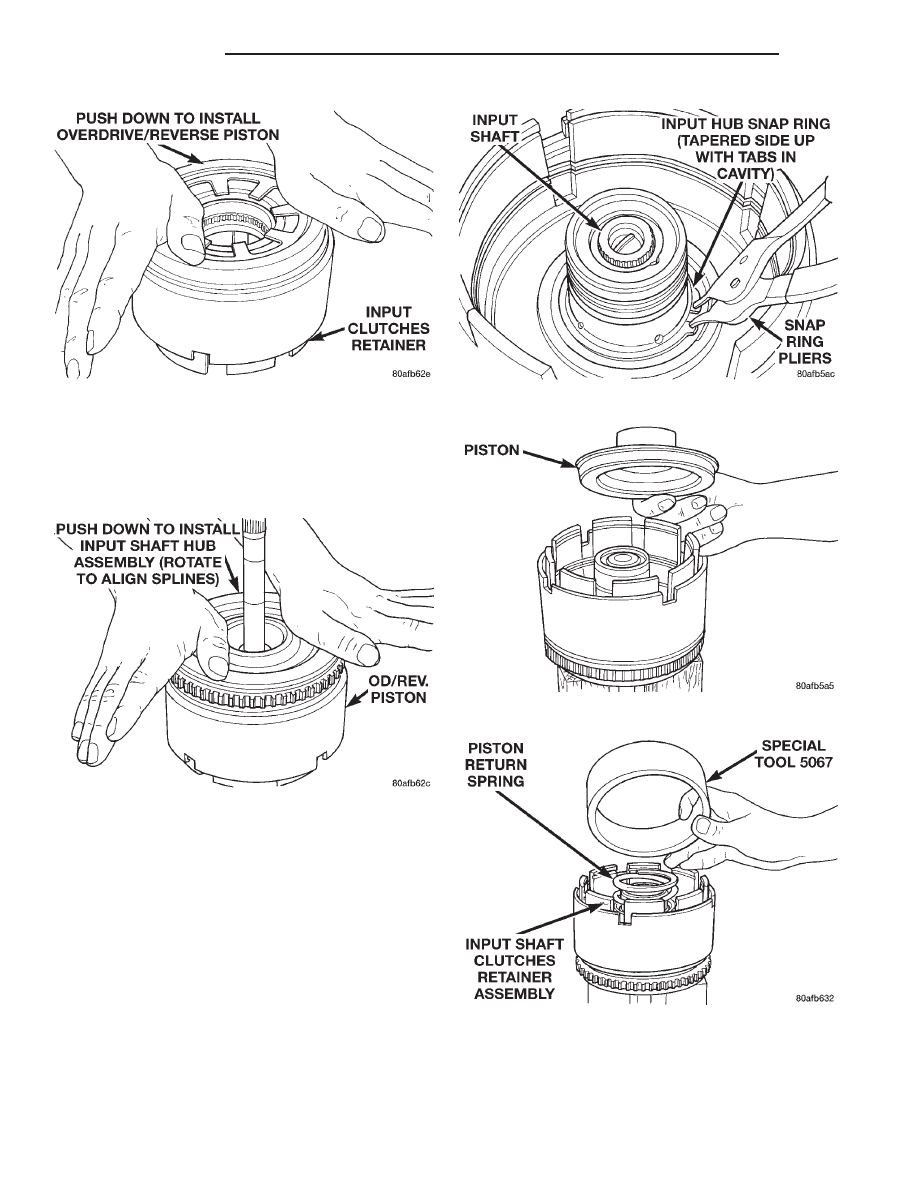

Fig. 170 Install OD/Reverse Piston

Fig. 171 Install Input Shaft Hub Assembly

Fig. 172 Install Input Hub Tapered Snap Ring

Fig. 173 Underdrive Clutch Piston

Fig. 174 Seal Compressor Special Tool 5067

21 - 52

TRANSAXLE

300M

DISASSEMBLY AND ASSEMBLY (Continued)
