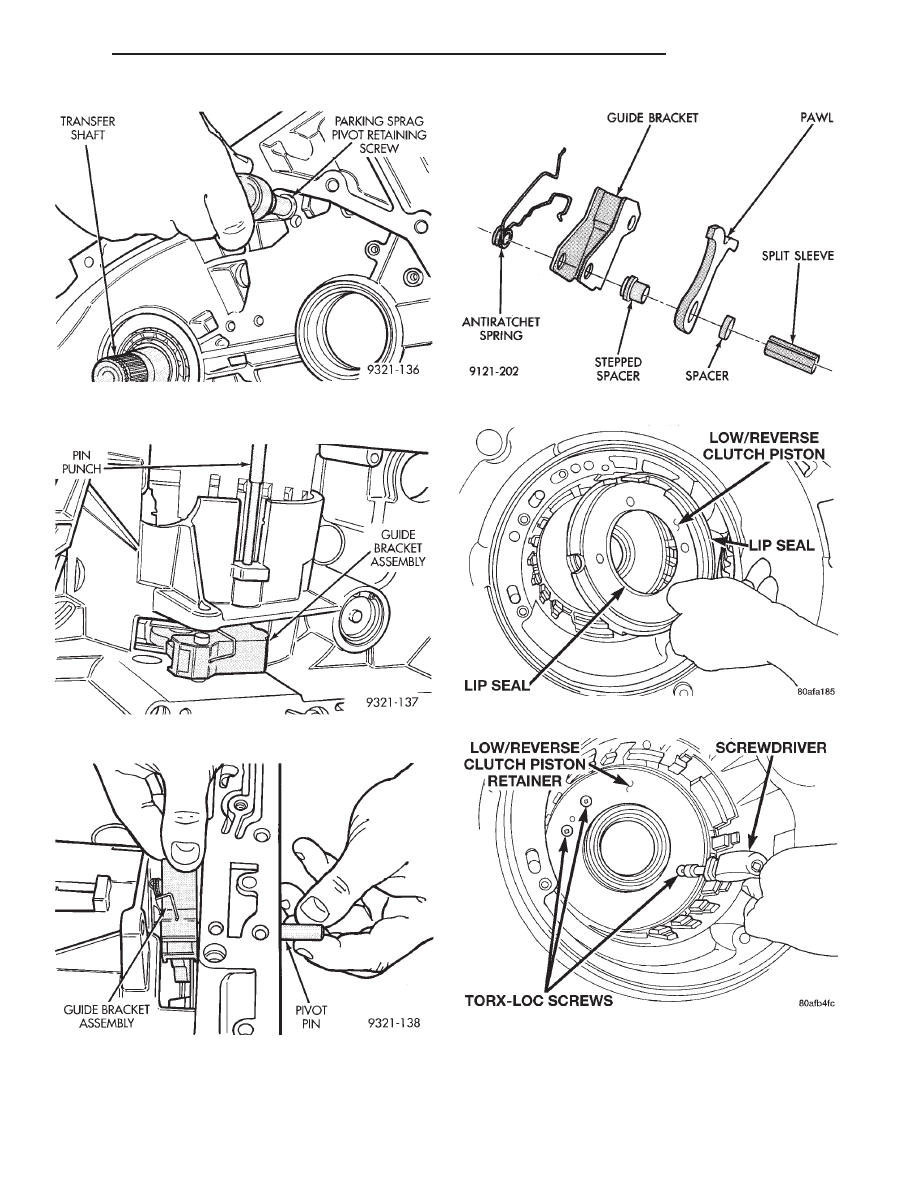

Fig. 129 Remove Parking Sprag Pivot Retaining

Screw

Fig. 130 Anchor Shaft Removal

Fig. 131 Guide Bracket Pivot Shaft

Fig. 132 Guide Bracket Disassembled

Fig. 133 Remove Low/Reverse Clutch Piston

Fig. 134 Remove Piston Retainer Attaching Screws

300M

TRANSAXLE

21 - 45

DISASSEMBLY AND ASSEMBLY (Continued)

INPUT CLUTCHES-RECONDITION

DISASSEMBLY

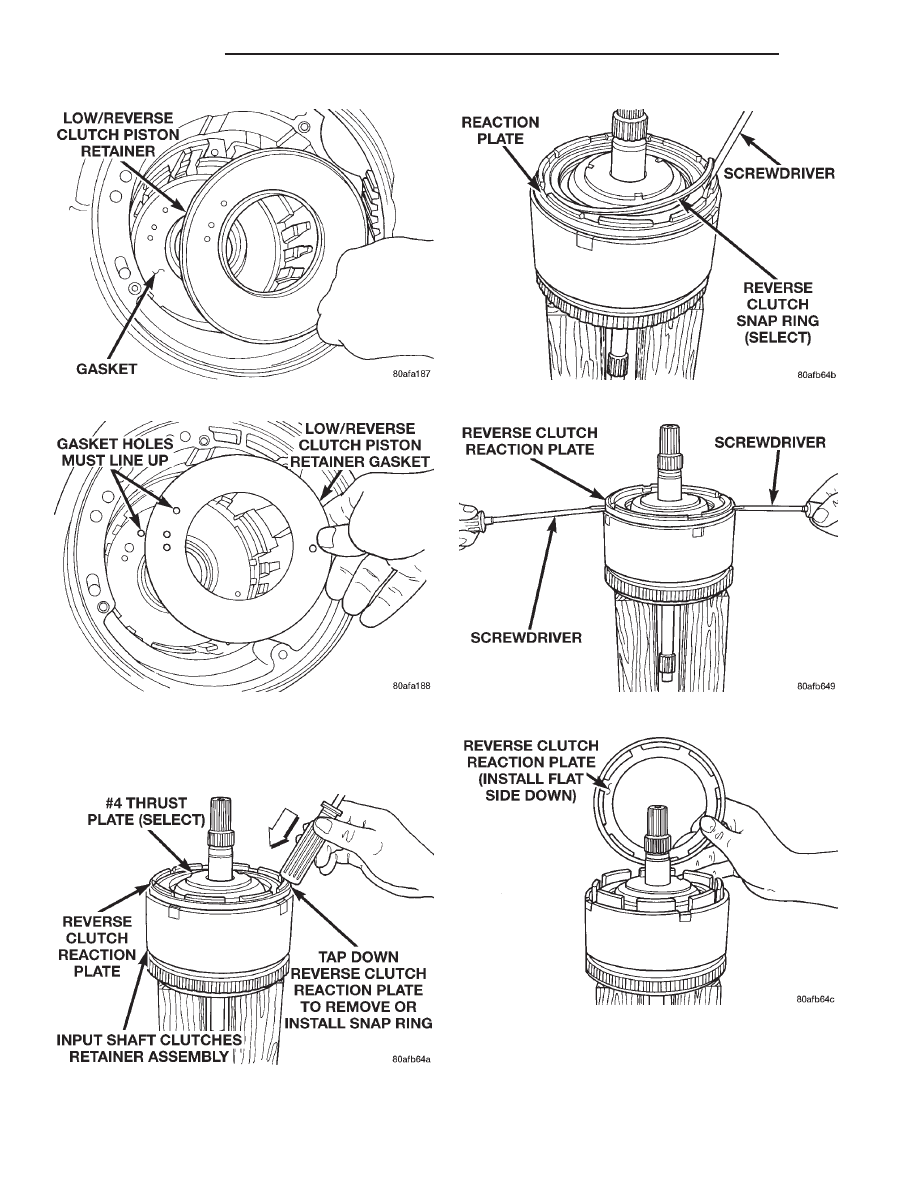

Fig. 135 Remove Piston Retainer

Fig. 136 Remove Piston Retainer Gasket

Fig. 137 Tapping Reaction Plate

Fig. 138 Reverse Clutch Snap Ring

Fig. 139 Pry Reverse Clutch Reaction Plate

Fig. 140 Reverse Clutch Reaction Plate

21 - 46

TRANSAXLE

300M

DISASSEMBLY AND ASSEMBLY (Continued)

NOTE: Tag reverse clutch pack for reassembly
identification.

NOTE: Tag overdrive clutch pack for reassembly
identification.

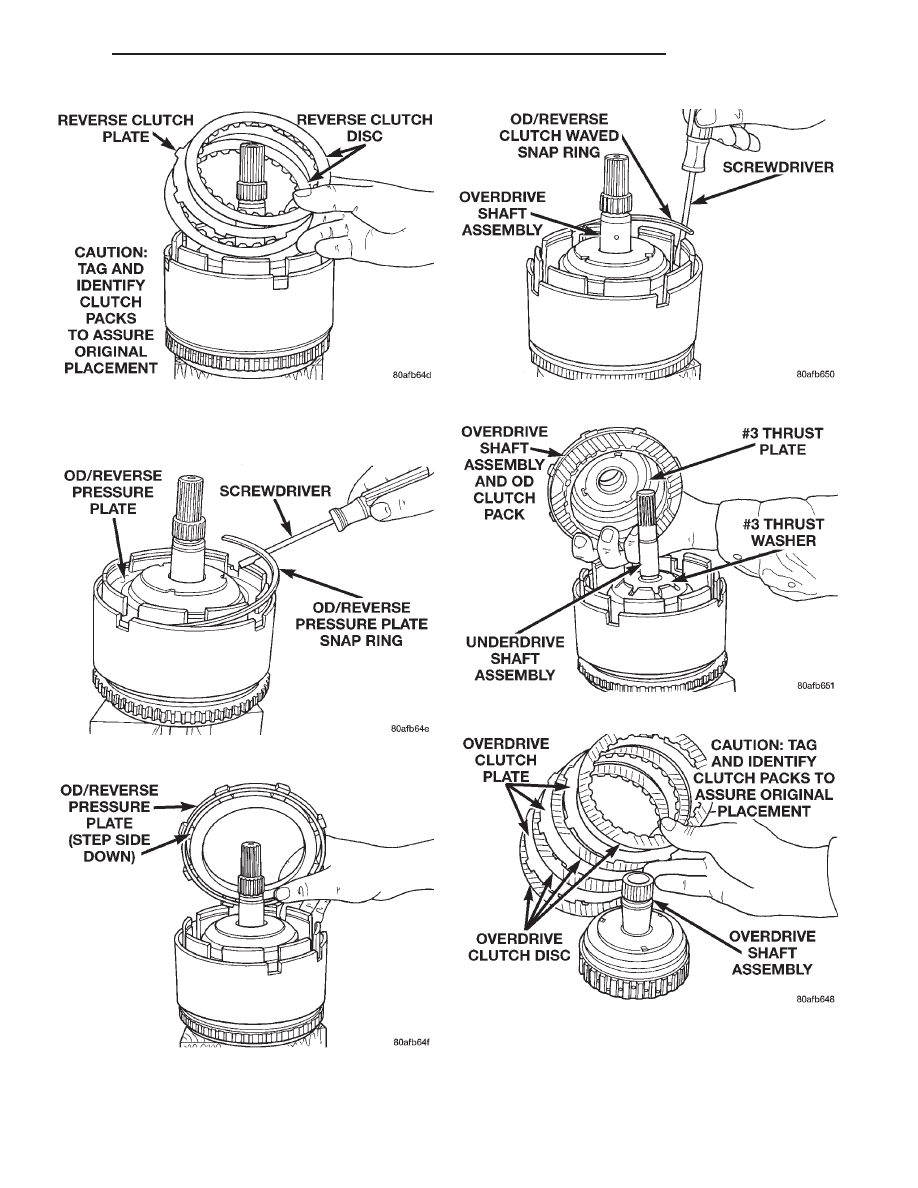

Fig. 141 Reverse Clutch Pack

Fig. 142 OD/Reverse Pressure Plate Snap Ring

Fig. 143 OD/Reverse Pressure Plate

Fig. 144 Waved Snap Ring

Fig. 145 Remove OD Clutch Pack

Fig. 146 Overdrive Clutch Pack

300M

TRANSAXLE

21 - 47

DISASSEMBLY AND ASSEMBLY (Continued)

NOTE: The OD/UD Reaction Plate, Snap Rings, and
Input Clutches Retainer is not interchangeable with
previous year 42LE components. The snap rings
are thicker and the position of the ring lands have
changed.

NOTE: The OD/UD clutches reaction plate has a
step on both sides. Install the OD/UD clutches reac-
tion plate tapered step side up.

NOTE: Tag underdrive clutch pack for reassembly
identification.

CAUTION: Compress return spring just enough to
remove or install snap ring.

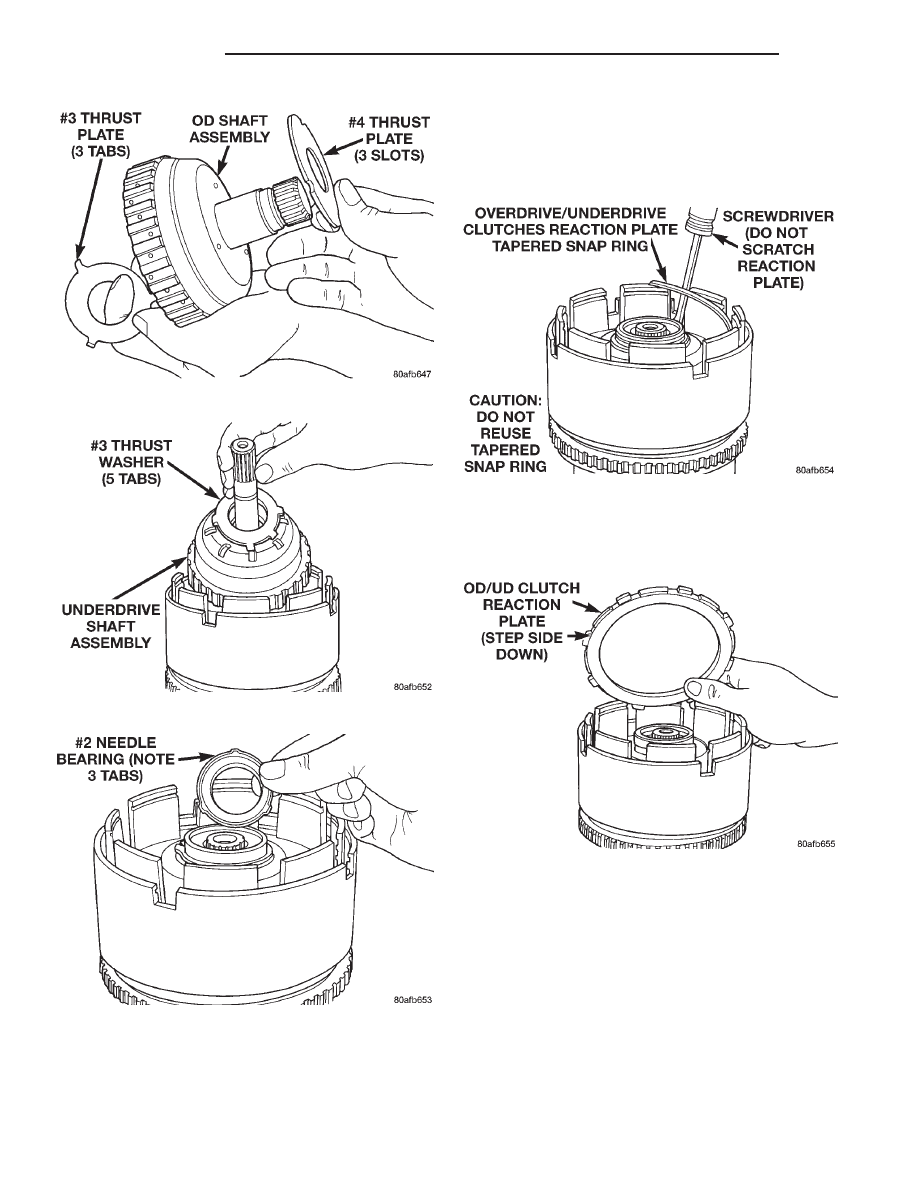

Fig. 147 Overdrive Shaft Assembly

Fig. 148 Underdrive Shaft Assembly

Fig. 149 No. 2 Needle Bearing

Fig. 150 OD/UD Reaction Plate Tapered Snap Ring

Fig. 151 OD/UD Reaction Plate
