АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 283

СБОРКА И УСТАНОВКА

СЕРВОЦИЛИНДРА ТОРМОЗА

ПЕРВОЙ ПЕРЕДАЧИ И ПЕРЕДАЧИ

ЗАДНЕГО ХОДА

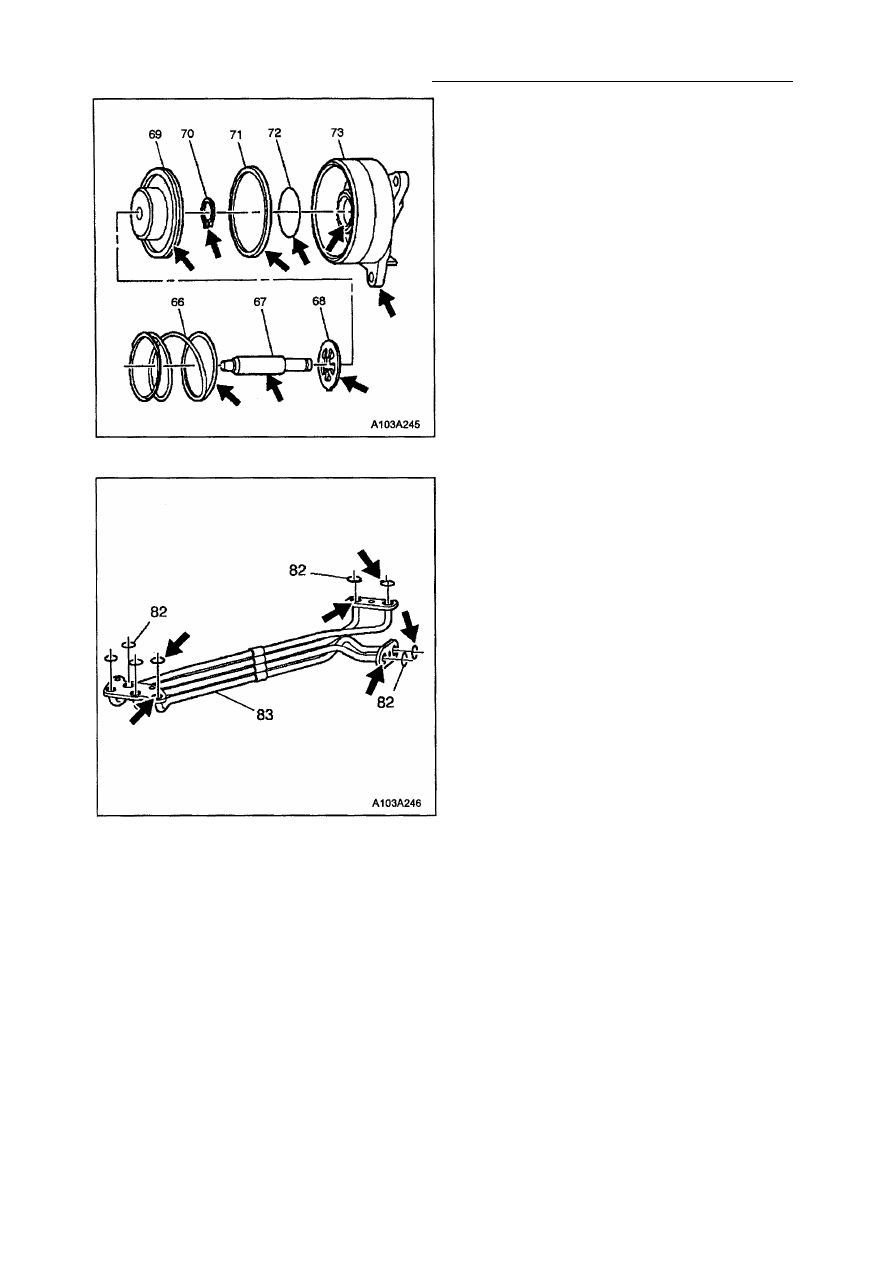

1. Наденьте на шток (67) сервоцилиндра

буферные пружины (68) и поршень (69)
сервоцилиндра.

2. Установите пружинное кольцо (70) на

шток (67) сервоцилиндра, чтобы зафик­
сировать буферные пружины (68) и
поршень (69) сервоцилиндра.

3. Установите новые уплотнения (71 и 72)

на поршень (69) и крышку (73) сервоци­

линдра.

4. Установите сборку поршня со штоком

(67 - 70) в крышку (73) сервоцилиндра.

Для облегчения сборки смажьте уплотне­

ния поршня трансмиссионной жидкостью.

СБОРКА ТРУБОК ПОДАЧИ РАБОЧЕЙ

ЖИДКОСТИ

Необходимые инструменты:
Смазка для сборки марки TRANSJEL™
J 36850

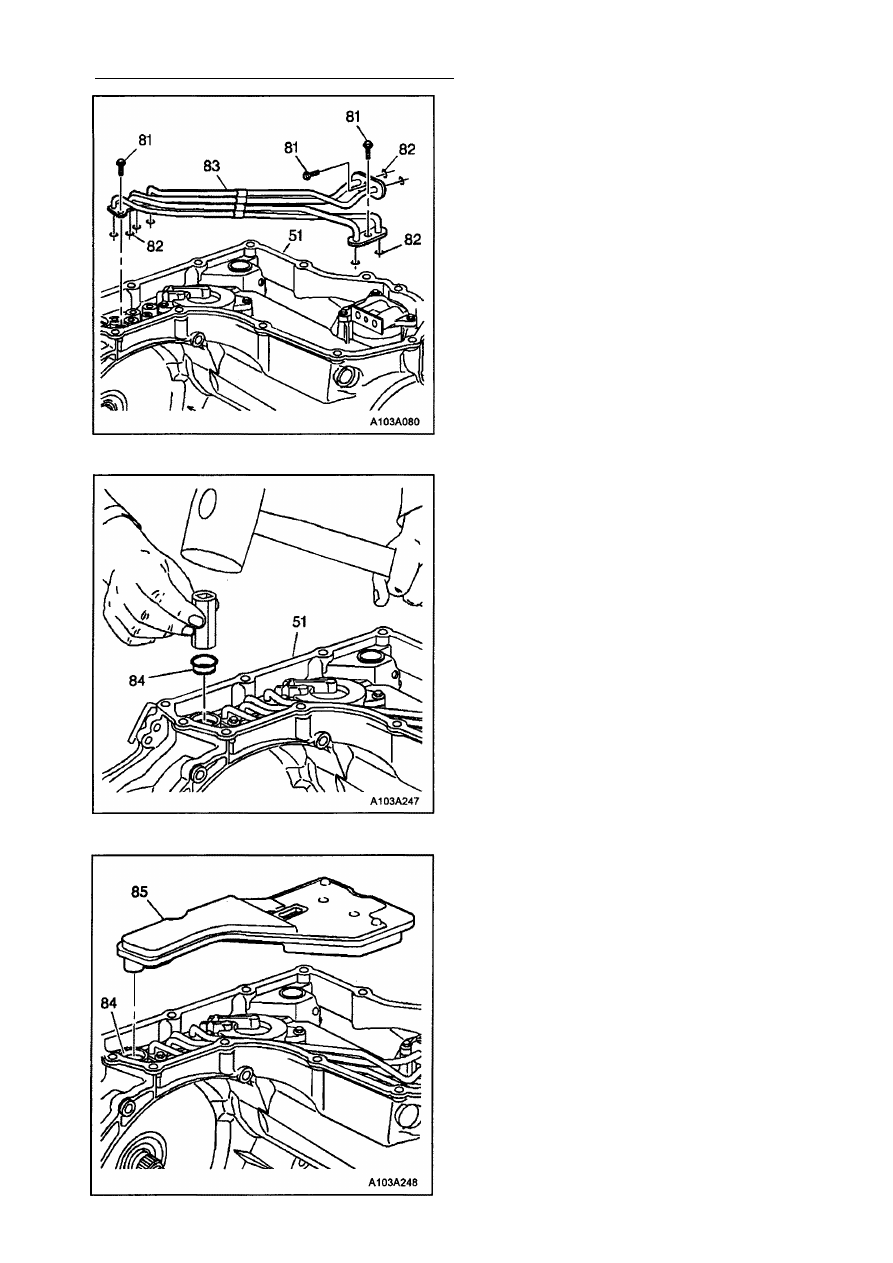

1. Осмотрите трубки подачи рабочей жид­

кости (83) на возможность закупорки про­

ходного сечения, на наличие вмятин и
трещин на трубках.

2. Произведите осмотр уплотнительных ко­

лец (82) трубок подачи масла. Удосто­

верьтесь, что они (82) установлены пра­
вильно.

Внимание: При сборке на заводе-изготови­

теле уплотнительные кольца трубок подачи

рабочей жидкости приклеиваются. При не­
обходимости замены уплотнителей удосто­
верьтесь, что посадочные места трубок тща­

тельно очищены от остатков клея.

3. Заменяйте уплотнительные кольца (82)

только в случае их разбухания, порезов

или дефектов.

4. Промойте и просушите все трубки подачи

рабочей жидкости.

5А - 284 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

5. При необходимости, установите новые

уплотнительные кольца (82) трубок по­

дачи рабочей жидкости.

6. Зафиксируйте новые установленные уп­

лотнительные кольца (82) с помощью

состава TRANSJEL™ J 36850 или экви­
валентного заменителя.

7. Установите сборку трубок подачи рабо­

чей жидкости (83) на картер трансмиссии
(51).

8. Наживите 4 болта (81) трубок подачи ра­

бочей жидкости. Затем затяните их до
величины 12 Н•м.

УСТАНОВКА ФИЛЬТРУЮЩЕГО УЗЛА

И УПЛОТНЕНИЯ

Внимание: Чтобы не повредить посадочное
гнездо и уплотнение, ударяйте по уплотне­
нию (84) горловины фильтра легонько и
равномерно.
1. Установите новое уплотнение (84) фильт­

ра в картер трансмиссии (51). Восполь­

зуйтесь большой промежуточной втул­

кой, чтобы ударять по уплотнению.

2. Установите новый фильтрующий узел

(85) трансмиссионного масла в уплотне­
ние (84) горловины фильтра. При необ­

ходимости в процессе монтажа слегка
скрутите фильтр.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 285

УСТАНОВКА КЛАПАНА КОНТРОЛЯ

УРОВНЯ РАБОЧЕЙ ЖИДКОСТИ

Вставьте клапан контроля уровня рабочей

жидкости в картер трансмиссии (51). Для

предотвращения повреждения посадочного
отверстия, производите монтаж клапана на­

жимом на середину корпуса клапана вниз.

УСТАНОВКА ПОДДОНА И

ПРОКЛАДКИ

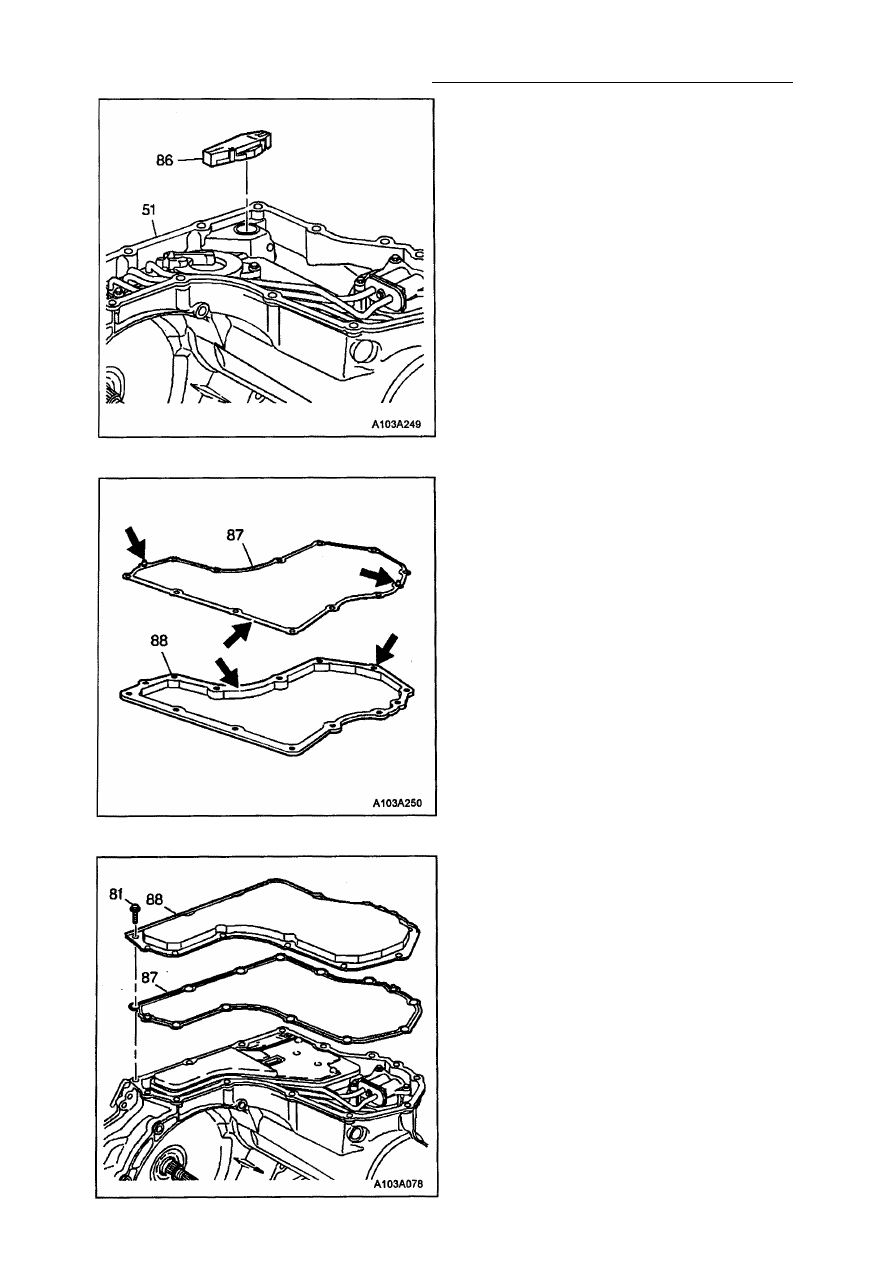

1. Осмотрите поддон (88) трансмиссии на

наличие трещин, вмятин или поврежде­
ний мест прилегания прокладки.

2. Осмотрите прокладку (87) на возмож­

ность порезов или других дефектов. Ес­

ли прокладка поддона не повреждена,

она может использоваться повторно.

3. Промойте и просушите поддон и прок­

ладку.

4. Установите поддон и прокладку на картер

трансмиссии.

5А - 286 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

5. Наживите 12 болтов (81) крепления

поддона.

6.Затяните болты (81) крепления поддона

с усилием 12 Н•м.

УСТАНОВКА

ГИДРОТРАНСФОРМАТОРА

Необходимые инструменты:
Приспособление для монтажа гидротранс­
форматора J21366

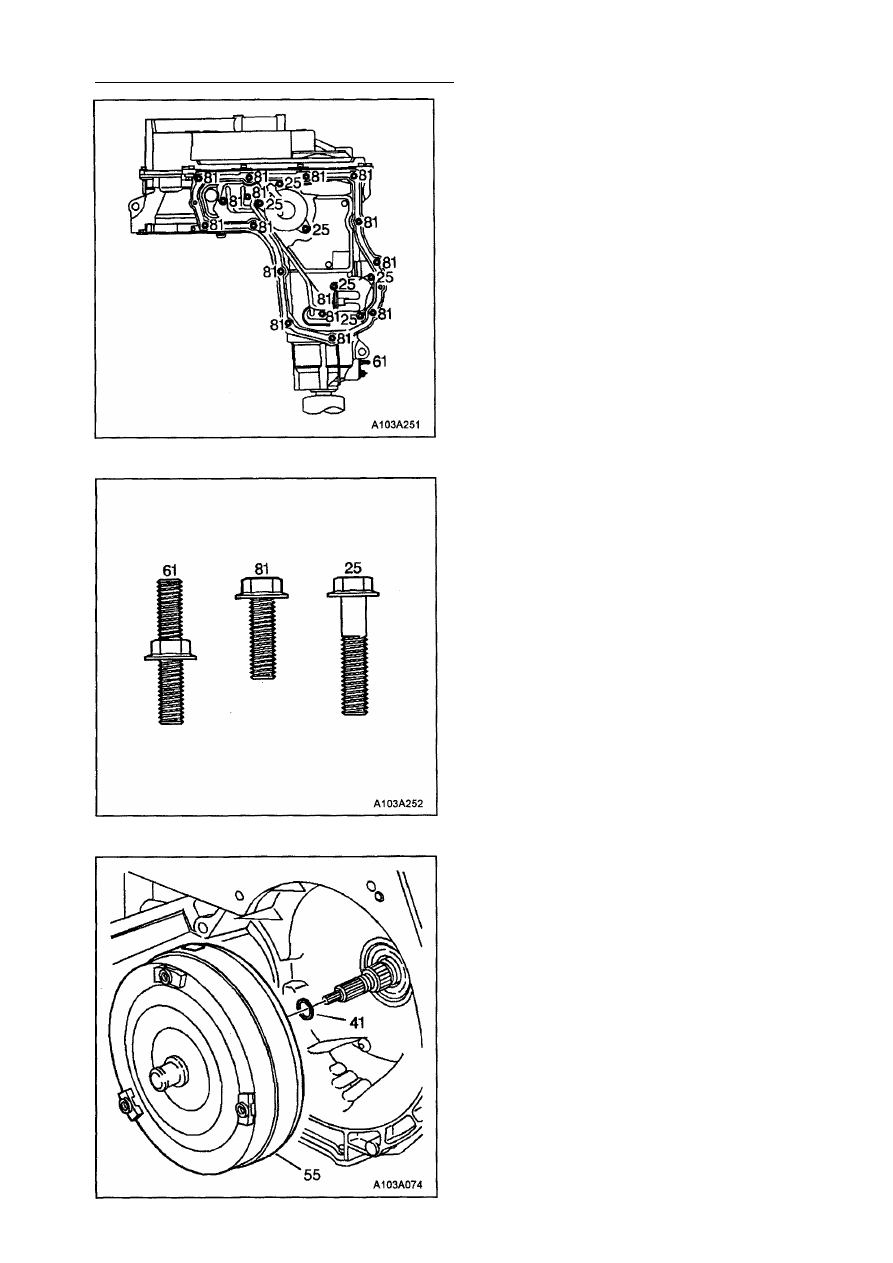

1. Установите новое уплотнительное коль­

цо (41) на конец турбинного вала.

2. Установите гидротрансформатор на

трансмиссию.

3. Установите приспособление J 21366.

4. Снимите трансмиссию с удерживающего

кронштейна.
