Chevrolet Lanos / Daewoo Lanos. Руководство - часть 291

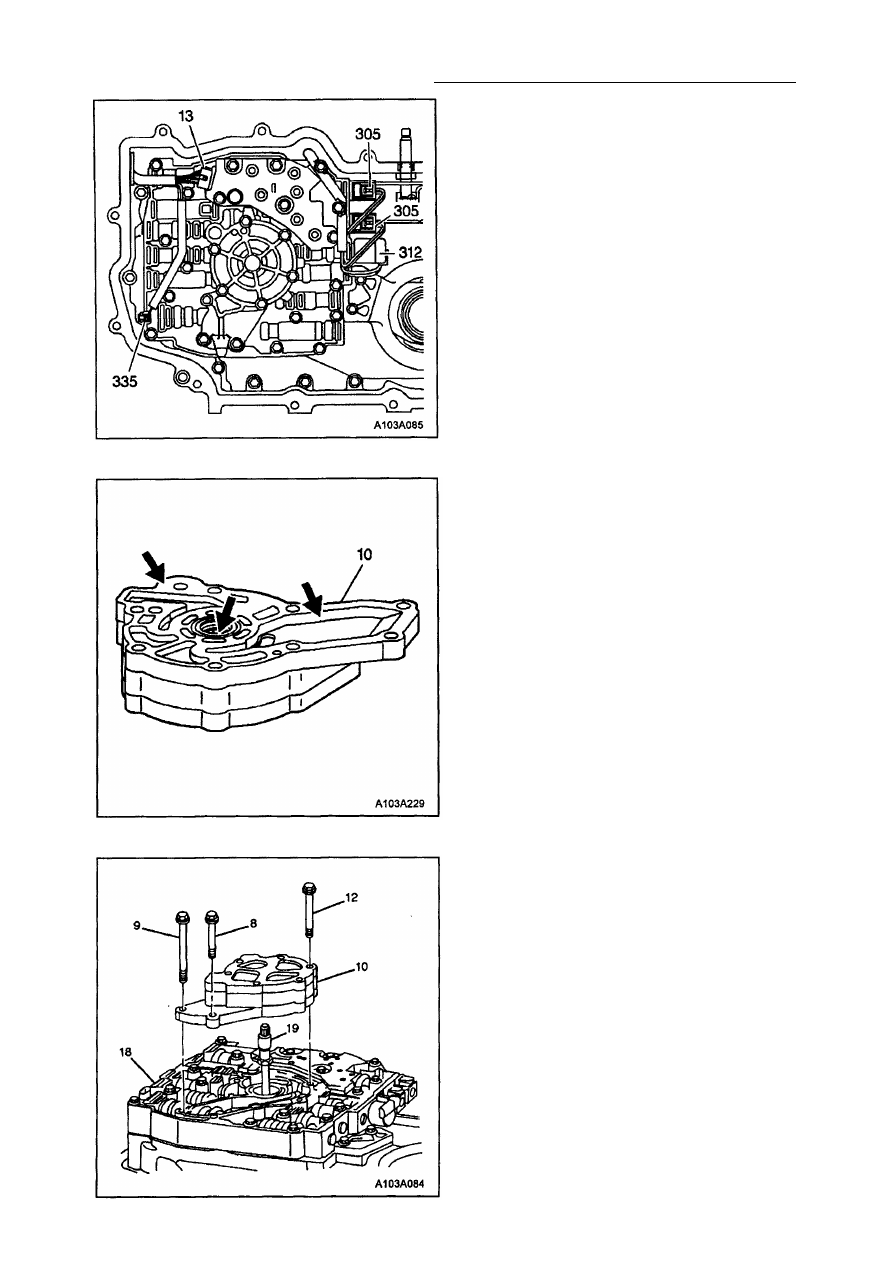

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 275

ПОДСОЕДИНЕНИЕ ЖГУТОВ

ЭЛЕКТРОПРОВОДКИ

Подсоедините жгуты электропроводки к
следующим узлам:

• Блоку реле давления (13)
• ЭМК РД (312) (разъем красного цвета)

Внимание: Проводка ЭМК переключения
передач 1-2 имеет красную и светло-зеле­
ную окраску. Проводка ЭМК переключения
передач 2-3 имеет красную и желтую ок­
раску.

• ЭМК переключения передач 1-2 (305)

(разъем белого цвета)

• ЭМК переключения передач 2-3 (305)

(разъем белого цвета)

• ЭМК ФБГ (335)

ОСМОТР И ЧИСТКА

ГИДРАВЛИЧЕСКОГО НАСОСА

ТРАНСМИССИИ

1. Проверьте подшипник на фланце на воз­

можность повреждения или на наличие
следов чрезмерного износа.

2. Осмотрите трущиеся поверхности на на­

личие зазубрин или царапин, которые

могут привести к утечкам рабочей жид­
кости.

Внимание: В процессе промывки насоса,
вращайте его ротор за приводной вал.
Вращение ротора необходимо для прокачки
промывочной жидкости через насос.
3. Тщательно промойте насос чистой рабо­

чей жидкостью, заливаемой через вход­
ное отверстие и выпускаемой из выход­

ного отверстия.

4. Слейте из полости насоса оставшуюся

рабочую жидкость.

УСТАНОВКА ГИДРАВЛИЧЕСКОГО

НАСОСА ТРАНСМИССИИ

1. Вставьте вал (19) привода масляного гид­

равлического насоса в отверстие гидрав­
лической панели управления (18).

Внимание: При необходимости, в процессе

установки слегка повращайте вал для того,
чтобы привести в зацепление шлицы вала
со шлицами ротора.
2. Установите трансмиссионный гидравли­

ческий насос в сборе (10) на вал приво­

да (19) и гидравлическую панель управ­
ления (18).

3. Наживите 8 крепежных болтов (8, 9 и 12).

Затем затяните крепежные болты насоса
с усилием 12 Н•м.

5А - 276 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

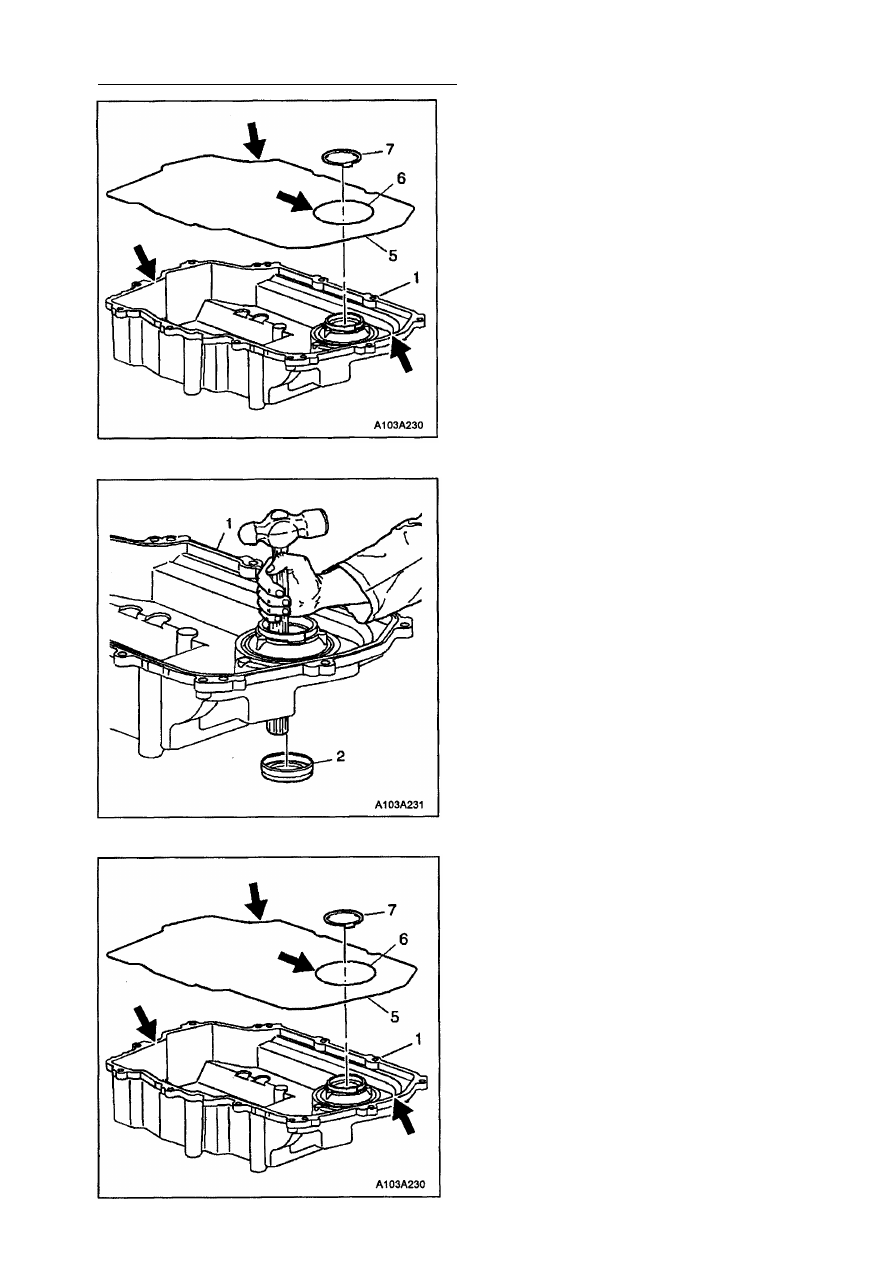

РАЗБОРКА, СБОРКА И УСТАНОВКА

БОКОВОЙ КРЫШКИ КАРТЕРА/

ПРОКЛАДОК

Необходимые  и н с т р у м е н т ы :
Смазка для сборки марки TRANSJEL™

J36850

1. Снимите с боковой крышки (1), проклад­

ки (5 и 6) боковой крышки картера и

упорную шайбу (7).

Внимание: Необходимо быть осторожным,

чтобы не поцарапать и не повредить поса­
дочное гнездо уплотнения в боковой крыш­

ке.

2. Демонтируйте уплотнение полуоси на

боковой крышке. Для этого используйте
рукоятку молотка.

3. Осмотрите боковую крышку на наличие

трещин и возможность повреждений ка-

навкок для уплотнений и монтажных
приливов.

4. Проверьте исправность уплотнений бо­

ковой крышки. Уплотнения могут ис­
пользоваться повторно, если они не
имеют дефектов.

5. Тщательно очистите боковую крышку и

ее уплотнения.

6. Промойте и просушите канавки для уп­

лотнений и посадочное гнездо для уп­
лотнения полуоси.

7. Установите прокладки (5 и 6) боковой

крышки картера в канавки боковой
крышки (1).

8. Зафиксируйте уплотнения с помощью

состава TRANSJEL™ J 36850 или экви­
валентного заменителя.

9. Установите на боковую крышку упорную

шайбу (7), располагаемую между боко­
вой крышкой и ведомой звездочкой.

10. Зафиксируйте упорную шайбу с помо­

щью состава TRANSJEL™ J 36850 или
эквивалентного заменителя.

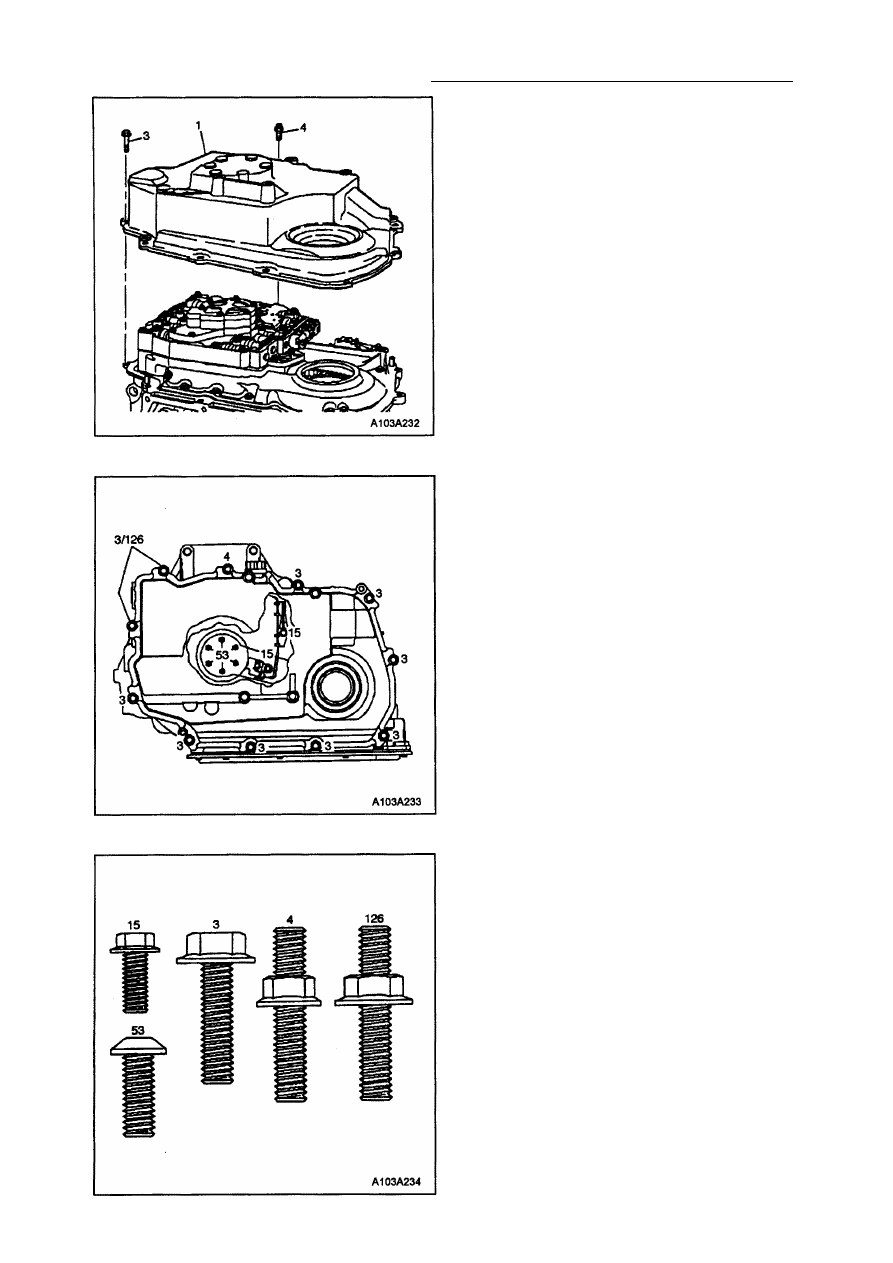

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 277

11. Установите боковую крышку на картер

трансмиссии (51).

12. Наживите 11 болтов (3) боковой крышки

картера и одну шпильку (4).

13. Для определения правильных мест ус­

тановки болтов и шпильки, обратитесь к

рисунку.

14. Затяните крепежные болты боковой

крышки картера и шпильку до величи­
ны 20 Н•м.

5А - 278 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

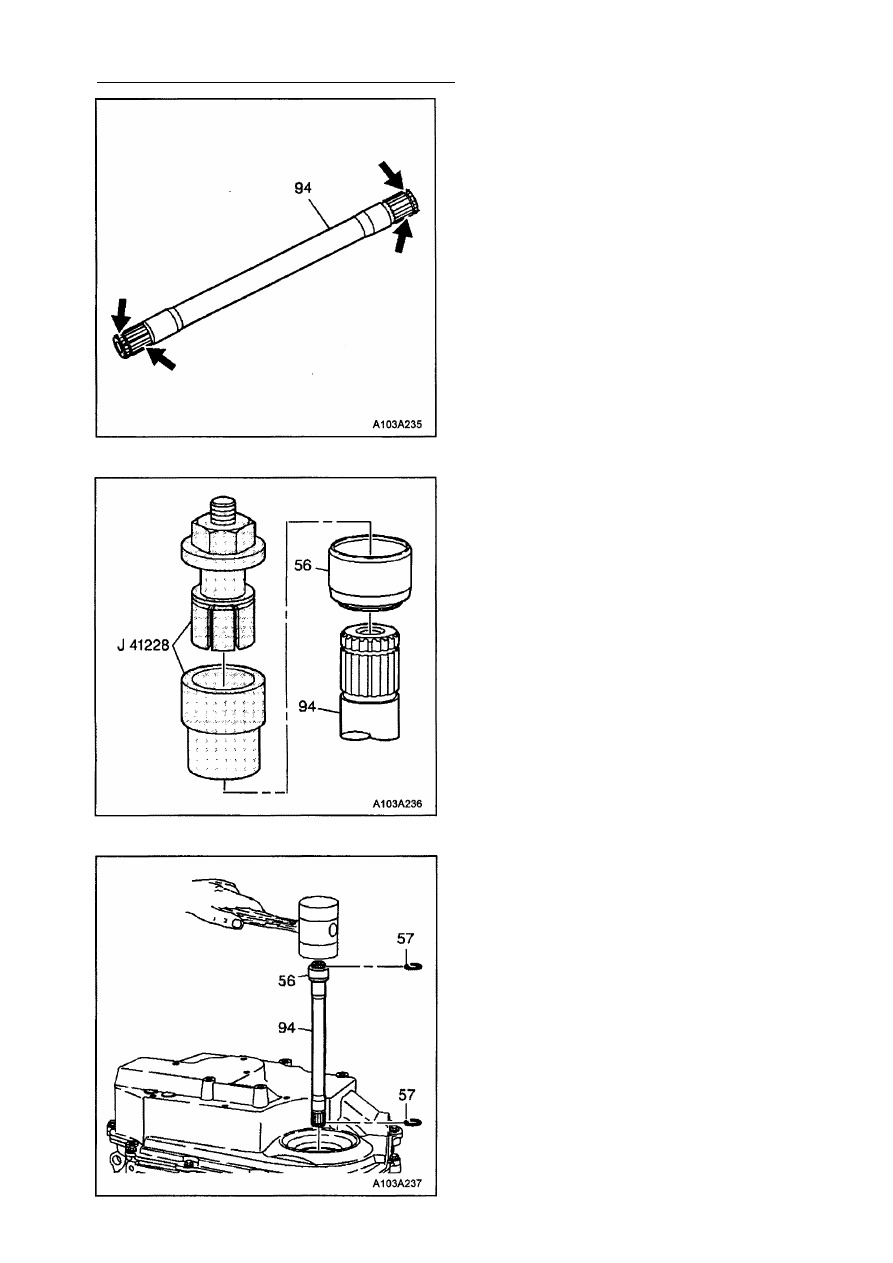

С Б О Р К А  У П Л О Т Н И Т Е Л Ь Н О Й ВТУЛКИ

Д Л И Н Н О Й  П О Л У О С И

Необходимые инструменты:
Приспособление для монтажа уплотнитель­
ных втулок полуосей J41228

1. Осмотрите длинную полуось (94) на воз­

можность повреждений шлицов, шеек и
канавок для монтажа пружинных колец.

2. Промойте и просушите длинную полуось.

Внимание: Для монтажа уплотнительных
втулок на полуоси, необходимо восполь­

зоваться приспособлением для монтажа
уплотнительных втулок полуосей J 41228.

Монтаж втулок без приспособления J 41228
приведет к утечкам рабочей жидкости.
3. Наденьте уплотнительную втулку (56) на

конец длинной полуоси (94).

4. Установите разрезную втулку вместе с

осью, на которой имеется резьба, в ка­
навку для пружинного кольца длинной
полуоси.

5. Установите оправку на разрезную втулку.

Удостоверьтесь, что сторона с меньшим
внешним диаметром оправки надежно
вошла во втулку.

6. Установите на ось разрезной втулки под­

шипник и наверните гайку.

7. Для перемещения оправки и напрессовки

уплотнительной втулки на полуось, удер­
живайте конец оси разрезной втулки с
резьбой при одновременном затягивании
гайки.

8. Уберите приспособление J 41228.

УСТАНОВКА ДЛИННОЙ ПОЛУОСИ В

СБОРЕ С УПЛОТНИТЕЛЬНОЙ

ВТУЛКОЙ

1. Установите два новых пружинных кольца

(57) в канавки для пружинных колец

длинной полуоси (94).

2. Установите длинную полуось в сборе с

уплотнительной втулкой (94 и 56) в кар­
тер трансмиссии. Для обеспечения про­
хода длинной полуоси (94) через шлице-
вое отверстие полуосевой шестерни, вос­
пользуйтесь киянкой.
