Chevrolet Silverado / GMC Sierra. Manual - part 3011





Circuit/System Description

Ignition voltage is supplied to the outside moisture sensor from the body control module (BCM).
Whenever the ignition is in the run or accessory positions, the BCM sends the wiper/washer
switch status using a pulse width modulated (PWM) signal through the outside moisture sensor
signal 1 circuit to the outside moisture sensor. When a wipe cycle is needed, the moisture sensor
sends a PWM voltage signal through the moisture sensor signal 2 circuit back to the BCM
requesting the wiper operation.

The outside moisture sensor uses the moisture sensor signal 2 circuit to command wiper motor
wipe cycles and to confirm the moisture sensor signal 1 is being received. If at anytime a fault
occurs between the outside moisture sensor and BCM, the BCM will use the inputs from the
windshield wiper/washer switch in the delay positions to operate the wiper motor at continuous
variable delay intervals.

Reference Information

Schematic Reference

Wiper/Washer Schematics

Connector End View Reference

Component Connector End Views

Description and Operation

Wiper/Washer System Description and Operation

Electrical Information Reference



Circuit Testing



Connector Repairs



Testing for Intermittent Conditions and Poor Connections



Wiring Repairs

Scan Tool Reference

Control Module References for scan tool information

1. Moisture sensing feature is inoperative



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Wipers and Washers - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



Circuit/System Verification

Ignition ON, wiper switch in the low position. The windshield wipers should operate at low
speed. If the windshield wipers do not operate, refer to Windshield Wiper System
Malfunction.

Circuit/System Testing

1. Ignition OFF, disconnect the harness connector at the outside moisture sensor.

2. Test for less than 5.0 ohms between the ground circuit terminal 3 and ground.



If greater than the specified range, test the ground circuit for an open/high resistance.

3. Ignition ON, verify that a test lamp illuminates between ignition circuit terminal 4 and

ground.



If the test does not illuminate, test the ignition circuit for a short to ground or an
open/high resistance. If the circuit tests normal, replace the BCM.

4. Ignition OFF, connect the harness connector at the outside moisture sensor.

5. Disconnect the X4 harness connector at the BCM.

6. Ignition ON, test for 8-10 volts between the signal circuit terminal 18 and ground.



If greater than the specified range, test the signal circuit for a short to voltage. If the
circuit tests normal, replace the outside moisture sensor.



If less than the specified range, test the signal circuit for a short to ground or an
open/high resistance. If the circuit tests normal, replace the outside moisture sensor.

7. Ignition ON, test for 4-8.5 volts between the signal circuit terminal 14 and ground.



If greater than the specified range, test the signal circuit for a short to voltage. If the
circuit tests normal, replace the outside moisture sensor.



If less than the specified range, test the signal circuit for a short to ground or an
open/high resistance. If the circuit tests normal, replace the outside moisture sensor.

8. If all circuits test normal, replace the BCM.

Repair Procedures

Perform the Diagnostic Repair Verification after completing the diagnostic procedure.



Windshield Outside Moisture Sensor Replacement



Control Module References for BCM replacement, setup, and programming

WIPER BLADE ELEMENT CHECK



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Wipers and Washers - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



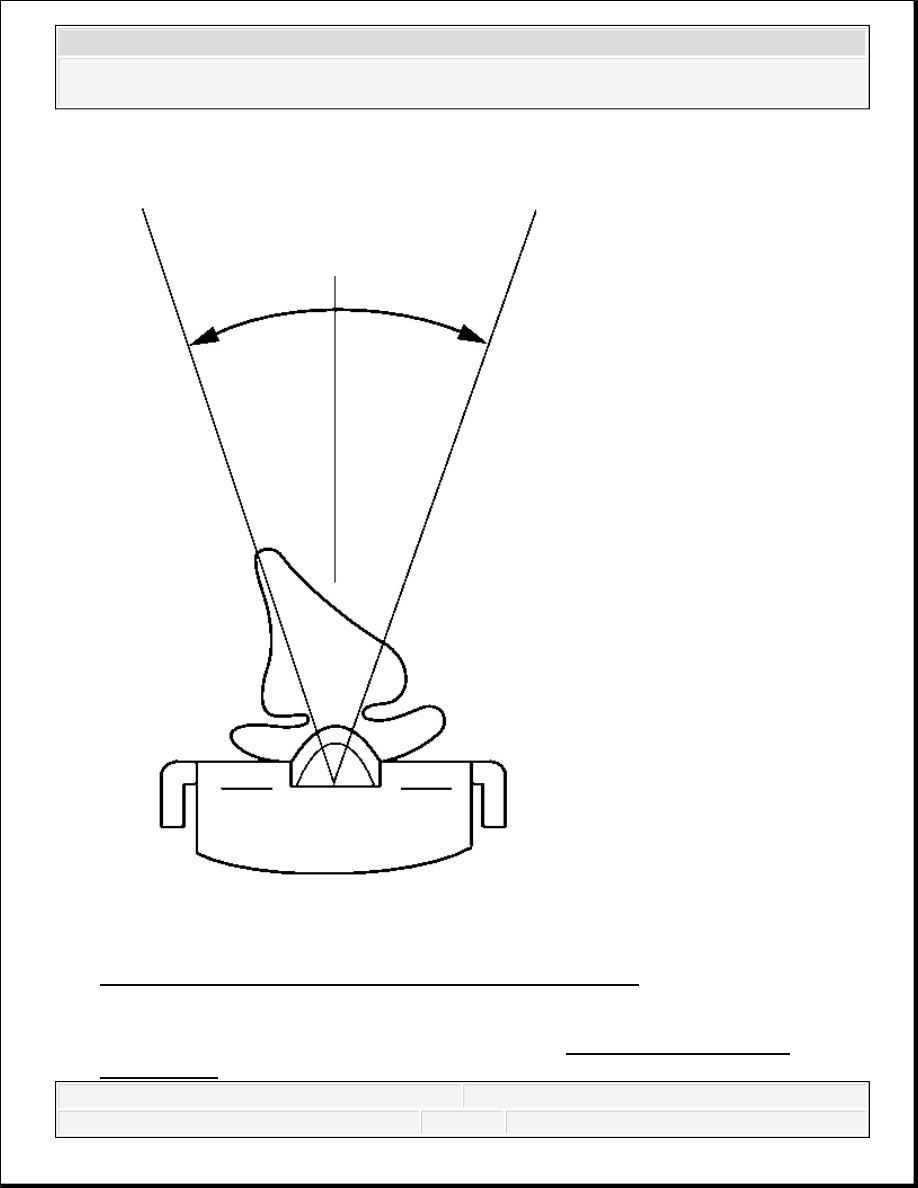

Fig. 5: Measuring Wiper Blade Element Centerline Contact
Courtesy of GENERAL MOTORS CORP.

1. Remove the wiper blades from the wiper arms. Refer to Windshield Wiper Blade

Replacement.



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Wipers and Washers - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



2. Look down the length of the blade element.

3. Replace the wiper blade if the rubber element which contacts the glass is not on the

centerline of the blade +/-15 degrees.

4. Install the wiper blades on the wiper arms. Refer to Windshield Wiper Blade

Replacement.

REPAIR INSTRUCTIONS

WINDSHIELD WASHER HOSE REPLACEMENT

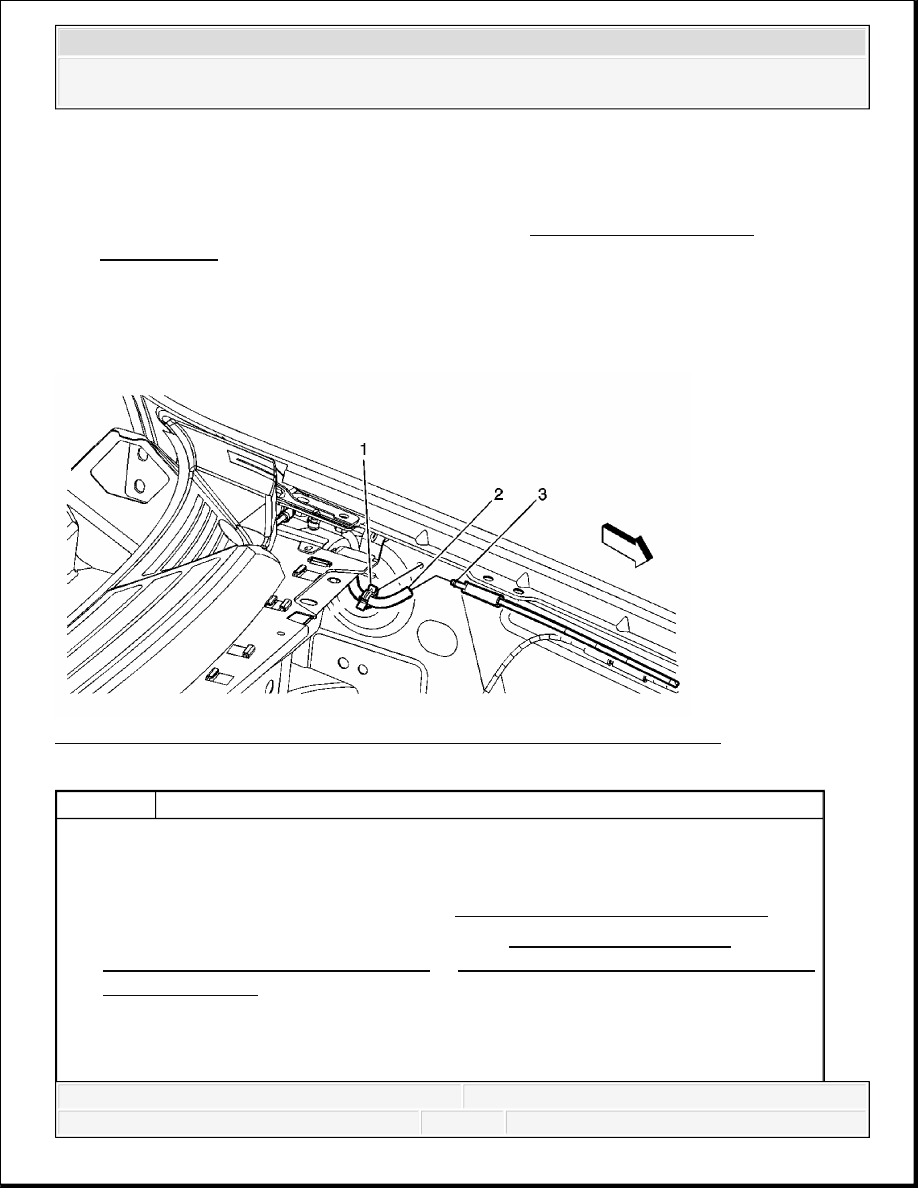

Fig. 6: View Of Windshield Washer Pump Hose Assembly & Components
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

Preliminary Procedure

1. Open the hood.

2. Remove the air inlet grille panel. Refer to Air Inlet Grille Panel Replacement.

3. Remove the left front wheelhouse liner. Refer to Front Wheelhouse Liner

Replacement - Left Side (Chevrolet) or Front Wheelhouse Liner Replacement -
Left Side (GMC) .

4. Place a clean suitable container under the vehicle prior to disconnecting the washer

hose.

5. Disconnect the washer hose from the washer pump spout.
