Глава 8. ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Проверяйте состояние рабочей кром-
ки щетки очистителя ветрового стек-
ла, проведя по ней пальцем. Неровная
рабочая кромка щетки уменьшает эф-
фективность работы очистителя.

OMA19-8130

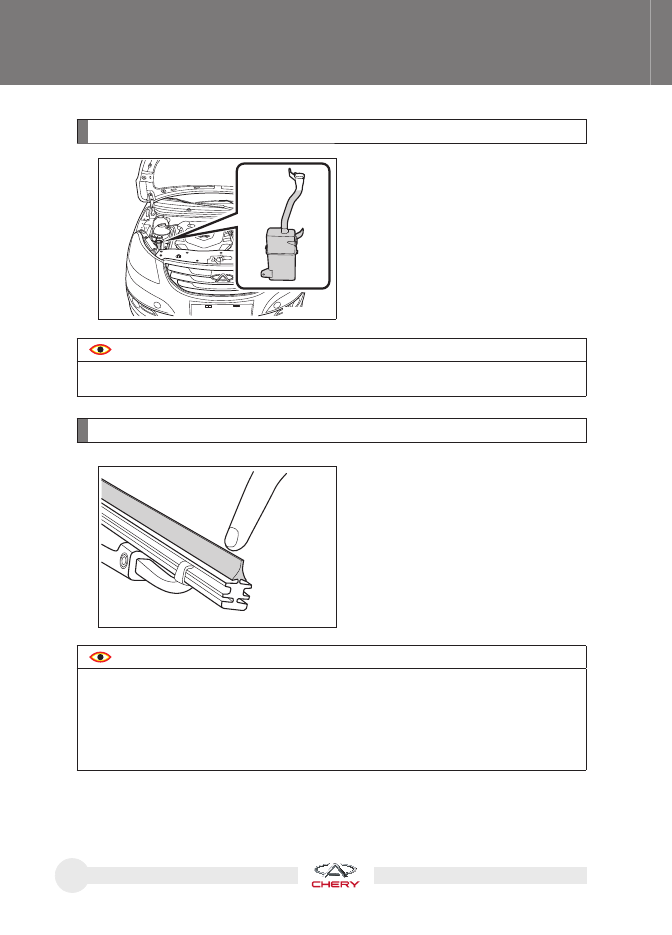

Добавление жидкости в бачок омывателя

Проверка щеток очистителя ветрового стекла

OMA19-8120

Если жидкость не поступает из распы-
лителей форсунок омывателя, то ве-
роятно, что ее нет в бачке омывателя.
В этом случае выключите омыватель и
долейте жидкость в бачок омывателя
до соответствующего уровня.

ОСТОРОЖНО

Не заливайте чистую воду в бачок омывателя, если температура наружного воздуха
ниже 0

. В противном случае вода замерзнет и омыватель может выйти из строя.

ОСТОРОЖНО

Запрещается использовать щеток очистителя на сухом стекле, что может привести

к появлению царапин на нем и повреждению рабочих кромок щеток.

В зимний период во избежание повреждения щеток перед включением очистителя

убедитесь, что они не примерзли к стеклу.

Не следует использовать щетки очистителя для удаления со стекла изморози или

льда.

271

Глава 8. ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

Замена щеток очистителя ветрового стекла

OMA19-8140

OMA19-8150

OMA19-8160

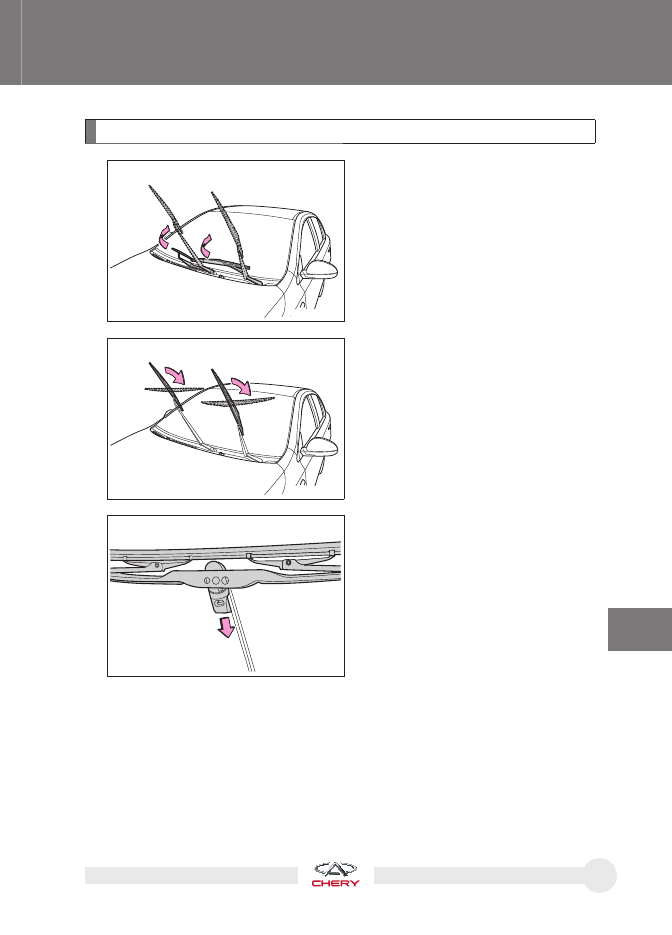

1. Поднимите рычаги очистителя ве-

трового стекла

2. Поверните щетку в направлении,

указанном стрелкой, чтобы она на-
ходилась под прямым углом к рыча-
гу.

3. Нажмите щетку в направлении, ука-

занном стрелкой, и снимите ее.

4. Установите новую щетку в обратной последовательности и убедитесь, что

она надежно закреплена на рычаге.

5. Убедитесь, что щетки очистителя ветрового стекла работают должным об-

разом.

272

Глава 8. ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

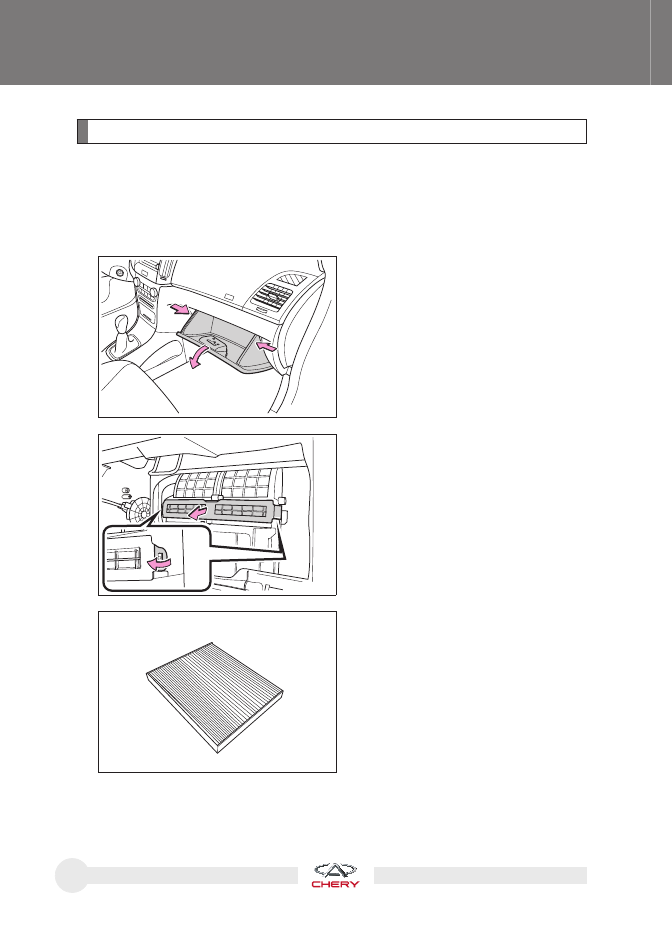

Проверка и замена фильтра вентиляции салона

Фильтр вентиляции салона находится в задней части перчаточного ящика. Он
предназначен для защиты салона от проникновения пыли с наружным возду-
хом, поступающим в него через вентиляционные отверстия. При длительной
эксплуатации он может полностью засориться. Если эффективность работы си-
стемы кондиционирования значительно уменьшилась, проверьте фильтр вен-
тиляции салона и при необходимости замените его.

SRS

AIRBAG

OMA19-8170

OMA19-8180

OMA19-8190

1. Откройте перчаточный ящик, со-

жмите его боковины и освободи-
те упоры, после чего перчаточный
ящик можно снять.

2. Откройте гнездо для фильтра и из-

влеките его.

3. Проверьте и очистите поверхность

фильтрующего элемента, при необ-
ходимости замените его.

273

Глава 8. ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

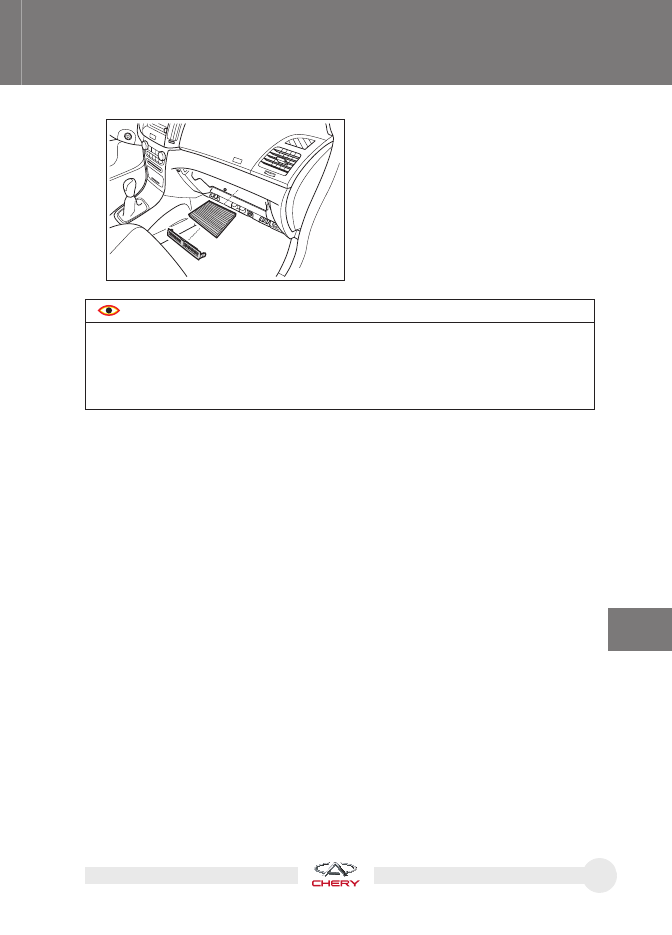

4. Правильно вставьте в гнездо чистый

фильтрующий элемент и надежно
установите крышку гнезда. Устано-
вите на место перчаточный ящик.

SRS

AIRBAG

OMA19-8200

ОСТОРОЖНО

Использование системы вентиляции и кондиционирования воздуха без фильтра

приведет к ухудшению эффективности ее работы и попаданию пыли в салон.

Рекомендуется проверять состояние фильтра вентиляции салона через каждые

5000 км пробега и замените его при необходимости.

Запрещено промывать фильтр водой.

274

Глава 8. ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Замена ламп

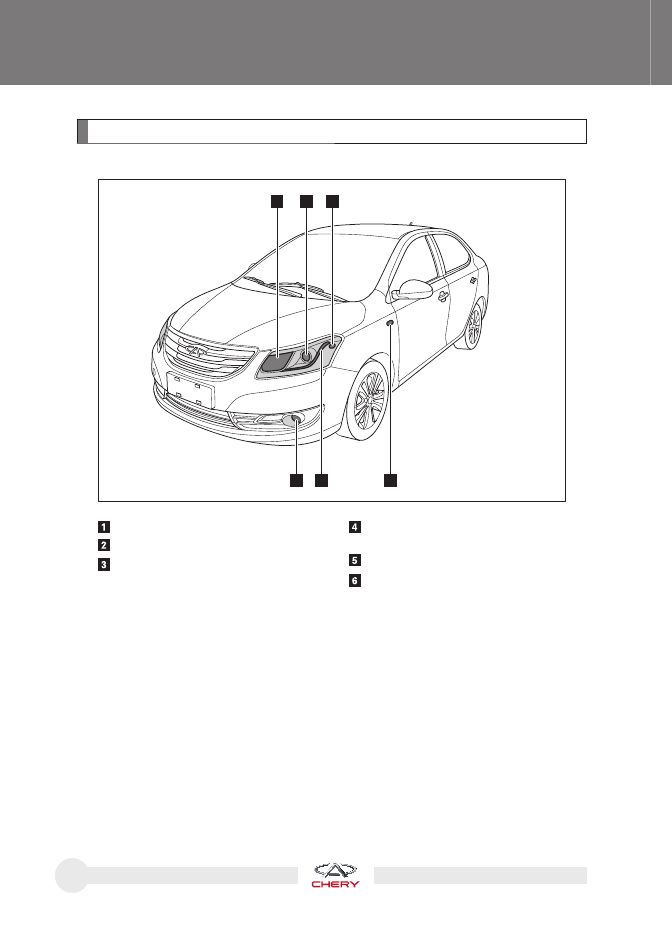

Расположение ламп передних световых приборов

OMA19-8210

Боковой повторитель указателя по-

ворота

Передний габаритный фонарь

Противотуманная фара

Фара дальнего света

Передний указатель поворота

275

Глава 8. ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

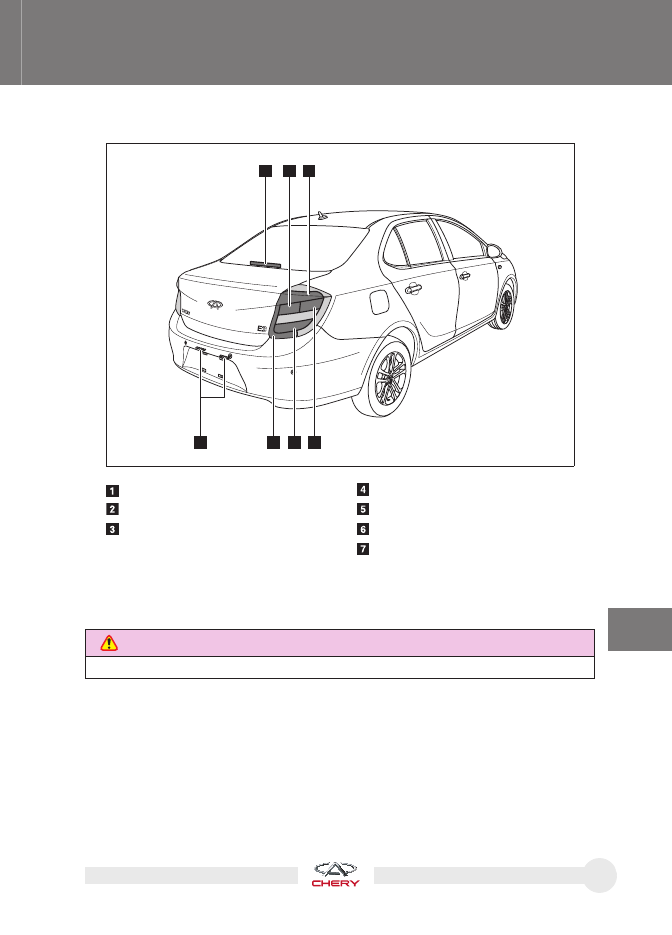

Расположение ламп задних световых приборов

OMA19-8220

Фонарь заднего хода

Задний противотуманный фонарь

Задний габаритный фонарь

Фонарь освещения регистрацион-

ного знака

Верхний стоп-сигнал

Задний указатель поворота

Задний габаритный фонарь

Стоп-сигнал

Перед заменой ламп нужно перевести замок зажигания в положение OFF и вы-
ключить все осветительные приборы.

ОПАСНОСТЬ

Во избежание ожога не меняйте не остывшие лампочки.

276

Глава 8. ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ОСТОРОЖНО

Используйте только лампы, рекомендованные компанией Chery.

При замене лампочки не прикасайтесь к ее стеклянной колбе руками без перчаток.

Это приведет к загрязнению поверхности колбы и значительному сокращению сро-
ка службы.

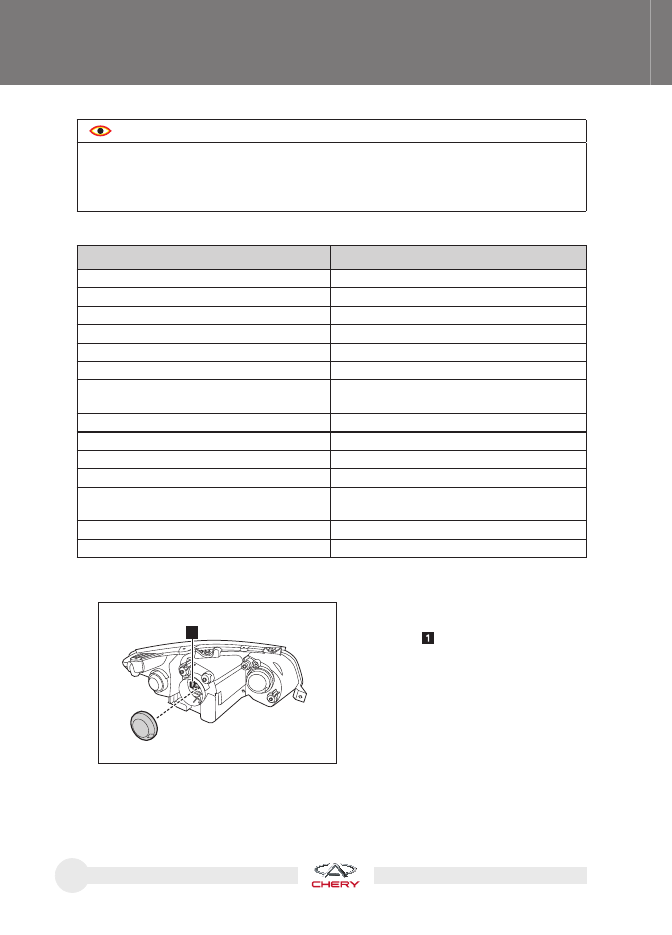

Тип ламп

Замена лампы фары ближнего света

OMA19-8300

Снимите крышку корпуса фары
ближнего света и отсоедините разъ-
ем фары

Назначение лампы

Тип и мощность лампы (модель/тип)

Фара

Передний габаритный фонарь

Светодиодный

Передний указатель поворота

HY21W

Стоп-сигнал

Светодиодный

Противотуманная фара

Задний противотуманный фонарь

P21W

Фонарь освещения регистрационного

знака

C5W

Верхний стоп-сигнал

Светодиодный

Задний габаритный фонарь

Светодиодный

Задний указатель поворота

PY21W

Фонарь заднего хода

W16W

Боковой повторитель указателя пово-

рота

WY5W

Передний плафон освещения салона

C10W

Плафон освещения багажника

10W

277

Глава 8. ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

OMA19-8310

OMA19-8280

OMA19-8290

2. Отсоедините фиксирующий зажим

и извлеките лампу фары ближнего
света .

3. Установите новую лампу фары ближнего света в последовательности, обрат-

ной снятию.

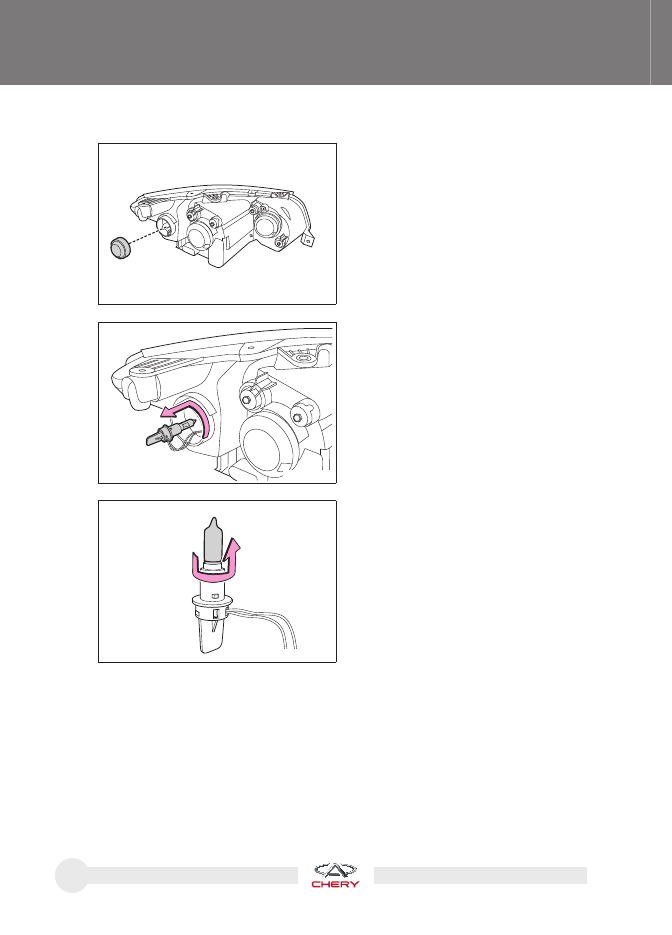

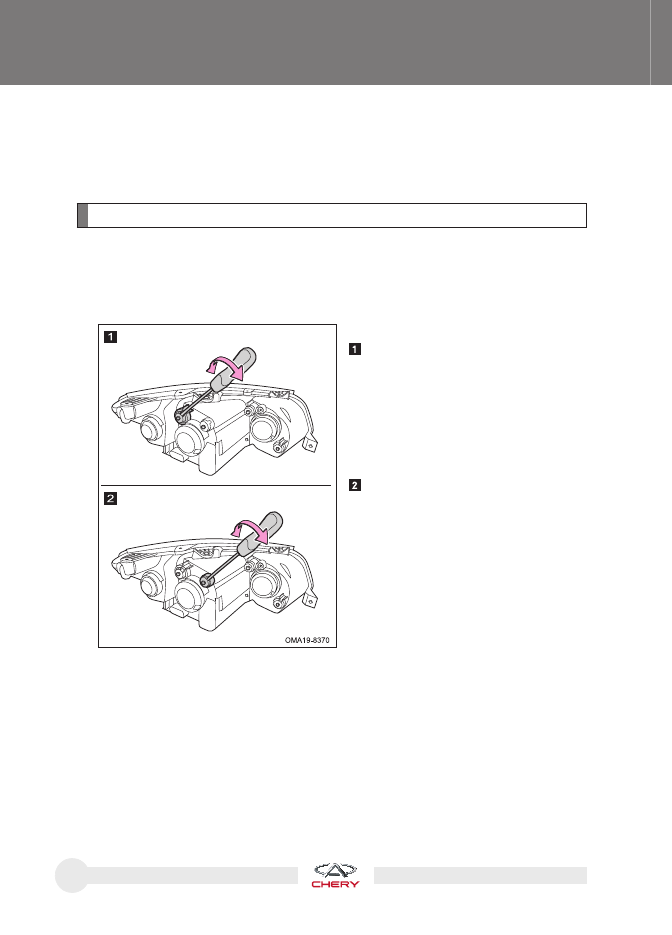

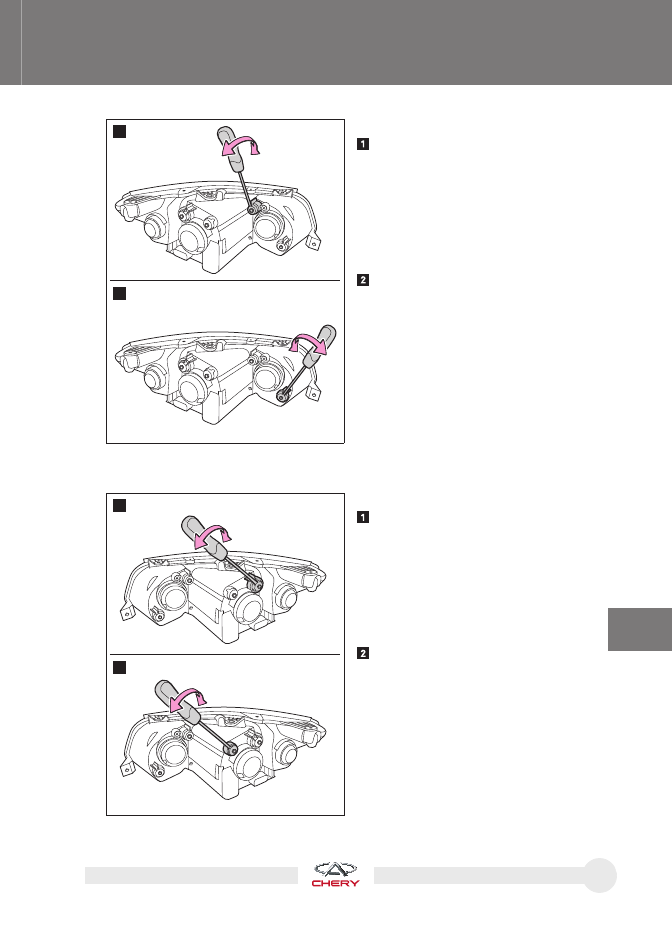

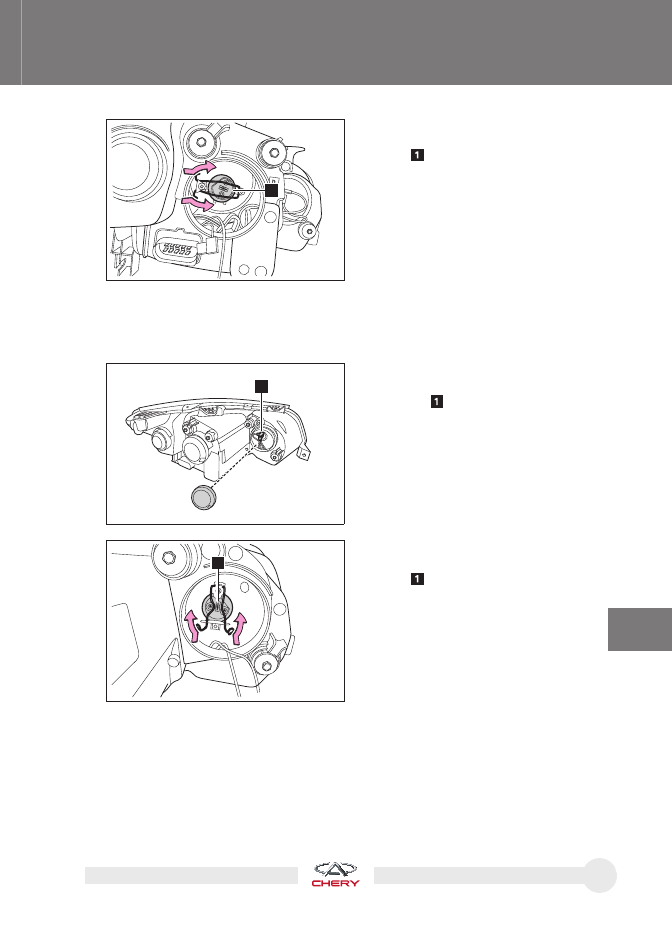

Замена лампы фары дальнего света

Снимите крышку корпуса фары
дальнего света и отсоедините разъ-
ем фары .

2. Отсоедините фиксирующий зажим

и извлеките лампу фары дальнего
света .

3. Установите новую лампу фары дальнего света в последовательности, обрат-

ной снятию.

278

Глава 8. ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Замена лампы переднего указателя поворота

OMA19-8320

OMA19-8330

OMA19-8340

1. Снимите крышку переднего указа-

теля поворота.

2. Для снятия лампы поверните ее па-

трон против направления часовой
стрелки.

4. Установите новую лампу переднего указателя поворота в последовательно-

сти, обратной снятию.

3. Извлеките лампу из патрона.

279

Глава 8. ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

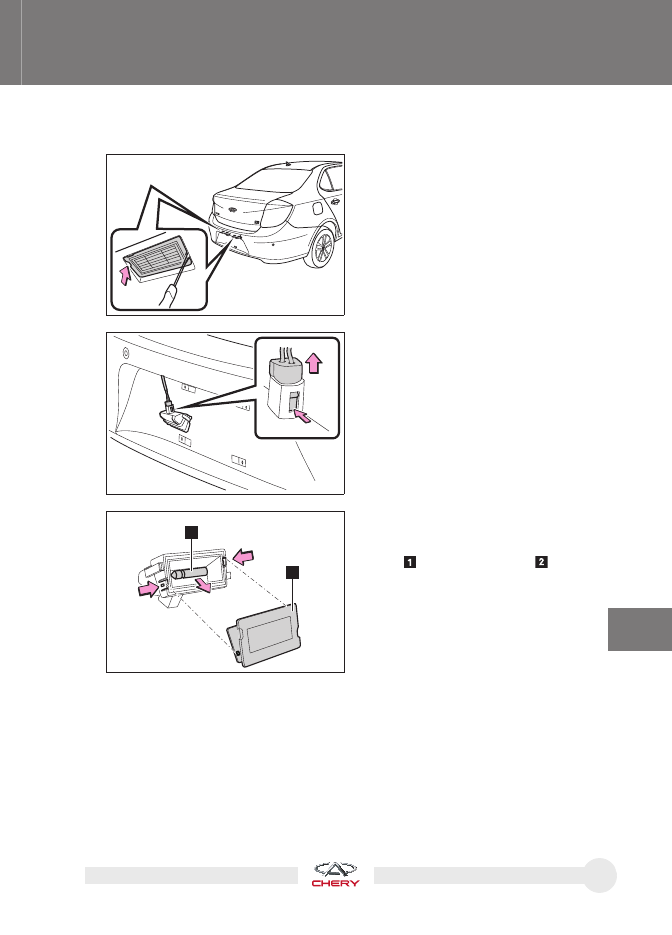

Замена лампы фонаря освещения регистрационного знака

OMA19-8250

OMA19-8260

OMA19-8270

С помощью плоской отвертки,
обернутой лентой, отделите фонарь
освещения регистрационного зна-
ка.

3. С помощью плоской отвертки отде-

лите зажимы фиксатора (показаны
стрелкой), чтобы снять рассеива-
тель

и извлеките лампу

4. Установите новую лампу фонаря освещения регистрационного знака в по-

следовательности, обратной снятию.

2. Отсоедините разъем фонаря осве-

щения регистрационного знака.

280

Глава 8. ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

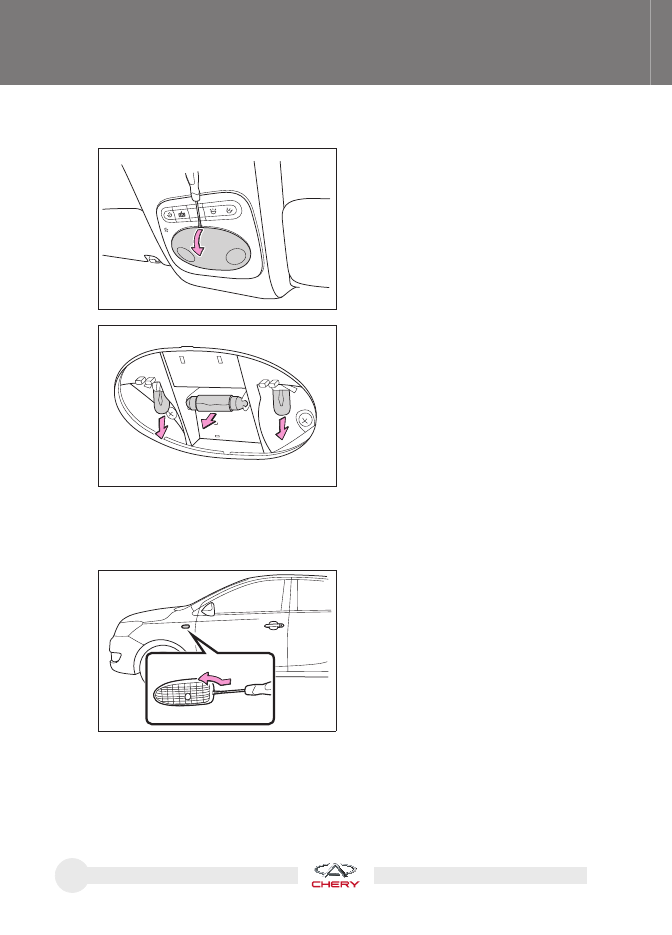

Замена лампы переднего плафона освещения салона

OMA19-8230

OMA19-8240

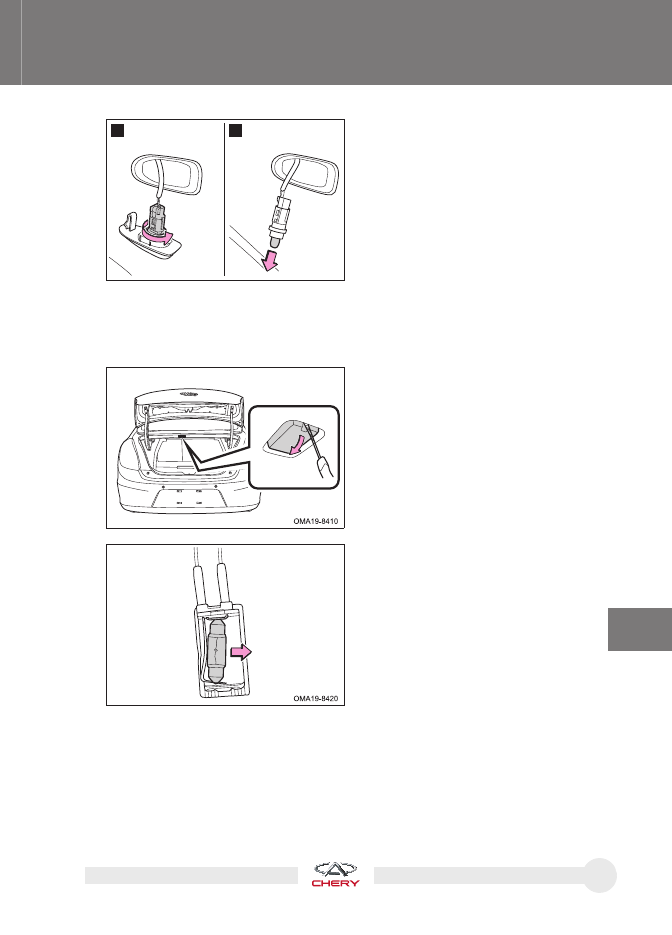

1. С помощью плоской отвертки, обер-

нутой лентой, отделите рассеива-
тель.

2. Снимите лампы.

1. С помощью плоской отвертки, обер-

нутой лентой, снимите боковой ука-
затель поворота, нажимая его впе-
ред и прилагая к его задней части
усилие, направленное наружу.

3. Установите новые лампы переднего плафона освещения салона в последо-

вательности, обратной снятию.

Замена лампы бокового указателя поворота

OMA19-8350

281

Глава 8. ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

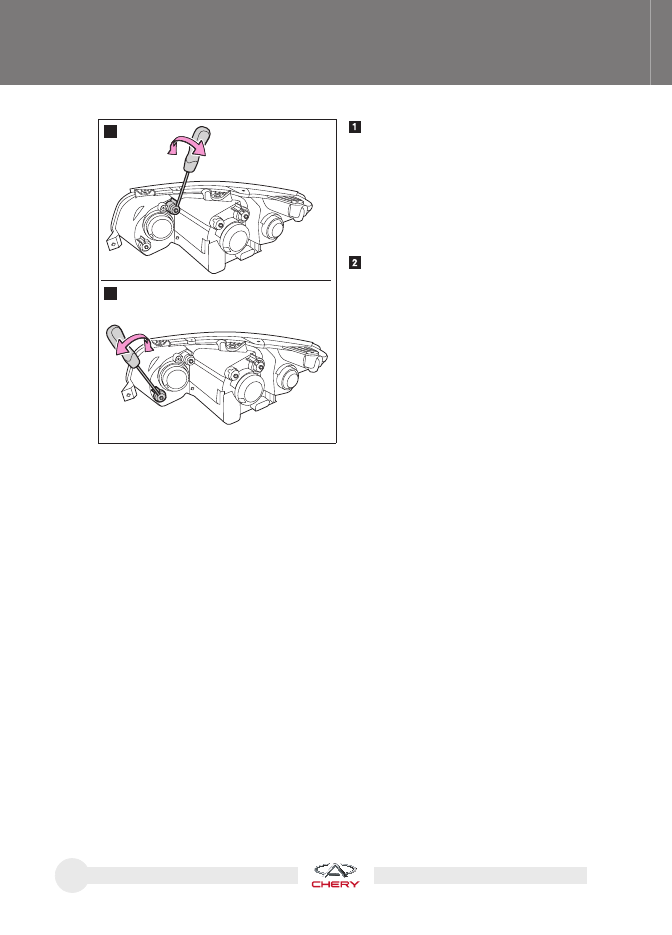

2. Поверните патрон лампы в направ-

лении, показанном на рисунке, что-
бы отделить патрон от рассеивате-
ля.

3. Извлеките лампу из патрона напря-

мую, не поворачивая ее.

1. С помощью плоской отвертки, обер-

нутой лентой, отделите рассеива-
тель.

2. Снимите лампу.

3. Установите новую лампу заднего плафона освещения багажного отделения в

последовательности, обратной снятию.

4. Установите новую лампу бокового указателя поворота в последовательно-

сти, обратной снятию.

Замена лампы плафона освещения багажного отделения

OMA19-8360

282

Глава 8. ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Остальные осветительные приборы

Замену ламп остальных осветительных приборов нельзя выполнить самостоя-
тельно. Для этого нужно обратиться на сервисную станцию официального ди-
лера Chery.

Ручная регулировка фар ближнего и дальнего света

Для регулировки фар ближнего и дальнего света вставьте отвертку в нужное ре-
гулировочное отверстие и поворачивайте ее в направлении по часовой стрелке
или против часовой стрелки.

Способ регулировки левой фары

Регулировка фары ближнего света

Поворот светового пучка влево/
вправо

Поверните отвертку в направлении
часовой стрелки: Световой пучок
смещается вправо

Поверните отвертку в направлении
против часовой стрелки: Световой
пучок смещается влево

Уменьшение/увеличение угла на-
клона светового пучка

Поверните отвертку в направлении
часовой стрелки: Угол наклона све-
тового пучка увеличивается

Поверните отвертку в направлении
против часовой стрелки: Угол на-
клона светового пучка уменьшается

283

Глава 8. ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

OMA19-8380

OMA19-8390

Регулировка фары дальнего света

Уменьшение/увеличение угла на-
клона светового пучка

Поверните отвертку в направлении
часовой стрелки: Угол наклона све-
тового пучка увеличивается

Поверните отвертку в направлении
против часовой стрелки: Угол на-
клона светового пучка уменьшается

Поворот светового пучка влево/
вправо

Поверните отвертку в направлении
часовой стрелки: Световой пучок
сме щается

влево

Поверните отвертку в направлении
против часовой стрелки: Световой
пучок смещается вправо

Регулировка фары ближнего света

Поворот светового пучка влево/
вправо

Поверните отвертку в направлении
часовой стрелки: Световой пучок
смещается влево

Поверните отвертку в направлении
против часовой стрелки: Световой
пучок смещается вправо

Уменьшение/увеличение угла на-
клона светового пучка

Поверните отвертку в направлении
часовой стрелки: Угол наклона све-
тового пучка увеличивается

Поверните отвертку в направлении
против часовой стрелки: Угол на-
клона светового пучка уменьшается

Способ регулировки правой фары

284

Глава 8. ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

OMA19-8400

Уменьшение/увеличение угла на-
клона светового пучка

Поверните отвертку в направлении
часовой стрелки: Угол наклона све-
тового пучка увеличивается

Поверните отвертку в направлении
против часовой стрелки: Угол на-
клона светового пучка уменьшается

Поворот светового пучка влево/
вправо

Поверните отвертку в направлении
часовой стрелки: Световой пучок
смещается вправо

Поверните отвертку в направлении
против часовой стрелки: Световой
пучок смещается влево

285

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

Мойка автомобиля

Для мойки автомобиля нужно использовать только холодную или теплую воду.
При использовании моек высокого давления вода может попасть в салон авто-
мобиля.

Глава 8. ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

8-3. Уход за кузовом и салоном автомобиля

ОСТОРОЖНО

Перед использованием автоматической мойки выключите систему кондиционирова-
ния воздуха и закройте все стекла.

Ручная мойка

При использовании моющего средства смывайте его большим количеством чи-
стой воды, затем протрите кузов сухой тканью.

ОСТОРОЖНО

Запрещается мойка двигателя или моторного отсека вашего автомобиля струей

воды.

Начав движение после мойки автомобиля, несколько раз нажмите педаль тормоза

для удаления воды с тормозных дисков.

При регулярном движении по пыльным дорогам рекомендуется не реже одного

раза в месяц промывать ходовую часть автомобиля.

Очистка кожаной обивки салона

Протрите кожаную обивку влажной хлопковой тканью или полотенцем и про-
сушите ее чистой мягкой тканью. Сильно загрязненную поверхность нужно
очищать нейтральными моющими средствами, например, пенистым мыль-
ным очистителем. При нормальных условиях эксплуатации рекомендуется
раз в полгода обрабатывать натуральную кожу специальными средствами
для ухода за ней.

ОСТОРОЖНО

При очистке не допускайте переувлажнения натуральной кожи. Особенно следите за
тем, чтобы вода не попадала внутрь швов обивки из натуральной кожи.

286

Глава 8. ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Очистка фар

Для очистки фар пользуйтесь профессиональными химическими раство-
рителями. Не протирайте сухие фары, чтобы не поцарапать их, и не исполь-
зуйте для очистки острые предметы. Не направляйте струю воды на заднюю
часть корпуса фары, чтобы исключить попадание воды внутрь и повреждение
фары.

Очистка заднего стекла

Для очистки заднего стекла пользуйтесь только мягкой тканью, чтобы не по-
вредить обогреватель заднего стекла. Не пользуйтесь для этого предметами
с острыми краями или растворителями.

Уход за колесами

Во избежание коррозии регулярно мойте все колеса водным раствором ней-
трального моющего средства. Запрещается использование жестких щеток,
чтобы не повредить защитное покрытие колес.

Антикоррозийная обработка днища кузова

Днище кузова автомобиля имеет антикоррозионное покрытие. Регулярно
проверяйте состояние этого покрытия и обращайтесь на сервисную станцию
Chery для его восстановления.

Уход за лакокрасочным покрытием

Для сохранения хорошего внешнего вида автомобиля следует один или два
раза в год обрабатывать кузов полировальным составом.

Мелкий ремонт лакокрасочного покрытия кузова (сколы, царапины, истира-
ние) следует проводить на сервисной станции официального дилера Chery.

ОСТОРОЖНО

Для продления срока службы лакокрасочного покрытия вовремя удаляйте такие вред-
ные загрязнения, как птичий помет, смолы, следы насекомых, масляные пятна и т.д.

287

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

Глава 8. ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

8-4. Обкатка нового автомобиля

Рекомендации по обкатке двигателя:

При пробеге первой 1000 км:

Начинайте движение только после прогрева двигателя.

Избегайте интенсивных разгонов при полностью нажатой педали акселератора.

Запрещается двигаться со скоростью выше 100 км/ч.

Частота вращения коленчатого вала не должна превышать 4000 об/мин.

Избегайте движения при низких оборотах двигателя (менее 1500 об/мин) на

2,3,4 и 5 передачах.

Запрещена буксировка прицепов и автомобилей.

Избегайте резкого трогания с места.

Избегайте, по возможности, резкого торможения.

ОСТОРОЖНО

Не допускайте без необходимости работу двигателя при высокой частоте вращения

коленчатого вала (максимально допустимая частота вращения составляет 5 500 об/
мин). Раннее переключение на более высокую передачу способствует экономии то-
плива, снижению уровня шума и защите окружающей среды.

Не допускайте работы непрогретого двигателя с высокой частотой вращения ко-

ленчатого вала.

Рекомендации по приработке тормозных механизмов:

Новые тормозные колодки не создают достаточной силы трения для идеаль-
ного торможения при первых 200 км пробега. В этот период нужно сильнее
нажимать педаль тормоза для обеспечения эффективности торможения. Эта
рекомендация относится и к каждой замене тормозных колодок.

Рекомендации по приработке шин:

Новые шины требуют небольшого периода приработки. В начале эксплуа-
тации шины не обеспечивают достаточного сцепления с дорогой. Поэтому
управляйте автомобилем с осторожностью, особенно при первых 100 км про-
бега. После пробега первых 800 км следует обязательно подтянуть колесные
гайки установленным моментом затяжки (110 ± 10 Н·м). Кроме того, после
замены колеса или ослабления затяжки колесных болтов их также следует
подтянуть установленным моментом после пробега 800 км.

289

ХАРАКТЕРИСТИКИ
АВТОМОБИЛЯ

9-1. Идентификационный номер

автомобиля (VIN) ................ 290

9-2. Характеристики

автомобиля ......................... 292

Модель и тип автомобиля ... 292

Габаритные

размеры

автомобиля ......................... 293

Весовые

параметры

автомобиля ......................... 294

Основные

размерные

показатели автомобиля ...... 295

Характеристики двигателя .. 296

Коробка передач ................. 297

Система питания ................ 297

Система смазки .................. 298

Система

охлаждения

двигателя ............................ 299

Система зажигания ............. 299

Подвеска

............................ 299

Система

рулевого

управления ......................... 300

Тормозная система ............. 300

Углы установки колес .......... 301

Колеса и шины .................... 301

Заправочные емкости ......... 302

Аккумуляторная батарея ..... 302

Глава 9

290

Глава 9. ХАРАКТЕРИСТИКИ АВТОМОБИЛЯ

9-1. Идентификационный номер автомобиля (VIN)

LVVDCXXXXXXXXXXXX

OMA19-9000

LVTDBXXXXXXXXXXXX

OMA19-9040

OMA19-9001

CHERY AUTOMOBILE COMPANY Ltd,CHINA

1845 kg

Идентификационный номер автомоби-
ля (VIN) нанесен в верхнем правом углу
передней панели со стороны передне-
го пассажира и виден снаружи автомо-
биля через ветровое стекло.

Также идентификационный номер ав-
томобиля (VIN) выбит на поперечине
под сиденьем переднего пассажира.

ОСТОРОЖНО

Запрещено повреждать идентификационный номер автомобиля (VIN) или места во-
круг него (закрывать, закрашивать, вырезать, проваривать, сверлить или удалять).

Идентификационная табличка автомо-
биля находится над фонарем в пороге
двери переднего пассажира.

291

Глава 9. ХАРАКТЕРИСТИКИ АВТОМОБИЛЯ

ХАРАКТЕРИСТИКИ

АВТОМОБИЛЯ

SQR477F

XXXXXXXXX

OMA19-9030

QR515MHA

XXXXXXXXX

OMA19-9020

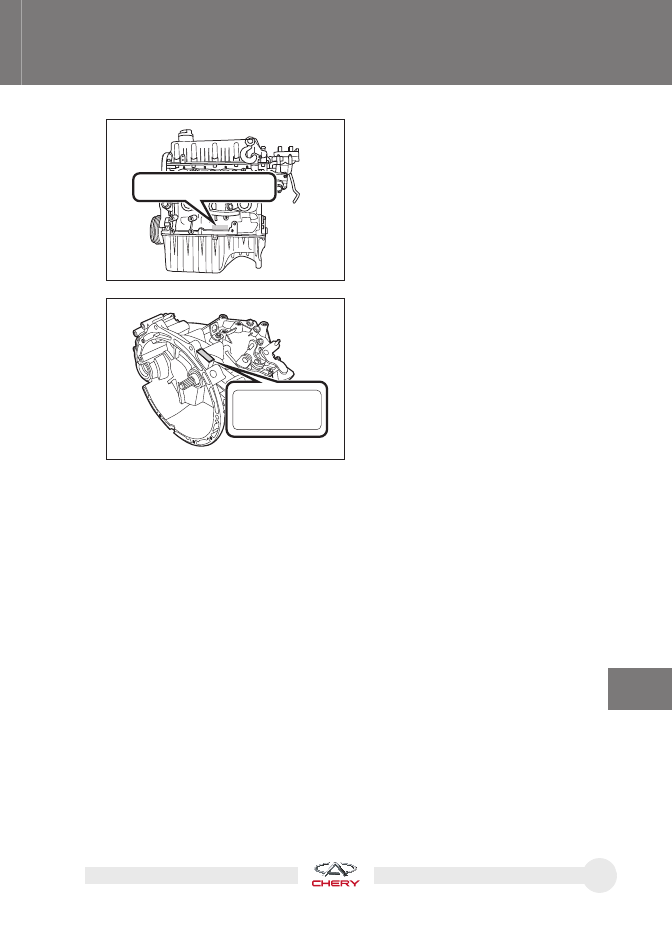

Номер двигателя выбит на блоке ци-
линдров под выпускным коллектором.

Номер коробки передач выбит на ее
картере.

292

Модель и тип автомобиля

Глава 9. ХАРАКТЕРИСТИКИ АВТОМОБИЛЯ

9-2. Характеристики автомобиля

Модель и тип автомобиля указаны в таблице 1.

Таблица 1 Модель и тип автомобиля

Модель автомо-

биля

A19

Тип автомобиля

Передний привод (4x2), передние управляемые колеса,

двигатель расположен спереди, кузов трехобъемный,

четырехдверный, пятиместный, грузопассажирский,

левостороннее рулевое управление

Модель двигателя

SQR477F

Тип двигателя

Вертикальный, рядный 4-тактный, 4-цилиндровый, жид-

костного охлаждения, один верхний распредвал

Система питания

Электронная система распределенного последователь-

ного впрыска топлива

Модель коробки

передач

QR515MHA

293

Глава 9. ХАРАКТЕРИСТИКИ АВТОМОБИЛЯ

ХАРАКТЕРИСТИКИ

АВТОМОБИЛЯ

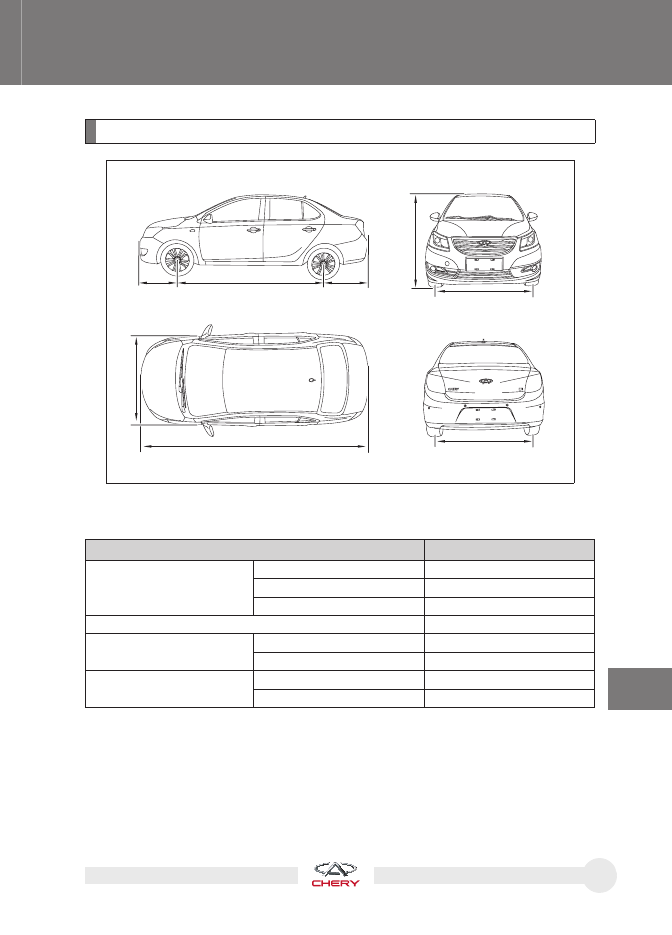

Габаритные размеры автомобиля

OMA19-9050

Передний

свес

Колесная

база

Габаритная длина

Колея передних колес

Колея задних колес

Габаритная высота

Габаритная

ширина

Задний

свес

Основные размерные показатели автомобиля приведены в таблице 2.

Таблица 2 Основные размерные показатели автомобиля

Модель автомобиля

A19

Габаритные

размеры

Длина (мм)

4450

Ширина (мм)

1748

Высота (мм)

1493

Колесная база (мм)

2570

Колея

Спереди (мм)

1494

Сзади (мм)

1492

Свесы

Передний (мм)

915

Задний (мм)

964

294

Глава 9. ХАРАКТЕРИСТИКИ АВТОМОБИЛЯ

Весовые параметры автомобиля

Весовые параметры и число мест в автомобиле приведены в таблице 3.

Таблица 3 Весовые параметры и число мест в автомобиле

Позиции

Значение

Модель автомобиля

A19

Снаряженная масса автомобиля (кг)

1208

Распределение снаряжен-

ной массы автомобиля

Передние колеса (кг)

739

Задние колеса (кг)

469

Допустимая грузоподъемность автомобиля (включая

пассажиров) (кг)

375

Допустимая полная масса автомобиля (кг)

1583

Распределение допустимой

полной массы автомобиля

Передние колеса (кг)

840

Задние колеса (кг)

743

Полная масса автомобиля (кг)

1250

Распределение полной

массы автомобиля

Передние колеса (кг)

756

Задние колеса (кг)

494

Максимально допустимая

нагрузка на колеса автомо-

биля

Передние колеса (кг)

880

Задние колеса (кг)

836

Число пассажиров (включая водителя)

295

Глава 9. ХАРАКТЕРИСТИКИ АВТОМОБИЛЯ

ХАРАКТЕРИСТИКИ

АВТОМОБИЛЯ

Основные размерные показатели автомобиля

Основные характеристики автомобиля приведены в таблице 4.

Таблица 4 Основные характеристики (параметры) автомобиля

Позиции

Значение

Модель автомобиля

A19

Параметры

проходимости

Минимальный дорожный просвет

при полной нагрузке (мм)

120

Минимальный

диаметр поворота

Направо (м)

Налево (м)

Угол въезда (°)

Угол съезда (°)

Угол продольной

проходимости

Снаряженный автомобиль (°)

Автомобиль с полной нагруз-

кой (°)

Скоростные

показатели

Максимальная скорость (км/ч)

175

Максимальный преодолеваемый подъем (%)

296

Глава 9. ХАРАКТЕРИСТИКИ АВТОМОБИЛЯ

Характеристики двигателя

Конструктивные характеристики и основные показатели двигателя приведены
в таблице 5.

Таблица 5 Характеристики двигателя

Модель двигателя

SQR477F

Тип двигателя

Вертикальный, рядный

4-тактный, 4-цилиндровый,

жидкостного охлаждения, один

верхний распредвал

Диаметр цилиндра (мм)

77,4

Ход поршня (мм)

79,52

Рабочий объем (куб. см)

1497

Степень сжатия

10,5

Максимальная мощность (кВт)

Частота вращения коленчатого вала при мак-

симальной мощности (об/мин)

6000

Максимальная полезная мощность (кВт)

Частота вращения коленчатого вала при мак-

симальной полезной мощности (об/мин)

6000

Максимальный крутящий момент (Нм)

140

Частота вращения коленчатого вала при мак-

симальном крутящем моменте (об/мин)

4500

297

Глава 9. ХАРАКТЕРИСТИКИ АВТОМОБИЛЯ

ХАРАКТЕРИСТИКИ

АВТОМОБИЛЯ

Модель коробки передач QR515MHA. Передаточные отношения ступеней ко-
робки передач приведены в таблице 6.

Таблица 6 Передаточные отношения

Модель коробки передач

QR515MHA

Передаточные от-

ношения

1-я передача

3,545

2-я передача

2,050

2-я передача

1,423

4-я передача

1,065

5-я передача

0,865

Передача заднего

хода

3,364

Передаточное от-

ношение главной

передачи

3,550

Параметры системы питания приведены в таблице 7.

Таблица 7 Система питания

Модель двигателя

SQR477F

Топливо

Неэтилированный бензин с октановым

числом не ниже 92

Октановое число

Октановое число не ниже 92

Топливный бак

Тип

Пластиковый топливный бак

Вместимость

42 л

Топливный насос

Электрический

Используйте только указанный в таблице сорт бензина, либо бензин более вы-
сокого качества.

Коробка передач

Система питания

ОСТОРОЖНО

Использование бензина более низко сорта приведет к повреждению двигателя.

Используйте только неэтилированный бензин. Использование этилированного

бензина приведет к выходу из строя трехкомпонентного каталитического нейтра-
лизатора и повышению уровня токсичности отработавших газов.

Рекомендуемое топливо

298

Глава 9. ХАРАКТЕРИСТИКИ АВТОМОБИЛЯ

Система смазки

Параметры системы смазки приведены в таблице 8.

Таблица 8 Параметры системы смазки

Модель двигателя

SQR477F

Объем заливаемого

масла

3,6 л

Сорт масла

Летнее: SAE 10W-40 (SL или выше)

Зимнее: SAE 5W-40 (SL или выше)

Выбор масла

Индекс 5W в обозначении 5W-40 указывает на характеристику, которая обе-
спечивает возможность запуска двигателя при низких температурах. Масло
с более низким числом перед буквой W обеспечивает более легкий запуск
двигателя при низких температурах.

Число 40 в обозначении 5W-40 указывает вязкость масла при рабочей тем-
пературе. Масло с более высокой вязкостью лучше для работы двигателя с
высокой частотой вращения коленчатого вала или при высоких эксплуатаци-
онных нагрузках.

ОСТОРОЖНО

Во избежание повреждения двигателя используйте только указанное выше мотор-

ное масло.

При замене или добавлении масла его уровень не должен превышать отметку мак-

симального значения.

Во избежание повреждения двигателя запрещается использование любых приса-

док к маслу.

299

Глава 9. ХАРАКТЕРИСТИКИ АВТОМОБИЛЯ

ХАРАКТЕРИСТИКИ

АВТОМОБИЛЯ

Система охлаждения двигателя

Параметры системы охлаждения приведены в таблице 9.

Модель автомобиля

A19

Тип радиатора

Трубчато-ленточный радиатор

Охлаждающая жид-

кость

Вместимость системы охлаждения: 7,5 л, деминерализо-

ванная вода и состав G11 в объемном соотношении 1:1,

температура замерзания: -35°C

Система зажигания

Модель свечей зажигания указана в таблице 10.

Модель двигателя

SQR477F

Модель свечей за-

жигания

FR7DTC

ОСТОРОЖНО

Используйте свечи зажигания указанной модели.

Не регулируйте зазор между электродами.

Подвеска

Конструкция подвески приведена в таблице 11.

Модель автомобиля

A19

Передняя подвеска

Независимая подвеска типа МакФерсон, высота не

регулируется, винтовые пружины, амортизаторы дву-

стороннего действия со стабилизатором поперечной

устойчивости

Задняя подвеска

Торсионная полунезависимая с нерегулируемым ходом,

винтовыми пружинами, амортизаторами двустороннего

действия

Таблица 11 Подвеска

Таблица 10 Модель свечей зажигания

Таблица 9 Система охлаждения

300

Глава 9. ХАРАКТЕРИСТИКИ АВТОМОБИЛЯ

Система рулевого управления

Конструкция рулевого управления приведена в таблице 12.

Модель автомобиля

A19

Диаметр рулевого колеса (мм)

382

Тип усилителя рулевого управления

Гидравлический

Тип рулевого механизма

Реечный

Рабочая жидкость усилителя

Тип жидкости: ATF III. Уровень рабочей

жидкости должен находиться между

отметками MAX и MIN.

Тип рулевой колонки

Регулируемая, энергопоглощающая

Диапазон

регулировки

положения ру-

левого колеса

Вверх-вниз (мм)

44,3

Вперед-назад (мм)

Предельные

положения ру-

левого колеса

Максималь-

ный угол

поворота

управляемых

колес

На-

ружное

колесо

34,45°

Вну-

треннее

колесо

39,53°

Число оборо-

тов рулевого

колеса

до упора

Влево

1,5

Вправо

1,5

Тормозная система

Параметры тормозной системы приведены в таблице 13.

Модель автомобиля

A19

Тормозная систе-

ма

Передние колеса

Дисковые вентилируемые механизмы

Задние колеса

Барабанные механизмы

Усилитель тормозной системы

Вакуумный

Стояночный тормоз

Механический тросовый привод на

задние колеса

Тормозная жидкость

Тип жидкости: DOT-4. Уровень ра-

бочей жидкости должен находиться

между отметками MAX и MIN.

Таблица 13 Тормозная система

Таблица 12 Система рулевого управления

301

Глава 9. ХАРАКТЕРИСТИКИ АВТОМОБИЛЯ

ХАРАКТЕРИСТИКИ

АВТОМОБИЛЯ

Углы установки колес

Углы установки колес приведены в таблице 14.

Позиции

Значение

Модель автомобиля

A19

Передние колеса

Развал

5' ± 45'

Продольный наклон

оси поворота

4°26' ± 45'

Поперечный наклон

оси поворота

10°48' ± 30'

Схождение

0' ± 6'

Задние колеса

Развал

-1°27' ± 20'

Схождение

6' ± 20'

Допустимая величина бокового увода

не более 3 м/км

Колеса и шины

Модели шин и колес, давление воздуха в шинах и момент затяжки болтов кре-
пления колес приведены в таблице 15.

Модель автомобиля

A19

Модель шин

185/60 R15

Размер обода

Колесо из алюми-

ниевого сплава

15 x 5.5J

Стальное колесо

15 x 6J

Давление воздуха

в холодных шинах

(кПа) (ненагружен-

ный автомобиль)

Передние колеса

230

Задние колеса

220

Запасное колесо

250

Момент затяжки болтов крепления колес

110 ±10 Нм

Таблица 15 Модели шин и колес, давление воздуха в шинах и момент затяжки болтов

крепления колес

Таблица 14 Параметры для регулировки углов установки колес

(ненагруженный автомобиль)

302

Глава 9. ХАРАКТЕРИСТИКИ АВТОМОБИЛЯ

Заправочные емкости

Аккумуляторная батарея

Заправочные емкости для других рабочих жидкостей приведены в таблице 16.

Модель аккумуляторной батареи указана в таблице 17.

Таблица 16 Типы и заправочные емкости для рабочих жидкостей

Название

Вместимость

Марка, тип

Масло для ко-

робки передач

QR515MHA

2,3 ± 0,1 L

API GL-4 75W-90

Жидкость омывателя ветрово-

го стекла

2,5 л

Концентрированное средство

и вода, объемное соотношение

1:20

Таблица 17 Аккумуляторная батарея

Название

Модель

Аккумуляторная батарея

12 В, 60 Ач

Chery Bonus 3. Руководство по эксплуатации (2014 год) - часть 9
