Chery Bonus 3. Руководство по эксплуатации (2014 год)

206

Глава 5. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

5-12. Хранение мелких предметов

Перчаточный ящик

Отделение для мелких вещей над центральной консолью

MUTE

VOL

SEEK

OMA19-5520

STORAGE BOX

MODE

OMA19-5530

Для открывания перчаточного ящика
потяните его ручку.

Это отделение находится на верхней
средней части передней панели.

ОПАСНОСТЬ

Перчаточный ящик должен быть закрыт. В случае резкого торможения или внезап-

ного маневра пассажир может получить травму при ударе об открытую крышку пер-
чаточного ящика или предметы, хранящиеся в нем.

Запрещается размещать в перчаточном ящике крупные или твердые предметы, по-

скольку эти предметы могут выскочить из него при столкновении или внезапном
торможении и нанести травму.

ОПАСНОСТЬ

Предметы, находящиеся в отделении для мелких вещей над центральной консолью
могут ухудшить обзорность для водителя.

207

Глава 5. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

ОБОРУДОВАНИЕ АВТОМОБИЛЯ

OMA19-5540

Отсек для вещей в центральной консо-
ли находится позади рычага стояноч-
ного тормоза.

Гнездо для карточек

Отсек для мелких вещей

Он находится перед рычагом переклю-
чения передач.

Отсек для вещей в центральной консоли

Отсек для мелких вещей

209

Глава 5. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

ОБОРУДОВАНИЕ АВТОМОБИЛЯ

Карман в обивке двери

Карманы в обивке передних и задних дверей можно использовать для хранения
дорожных кар, брошюр и других предметов.

Карман в обивке передней двери

Карман в обивке задней двери

ОСТОРОЖНО

При использовании кармана в обивке двери в качестве подстаканника

При хранении бутылки нужно закрыть ее пробкой. Не размещайте в подстакан-

нике открытые бутылки, стеклянные или бумажные стаканчики с жидкостью. Их
содержимое может быть разлито, а стекло разбито.

Бутылка может не поместиться из-за своих размеров или формы.

Не размещайте в карманах в обивках дверей крупные предметы.

210

Глава 5. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

Карман на спинке сиденья

Держатель для карточек

На задней стороне спинок передних
сидений есть карманы, в которых мож-
но хранить документы, брошюры и т.д.

Держатель для карточек находится на
солнцезащитном козырьке со стороны
водителя. В нем можно хранить чеки
магазинов и т.п.

211

Глава 5. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

ОБОРУДОВАНИЕ АВТОМОБИЛЯ

Багажник

При перевозке небольших предметов
в багажнике такая полка предотвратит
попадание этих предметов в салон во
время движения и защитит водителя и
пассажиров.

Раздельные задние сиденья обеспечивают разнообразие компоновки багажно-
го отделения. Спинки сидений легко складываются. При сложенных сиденьях
образуется ровный и практически горизонтальный пол багажного отделения.
(Подробнее см. раздел «Задние сиденья» в этой главе).

Полка перед задним стеклом

ОПАСНОСТЬ

Не располагайте предметы на полке перед задним стеклом. При происшествии эти
предметы могут попасть в пассажиров и нанести тяжелую или смертельную травму.

212

Глава 5. ОБОРУДОВАНИЕ АВТОМОБИЛЯ

Меры предосторожности при погрузке багажа

При погрузке багажа в автомобиль соблюдайте приведенные ниже меры предо-
сторожности:

При незанятых задних сиденьях для увеличения пространства для багажа их

можно сложить (процедура складывания приведена в разделе «Задние сиде-
нья» этой главы).

Багаж следует распределять равномерно по багажнику.

Для снижения расхода топлива не возите в автомобиле ненужные предме-

ты.

Убедитесь в том, что загруженный багаж не мешает закрыть крышку багаж-

ника.

ОПАСНОСТЬ

Запрещается располагать в багажнике любые предметы выше уровня спинок сиде-

ний. Размещайте грузы и багаж как можно ниже, чтобы исключить их перемещение
вперед при торможении, что может привести к травмированию пассажиров.

Запрещается перевозка пассажиров в багажнике. Пассажиры должны располагать-

ся на своих сиденьях и пристегнуться ремнями безопасности. В случае столкнове-
ния или внезапного торможения эти пассажиры могут получить тяжелые травмы.

Не размещайте ничего на полке перед задним стеклом. При столкновении или

внезапном торможении предметы на этой полке могут быть отброшены и нанести
травмы пассажирам. Располагайте все предметы в безопасном месте.

Запрещается движение с открытой или не полностью закрытой крышкой багажни-

ка, чтобы исключить падение предметов багажа из него.

213

Глава 6

В СЛУЧАЕ
НЕИСПРАВНОСТИ

6-8. Запуск двигателя

от аккумуляторной батареи
другого автомобиля ............. 240

Процедура запуска двигателя
от аккумуляторной батареи
другого автомобиля ............. 241

6-1. Аварийная световая

сигнализация ...................... 214

6-2. Если колесо повреждено

при движении автомобиля .. 215

Инструмент и запасное
колесо ................................ 216

Подготовка к подъему
автомобиля на домкрате ..... 217

Замена

колеса

.................... 217

6-3. Перегрев охлаждающей

жидкости двигателя ............ 225

6-4. Замена предохранителей ... 228

6-5. Буксировка вашего

автомобиля ......................... 230

Меры

предосторожности

при буксировке ................... 230

Буксировка

неисправного

автомобиля ......................... 232

Установка

буксирной

проушины ............................ 234

6-6. Снятие и установка

аккумуляторной батареи ..... 236

6-7. Если двигатель

не заводится ........................ 238

Простые

проверки

............... 238

Запуск

двигателя

при попадании бензина
на свечи зажигания .............. 239

214

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

6-1. Аварийная световая сигнализация

Если вы должны остановить автомобиль в месте, где можете стать причиной
дорожного происшествия, включите аварийную световую сигнализацию для
предупреждения других водителей. Остановите автомобиль в месте, которое
находится как можно дальше от транспортного потока.

Выключатель аварийной световой
сигнализации находится под панелью
управления аудиосистемой.

Нажмите кнопку для включения аварийной световой сигнализации. При этом
одновременно будут мигать все указатели поворота и индикатор в выключателе
аварийной световой сигнализации. Для выключения аварийной световой сиг-
нализации снова нажмите этот выключатель.

При работающей аварийной световой сигнализации указатели поворота не
функционируют.

Аварийная световая сигнализация работает и при выключенном зажигании.

ОСТОРОЖНО

Используйте аварийную световую сигнализацию только в экстренных ситуациях.

Во избежание разрядки аккумуляторной батареи не пользуйтесь долго аварийной

световой сигнализацией при неработающем двигателе.

215

В СЛУЧАЕ НЕИСПРАВНОСТИ

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

6-2. Если колесо повреждено при движении автомобиля

1. Если колесо повреждено при движении автомобиля, вам нужно постепенно

уменьшить скорость движения и сохранять прямолинейное движение. Сле-
дует покинуть проезжую часть и остановить автомобиль в безопасном месте
в стороне от транспортного потока. Желательно сделать это на горизонталь-
ной площадке с твердым покрытием. Запрещается останавливать автомо-
биль посередине дороги или на разделительной полосе.

2. Включите стояночный тормоз и переведите рычаг переключения передач в

нейтральное положение.

3. Выключите двигатель и включите аварийную световую сигнализацию.

4. При замене поврежденного колеса все пассажиры должны выйти из автомо-

биля.

5. Достаньте треугольный знак ава-

рийной остановки из багажника и
установите его на расстоянии более
50 м позади автомобиля.

ОСТОРОЖНО

Установите треугольный знак аварийной остановки на расстоянии более 50 м по-

зади автомобиля на обычной дороге, более 100 м на скоростной дороге и более 150
м при плохой погоде или на повороте. Это позволит как можно скорее предупре-
дить водителей приближающихся автомобилей. Особенно важно установить треу-
гольный знак аварийной остановки за неисправным автомобилем в темное время
суток.

Не следует продолжать движение при поврежденном колесе. Передвижение даже

на небольшое расстояние приведет к непоправимому повреждению шины.

Более 50 метров

216

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

Инструмент и запасное колесо

В экстренной ситуации вам нужно самостоятельно отремонтировать свой ав-
томобиль, поэтому вам нужно знать, как обращаться с домкратом и другим ин-
струментом, а также место их хранения.

Инструментальная сумка

Запасное колесо

Треугольный знак аварийной останов-
ки находится панели пола багажника.

217

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В СЛУЧАЕ НЕИСПРАВНОСТИ

Домкрат

Колесный ключ

Рукоятка домкрата

Буксирная проушина

Подготовка к подъему автомобиля на домкрате

Замена колеса

1. Домкрат следует устанавливать на прочное и ровное основание, где это воз-

можно.

2. При подъеме домкратом под колеса автомобиля должны быть положены

противооткатные упоры, а в самом автомобиле не должно быть ни одного
пассажира.

3. Если автомобиль поднят домкратом, то под его кузовом запрещается рас-

полагать любую часть тела.

1. Достаньте запасное колесо.

Откройте крышку багажника, откройте
панель пола багажника и извлеките ин-
струментальную сумку.

Поверните болт крепления запасного
колеса в направлении против часовой
стрелки, чтобы снять его.

OMA19-6050

218

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

2. Установка противооткатных упоров.

3. Отверните все колесные болты.

При подъеме автомобиля домкратом
следует установить противооткатные
упоры под колесо, находящееся по
диагонали от поврежденного колеса,
чтобы избежать самопроизвольного
движения автомобиля.

Всегда перед подъемом автомобиля
на домкрате следует ослабить затяжку
всех болтов крепления колеса, вра-
щая их в направлении против часовой
стрелки с помощью колесного ключа.

Для развития максимального момен-
та при откручивании следует устано-
вить колесный ключ на болт так, чтобы
ручка ключа находилась с правой сто-
роны, затем взяться за конец ручки
этого ключа и потянуть его вверх, как
показано на рисунке.

Поврежденное колесо

Положение противооткатного упора

Переднее левое колесо

Позади заднего правого колеса

Переднее правое колесо

Позади заднего левого колеса

Заднее левое колесо

Перед передним правым колесом

Заднее правое колесо

Перед передним левым колесом

ОСТОРОЖНО

Не допускайте соскальзывания колесного ключа с головки болта.

Не отворачивайте болты: сделайте примерно пол-оборота ключом.

219

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В СЛУЧАЕ НЕИСПРАВНОСТИ

4. Установите домкрат на горизонтальной площадке с твердым покрытием и

убедитесь, что углубление на его опорной площадке точно совпадает с опо-
рой для домкрата.

Вращайте ручку домкрата по направ-
лению часовой стрелки рукой до тех
пор, пока углубление на опорной пло-
щадке домкрата не коснется опоры
для домкрата на кузове автомобиля.

ОПАСНОСТЬ

При подъеме автомобиля домкратом всегда соблюдайте следующие меры предосто-
рожности:

Домкрат должен использоваться только для замены колес или установки и снятия

цепей противоскольжения.

Запрещается запускать двигатель, если автомобиль поднят домкратом.

Домкрат должен устанавливаться под опору для соответствующего колеса. В про-

тивном случае он может повредить кузов автомобиля или стать причиной получе-
ния травмы.

Запрещается подкладывать под домкрат или класть на домкрат любые предметы.

Запрещается одновременно использовать более одного домкрата.

220

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

5. Поднимайте автомобиль домкратом после того, как убедитесь, что в автомо-

биле нет никого.

Для подъема автомобиля домкратом
установите ручку домкрата на дом-
крат, вставьте колесный ключ в ручку
домкрата, затем вращайте этот ключ
в направлении часовой стрелки. Как
только головка домкрата коснется
опорной площадки на кузове и начнет
поднимать автомобиль, снова про-
верьте правильность установки дом-
крата.

ОПАСНОСТЬ

Если автомобиль поднят домкратом, то под его кузовом запрещается располагать

любую часть тела во избежание получения травмы.

Поднимите автомобиль на подходящую высоту, на которой можно снять колесо.

Максимально допустимая нагрузка на домкрат составляет 1000 кг.

6. Снимите поврежденное колесо.

С помощью колесного ключа отвер-
ните 5 болтов крепления колеса, вра-
щая его в направлении против часовой
стрелки, и снимите колесо.

Кладите снятое колесо на землю вы-
пуклой поверхностью вверх, чтобы не
поцарапать его.

221

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В СЛУЧАЕ НЕИСПРАВНОСТИ

7. Установите запасное колесо.

a. Перед установкой колеса удалите

любые загрязнения с привалочной
поверхности с помощью проволоч-
ной щетки. Проверьте, что поверх-
ность контакта ступицы и колеса
находится в хорошем состоянии. В
противном случае колесные болты
не будут затянуты должным обра-
зом, что в итоге приведет к серьез-
ным последствиям.

b. Установите запасное колесо на сту-

пицу.

ОСТОРОЖНО

Для установки запасного колеса расстояние от нижней точки колеса до опорной по-
верхности должно быть больше, чем для снятия. При необходимости измените высоту
подъема автомобиля домкратом.

222

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

OMA19-6130

OMA19-6140

OMA19-6150

Сначала заверните 5 колесных болтов
рукой, вращая их по направлению ча-
совой стрелки. Затем сдвиньте колесо
в правильное положение и частично
затяните все болты с помощью колес-
ного ключа.

a. Для опускания автомобиля вращай-

те колесный ключ в направлении
против часовой стрелки.

b. Затягивайте каждый болт с помо-

щью колесного ключа в последова-
тельности, показанной на рисунке.
Повторите затяжку 2 или 3 раза для
полной затяжки болтов.

Для затяжки болтов крепления ко-
леса пользуйтесь только колесным
ключом.

8. Заверните болты крепления колеса.

9. Полностью опустите автомобиль и затяните колесные болты.

ОПАСНОСТЬ

Запрещается наносить смазку на резьбовую часть болтов. Если на болте имеются сле-
ды смазки, удалите ее перед заворачиванием в ступицу.

223

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В СЛУЧАЕ НЕИСПРАВНОСТИ

ОПАСНОСТЬ

Перед опусканием автомобиля убедитесь, что вы и все окружающие люди находят-

ся в безопасности.

Двигайтесь с небольшой скоростью к ближайшей станции обслуживания, чтобы за-

тянуть болты крепления установленного колеса моментом 110 ± 10 Н•м.

В противном случае затяжка болтов может ослабеть, что приведет к отворачива-

нию гаек и отделению колеса от ступицы и станет причиной серьезного дорожно-
транспортного происшествия.

10. Снимите декоративный колпачок.

11. Укладка поврежденного колеса.

OMA19-6340

OMA19-6160

Перед укладкой поврежденного колеса
снимите его декоративный колпачок.

Положите поврежденное колесо под
панель пола багажного отделения,
вставьте болт крепления и вращайте
его по направлению часовой стрелки,
чтобы зафиксировать колесо на ме-
сте.

ОСТОРОЖНО

Снимайте декоративный колпачок с осторожностью, чтобы не повредить его.

12. Соберите домкрат, треугольный знак аварийной остановки и весь инстру-

мент и уложите их на место.

224

13. Проверьте давление воздуха в шине замененного колеса. Если давление

воздуха ниже нормированного значения, двигайтесь с небольшой скоро-
стью к ближайшей сервисной станции, чтобы довести давление до нормы.
Не забудьте установить на вентиль защитный колпачок, в противном случае
грязь и влага попадут в золотник вентиля, что станет причиной утечки воз-
духа. Если колпачок отсутствует, как можно скорее приобретите новый кол-
пачок и установите его на место.

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

225

В СЛУЧАЕ НЕИСПРАВНОСТИ

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

6-3. Перегрев охлаждающей жидкости двигателя

Если указатель температуры охлаждающей жидкости свидетельствует о ее
перегреве и включается сигнализатор перегрева двигателя, то это означает
перегрев охлаждающей жидкости двигателя.

При этом вы должны действовать следующим образом:

1. Немедленно покиньте проезжую часть, остановите автомобиль в безопас-

ном месте, включите стояночный тормоз и переведите рычаг переключения
передач в положение N (Нейтраль), затем включите аварийную световую сиг-
нализацию. Если вы использовали систему кондиционирования, выключите
ее.

2. Если из расширительного бачка выливается охлаждающая жидкость или вы-

рывается пар, немедленно выключите двигатель. Прежде чем открыть капот
двигателя, подождите окончания выделения пара. Если из расширительного
бачка не выливается охлаждающая жидкость или не вырывается пар, оставь-
те двигатель работать и проверьте, вращаются ли вентиляторы системы
охлаждения.

Если вентиляторы системы охлажде-
ния не вращается, немедленно вы-
ключите двигатель и обратитесь на
сервисную станцию авторизованного
дилера Chery для проверки системы
охлаждения.

226

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

ОПАСНОСТЬ

Появление пара или утечка охлаждающей

жидкости указывают на очень высокое дав-
ление в системе охлаждения. Если из мо-
торного отсека поднимается пар, не откры-
вайте капот, чтобы не получить ожоги.

Не снимайте пробку расширительного бачка, пока двигатель и радиатор остаются

горячими. В противном случае вы можете получить сильные ожоги паром и горячей
охлаждающей жидкостью, вырывающимися под высоким давлением.

3. Откройте капот, проверьте, нет ли явных признаков утечки охлаждающей

жидкости из радиатора, шлангов и под автомобилем. Не является признаком
неисправности вода, скапливающаяся под автомобилем при работе системы
кондиционирования.

ОПАСНОСТЬ

При работающем двигателе держите руки, одежду и инструмент в стороне от венти-
ляторов системы охлаждения и приводных ремней. Вентиляторы могут работать даже
при выключенном двигателе.

4. При обнаружении утечки охлаждающей жидкости немедленно остановите

двигатель и как можно скорее обратитесь на сервисную станцию авторизо-
ванного дилера Chery для проверки и ремонта.

5. Если явные признаки утечки отсут-

ствуют, откройте расширительный
бачок и проверьте, не низкий ли
уровень охлаждающей жидкости в
нем. При необходимости восста-
новите нормальный уровень охлаж-
дающей жидкости. Используйте
только охлаждающую жидкость, ре-
комендованную компанией Chery.

227

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В СЛУЧАЕ НЕИСПРАВНОСТИ

ОСТОРОЖНО

В крайнем случае, если охлаждающей жидкости нет, можно долить воду.

Если двигатель часто перегревается, как можно скорее обратитесь на сервисную

станцию авторизованного дилера Chery для проверки и ремонта.

228

Предохранители служат для защиты электрических цепей и устройств от пере-
грузки. Если не работает какое-либо электрическое оборудование, то, скорее
всего, перегорел соответствующий предохранитель. В этом случае проверьте
и при необходимости замените предохранитель.

1. Выключите все потребители электроэнергии и зажигание.

2. Откройте крышку блока предохранителей и извлеките подозреваемый пре-

дохранитель с помощью специального пинцета.

3. Проверьте исправность предохранителя. Если вы не уверены, исправен ли

предохранитель, замените его на заведомо исправный.

Исправный

Перегоревший

Тип A

Тип B

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

6-4. Замена предохранителей

229

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В СЛУЧАЕ НЕИСПРАВНОСТИ

4. Для замены нужно использовать предохранитель того же номинала, что и у

прежнего предохранителя. Номинал предохранителей указан на самом пре-
дохранителе и на крышке блока предохранителей.

В блоке предохранителей и реле в моторном отсеке имеется несколько за-
пасных предохранителей для использования в экстренных случаях. Узнать
расположение предохранителя и реле можно в разделе «Блок предохрани-
телей и реле в моторном отсеке» и разделе «Блок предохранителей и реле в
салоне автомобиля» главы 8.

Если запасной предохранитель отсутствует, то при крайней необходимости
вы можете использовать предохранитель такого же номинала от второсте-
пенного потребителя электроэнергии (например, радиоприемника или при-
куривателя). Лучше всего приобрести набор запасных предохранителей и
хранить его в автомобиле.

ОСТОРОЖНО

Перед заменой любого предохранителя следует выключить зажигание все потре-

бители электроэнергии.

Запрещается использовать предохранители более высокого номинала. Это при-

водит к перегрузке электрооборудования. Если предохранитель правильного но-
минала перегорает, это указывает на проблемы в соответствующей цепи. В этом
случае автомобиль необходимо как можно скорее доставить на сервисную станцию
официального дилера Chery для проверки или ремонта.

Запрещается даже временно заменять перегоревший предохранитель проволо-

кой. В противном случае возможно серьезное повреждение электрооборудования
или возгорание.

Запрещается изменять конструкцию предохранителей или блоков предохраните-

лей.

230

Меры предосторожности при буксировке

При любом способе буксировки используйте страховочную цепь и выполняйте
требования местного законодательства. Буксировка с опорой всех колес на до-
рогу допускается только при исправности ходовой части. При ее повреждении
следует применять подкатную тележку. Рекомендуемые способы буксировки:

Рекомендуемые способы буксировки:

Буксировка с вывешиванием перед-

них колес

Буксировка с вывешиванием перед-

них колес автомобиля и установкой
задних колес на подкатную тележку

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

6-5. Буксировка вашего автомобиля

ОСТОРОЖНО

После вывешивания колес их следует закрепить страховочной цепью или аналогич-

ным средством.

Перед буксировкой следует выключить стояночный тормоз и установить рычаг пе-

реключения в положение N (Нейтраль).

Обеспечьте достаточное расстояние между кузовом у не вывешенных колес и опор-

ной поверхностью. В противном случае бампер и днище буксируемого автомобиля
будут повреждены во время буксировки.

231

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В СЛУЧАЕ НЕИСПРАВНОСТИ

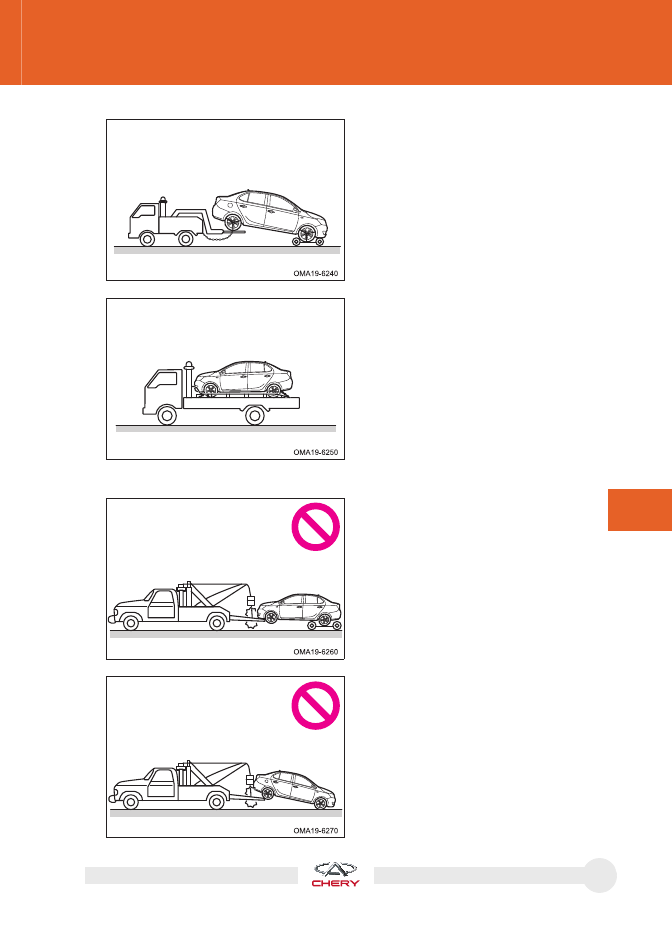

Буксировка с вывешиванием задних

колес автомобиля и установкой за-
дних колес на подкатную тележку.

Перевозка с полной погрузкой на

эвакуатор

Буксировка эвакуатором с тросо-

вым подъемником за переднюю
часть автомобиля

Буксировка эвакуатором с тросо-

вым подъемником за заднюю часть
автомобиля при опоре передних ко-
лес на дорогу

Неправильные способы буксировки:

232

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

OMA19-6290

Положение ON или ACC

Положение N (Нейтраль)

Буксировка эвакуатором с тросо-

вым подъемником за заднюю часть
автомобиля при опоре передних ко-
лес на дорогу

Буксировка неисправного автомобиля

При невозможности вызова эвакуатора ваш автомобиль можно некоторое вре-
мя буксировать тросом, цепью или жесткой сцепкой, которые крепятся к бук-
сирной проушине. Будьте очень осторожны при таком способе буксировки. Та-
кой способ буксировки допускается лишь на дорогах с твердым покрытием при
низкой скорости движения и на небольшое расстояние. В этом случае водитель
должен находиться в буксируемом автомобиле и управлять рулевым колесом и
педалью тормоза.

Перед буксировкой замок зажигания
следует перевести в положение ON
или ACC, рычаг переключения переве-
сти в положение N (Нейтраль), выклю-
чить стояночный тормоз и включить
аварийную световую сигнализацию.

ОСТОРОЖНО

Запрещается буксировка эвакуатором с тросовым подъемником как за переднюю, так
и за заднюю часть автомобиля. Это приведет к повреждению кузова.

233

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В СЛУЧАЕ НЕИСПРАВНОСТИ

ОСТОРОЖНО

Перед буксировкой на тросе убедитесь в исправности колес, подвесок, трансмис-

сии, рулевого управления и тормозной системы буксируемого автомобиля.

Надежно закрепите трос, цепь или жесткую сцепку в буксирной проушине.

По возможности старайтесь сохранять прямолинейное движение. Во избежание

повреждения автомобиля не буксируйте его со смещением в сторону.

При неработающем двигателе вакуумный усилитель тормозной системы и усили-

тель рулевого управления не функционируют. Поэтому управлять рулевым колесом
и нажимать педаль тормоза будет намного труднее. При буксировке соблюдайте
повышенную осторожность.

Если буксируемый автомобиль двигается с трудом, не продолжайте буксировку во

избежание дополнительного его повреждения. Обратитесь за помощью на сервис-
ную станцию официального дилера Chery или в компанию, специализирующуюся
на эвакуации автомобилей.

ОПАСНОСТЬ

При буксировке автомобиля избегайте резкого трогания с места или непредсказу-

емых маневров, которые могут привести к избыточной нагрузке на буксирную проу-
шину, трос, цепь или жесткую сцепку. Буксирная проушина, трос, цепь или жесткая
сцепка могут разрушиться, став причиной тяжелых травм или повреждений.

Во избежание травм все люди, кроме водителя, не должны оставаться в буксируе-

мом автомобиле.

234

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

Установка буксирной проушины

Переднее место для установки буксирной проушины

OMA19-6300

Переднее место для установки буксирной проушины находится в правой перед-
ней части автомобиля.

1. С помощью плоской отвертки, обернутой лентой, снимите крышку отверстия

для установки буксирной проушины.

2. Вставьте буксирную проушину в отверстие для нее и вращайте в направле-

нии против часовой стрелки. Затем надежно затяните с помощью колесного
ключа.

ОСТОРОЖНО

Используйте только буксирную проушину, которой укомплектован ваш автомобиль. В
противном случае можно повредить автомобиль.

ОПАСНОСТЬ

Убедитесь, что буксирная проушина установлена надежно. Если этого не сделать, то
буксирная проушина может отвернуться при буксировке. В итоге может произойти се-
рьезное происшествие, результате которого тяжелая травма или смерть.

235

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В СЛУЧАЕ НЕИСПРАВНОСТИ

OMA19-6310

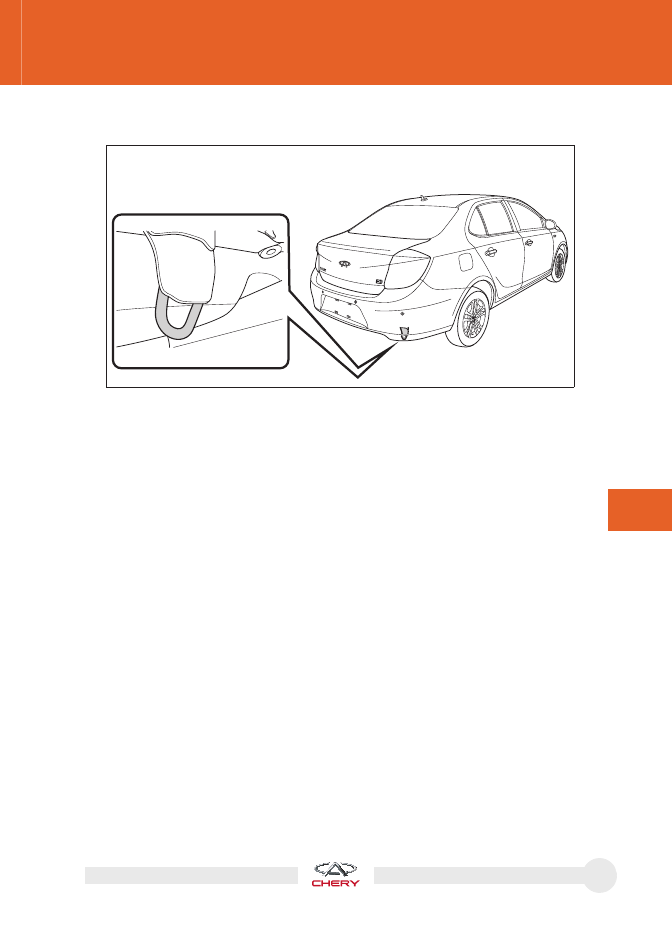

Задняя буксирная проушина

Заднее место для установки буксирной проушины находится в правой

задней части автомобиля.

236

При снятии и установке аккумуляторной батареи следует выполнить следующие
действия:

1. Выключите все потребители электроэнергии и зажигание.

2. Откройте капот.

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

6-6. Снятие и установка аккумуляторной батареи

3. Отсоедините «отрицательный» (-)

провод аккумуляторной батареи

4. Отсоедините «положительный» (+)

провод аккумуляторной батареи

5. Снимите прижимную планку

снимите аккумуляторную батарею.

ОСТОРОЖНО

Будьте осторожны, не касайтесь металлическим инструментом одновременно обоих
выводов аккумуляторной батареи и не допускайте касания «положительным» (+) вы-
водом металлических деталей автомобиля.

6. Параметры новой аккумуляторной батареи должны соответствовать параме-

трам заменяемой батареи. Установите аккумуляторную батарею в последо-
вательности, обратной снятию.

Защита окружающей среды

Отработавшая аккумуляторная батарея содержит серную кислоту и свинец, поэтому
запрещается выбрасывать ее в контейнеры для бытового мусора. Пожалуйста, ути-
лизируйте ее в соответствии с местным законодательством или отвезите ее на спе-
циализированный приемный пункт.

237

Глава 6. В СЛУЧАЕ НЕИСПРАВНОСТИ

В СЛУЧАЕ НЕИСПРАВНОСТИ

ОПАСНОСТЬ

Не наклоняйте аккумуляторную батарею. Электролит аккумуляторной батареи яв-

ляется сильным коррозионно-активным веществом. При обращении с аккумуля-
торной батареей надевайте защитные очки и перчатки.

Избегайте попадания электролита на кожу и одежду. Если электролит попал на от-

крытые участки тела или одежду, нейтрализуйте его с помощью щелочной воды
(мыла) и затем промойте их чистой водой. При необходимости немедленно обра-
титесь за медицинской помощью.

Храните аккумуляторную батарею в месте, недоступном для детей.

Не курите возле аккумуляторной батареи, не пользуйтесь спичками или зажигалка-

ми, не подносите открытое пламя.

Chery Bonus 3. Руководство по эксплуатации (2014 год) - часть 7
