Chery QQ6 (Body Accessories and Dimensions). Service Manual - part 5

65



II.    Removal  of  Instrument

Panel

1.

Disassembly/Reassembly

of

Instrument Panel

1.1. Removal Step

1.1.1.  Remove  the  steering  wheel  and

combination  switch  (see  Remova  of  Steering

Wheel).

1.1.2  Remove  glove  box  (Refer  to  Removal  of

glove box)



1.1.3.  Remove  the  console  panel,  audio  unit,

emergency switch,  A/C  control switch, ashtray,

console  (refer  to  Disassembly/Reassembly  and

Removal  of  Console  Panel,  Audio  Unit,

Emergency  Switch,  A/C  Control  Switch,

Ashtray).

1.1.4  Disassemble  combined  instrument  (Refer

to Disassembly of Combined Instrument )



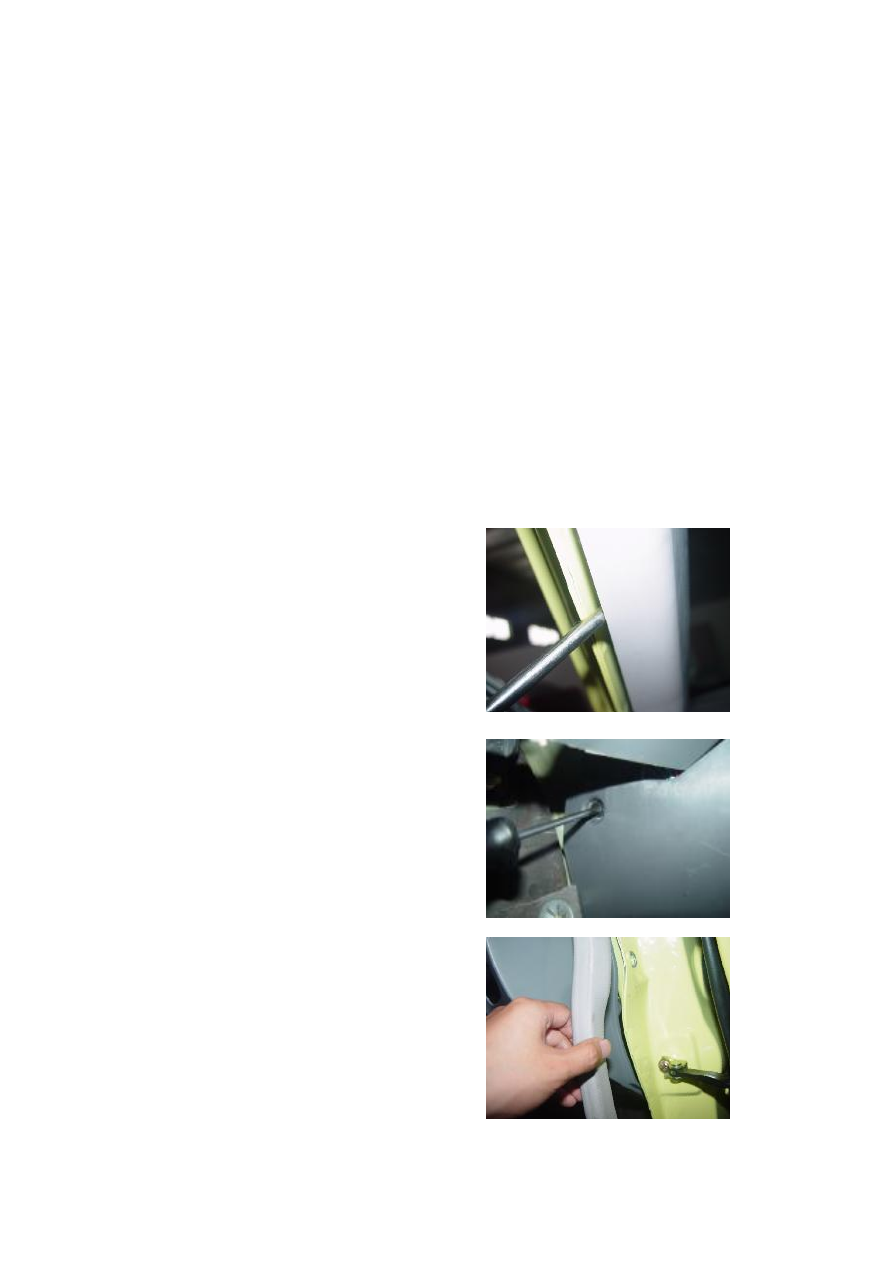

1.1.5.  Remove  the  right/left  A  pillar  upper  and

lower trims.





















1.1.6.  Remove  the  weatherproof  rubber  strips

from  the  left  front  and  right  front  door

openings.





66



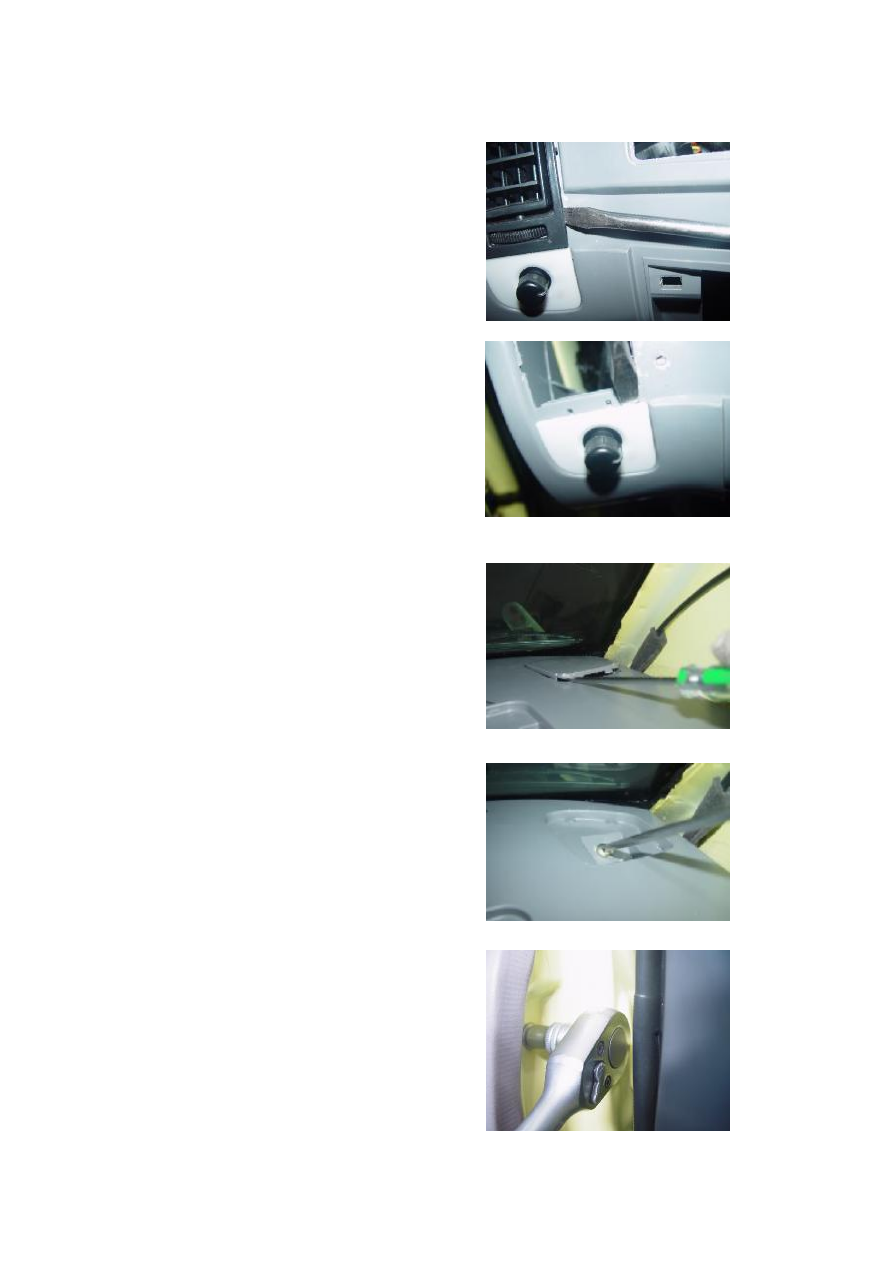

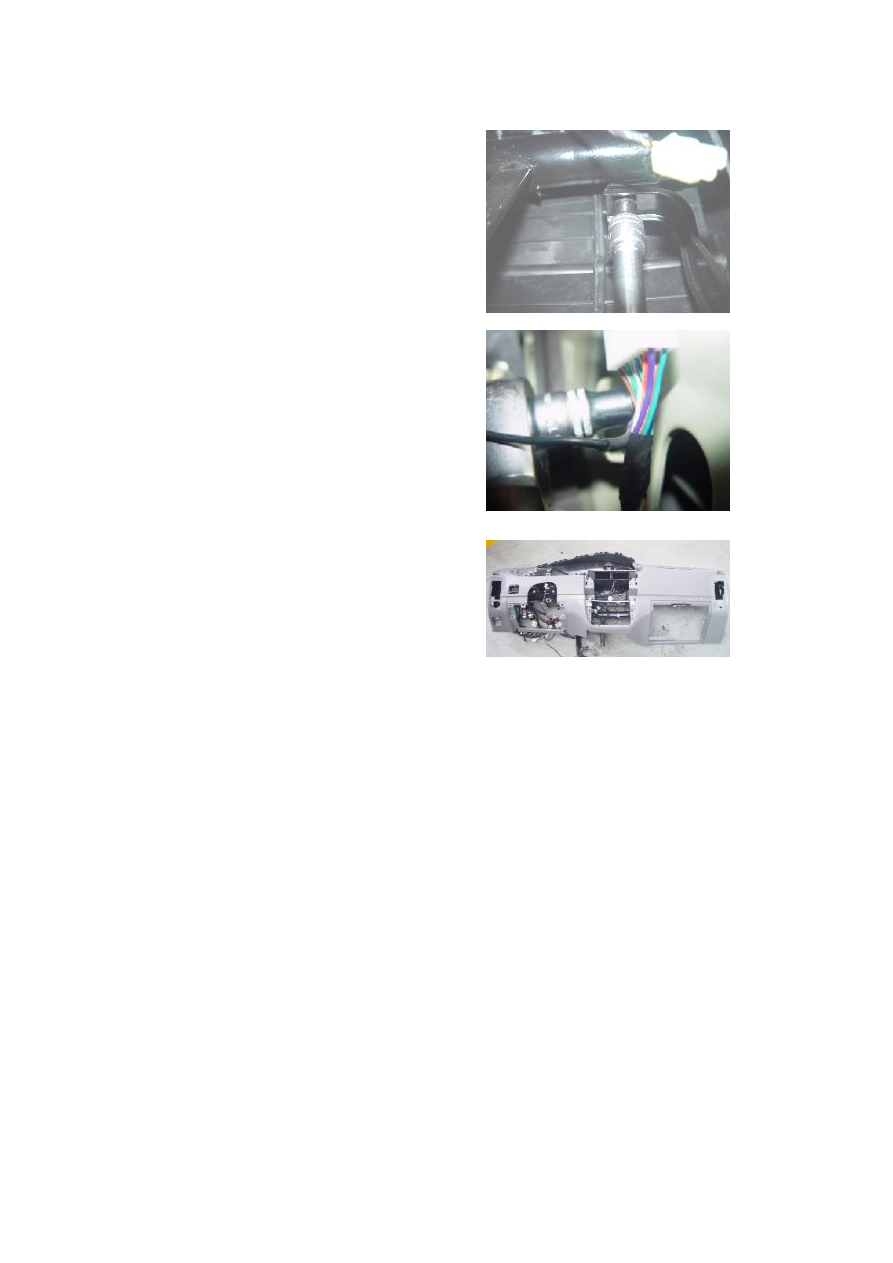

1.1.7.  Remove  the  left  and  right  air  outlet

covers  and  exterior  rear-view  mirror  regulating

switch with a flat head screwdriver.































1.1.10.  Take  off  the  ornament  cover,  and

remove  two  fix screws  from  the right and  left

front parts of upper instrument panel body and

seven  fix  screws  from  the  lower  instrument

panel body  with a cross screwdriver, and  then

take  off  the  upper  instrument  panel  assy

together with the right and left air outlets.

Torque: 3±0.5 Nm



















1.1.11.  Remove  the  right  and  left  four  cross

beams from the instrument panel and the fixing

bolts from the both sides of vehicle body with a

10# sleeve.

Torque: 23±2 Nm





67



1.1.12.  Remove  two  cross  beams  from  the

instrument  panel  and  the  fixing  bolts  from  the

soleplate with a 10# sleeve.

Torque: 10±1 Nm







1.1.13.  Obliquely  place  the  instrument  panel

and  instrument  panel  cross  beam,  remove  the

fixing bolts from the left, middle and right sides

of instrument panel with a 10# sleeve, and take

off the bond strap.

Torque: 4±0.5 Nm





1.1.12. Detach any related harness connector.



1.1.13.  Lift  out  the  instrument  panel  and

instrument panel cross beam by two operators.





1.2. Installation Step

The  installing  steps  are  reverse  to  those  for

removal.

Note:

1.2.1.  The  instrument  panel  dual-vent  and  A/C

vent  shall  be  fit  well,  without  the  improper

installation  and  air  leakage.  The  instrument

panel air duct and instrument panel cross beam,

evaporator  and  other  parts  shall  NOT  interfere

and  affect  the  installation  of  instrument  panel,

which  may  result  the  improper  installation  of

instrument panel and its accessories.

1.2.2.    The  instrument  panel  and  front

windscreen  shall  NOT  interfere  and  affect  the

installation  of  instrument  panel  and  front

windscreen,  and  the  clearance  between  front

windscreens shall be uniform.

1.2.3.  The  clearance  between  the  instrument

panel  and  both  sides  of  body  shall  be  uniform

and  can  meet  the  assembly  of  weatherproof

rubber strip of door opening.



68



1.2.4.  The  glove  case  switch  shall  be  flexible,

without  the  interference,  clamped  or  locking

untightened symptom.



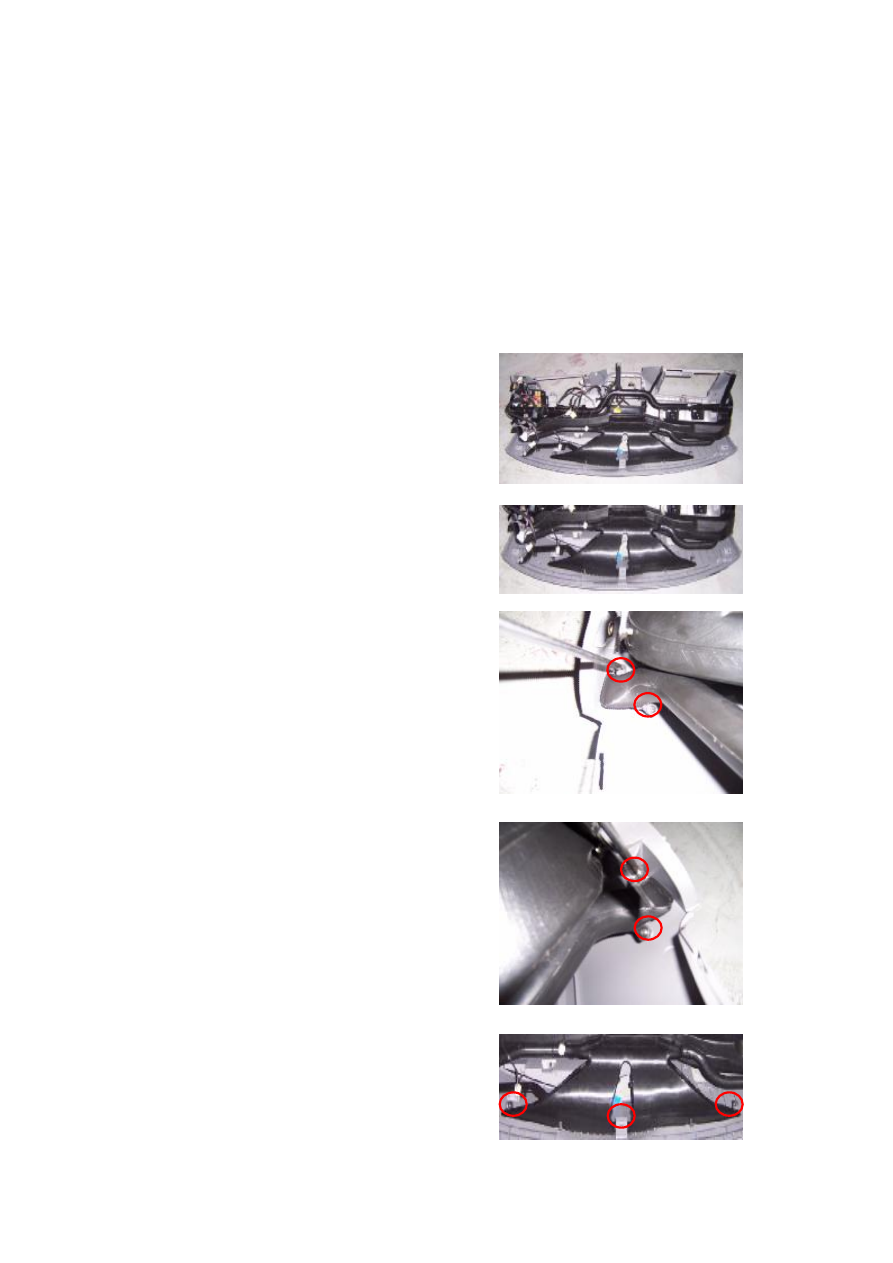

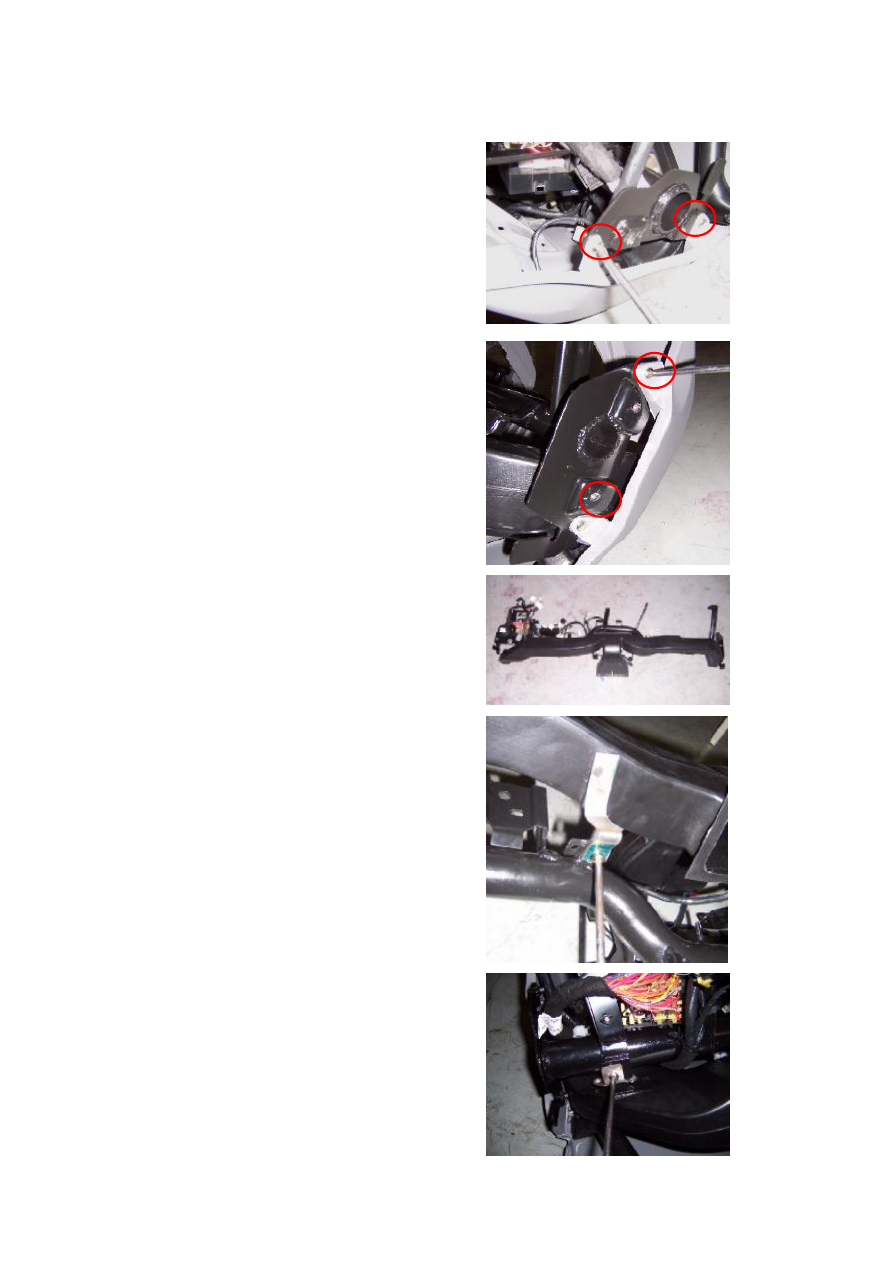

2. Removal of Instrument Panel    cross
beam

2.1. Removal Step

2.1.1.  Disassemble  instrument  panel  assembly

(Refer to Disassembly of Instrument Panel)









2.1.2.  Remove  seven  fix  screws  from  the  air

duct  as  shown  in  the  figure,  and  then  take  off

the air duct.



























69



2.1.3.  Remove  the  four  fix  screws  from  both

sides of instrument panel and cross beam with a

cross screwdriver.

Torque: 3±1 Nm





























2.1.4. Take off the cross beam and air duct.











2.1.5. Remove two screws used to fasten the air

duct  from  the  cross  beam  with  a  cross

screwdriver.

Torque: 3±1 Nm







70



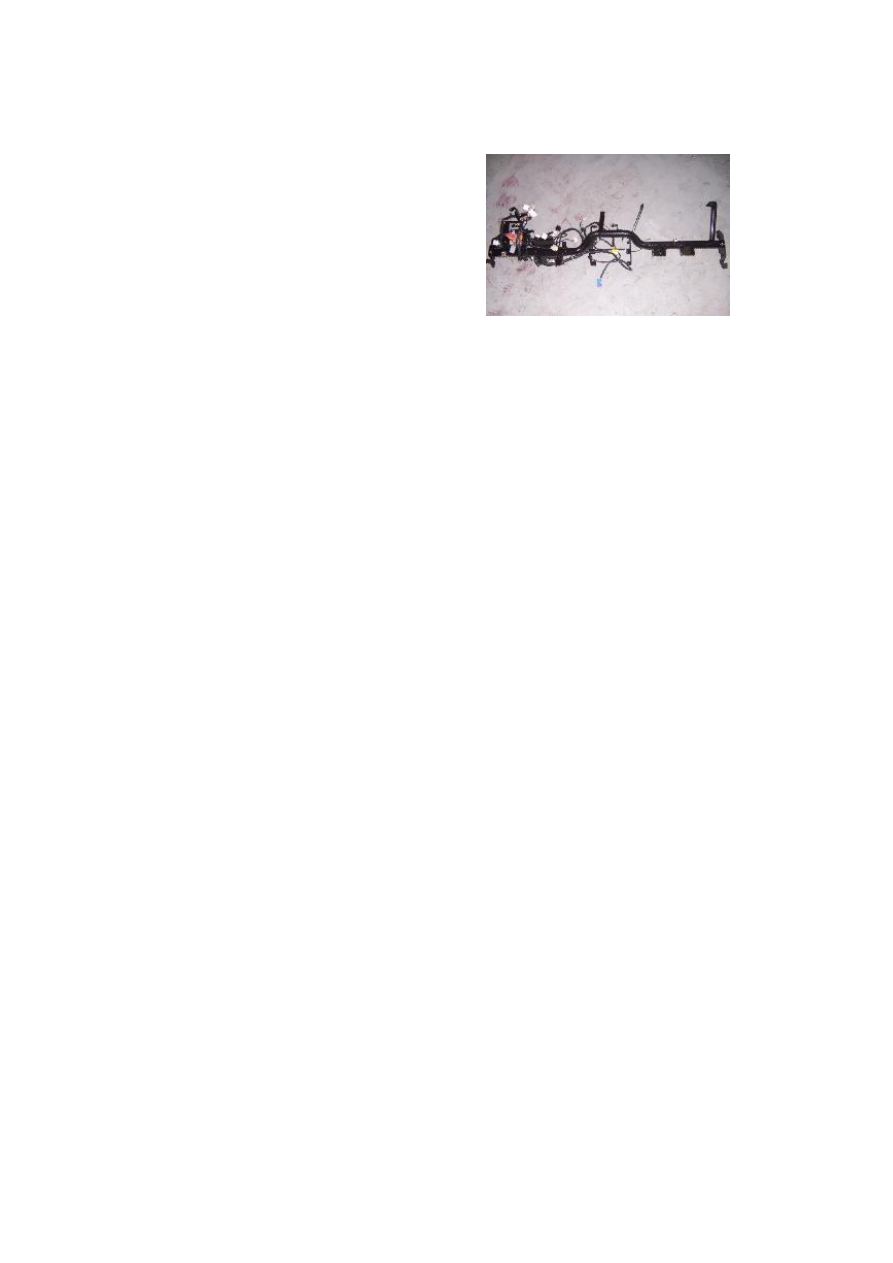

2.1.6.  Take  off  the  air  duct,  and  detach  the

harness as required.













2.2. Installation Step

Refer  to  Removal  Step  and  install  it  in  reverse

order.







71

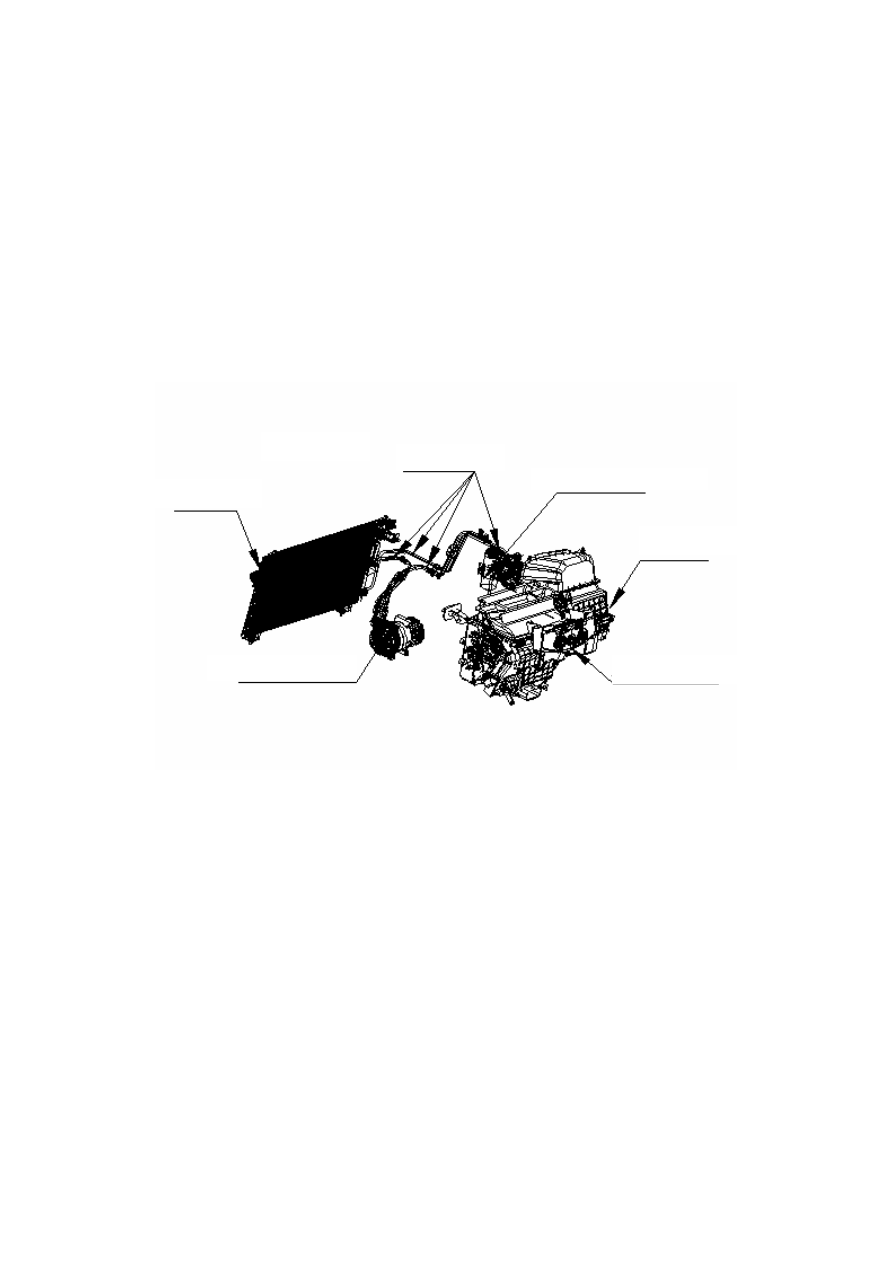

Chapter 8  Air Conditioning (A/C) System

I. System Composition

Air adjustment and distributing system: HVAC air mixing and distributor part, inside/outside

circulation air inlet, air outlet, outside circulation air filter.

Control system: control panel assy, wire drawing, micro-motor, fan, resistor, high/low voltage switch

Heating system: heater, hot water pipe, engine cooling water system.

Cooling system: compressor, condenser, reservoir dryer, expansion valve, evaporator, and pipe.



II. Removal of Evaporator Assy

1. Preparation

Tool: cross head screwdriver, carp pliers, socket

spanner

Auxiliary  material:  refrigerant,  antifreeze,

sponge rubber strip

2. Disassembly/Reassembly Step

2.1  Recycling  the  refrigerant  by  refrigerant

recycling machine

Note:

(1)  DO  NOT  dispose  the  coolant  in  a  sealed

location or near fire.





Condenser Assy

HVAC Assy

Control Panel Assy

Dry Fluid Reservoir Assy

A/C Compressor Assy

Condenser Assy

4 Pipes Assy

72



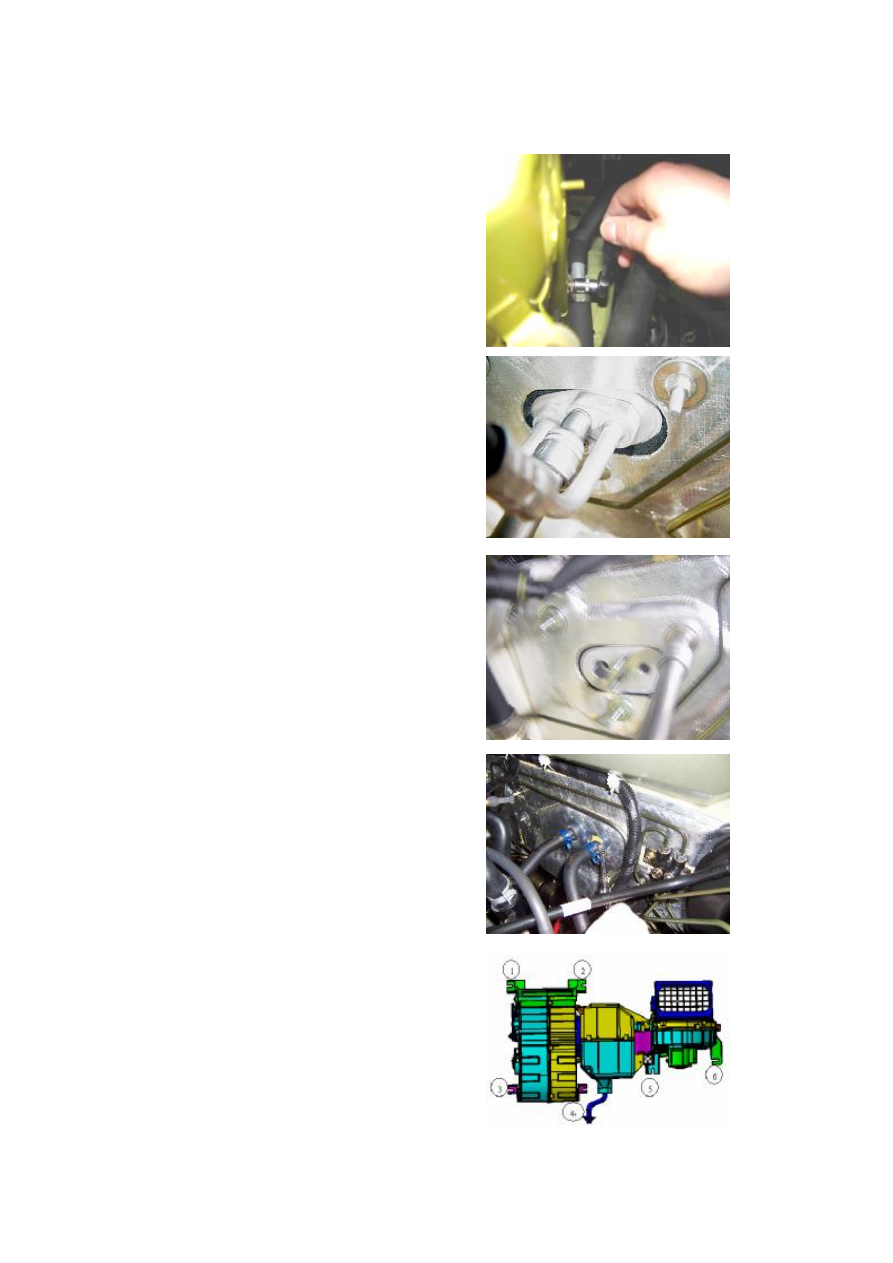

(2)  Do  not  splash  the  refrigerant  into  eyes  and

skin.

2.2.  Disassemble  instrument  panel  assy  and

front  cross  beam.  Pull  out  the  related  electrical

connectors.

2.3.  Loose  fixing  bolts  on  high/low  pressure

pipe with spanner.

Torque: 5±1 Nm



2.4. Loosen two fixing bolts used to connect the

high/low  pressure  pipe  to  the  expansion  valve,

and pull outwards the high/low pressure pipe.

Torque: 8±1 Nm











2.5. Loosen three fixing bolts of evaporator and

front side.

Torque: 3.5±0.5 Nm











2.6.  Remove  the  inlet/outlet  pipe  snap  rings

from  the  evaporator  radiator  with  a  plier,  and

pull out the water pipe.

CAUTION: The coolant may flow out from the

water pipe, and pay attention to the recovery of

coolant.







2.7.  Loosen  six  fixing  bolts  of  evaporator  assy

fixed  on  the  paintwork  from  the  engine

compartment,  and  the  fixed  position  is  as

shown in the right figure.

Installation torque: 5±0.5 Nm



2.8.  Take  out  evaporator  and  AC  cable  assy

from cab



73



3. Installation of Evaporator Assy

The  installing  steps  are  reverse  to  those  for

removal.

4.

Disassembly/Reassembly

of

Evaporator Interior

Preparation of tool(s): cross screwdriver, socket

wrench

4.1. Removal Step

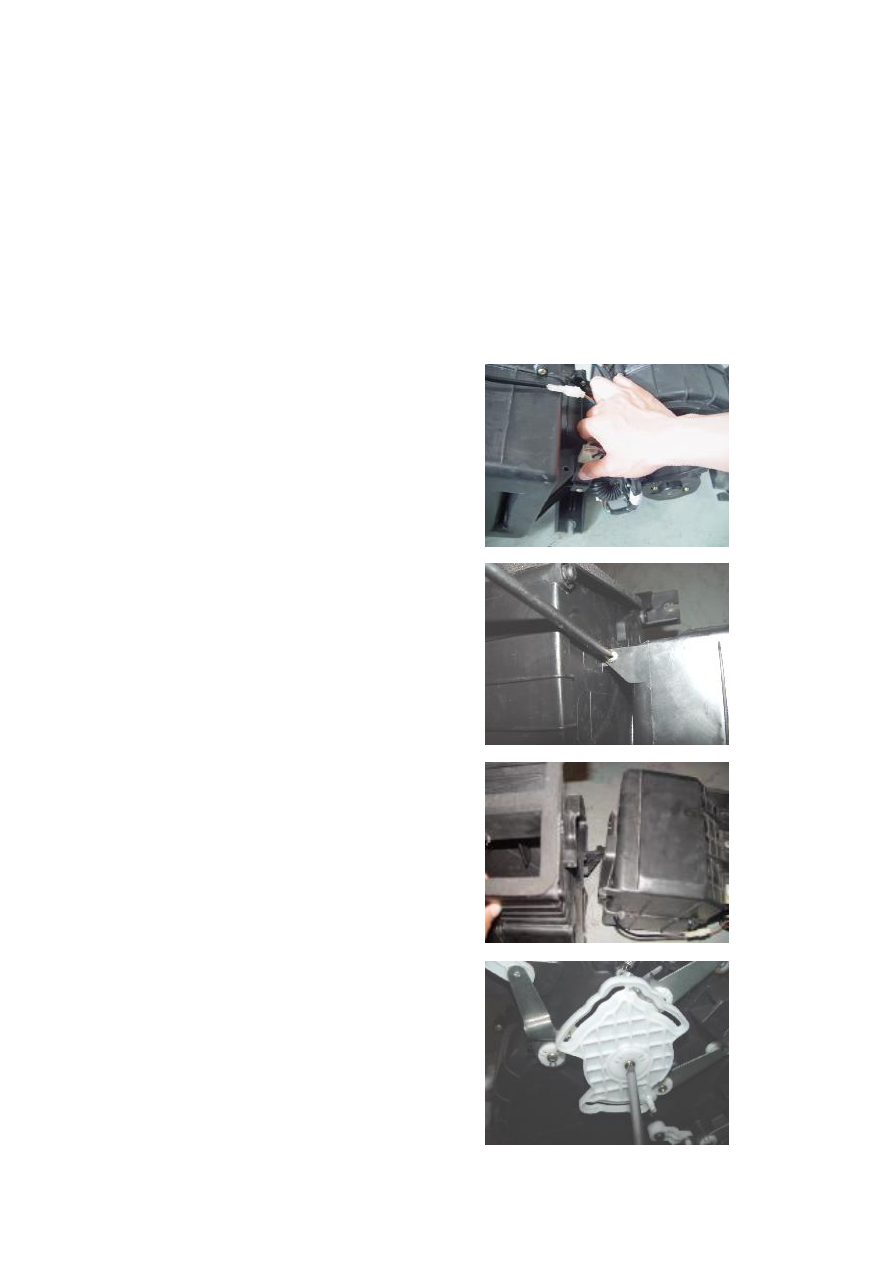

4.1.1. Refer to the Removal of Evaporator Assy,

and take off the evaporator assy.



4.1.2.  Remove  the  harness  and  connector  from

the evaporator.



4.1.3.

Remove

three

screws

from

the

intermediate  part  of  the  evaporator,  and

partition the evaporator into two parts.























4.1.4.  Remove  the  air  direction  regulating

mechanism  from  the  distributor  with  a  cross

screwdriver (as shown in the figure).

Torque: 1.5±0.5 Nm





74



























































































75

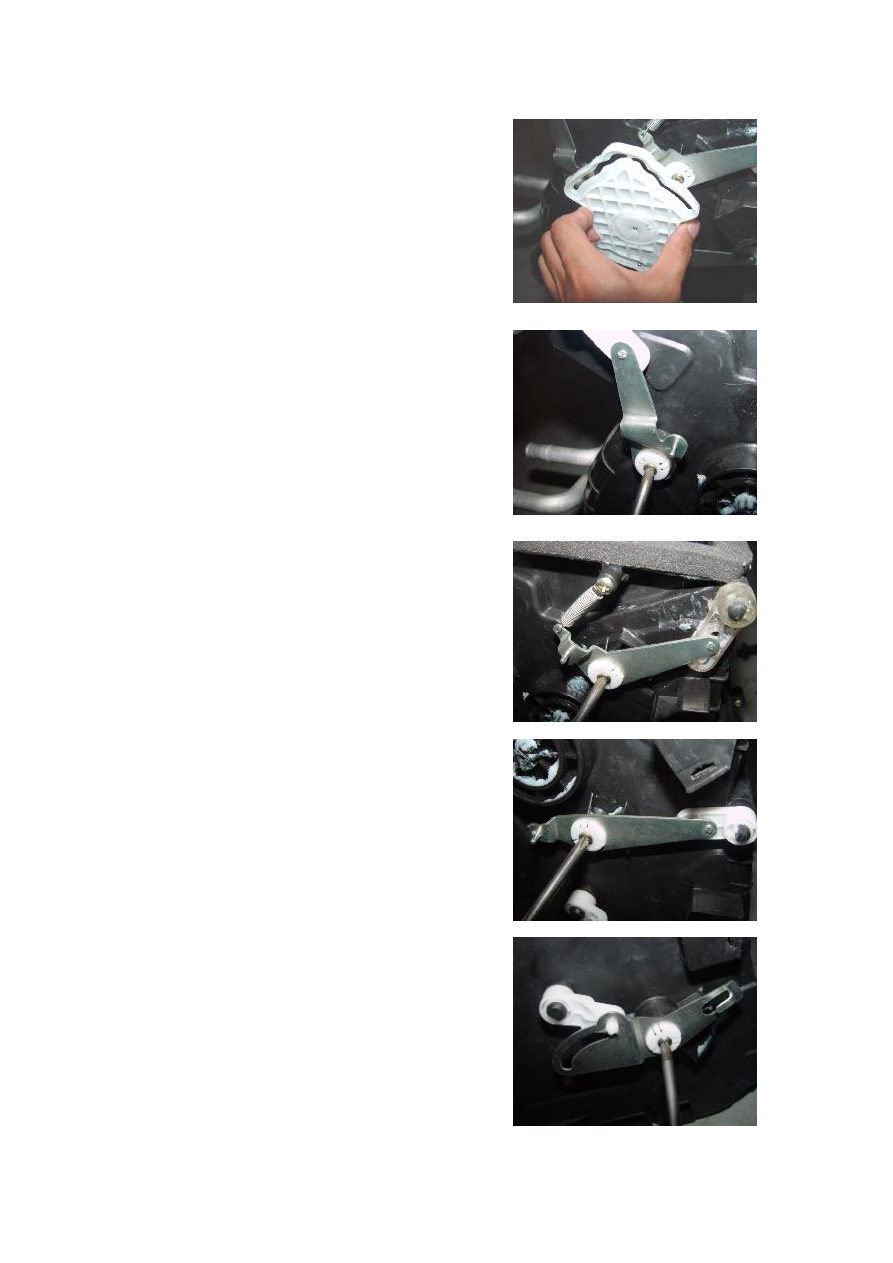

4.1.5. Remove eight housing connection screws

from the distributor with a cross screwdriver (as

shown in the figure).

Torque: 1.5±0.5 Nm











4.1.6.  Detach  the  distributor.  In  this  case,  take

off the air baffle from the interior.

































4.1.7Remove  four  fix  screws  from  the  air  inlet

with  a  cross  screwdriver,  and  take  off  the  air

inlet.

Torque: 1.5±0.5 Nm









4.1.8  Remove  the  fixing  screws  from  the

inner-outer  recirculating  air  control  mechanism

with  a  cross  screwdriver,  and  then  take  off  the

inner-outer recirculating air control mechanism.

Torque: 1.5±0.5 Nm





76

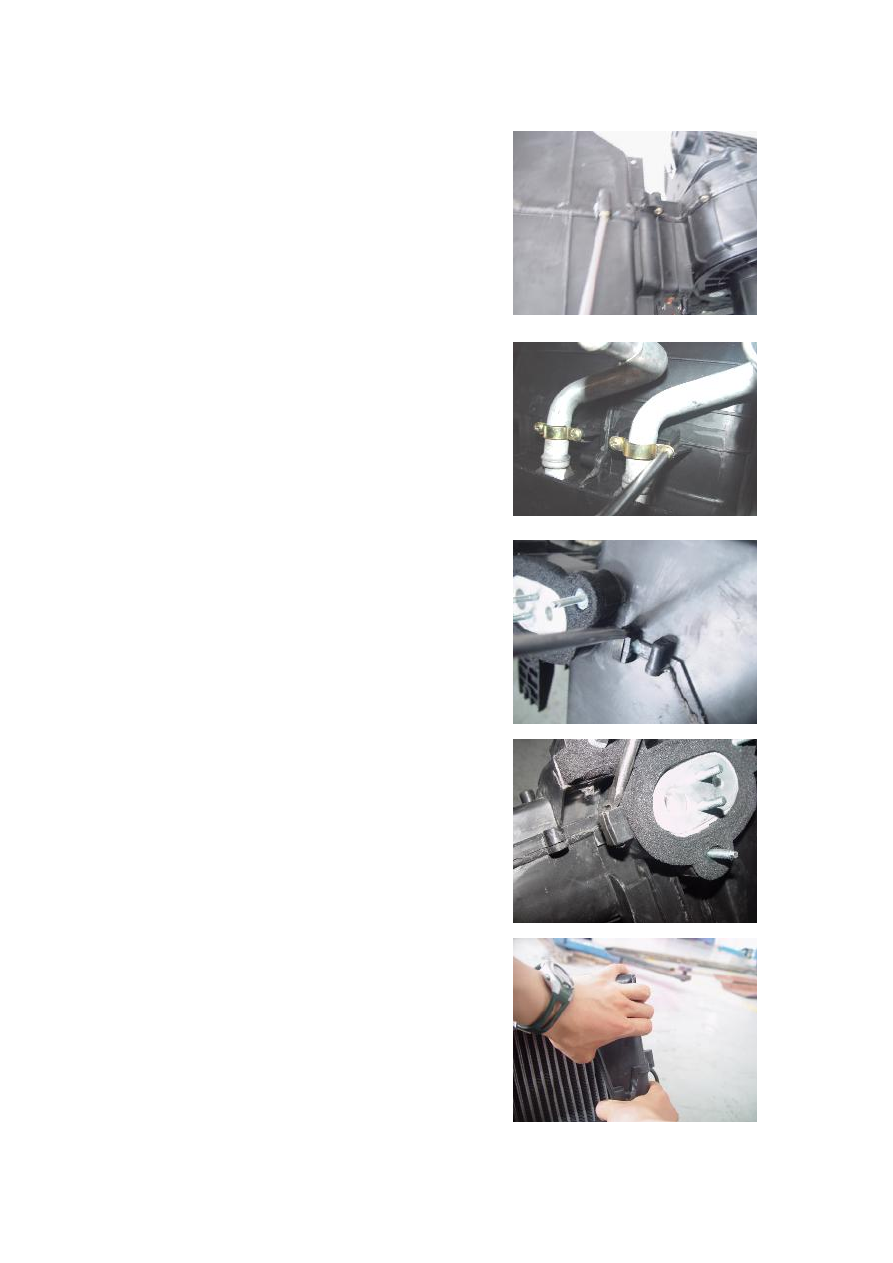

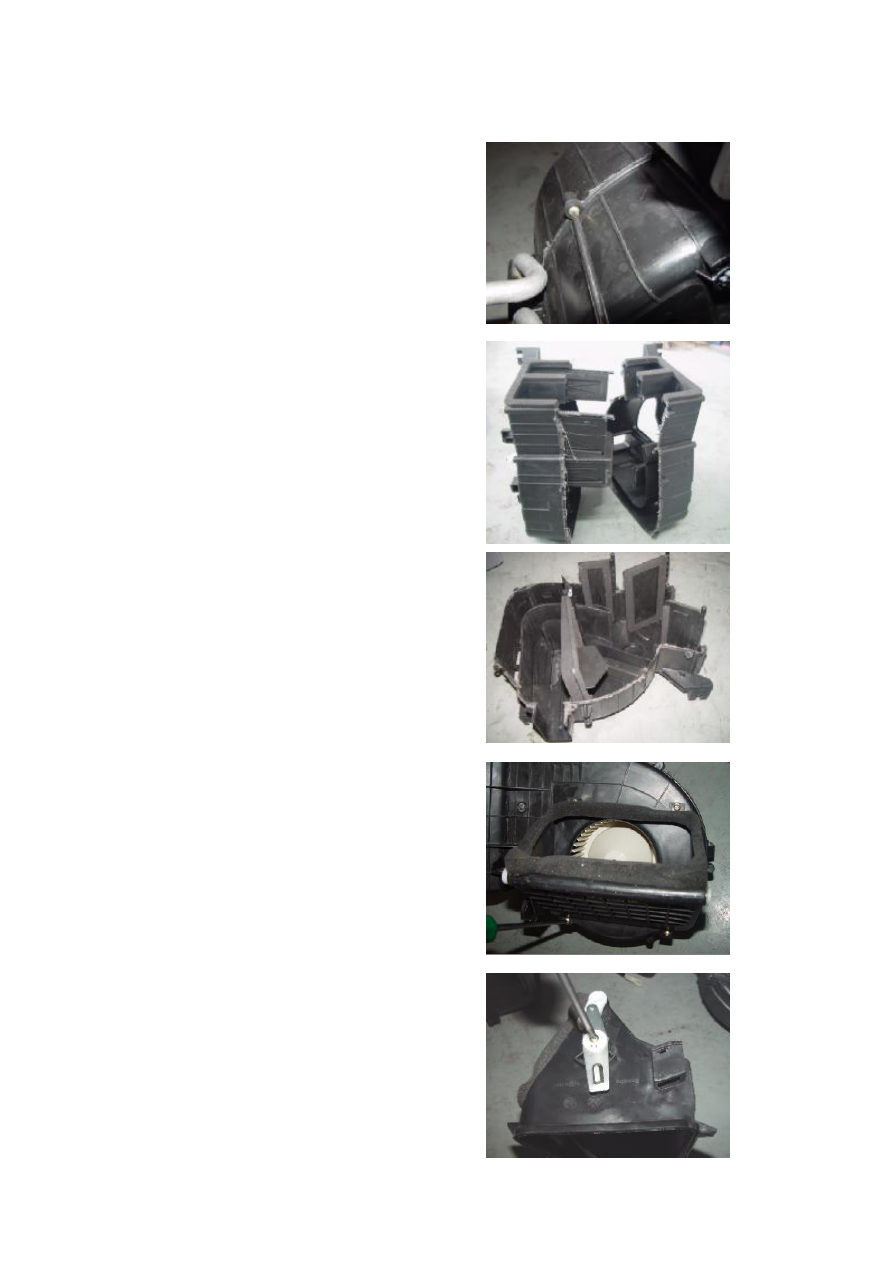

4.1.9.  Remove  nine  housing  connection  screws

from  the  other  side  of  the  evaporator  with  a

cross screwdriver (as shown in the figure).

Torque: 1.5±0.5 Nm









4.1.10.  Remove  four  screws  from  two  fixed

iron  sheets  of  A/C  heater  pipe  with  a  cross

screwdriver.













4.1.11.  Remove  two  clips  from  the  evaporator

with a flat head screwdriver.































4.1.12.  Separate  the  upper  part  of  the  housing

from the lower part by both hands.







77

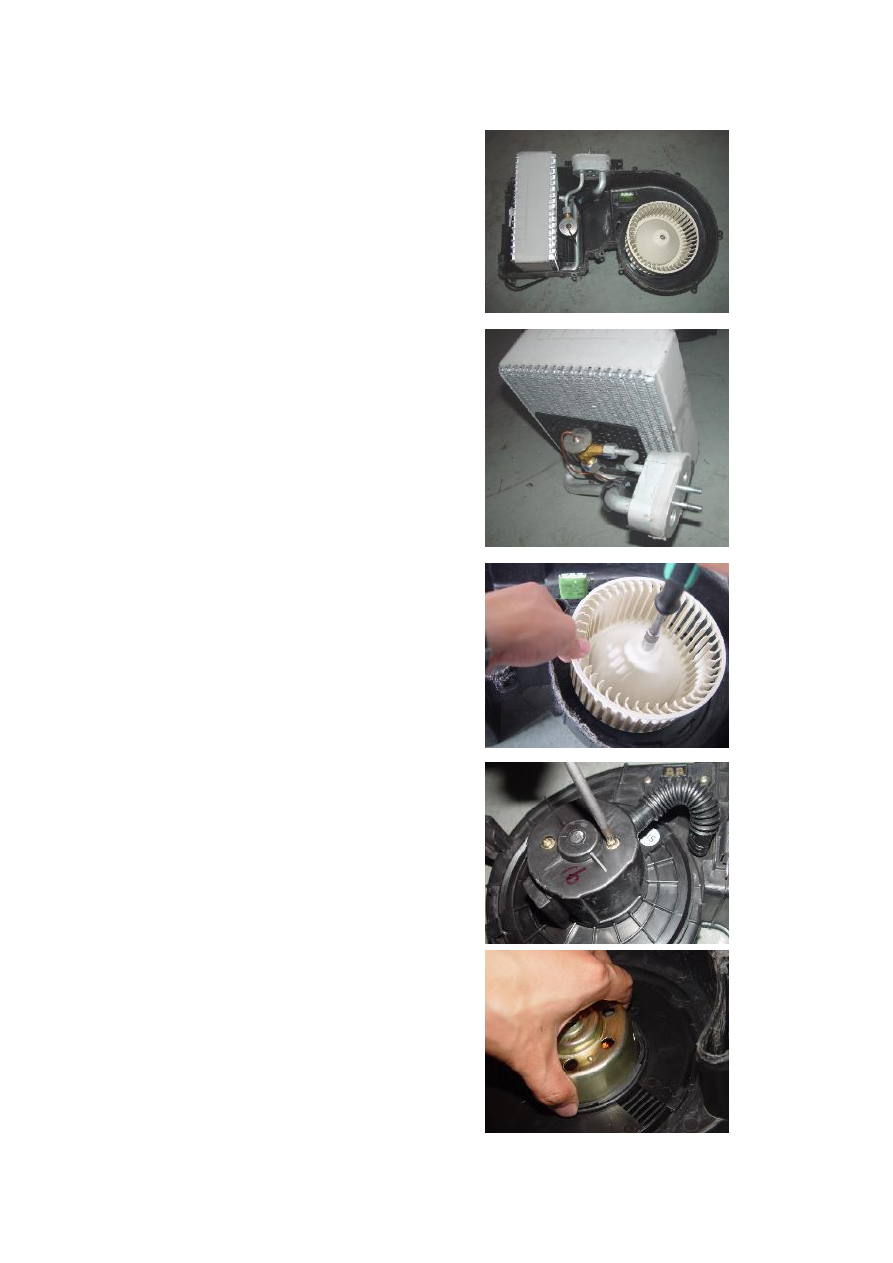

4.1.13.  Take  off  the  evaporator  and  expansion

valve from the lower housing.



















4.1.14.  Remove  the  fixing  nuts  from  the  fan

impeller with a 10# sleeve, and take off the fan

impeller.

Torque: 5±0.5 Nm









4.1.15.  Remove  the  fix  screws  from  two  fan

motors with a cross screwdriver.

Torque: 5±0.5 Nm













4.1.16. Pull out the fan motor by hand.







78



4.2. Installation Step

The  installing  steps  are  reverse  to  those  for

removal.

Carry  out  checks  for  system  evacuating,  keep

pressure, antifreeze leakage.

Check  if  the  radiator  is  blocked.  If  the  radiator

is  blocked,  utilize  the  compressed  air  to  clean

it.



III. Troubleshooting

Types of pressure deviation

Possible causes

Method for troubleshooting

1.

The pressure at the high pressure side

remains unchanged or just slightly rises

(compared with the value when the

engine stalls); the pressure at the low

pressure side is within or under the

range as shown; the air conditioner is

under refrigeration.

2.

The pressure at the high pressure side is

normal; the pressure at the low pressure

side is within the range as shown; the

air conditioner is under refrigeration.

Lack of refrigerant or

the expansion valve

fails



Evacuate the refrigerant

● If the volume of the refrigerant is normal

1.

Replace the expansion valve

2.

Refill the refrigerant to the system

3.

Test the pressure again

● If the volume of the refrigerant is short

1.

Check if there is leaking, if there is

fix it

2.

Refill the refrigerant to the system

3.

Test the pressure again

The pressure at the high pressure side is

higher than the specified value; the pressure

at the low pressure side falls rapidly to within

or under the range as shown; the air

conditioner is under refrigeration.

The blockage or

throttling occur

somewhere in the

refrigerant pipelines

The expansion valve

fails

Touch the pipelines to feel the temperature

change

● If there exists temperature differences on

several parts of a certain component

1. Utilize the compressed air and nitrogen

gas to dredge the pipeline and replace the

expansion valve

2. Replace the parts blocked

● If no trouble found

1.

Dredge the pipelines with compressed

air and nitrogen

2. Test the pressure again

Initially, the pressures at the high and low

pressure sides are normal, but after a period

of time, the pressure at the high pressure side

is higher than the specified value and the

pressure at the low pressure side is within or

The expansion valve

fails

There exists vapor in

the refrigerant pipelines

Check for dirt or rust in the expansion valve

and replace it when necessary

● Dredge the pipelines with compressed

air and nitrogen

79

under the range as shown; the air conditioner

is under refrigeration.

The pressure at the high pressure side is

higher than the specified value or is too high;

the pressure at the low pressure side is too

high; the air conditioner is under

refrigeration; the compressor makes

exceptional sounds (especially when just

starts the engine).



The refrigerant in the

refrigerant pipelines is

excessive

The expansion valve

fails or the compressor

is disabled



Evacuate the refrigerant

● If the volume of the refrigerant is normal

1.

Replace the expansion valve

2.

Refill the refrigerant to the system

3.

Test the pressure again

● If the refrigerant is obviously excessive

1. Refill the coolant into the system

2．Test the pressure again

Note: If the system is still off normal after

retesting the pressure, install the expansion

valve replaced again and dredge the

pipelines with compressed air and nitrogen,

and then further replace the compressor and

the fluid reservoir and drying chamber.

When  turning  off  the  engine,  the  pressure  at

the high pressure side slightly rises while the

pressure  at  the  low  pressure  side  slightly

falls;

the

air

conditioner

is

under

refrigeration.

The

compressor

is

disabled

Dredge  the  pipelines  with  compressed  air

and nitrogen

Replace  the  compressor  and  the  fluid

reservoir and drying chamber

High pressure side is correct, low pressure

side is too low, AC refrigerating correct,

sometimes the evaporator has ice(even the

refrigerant quantity is correct)



The expansion valve

fails or the compressor

is disabled



Replace the expansion valve

Note: If the system is still off normal after

retesting the pressure, install the expansion

valve replaced again and dredge the

pipelines with compressed air and nitrogen,

and then further replace the compressor and

the fluid reservoir and drying chamber.

1.

High/low pressure sides are correct, AC

refrigerating deficiency.

2. High/low pressure sides are correct, the

sound of compressor is abnormal (especially

when the engine is started), AC refrigerating

good

The transmission oil in

the air conditioner

pipelines is excessive



Evacuate the refrigerant

● Dredge the pipelines with compressed

air and nitrogen

Note: Adjust the volume of the lubricant

when replacing such component of the air

conditioner system as the compressor

The reservoir can not be used





• Perforated

• The sealed position is

damaged

• Thread of fasten part

is damaged, outside air

entering to system

Replace it



80

Chapter 9    Body Dimension

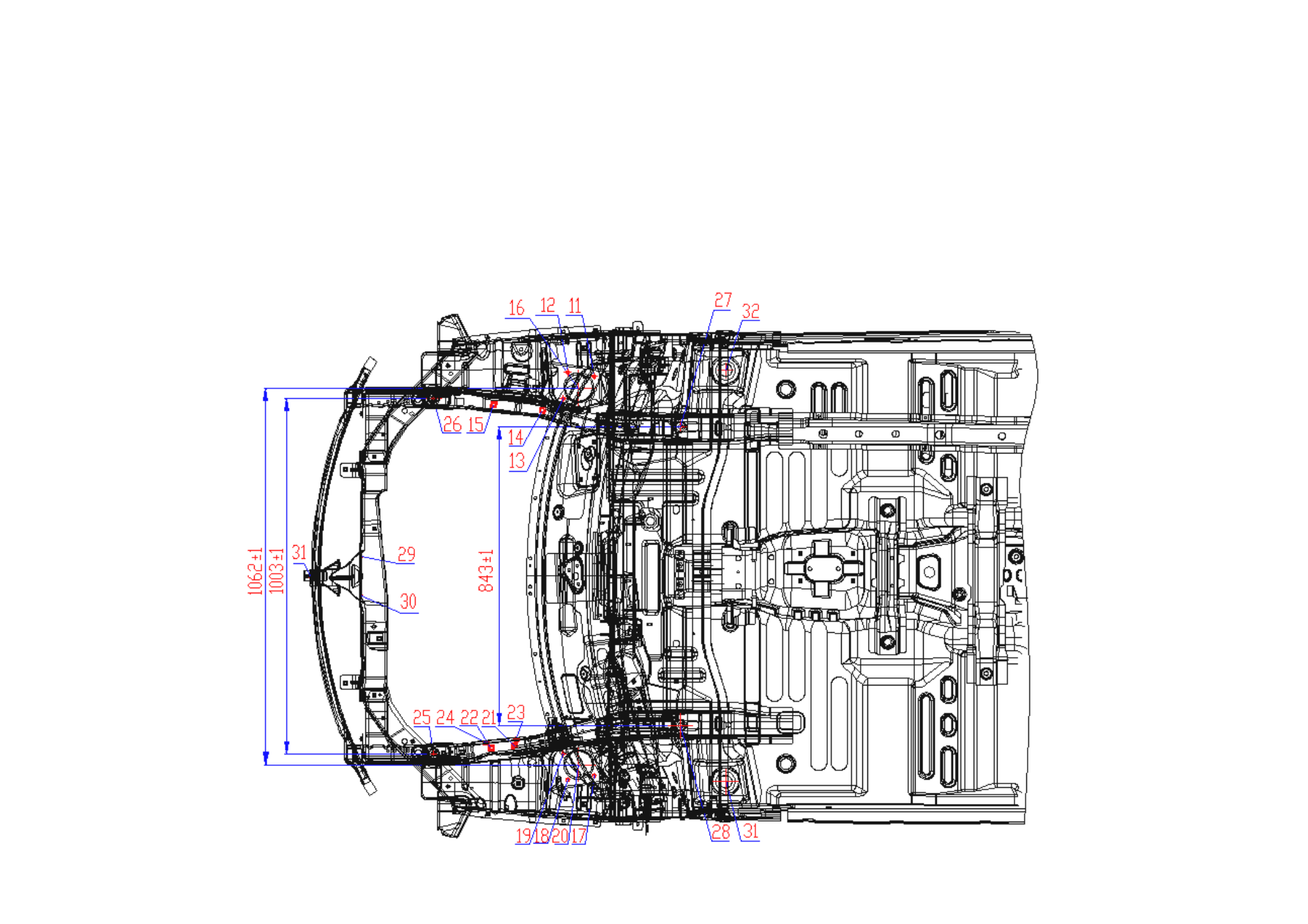

I. Chassis Control Point

Unit: mm

1. Front
