Передний потолочный плафон освещения салона

Снятие

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

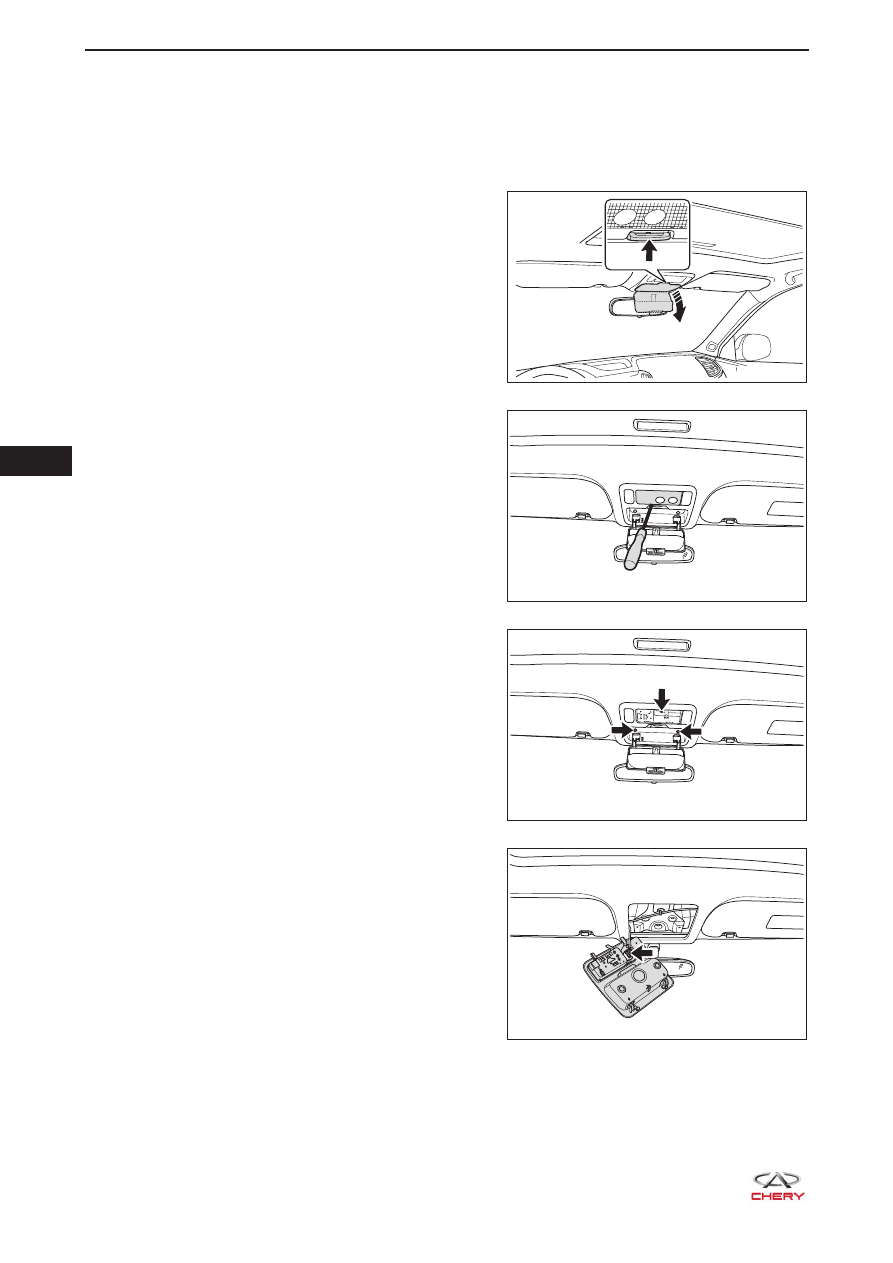

3.  Снимите передний потолочный плафон освещения салона.

a.  Откройте отделение для очков в направлении

стрелки, как показано на рисунке.

b.  С помощью плоской отвертки, обернутой

защитной лентой, снимите рассеиватель
переднего потолочного плафона.

c.  Отверните 3 винта крепления (указаны

стрелкой) переднего потолочного плафона.



(Момент затяжки: 1,5 ± 0,5 Н·м)

d.  Отсоедините разъем жгута проводов переднего

потолочного плафона (указан стрелкой).

e.  Снимите передний потолочный плафон освещения салона.

RT21490250

RT21490260

RT21490270

RT21490280

  35

35-81

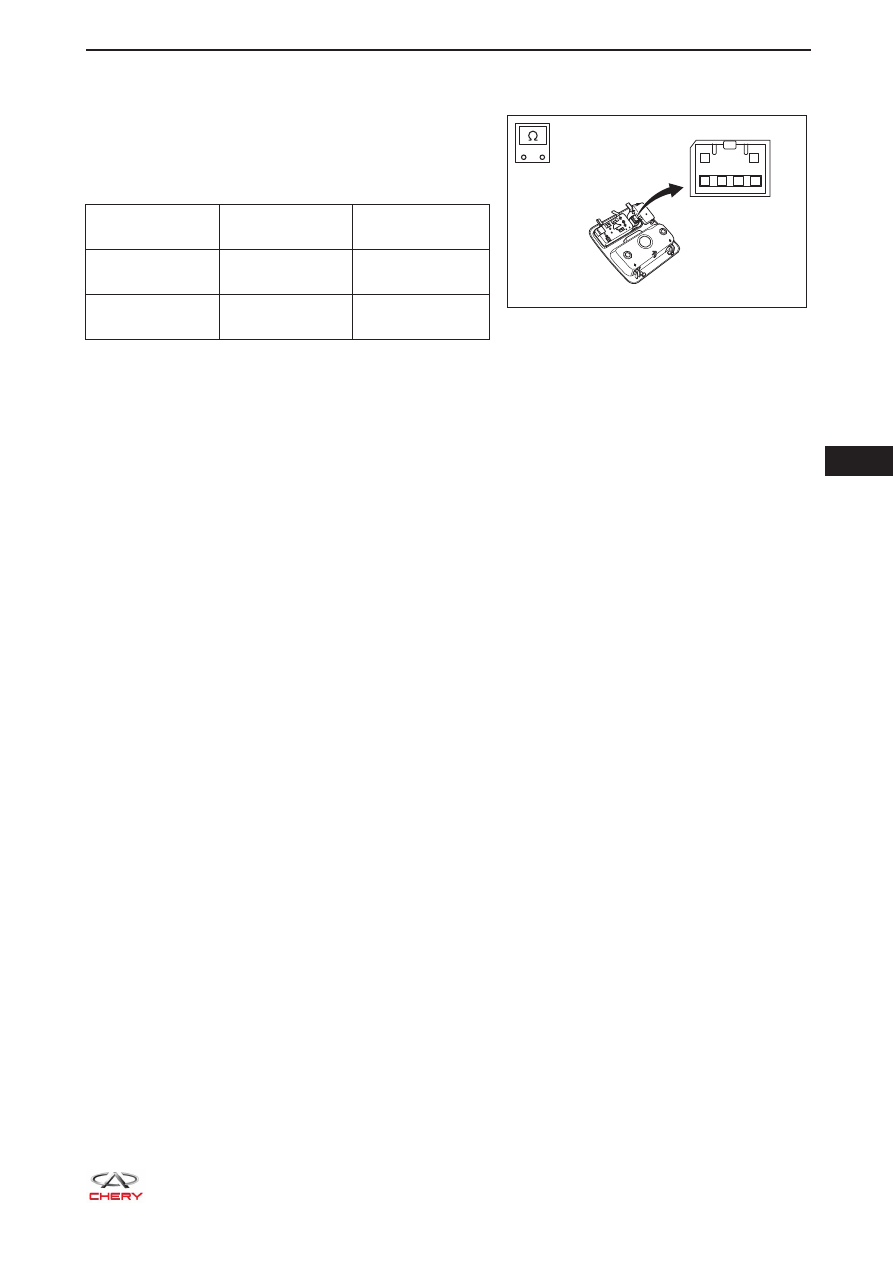

Проверка

1.  Проверьте передний потолочный плафон освещения салона.

a.  С помощью шкалы сопротивления цифрового

мультиметра проверьте электрическую
проводимость между контактами переднего
потолочного плафона в соответствии с данными
приведенной ниже таблицы.

Подключение

мультиметра

Положение

переключателя

Условия

проверки

Контакт 1 - кон-

такт 2

Выключатель

нажат

Проводимость

имеется

Контакт 1 - кон-

такт 2

Выключатель не

нажат

Отсутствие про-

водимости

Если результат не соответствует указанному, то замените  передний потолочный плафон.

Установка

Установка должна производиться в порядке, обратном снятию.

-

+

RT21350340

1

3

4

5

6

2

       35

35-82

Задний потолочный плафон освещения салона

Снятие

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

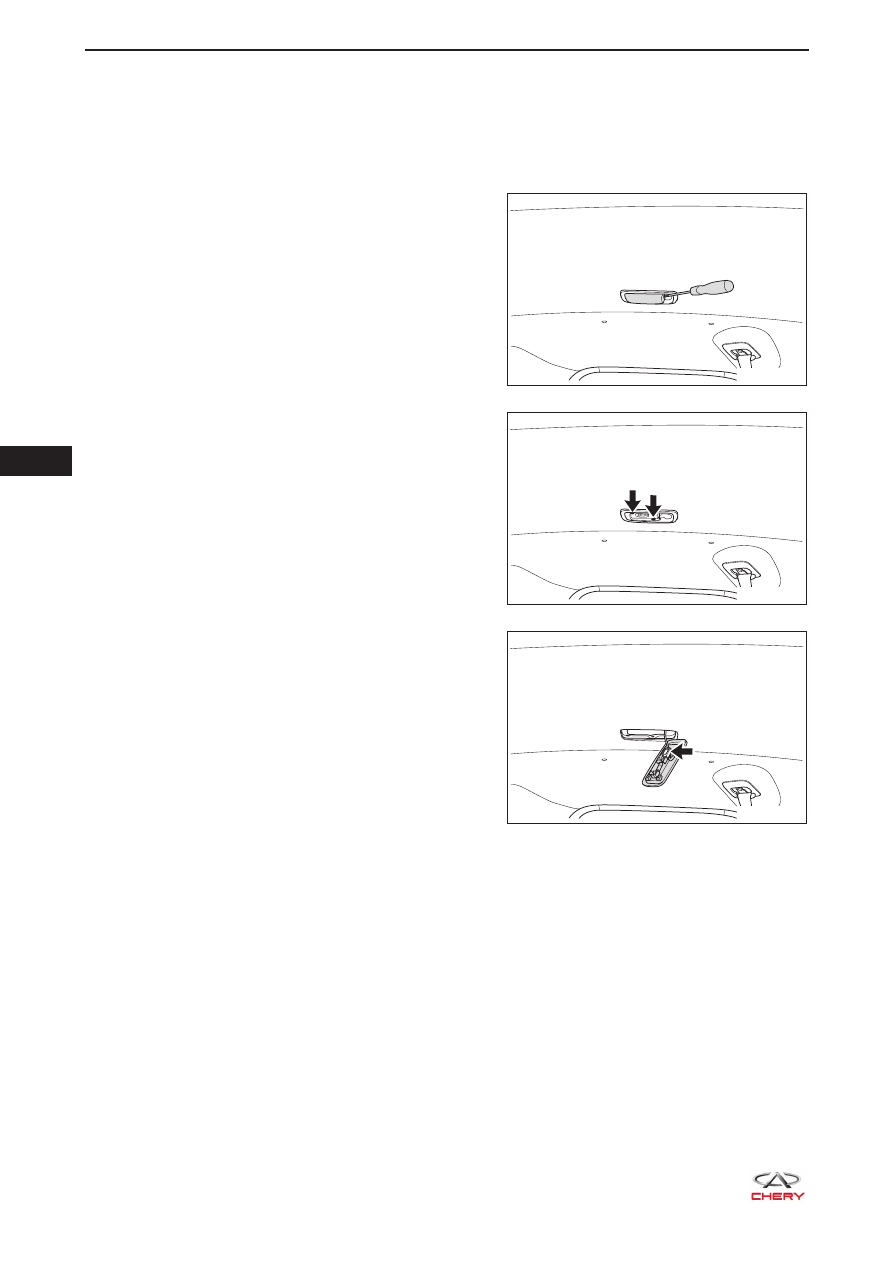

3.  Снимите задний потолочный плафон освещения салона.

a.  С помощью плоской отвертки, обернутой

защитной лентой, снимите рассеиватель
заднего потолочного плафона.

b.  Отверните 2 винта крепления (указаны

стрелкой) заднего потолочного плафона.



(Момент затяжки: 1,5 ± 0,5 Н·м)

c.  Отсоедините разъем жгута проводов заднего

потолочного плафона (указан стрелкой).

d.  Снимите задний потолочный плафон освещения салона.

RT21490290

RT21490300

RT21490310

  35

35-83

Проверка

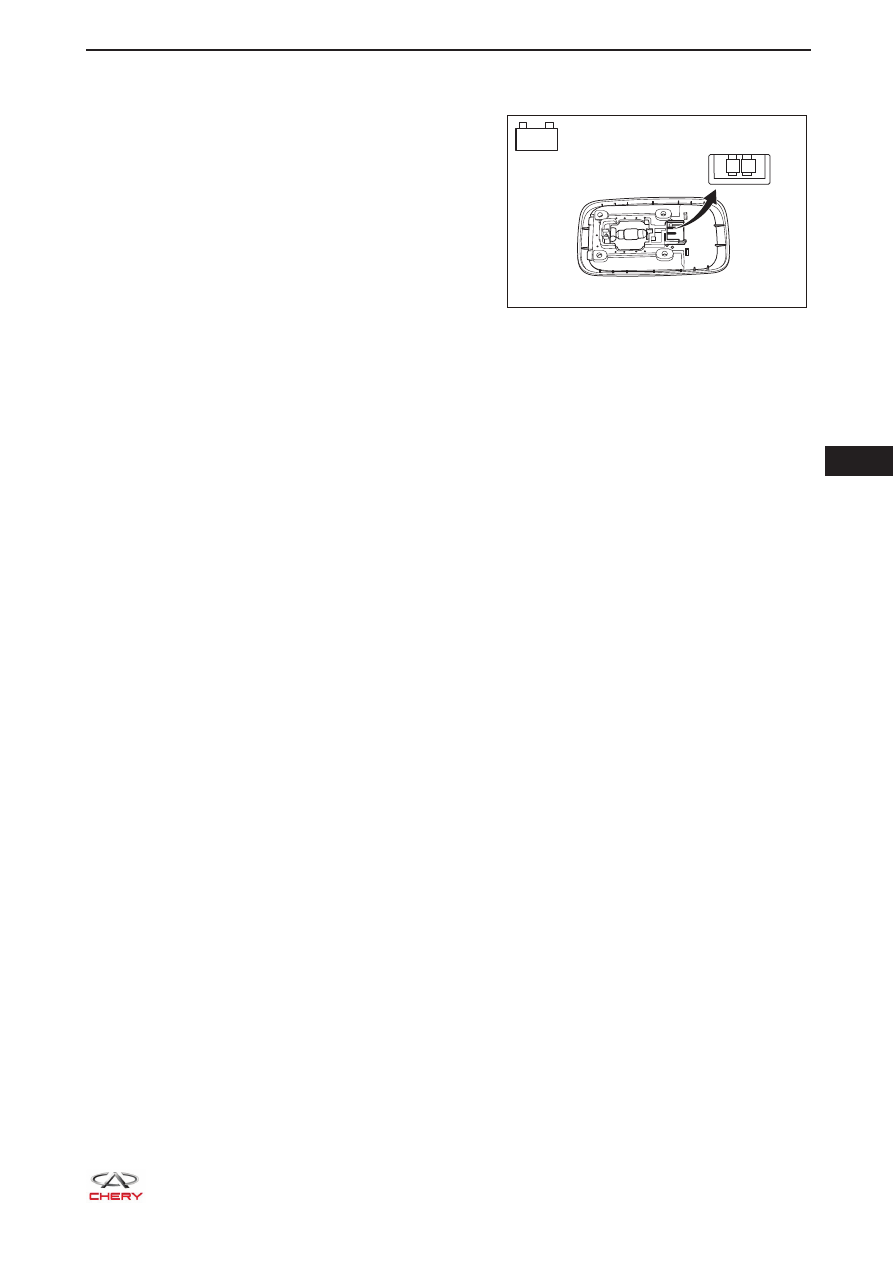

1.  Проверьте задний потолочный плафон освещения салона.

a.  Соедините «положительный» (+) вывод

аккумуляторной батареи с контактом 2 заднего
потолочного плафона, а «положительный» (+)
вывод аккумуляторной батареи с контактом 1.
Проверьте работу заднего потолочного плафона
в положении ON, OFF и DOOR.

 Нормальное

состояние:



Выключатель в положении ON: Не включается.
Выключатель в положении OFF: Не включается.
Выключатель в положении DOOR. Включается.



Если результат не соответствует указанному, то за-
мените задний потолочный плафон.

Установка

Установка должна производиться в порядке, обратном снятию.

RT21350350

1 2

-

+
