Chery Tiggo 5 (T21). Руководство по ремонту - часть 405

       35

35-72

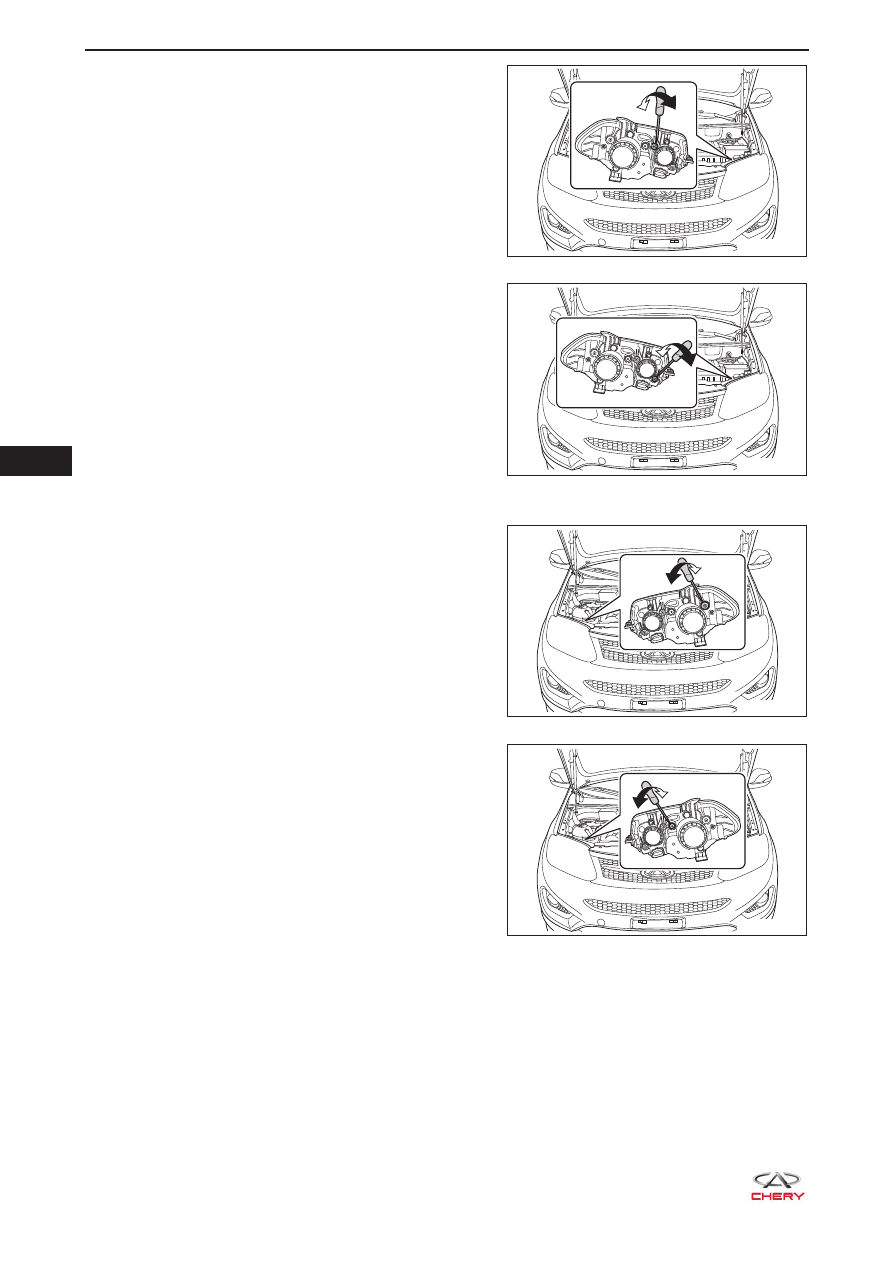

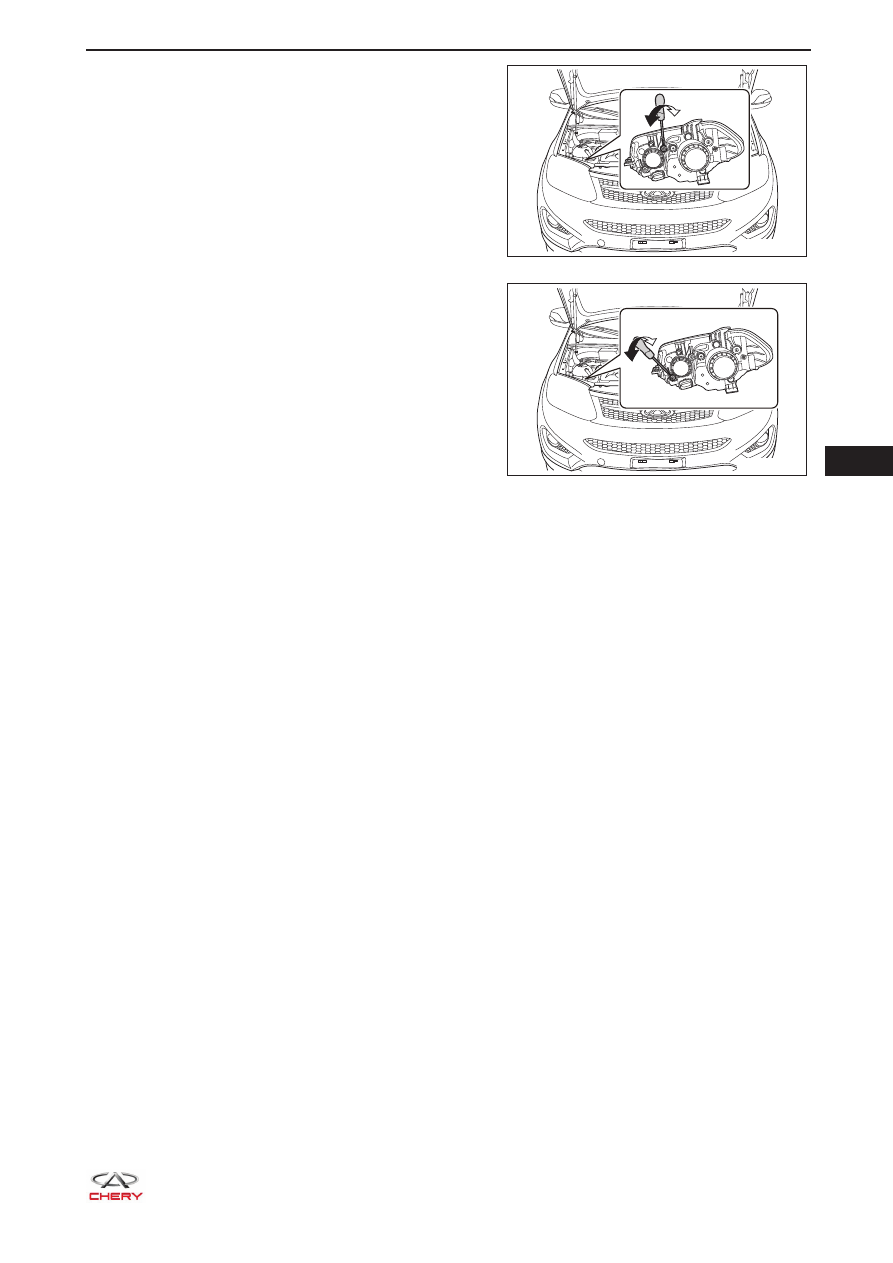

c.  Регулировка фары дальнего света влево/вправо


При вращении отвертки по часовой стрелке
световой пучок этой фары смещается влево;
при вращении отвертки против часовой стрелки
световой пучок этой фары смещается вправо.

d.  Регулировка фары дальнего света вверх/вниз


При вращении отвертки по часовой стрелке
световой пучок этой фары смещается вверх;
при вращении отвертки против часовой стрелки
световой пучок этой фары смещается вниз.





Способ регулировки для правой фары
a.  Регулировка фары ближнего света влево/вправо


При вращении отвертки по часовой стрелке
световой пучок этой фары смещается влево;
при вращении отвертки против часовой стрелки
световой пучок этой фары смещается вправо.

b.  Регулировка фары ближнего света вверх/вниз


При вращении отвертки по часовой стрелке
световой пучок этой фары смещается вниз; при
вращении отвертки против часовой стрелки
световой пучок этой фары смещается вверх.

RT21350180

RT21350190

RT21350200

RT21350210

  35

35-73

c.  Регулировка фары дальнего света влево/вправо


При вращении отвертки по часовой стрелке
световой пучок этой фары смещается влево;
при вращении отвертки против часовой стрелки
световой пучок этой фары смещается вправо.

d.  Регулировка фары дальнего света вверх/вниз


При вращении отвертки по часовой стрелке
световой пучок этой фары смещается вверх;
при вращении отвертки против часовой стрелки
световой пучок этой фары смещается вниз.

RT21350220

RT21350230

       35

35-74

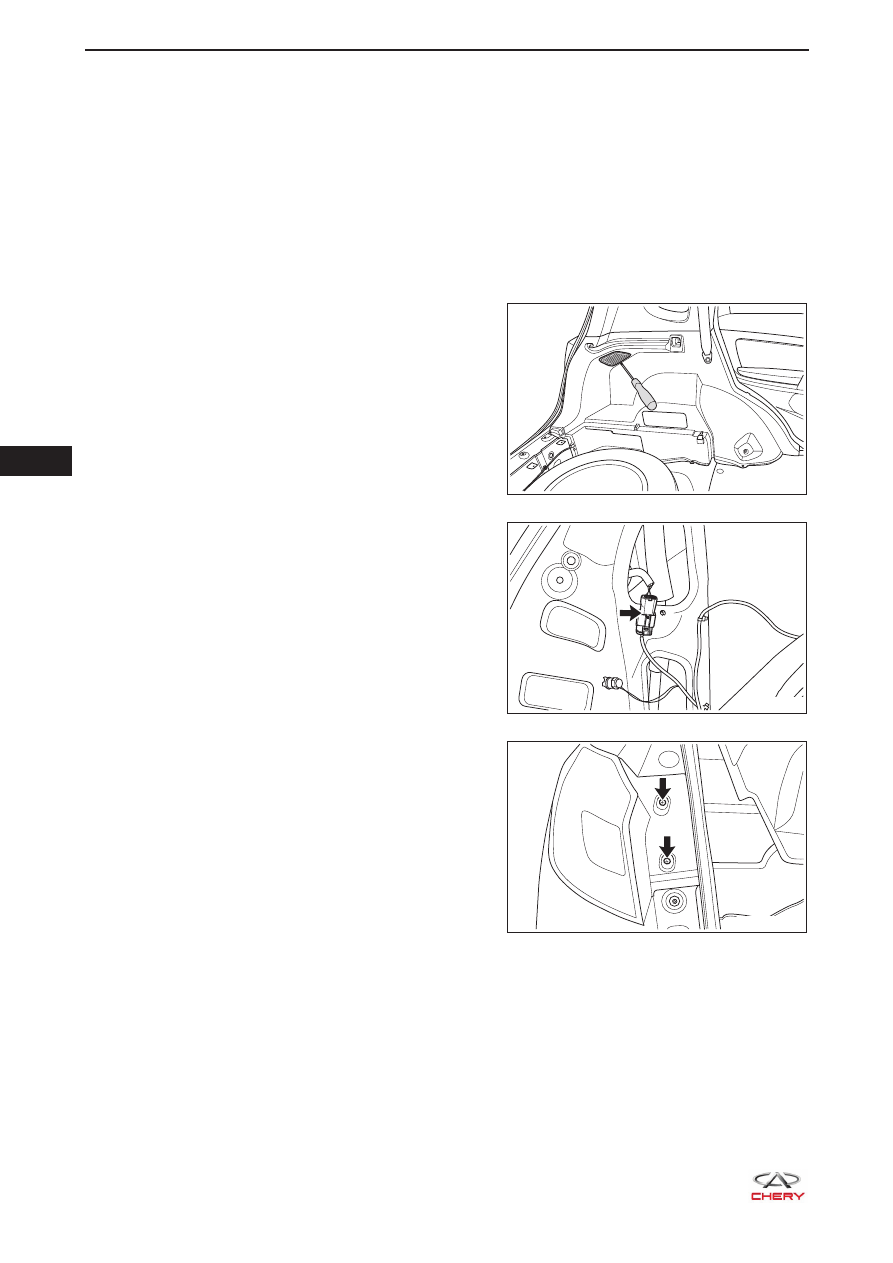

Винт крепления заднего комбинированного фонаря
(неподвижная часть)

Снятие

К СВЕДЕНИЮ:

Последовательность выполнения операций на правой и левой сторонах одинакова.

•

Ниже изложена последовательность выполнения работы для заднего левого комбинированного

•

фонаря.

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите задний комбинированный фонарь (неподвижная часть).

a.  С помощью плоской отвертки, обернутой

защитной лентой, приподнимите и снимите
служебную заглушку заднего комбинированного
фонаря.

b.  Отсоедините разъем жгута проводов (указан

стрелкой) заднего комбинированного фонаря
(неподвижная часть) и отсоедините зажим жгута
проводов.

c.  Отверните 2 винта крепления (указаны

стрелкой) внешней части заднего
комбинированного фонаря (неподвижная
часть).



(Момент затяжки: 1,5 ± 0,5 Н·м)

RT21490153

RT21350240

RT21350250

  35

35-75

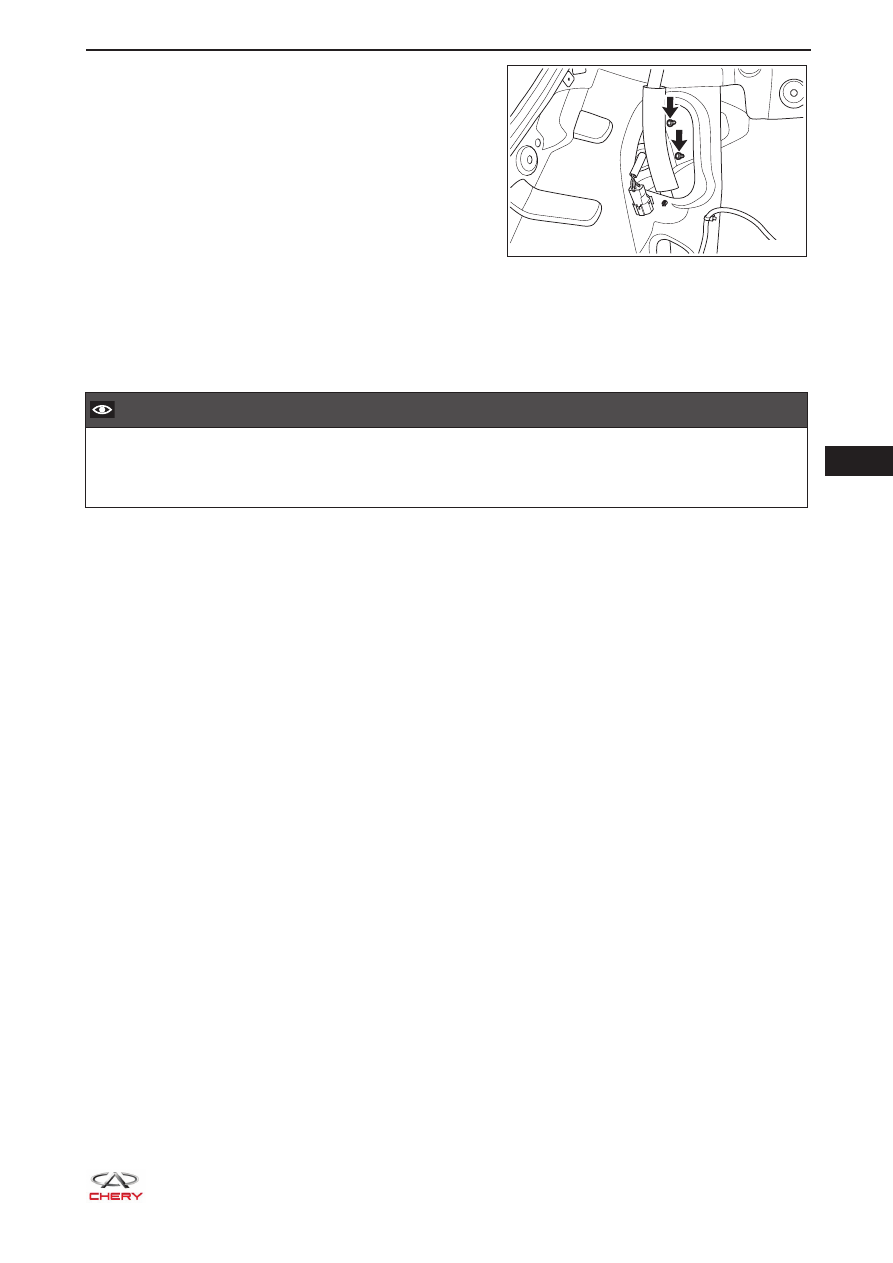

d.  Отверните 2 гайки крепления (указаны

стрелкой) внутренней части заднего
комбинированного фонаря (неподвижная часть)
и отсоедините внутренний фиксатор. (Момент
затяжки: 4,5 ± 1 Н·м)

e.  Снимите задний комбинированный фонарь (неподвижная часть).

Установка

Установка должна производиться в порядке, обратном снятию.

  ВНИМАНИЕ

При установке заднего комбинированного фонаря проверьте соответствие норме зазора меж-

•

ду задним комбинированным фонарем и дверью багажного отделения, задним бампером. От-
регулируйте его при необходимости.

RT21350260
