ОБСЛУЖИВАНИЕ НА АВТОМОБИЛЕ

Переключатель корректора угла наклона фар

Снятие

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите подушку безопасности водителя ((

см. с. 32-64

).

4.  Снимите рулевое колесо (

см. с. 28-10

).

5.  Снимите крышку комбинированного переключателя (

см. с. 28-13

)

6.  Снимите спиральный кабель (

см. с. 32-67

).

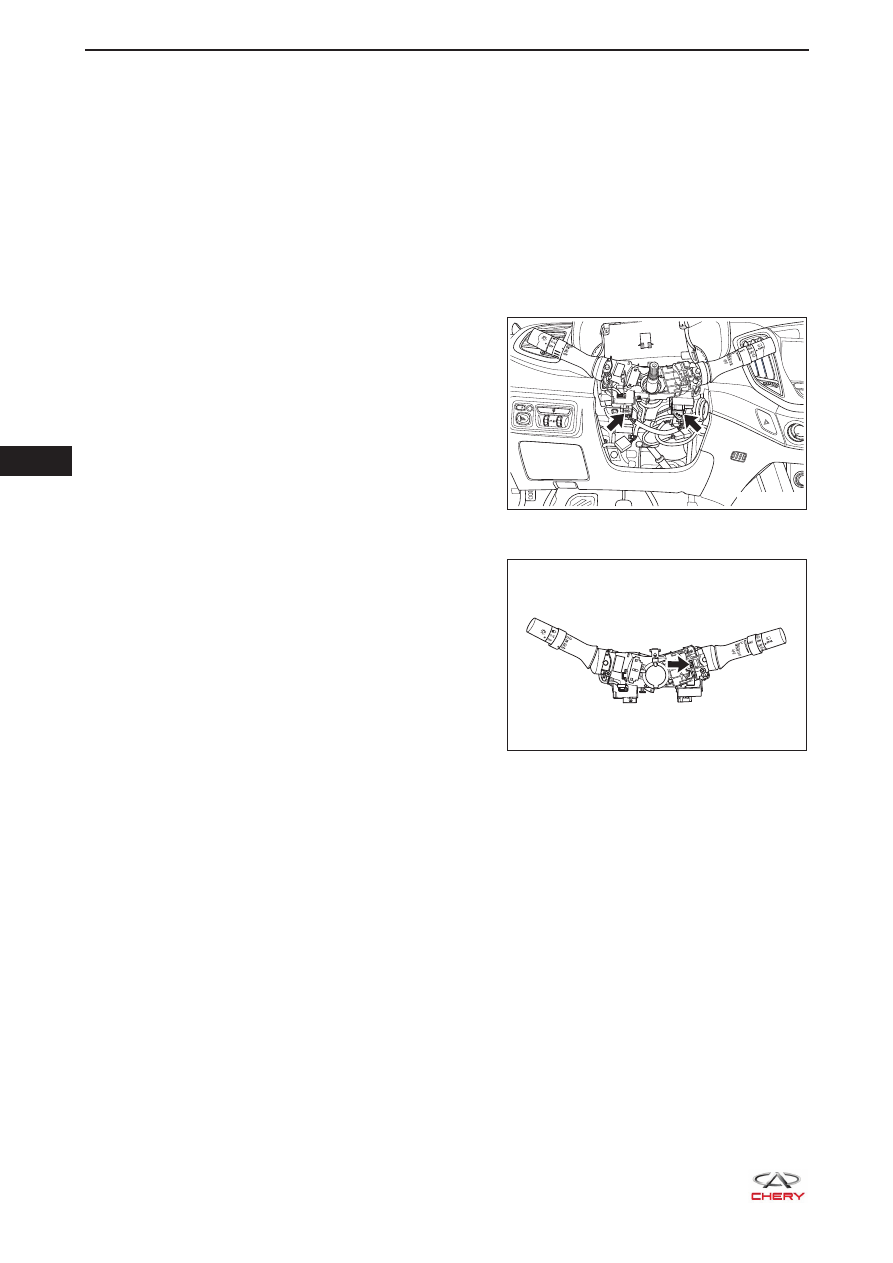

7.  Снимите переключатель корректора угла наклона фар.

a.  Отсоедините разъемы жгута проводов

переключателя корректора угла наклона фар
и переключателя очистителя ветрового стекла
(указаны стрелкой).

b.  Снимите комбинированный переключатель с

рулевой колонки.

c.  Нажмите защелку (указана стрелкой) на

переключателе очистителя ветрового стекла и
отделите его от переключателя корректора угла
наклона фар.

d.  Снимите переключатель корректора угла наклона фар.

RT21350060

RT21350070

  35

35-65

Проверка

1.  Проверьте переключатель корректора угла наклона фар.

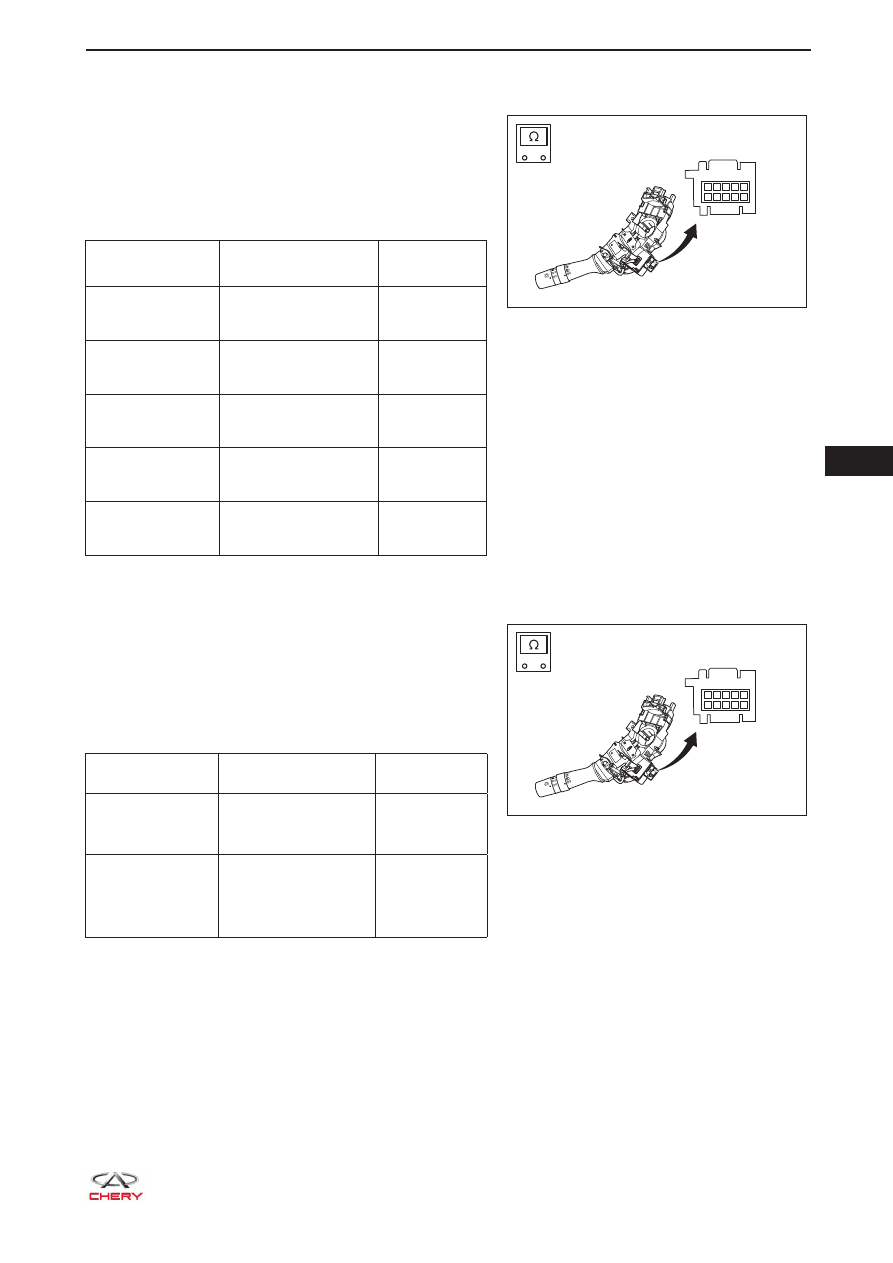

a.  С помощью шкалы сопротивления цифрового

мультиметра проверьте электрическую
проводимость между контактами в соответствии
с данными приведенной ниже таблицы.
Переключатель корректора угла наклона фар
(выключатель габаритных фонарей/ближнего
света фар/дальнего света фар)

Подключение

мультиметра

Состояние

выключателя

Условия

проверки

Контакт 2 -

контакт 8

Выключен

Отсутствие

проводимо-

сти

Контакт 2 -

контакт 8

Переключатель в по-

ложении габаритных

фонарей

220 Ом

Контакт 2 -

контакт 8

Переключатель в

положении ближнего

света фар

150 Ом

Контакт 2 -

контакт 9

Переключатель в

положении дальнего

света фар

150 Ом

Контакт 2 -

контакт 9

Переключатель в

положении сигнала

дальним светом фар

330 Ом

Если результат не соответствует требуемому,
замените переключатель корректора угла наклона
фар.

b.  С помощью шкалы сопротивления цифрового

мультиметра проверьте электрическую
проводимость между контактами в соответствии
с данными приведенной ниже таблицы.
Переключатель корректора угла наклона фар
(выключатель противотуманных фар/заднего
противотуманного фонаря)

Подключение

мультиметра

Состояние

выключателя

Условия

проверки

Контакт 2 -

контакт 5

Выключатель в по-

ложении противоту-

манных фар

Проводимость

имеется

Контакт 2 -

контакт 3

Выключатель в по-

ложении заднего

противотуманного

фонаря

Проводимость

имеется

Если результат не соответствует требуемому,
замените переключатель корректора угла наклона фар.

RT21350080

1 2

3 4

5

6 7 8 9 10

-

+

RT21350080

1 2

3 4

5

6 7 8 9 10

-

+

       35

35-66

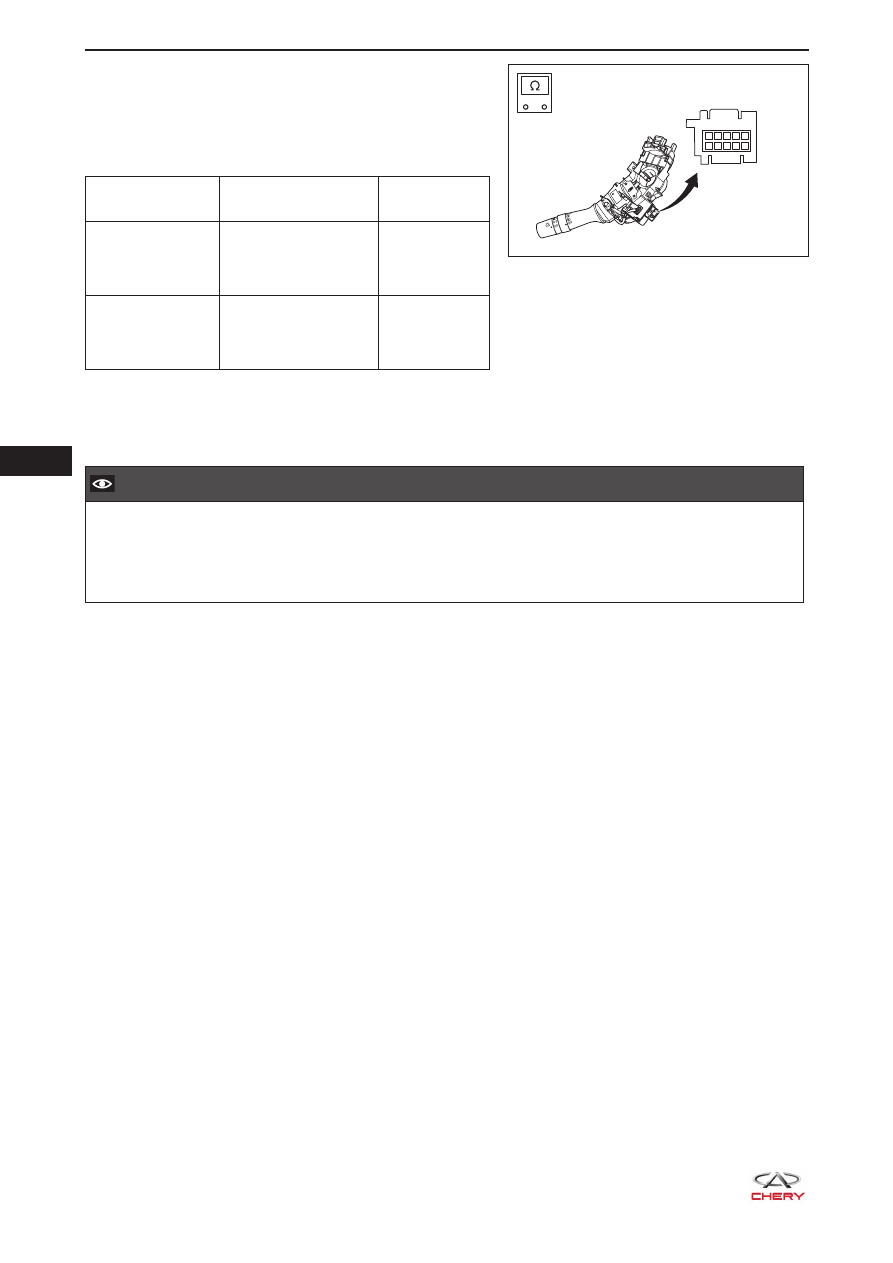

c.  С помощью шкалы сопротивления цифрового

мультиметра проверьте электрическую
проводимость между контактами в соответствии
с данными приведенной ниже таблицы.
Переключатель корректора угла наклона фар
(переключатель указателя поворота)

Подключение

мультиметра

Состояние

выключателя

Условия

проверки

Контакт 2 - кон-

такт 10

Переключатель в по-

ложении включения

указателей левого

поворота

150 Ом

Контакт 2 - кон-

такт 10

Переключатель в по-

ложении включения

указателей правого

поворота

330 Ом

Если результат не соответствует требуемому, замените переключатель корректора угла наклона фар.

Установка

Установка должна производиться в порядке, обратном снятию.

  ВНИМАНИЕ

Всегда устанавливайте спиральный кабель в соответствии с приведенными инструкциями.

•

После установки проверьте, что звуковой сигнал работает нормально.

•

После установки проверьте сигнализатор неисправности системы подушек безопасности и

•

убедитесь, что эта система работает нормально.

RT21350080

1 2

3 4

5

6 7 8 9 10

-

+

  35

35-67

Переключатель наружных осветительных приборов

Снятие

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

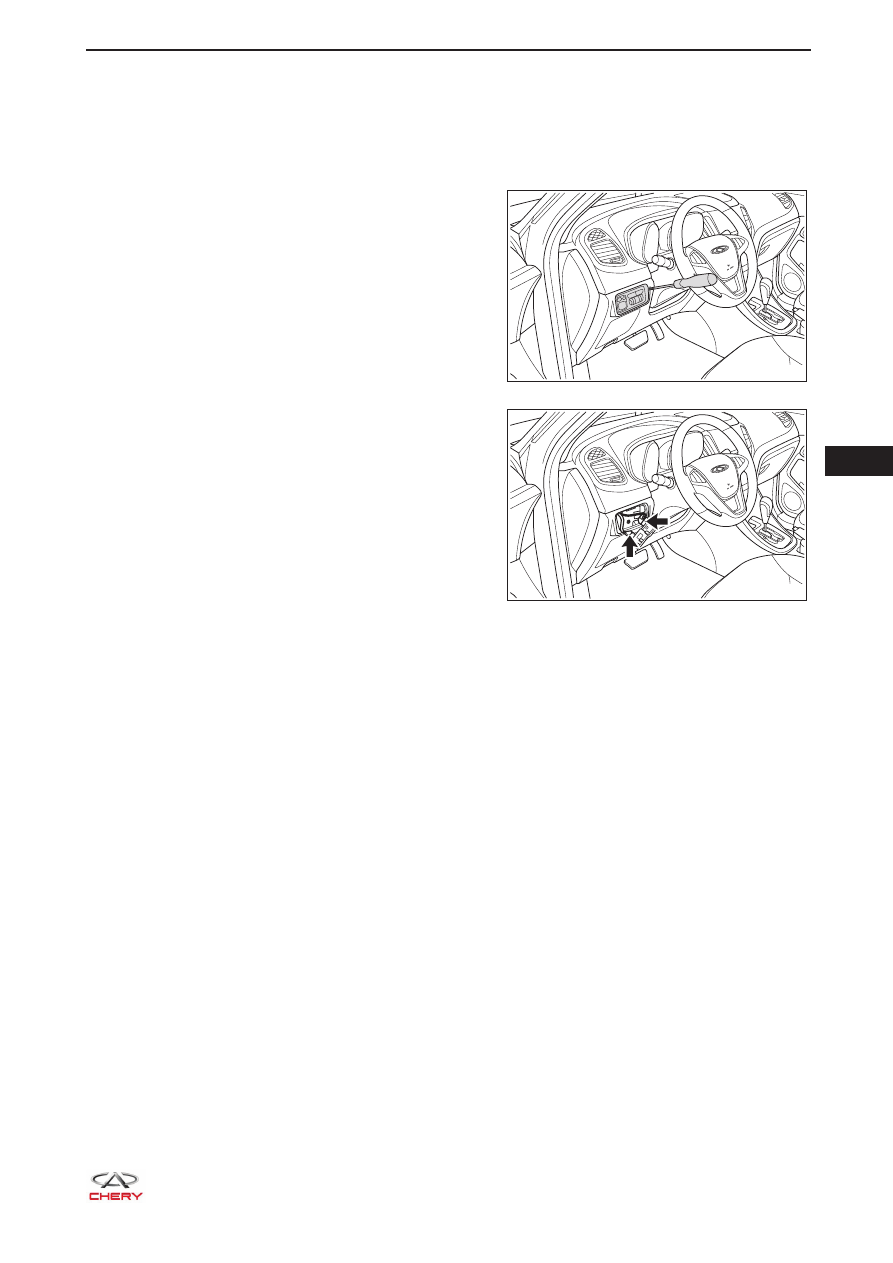

3.  Снимите переключатель наружных осветительных приборов.

a.  С помощью отвертки, обернутой защитной

летной, осторожно подцепите обе стороны
переключателя наружных осветительных
приборов, чтобы снять его.

b.  Отсоедините разъем жгута проводов

переключателя наружных осветительных
приборов (указан стрелкой).

c.  Снимите переключатель наружных осветительных приборов.

RT21440120

RT21350090
