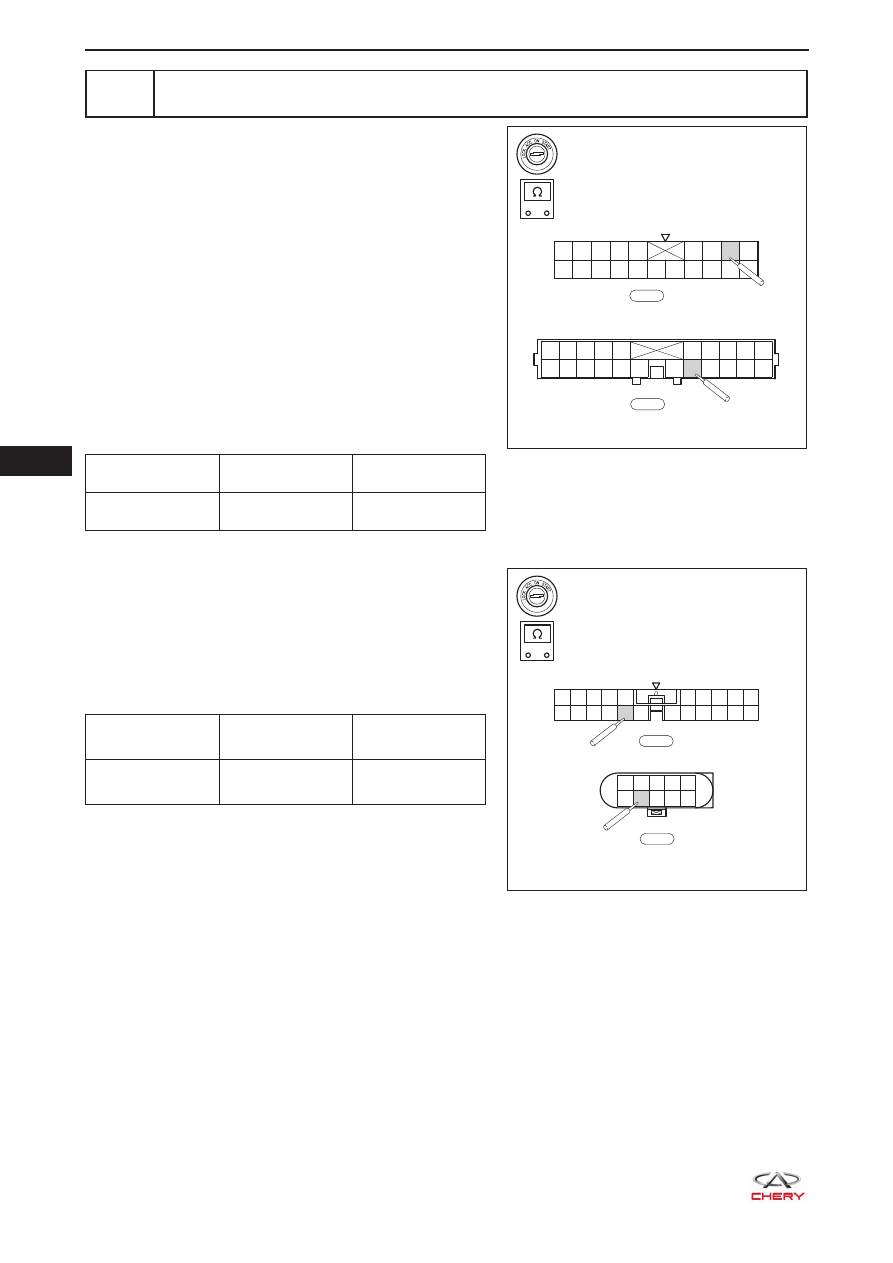

       35

35-56

4

Проверьте жгут проводов и разъем (правый стояночный фонарь - блок управле-
ния оборудованием кузова (BCM)).

a.  Поверните замок зажигания в положение LOCK.

b.  Отсоедините «отрицательный» провод аккумулятор-

ной батареи.

c.  Отсоедините разъем B-043 блока управления систе-

мами кузова (BCM).

d.  Отсоедините разъем E-034 жгута проводов перед-

ней правой фары и разъем B-016 заднего правого
комбинированного фонаря.

e.  Отсоедините разъем B-048 жгута проводов кузова и

разъем E-070 жгута проводов моторного отсека.

f.  С помощью цифрового мультиметра проверьте

электрическую проводимость между контактом C8
разъема B-043 блока BCM и контактом 15 разъема
B-048 жгута проводов кузова в соответствии с при-
веденной ниже таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

B-043 (C8) -

B-048 (15)

Всегда

Проводимость

имеется

g. С помощью цифрового мультиметра проверьте

электрическую проводимость между контактом 15
разъема E-070 жгута проводов моторного отсека и
контактом 8 разъема E-034 жгута проводов перед-
ней правой фары в соответствии с приведенной
ниже таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

E-070 (15) -

E-034 (8)

Всегда

Проводимость

имеется

-

+

RT21350680

C1

C10 C11 C12 C13 C14 C15 C16 C17 C18

C2 C3 C4 C5

C6 C7 C8 C9

C20

C19

B-043

1

2

3

4

5

11

12

13

14

15

6

7

8

9

10

22 21 20 19 18 17

16

B-048

-

+

RT21350690

E-070

1

2

3

4

5

6

7

8

9 10

11 12 13 14 15

18

17

16

19 20 21 22

E-034

9

7

5

3

1

10 8

6

4

2

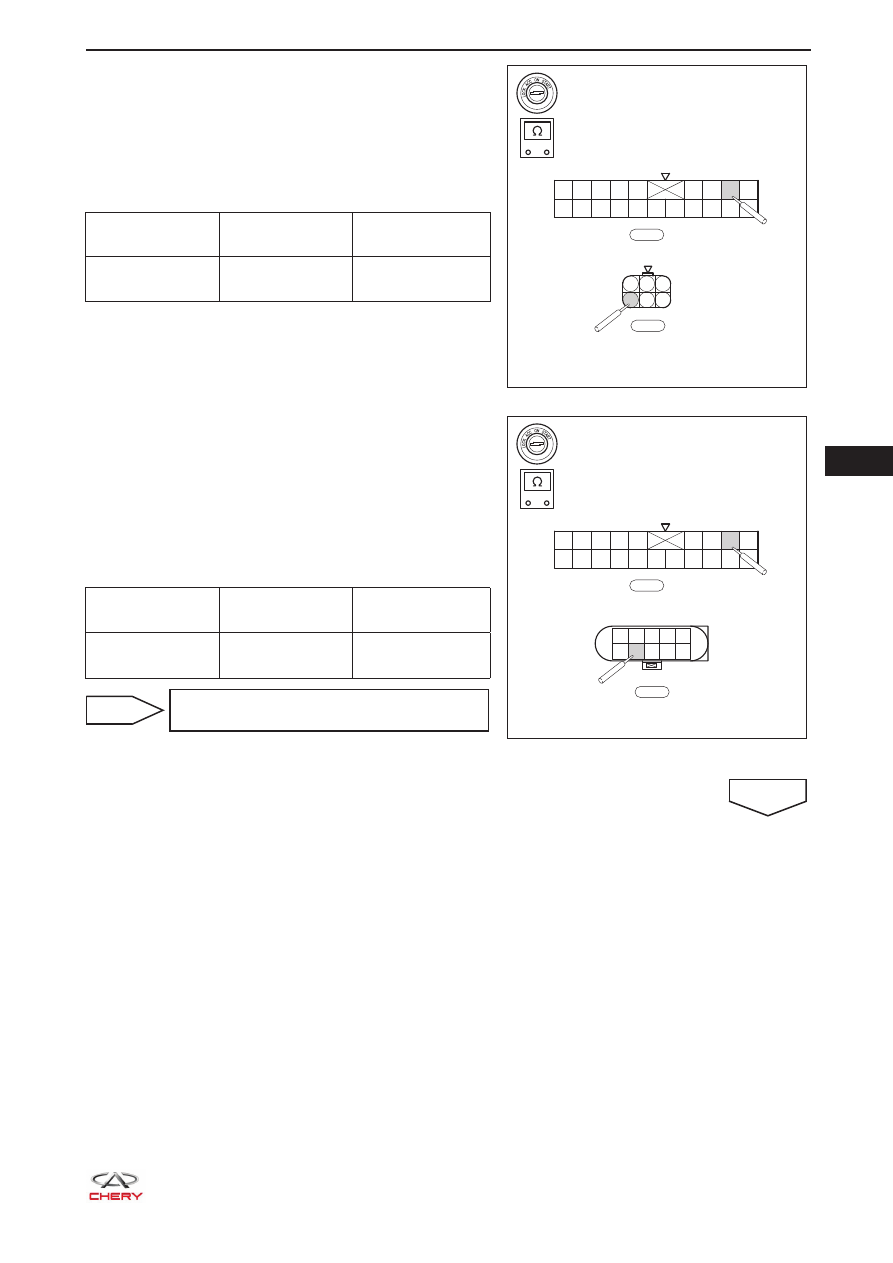

  35

35-57

h.

 С помощью цифрового мультиметра проверьте

электрическую проводимость между контактом C8
разъема B-043 блока BCM и контактом 6 разъема
B-016 жгута проводов заднего правого комбиниро-
ванного фонаря в соответствии с приведенной ниже
таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

B-043 (C8) -

B-061 (6)

Всегда

Проводимость

имеется

i.   Отсоедините разъем B-048 жгута проводов кузова и

разъем E-070 жгута проводов моторного отсека.

j.

 С помощью цифрового мультиметра проверьте

электрическую проводимость между контактом C8
разъема B-043 блока BCM и контактом 8 разъема
E-034 жгута проводов передней правой фары в со-
ответствии с приведенной ниже таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

B-043 (C8) -

E-034 (8)

Всегда

Проводимость

имеется

НЕИСПРАВНОСТЬ



Отремонтируйте или замените соот-
ветствующий жгут проводов и разъем

OK

-

+

RT21350700

C1

C10 C11 C12 C13 C14 C15 C16 C17 C18

C2 C3 C4 C5

C6 C7 C8 C9

C20

C19

B-043

1

2

3

4

5

6

B-016

-

+

RT21350710

C1

C10 C11 C12 C13 C14 C15 C16 C17 C18

C2 C3 C4 C5

C6 C7 C8 C9

C20

C19

B-043

E-034

9

7

5

3

1

10 8

6

4

2

       35

35-58

5

Подтвердите диагностические коды

a.  Надежно присоедините все отсоединенные разъемы.

b.  Присоедините «отрицательный» провод аккумуляторной батареи.

c. Включите

зажигание.

d.  Используйте диагностический тестер X-431 3G с последней версией программного обеспечения

для записи и удаления диагностических кодов, записанных в блоке управления системами кузо-
ва (BCM).

e.  Поверните замок зажигания в положение LOCK и подождите несколько минут.

f.  Поверните замок зажигания в положение ON.

g.  Снова используйте диагностический тестер X-431 3G для считывания диагностических кодов, за-

писанных в блоке управления оборудованием кузова (BCM).

Результат проверки

Обратитесь к

Записаны диагностические коды B100411,

B100413 и B100419

Неисправность

Диагностический код не выводится

OK

НЕИСПРАВНОСТЬ



Замените бок управления системами
кузова (BCM)

OK

Система исправна

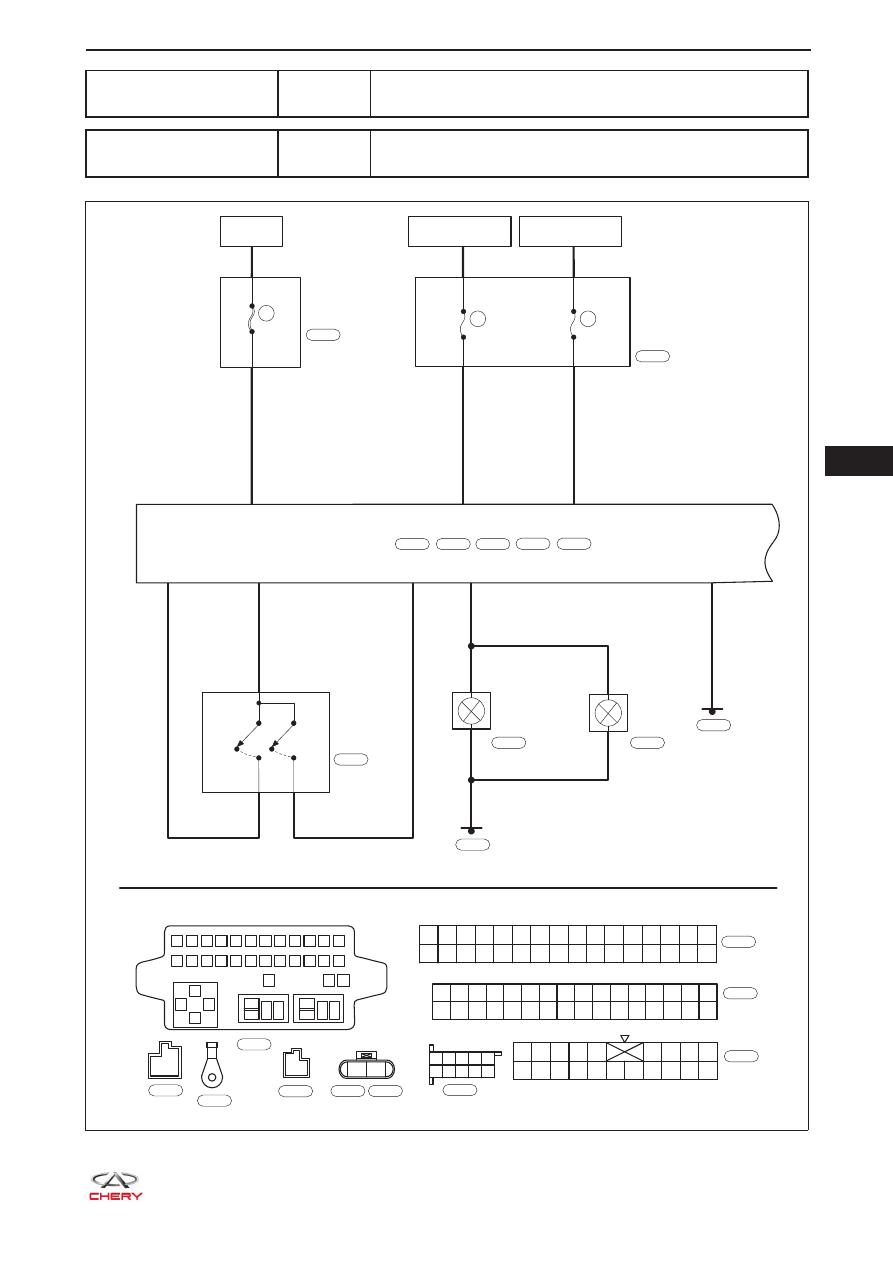

  35

35-59

Диагностический код

B100813

Обрыв цепи управления задним противотуманным
фонарем

Диагностический код

B100871

Заедание привода цепи управления задним противо-
туманным фонарем

ET21350190

R

RBr

7.5A

RF07

7.5A

RF13

5

2

A

1

E

60A

MF03

7

3

RG

A9

13

3

E-061

E-061

W

E-072

E-072

E1

1

2

3

4

5

6

7

8

9 10 11 12

13

85

85

87

87 30

87 30

30

86

86

85

86

14 15 16 17 18 19 20 21 22 23 24

25

27

26

A32

A31

A30

A29

A28

A16

A15

A14

A13

A12

A11

A10

A9

A8

A7

A6

A5

A4

A3

A2

A1

A27

A26

A25

A24

A23

A22

A21

A20

A19

A18

A17

B

I-007

I-007

L

I-005

I-005

B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 B11 B12 B13 B14 B15 B16

B17 B18 B19 B20 B21 B22 B23 B24 B25 B26 B27 B28 B29 B30 B31 B32

L

B-047

B-047

B-046

B-043

WB

WB

B

B

B

B

WB

C13

F1

2

1

2

1

B-022

B-045

2

A32

5

A

0

2

A

5

3

B

GL

LY

B-028

B-037

I-011

F1

B

B-046

C1

C10 C11 C12 C13 C14 C15 C16 C17 C18

C2 C3 C4 C5

C6 C7 C8 C9

C20

C19

W

B-043

1

2

B

B-028

B

B-037

1

2

3

4

5

6

7

8

9

10

B

I-011

ПОЛОЖЕНИЕ ON ИЛИ

START ЗАМКА ЗАЖИГАНИЯ

ПОЛОЖЕНИЕ ON ИЛИ ACC

ЗАМКА ЗАЖИГАНИЯ

БЛОК ПРЕДОХРАНИТЕЛЕЙ
И РЕЛЕ В САЛОНЕ

АККУМУЛЯТОР1

НАЯ БАТАРЕЯ

БЛОК
ПРЕДОХРАНИТЕЛЕЙ
И РЕЛЕ В МОТОРНОМ
ОТСЕКЕ

Блок BCM

ПРОТИВОТУ1
МАННАЯ ФАРА

ПЕРЕКЛЮЧАТЕЛЬ
НАРУЖНЫХ
ОСВЕТИТЕЛЬНЫХ
ПРИБОРОВ

ЗАДНИЙ ПРАВЫЙ
ПРОТИВОТУМАННЫЙ
ФОНАРЬ

ЗАДНИЙ ЛЕВЫЙ
ПРОТИВОТУМАН1
НЫЙ ФОНАРЬ

ЗАДНИЙ
ПРОТИВО1
ТУМАННЫЙ
ФОНАРЬ
