       35

35-76

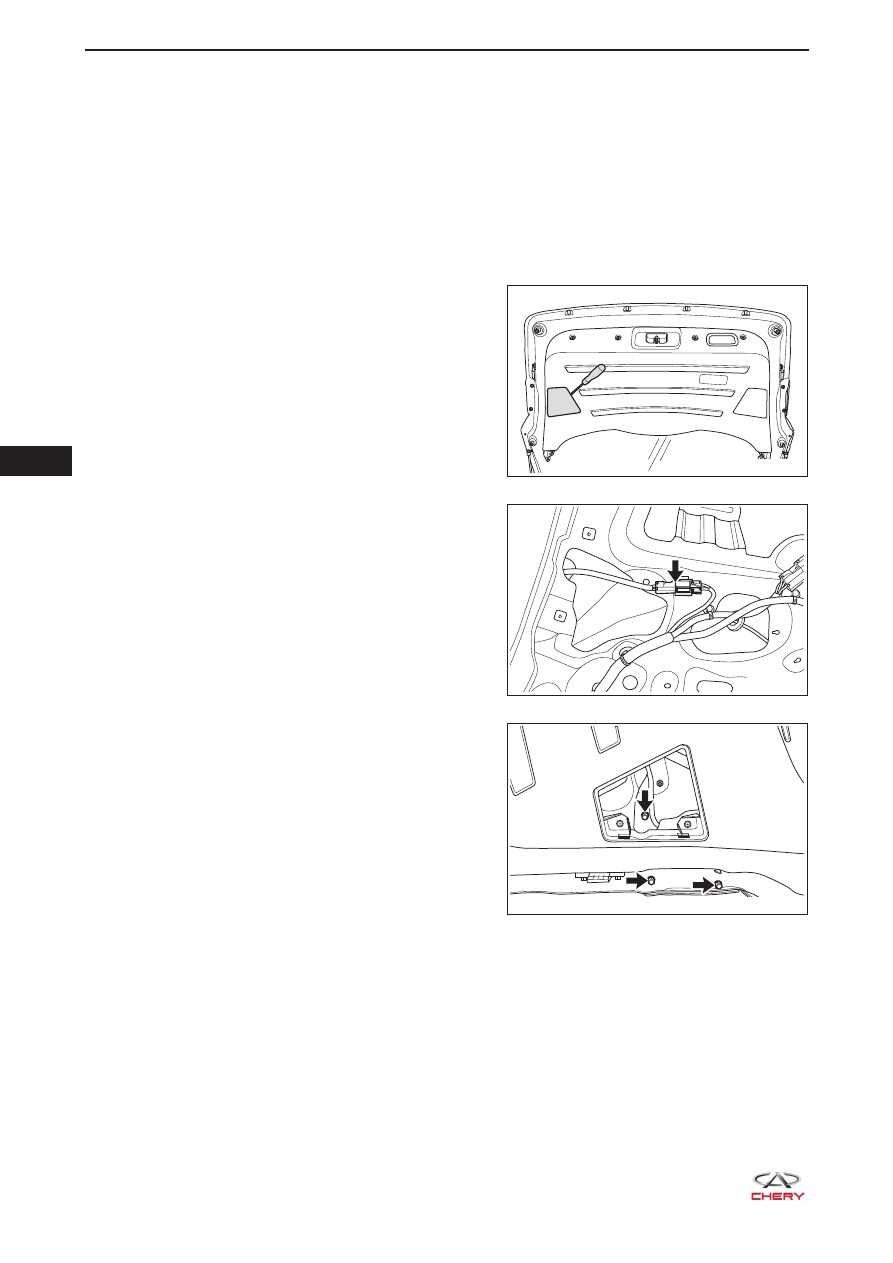

Винт крепления заднего комбинированного фонаря
(подвижная часть)

Снятие

К СВЕДЕНИЮ:

Последовательность выполнения операций на правой и левой сторонах одинакова.

•

Ниже изложена последовательность выполнения работы на левой стороне.

•

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите задний комбинированный фонарь (подвижная часть).

a.  С помощью плоской отвертки, обернутой

защитной лентой, приподнимите и снимите
служебную заглушку заднего левого
комбинированного фонаря на двери багажного
отделения.

b.  Отсоедините разъем жгута проводов (указан

стрелкой) заднего комбинированного фонаря
(подвижная часть) и отсоедините зажим жгута
проводов.

c.  Отверните 3 гайки крепления (указаны

стрелкой) from rear combination light assembly
(movable part).



(Момент затяжки: 4,5 ± 1 Н·м)

d.  Снимите задний комбинированный фонарь (подвижная часть).

RT21350270

RT21350280

RT21350290

  35

35-77

Установка

Установка должна производиться в порядке, обратном снятию.

  ВНИМАНИЕ

При установке заднего комбинированного фонаря проверьте соответствие норме зазора меж-

•

ду задним комбинированным фонарем и дверью багажного отделения, задним бампером. От-
регулируйте его при необходимости.

       35

35-78

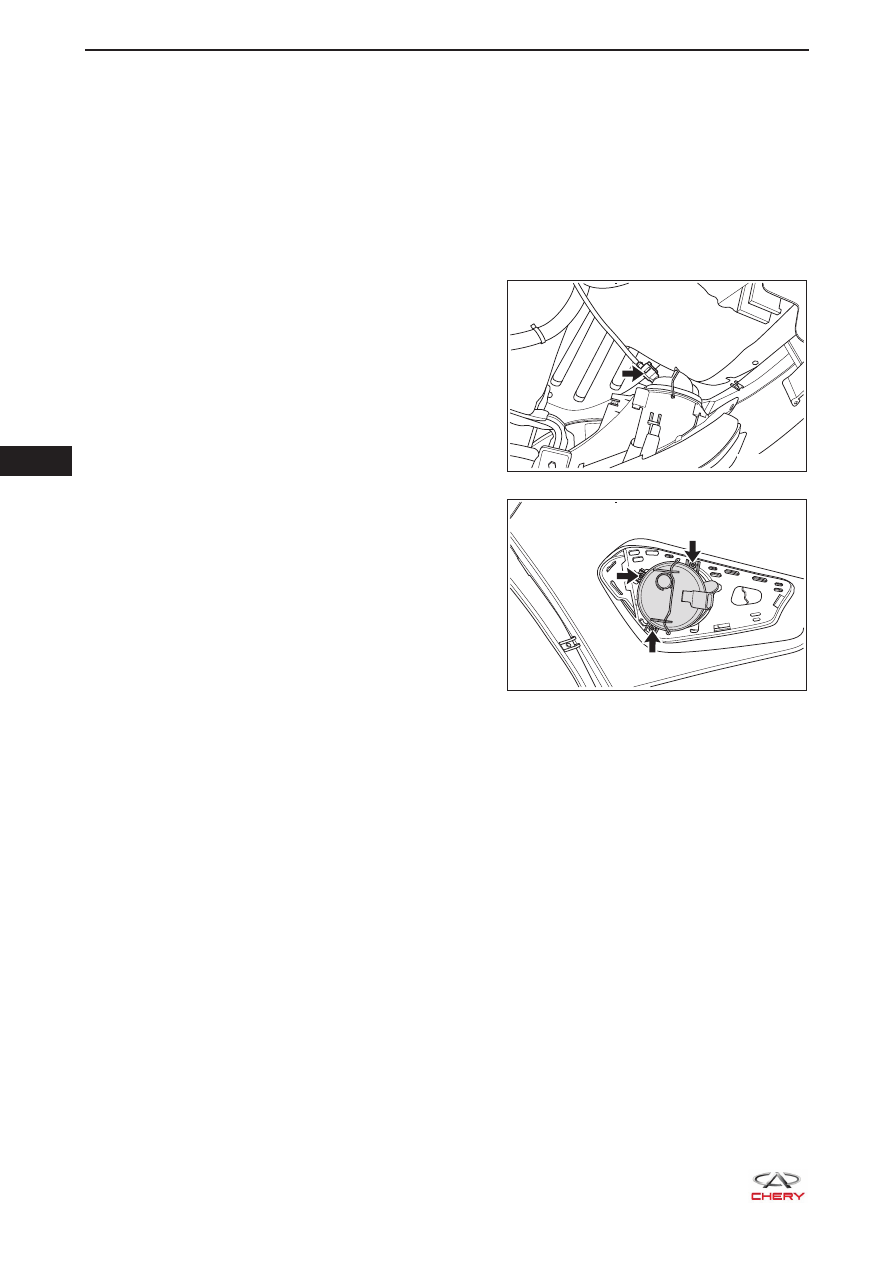

Противотуманные фары

Снятие

К СВЕДЕНИЮ:

Последовательность выполнения операций на правой и левой сторонах одинакова.

•

Ниже изложена последовательность выполнения работы на левой стороне.

•

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите подкрылок арки переднего колеса (

см. с. 48-24

).

4.  Снимите противотуманную фару.

a.  Отсоедините разъем жгута проводов

противотуманной фары (указан стрелкой).

b.  Отверните 3 винта крепления (указаны

стрелкой) противотуманной фары.



(Момент затяжки: 1,5 ± 0,5 Н·м)

c.  Снимите противотуманную фару.

Установка

Установка должна производиться в порядке, обратном снятию.

RT21350300

RT21350310

  35

35-79

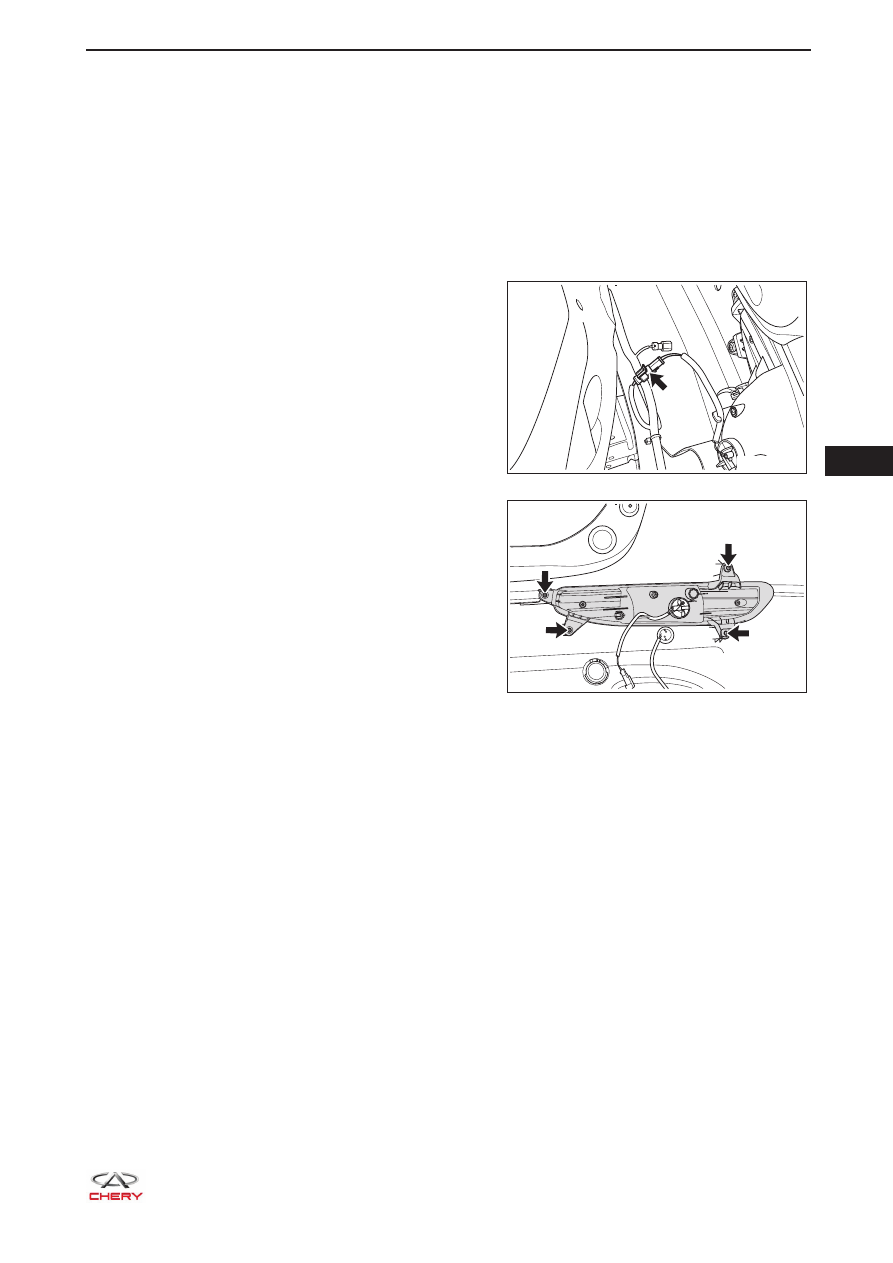

Задний противотуманный фонарь и отражатель

Снятие

К СВЕДЕНИЮ:

Последовательность выполнения операций на правой и левой сторонах одинакова.

•

Ниже изложена последовательность выполнения работы на левой стороне.

•

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите задний бампер в сборе (

см. с. 48-30

).

4.  Снимите задний противотуманный фонарь и отражатель.

a.  Отсоедините разъем жгута проводов заднего

противотуманного фонаря и отражателя (указан
стрелкой).

b.  Отверните 4 винта крепления (указаны

стрелкой) заднего противотуманного фонаря и
отражателя.



(Момент затяжки: 1,5 ± 0,5 Н·м)

c.  Снимите задний противотуманный фонарь

отражатель.

Установка

Установка должна производиться в порядке, обратном снятию.

RT21350320

RT21350330
