       32

32-30

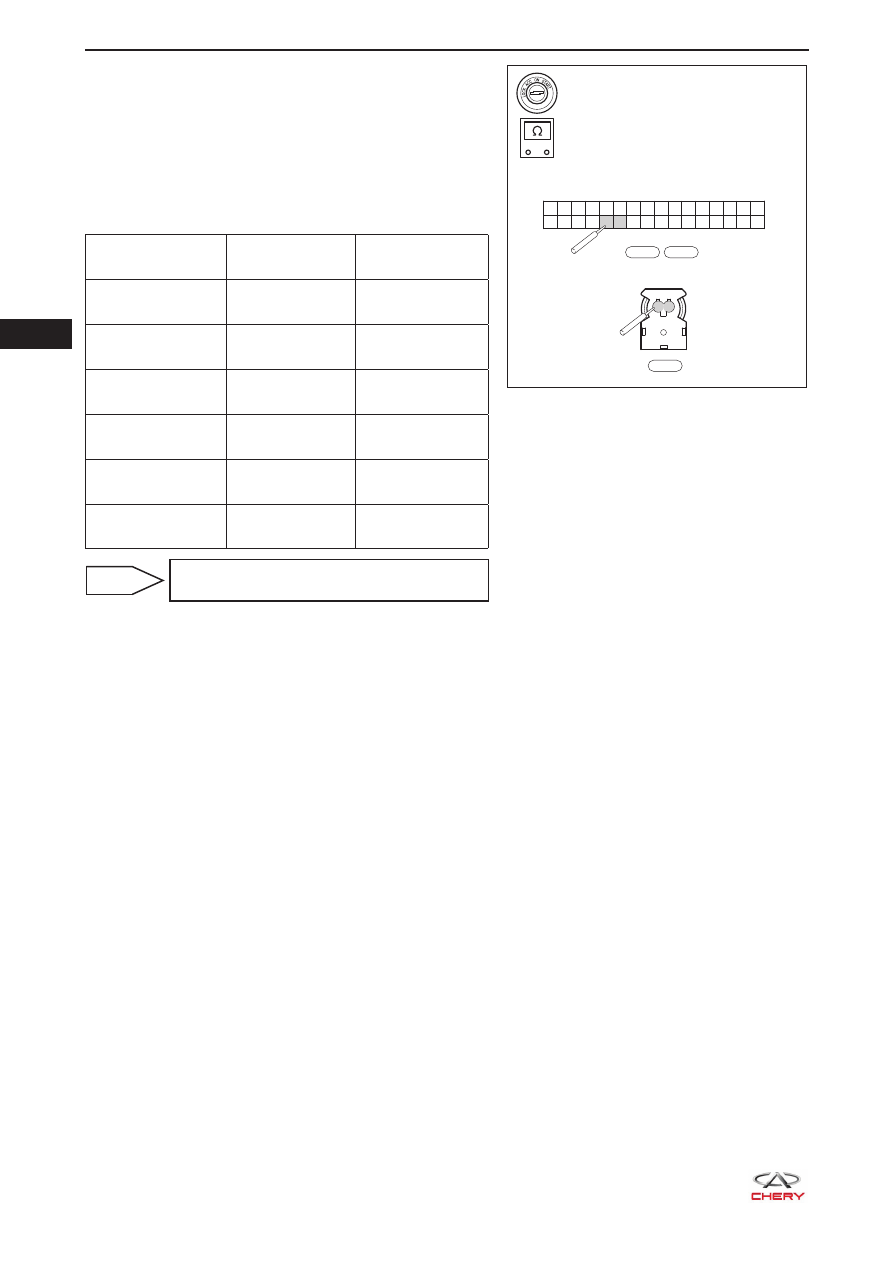

d.  Освободите устройство предотвращения срабаты-

вания подушек безопасности, встроенный в разъем
I-046/B-072 блока управления системой SRS.

e.  С помощью цифрового мультиметра проверьте на-

личие электрической проводимости между контак-
тами разъема I-046/B-072 и разъемом I-028 в соот-
ветствии с приведенной ниже таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

I-046/B-072 (5)

-I-028 (1)

Всегда

Проводимость

имеется

I-046/B-072 (6)

-I-028 (2)

Всегда

Проводимость

имеется

I-046/B-072 (6)

-I-028 (1)

Всегда

Отсутствие про-

водимости

I-046/B-072 (5)

-I-028 (2)

Всегда

Отсутствие про-

водимости

I-046/B-072 (5) -

I-046/B-072 (6)

Всегда

Отсутствие про-

водимости

I-028 (1) - I-028 (2)

Всегда

Отсутствие про-

водимости

НЕИСПРАВНОСТЬ



Замените разъем и жгут проводов па-
нели управления

-

+

RT21320230

1 2

I-028

32

31

30

29

28

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

27

26

25

24

23

22

21

20

19

18

17

I-046

B-072

  32

32-31

Диагностический код

B0070-11

Замыкание на «массу» контура срабатывания пред-
натяжителя ремня безопасности водителя

Диагностический код

B0070-12

Замыкание на аккумуляторную батарею контура
срабатывания преднатяжителя ремня безопасности
водителя

Диагностический код

B0070-1A

Сопротивление контура срабатывания преднатяжи-
теля ремня безопасности водителя ниже порогового
значения

Диагностический код

B0070-1B

Сопротивление контура срабатывания преднатяжи-
теля ремня безопасности водителя выше порогово-
го значения

Диагностический код

B0070-1C

Напряжение в контуре срабатывания преднатяжите-
ля ремня безопасности водителя  вне допустимого
диапазона

       32

32-32

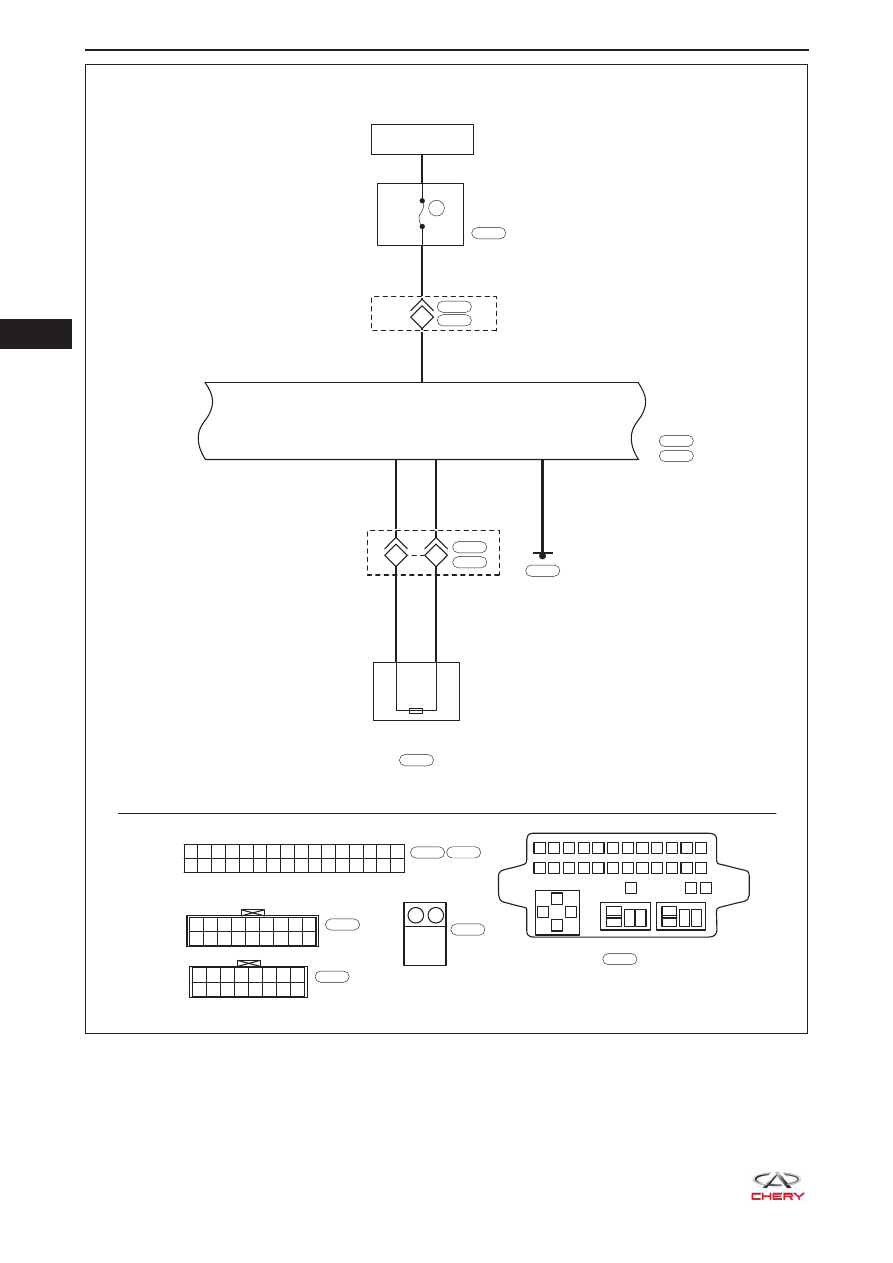

ET21320060

32

31

30

29

28

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

27

26

25

24

23

22

21

20

19

18

17

Gr

I-046

I-046

10A

RF08

I-007

B

I-045

16

1

2

3

4

5

6

7

8

9 10 11 12

13

85

85

87

87 30

87 30

30

86

86

85

86

14 15 16 17 18 19 20 21 22 23 24

25

27

26

B

I-007

18 17 16 15 14 13 12 11 10

9

8

7

6

5

4

3

2

1

1

2

-

+

W

I-035

B

B-034

LW

LW

LB

LB

+

-

2

1

10

9

1

2

B-072

I-035

B-059

B-034

*1

B

B-072

8

R

R

1

4

I-036

B-055

*2

16 15 14 13 12 11 10

8

7

6

5

4

3

2

1

9

W

I-036

ПОЛОЖЕНИЕ ON ИЛИ

START ЗАМКА ЗАЖИГАНИЯ

БЛОК ПРЕДОХРАНИТЕЛЕЙ
И РЕЛЕ В САЛОНЕ

БЛОК УПРАВЛЕНИЯ
СИСТЕМОЙ SRS

ПРЕДНАТЯЖИТЕЛЬ РЕМНЯ
БЕЗОПАСНОСТИ ВОДИТЕЛЯ

*1:  Разъем блока управления дополнительной удерживающей


системы имеет обозначение I1046

*2:  Разъем блока управления дополнительной


удерживающей системы имеет обозначение B1072

  32

32-33

Логика обнаружения неисправностей при самодиагностике

Диагности-

ческий код

Описание диагностического

кода

Условия появле-

ния диагности-

ческого кода

Со-

стояние

сигнали-

затора

Возможная

причина

B0070-11

Замыкание на «массу» контура сра-
батывания преднатяжителя ремня
безопасности водителя

Замок зажигания в
положении ON

ON

Преднатяжи-

•

тель ремня
безопасно-
сти водителя

Жгут прово-

•

дов и разъем

Блок управ-

•

ления систе-
мой SRS

B0070-12

Замыкание на аккумуляторную
батарею контура срабатывания
преднатяжителя ремня безопасно-
сти водителя

B0070-1A

Сопротивление контура сраба-
тывания преднатяжителя ремня
безопасности водителя ниже по-
рогового значения

B0070-1B

Сопротивление контура сраба-
тывания преднатяжителя ремня
безопасности водителя выше по-
рогового значения

B0070-1C

Напряжение в контуре срабатыва-
ния преднатяжителя ремня безо-
пасности водителя  вне допустимо-
го диапазона

К СВЕДЕНИЮ:

При выполнении диагностики и проверке электрического оборудования всегда обращайтесь к элек-
трической схеме соответствующей цепи и информации о компоненте.

Процедура диагностики

1

Проверьте преднатяжитель ремня безопасности водителя

a.  Поверните замок зажигания в положение LOCK, отсоедините «отрицательный» провод аккумуля-

торной батареи и подождите не менее 90 секунд.

b.  Отсоедините разъем преднатяжителя ремня безопасности водителя и присоедините разъем но-

вого преднатяжителя ремня безопасности водителя к разъему B-034.



  ПРЕДУПРЕЖДЕНИЕ

Запрещается напрямую проводить измерение на преднатяжителе ремня безопасности водителя,

•

что может привести к тяжелой травме из-за случайного срабатывания подушки безопасности.

c.  Подключите «отрицательный» провод аккумуляторной батареи и подождите несколько

секунд.

d.  Поверните замок зажигания в положение ON и подождите не менее 90 секунд.
e.  Для удаления диагностических кодов используйте диагностический тестер X-431 3G.
f.  Поверните замок зажигания в положение LOCK.
g.  Поверните замок зажигания в положение ON и подождите не менее 90 секунд.
h.   Для проверки, записываются ли снова диагностические коды используйте диагностический

тестер X-431 3G.

НЕИСПРАВНОСТЬ



Замените преднатяжитель ремня без-
опасности водителя

OK
