       32

32-22

d.  Освободите устройство предотвращения срабаты-

вания подушек безопасности, встроенный в разъем
I-046/B-072 блока управления системой SRS.

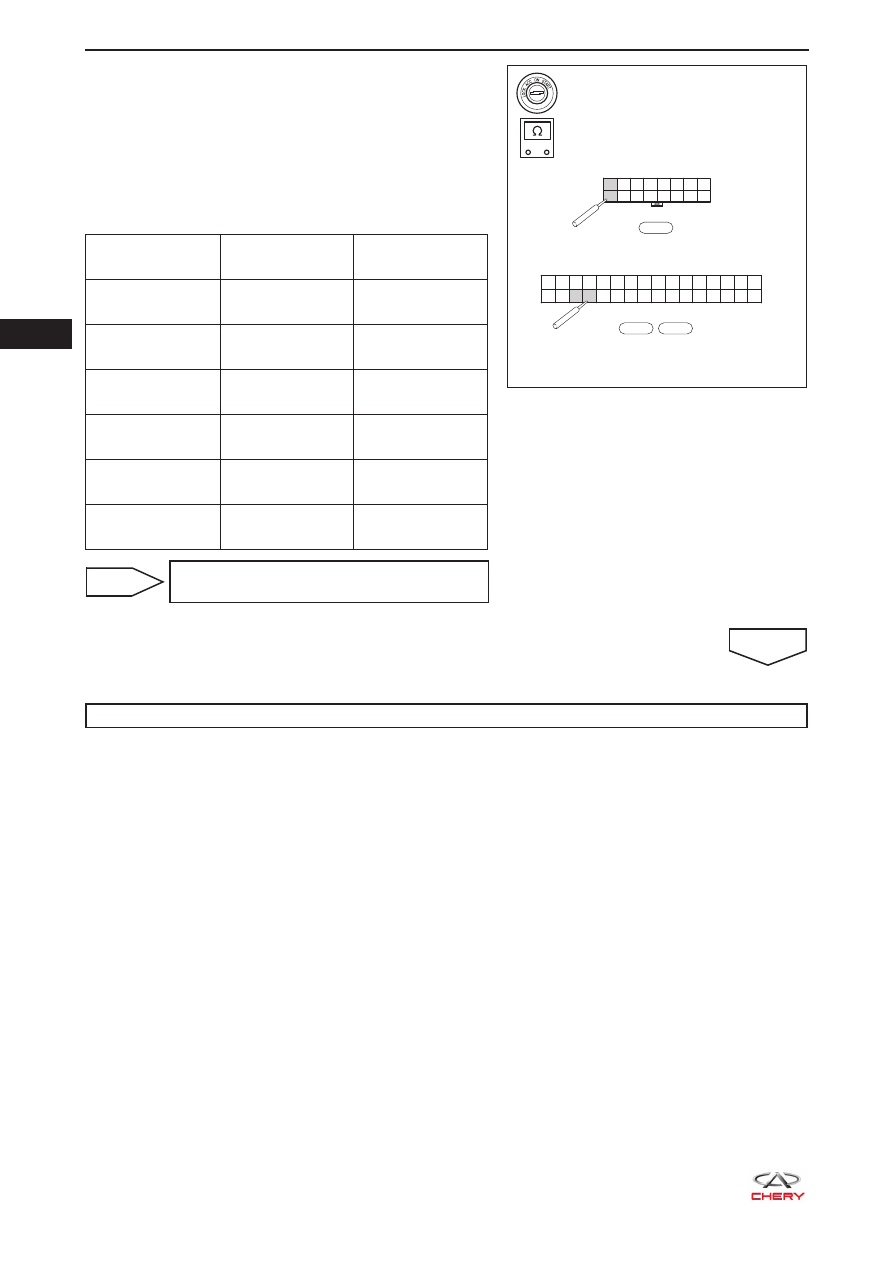

e.  С помощью цифрового мультиметра проверьте на-

личие электрической проводимости между контак-
тами разъема I-012 и разъемом I-046/B-072 в соот-
ветствии с приведенной ниже таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

I-012 (9) - I-046/

B-072 (3)

Всегда

Проводимость

имеется

I-012 (1) - I-046/

B-072 (4)

Всегда

Проводимость

имеется

I-012 (1) - I-046/

B-072 (3)

Всегда

Отсутствие про-

водимости

I-012 (9) - I-046/

B-072 (4)

Всегда

Отсутствие про-

водимости

I-012 (1) - I-012 (9)

Всегда

Отсутствие про-

водимости

I-046/B-072 (3) -

I-046/B-072 (4)

Всегда

Отсутствие про-

водимости

НЕИСПРАВНОСТЬ



Замените разъем и жгут проводов па-
нели управления

OK

Замените спиральный кабель

-

+

RT21320190

32

31

30

29

28

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

27

26

25

24

23

22

21

20

19

18

17

8

7

6

5

4

3

2

1

16

15

14

13

12

11

10

9

I-046

I-012

B-072

  32

32-23

Диагностический код

B0010-11

Замыкание контура срабатывания фронтальной по-
душки безопасности переднего пассажира на «массу»

Диагностический код

B0010-12

Замыкание контура срабатывания фронтальной по-
душки безопасности переднего пассажира на акку-
муляторную батарею

Диагностический код

B0010-1A

Сопротивление контура срабатывания фронтальной
подушки безопасности переднего пассажира ниже
порогового значения

Диагностический код

B0010-1B

Сопротивление контура срабатывания фронтальной
подушки безопасности переднего пассажира выше
порогового значения

Диагностический код

B0010-1C

Напряжение в контуре срабатывания фронтальной
подушки безопасности переднего пассажира  вне до-
пустимого диапазона

       32

32-24

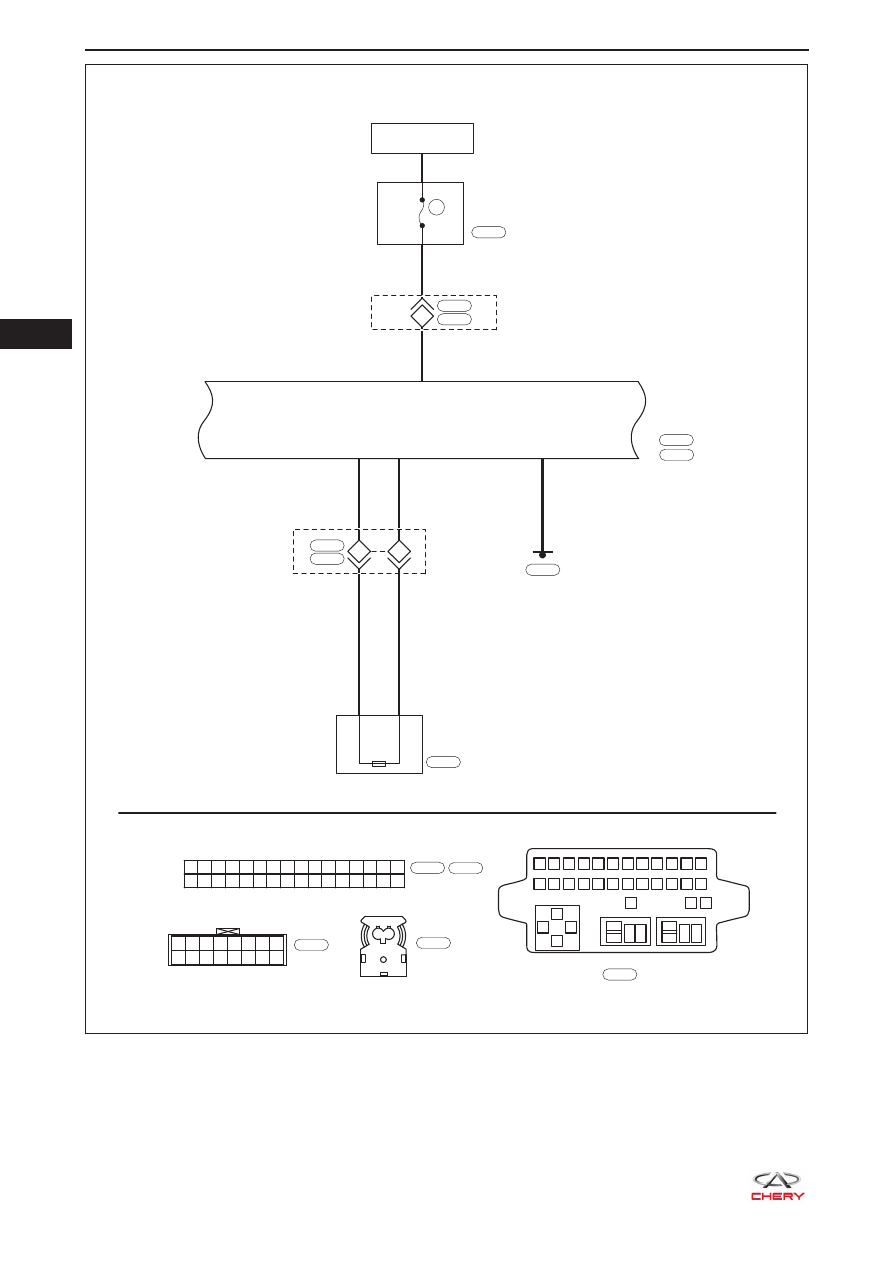

ET21320050

32

31

30

29

28

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

27

26

25

24

23

22

21

20

19

18

17

Gr

I-046

I-046

10A

RF08

I-007

B

I-045

16

1

2

3

4

5

6

7

8

9 10 11 12

13

85

85

87

87 30

87 30

30

86

86

85

86

14 15 16 17 18 19 20 21 22 23 24

25

27

26

B

I-007

1 2

Gr

I-028

B-072

R

B

R

B

+

-

2

1

6

5

I-028

7

8

I-036

B-055

16 15 14 13 12 11 10

8

7

6

5

4

3

2

1

9

W

I-036

B

B-072

*2

8

R

R

1

4

I-036

B-055

*2

*1:  Разъем блока управления дополнительной


удерживающей системы имеет обозначение I1046

*2:

Разъем блока управления дополнительной



удерживающей системы имеет обозначение B1072

ПОЛОЖЕНИЕ ON ИЛИ

START ЗАМКА ЗАЖИГАНИЯ

БЛОК ПРЕДОХРАНИТЕЛЕЙ
И РЕЛЕ В САЛОНЕ

БЛОК УПРАВЛЕНИЯ
СИСТЕМОЙ SRS

ПОДУШКА БЕЗОПАСНОСТИ
ПЕРЕДНЕГО ПАССАЖИРА

  32

32-25

Логика обнаружения неисправностей при самодиагностике

Диагности-

ческий код

Описание диагностического кода

Условия по-

явления диа-

гностического

кода

Со-

стояние

сигнали-

затора

Возможная

причина

B0010-11

Замыкание контура срабатывания
фронтальной подушки безопасности
переднего пассажира на «массу»

Замок зажига-

ния в положе-

нии ON

ON

Подушка

•

безопас-
ности
переднего
пассажира

Жгут про-

•

водов и
разъем

Блок

•

управления
системой
SRS

B0010-12

Замыкание контура срабатывания
фронтальной подушки безопасности
переднего пассажира на аккумулятор-
ную батарею

B0010-1A

Сопротивление контура срабатывания
фронтальной подушки безопасности
переднего пассажира ниже порогового
значения

B0010-1B

Сопротивление контура срабатывания
фронтальной подушки безопасности
переднего пассажира выше порогово-
го значения

B0010-1C

Напряжение в контуре срабатывания
фронтальной подушки безопасности
переднего пассажира  вне допустимо-
го диапазона

К СВЕДЕНИЮ:

При выполнении диагностики и проверке электрического оборудования всегда обращайтесь к элек-
трической схеме соответствующей цепи и информации о компоненте.

Процедура диагностики

1

Проверьте подушку безопасности переднего пассажира

a.  Поверните замок зажигания в положение LOCK, отсоедините «отрицательный» провод

аккумуляторной батареи и подождите не менее 90 секунд.

b.  Отсоедините разъем подушки безопасности переднего пассажира и подключите новую

подушку безопасности переднего пассажира к разъему I-028.



  ПРЕДУПРЕЖДЕНИЕ

Запрещается напрямую проводить измерение на подушке безопасности переднего пассажира,

•

что может привести к тяжелой травме из-за случайного срабатывания подушки безопасности.

c.  Подключите «отрицательный» провод аккумуляторной батареи и подождите несколько секунд.

d.  Поверните замок зажигания в положение ON и подождите не менее 90 секунд.

e.  Для удаления диагностических кодов используйте диагностический тестер X-431 3G.

f.  Поверните замок зажигания в положение LOCK.

g.  Поверните замок зажигания в положение ON и подождите не менее 90 секунд.

h.   Для проверки, записываются ли снова диагностические коды используйте диагностический те-

стер X-431 3G.

НЕТ



Замените подушку безопасности
переднего пассажира

ДА
