Таблица диагностических кодов (DTC)

Диагностический

код

Описание диагностического кода

B0001-11

Замыкание контура срабатывания фронтальной подушки безопасности во-
дителя на «массу»

B0001-12

Замыкание контура срабатывания фронтальной подушки безопасности води-
теля на аккумуляторную батарею

B0001-1A

Сопротивление контура срабатывания фронтальной подушки безопасности
водителя ниже порогового значения

B0001-1B

Сопротивление контура срабатывания фронтальной подушки безопасности
водителя выше порогового значения

B0001-1C

Напряжение в контуре срабатывания фронтальной подушки безопасности во-
дителя  вне допустимого диапазона

B0010-11

Замыкание контура срабатывания фронтальной подушки безопасности
переднего пассажира на «массу»

B0010-12

Замыкание контура срабатывания фронтальной подушки безопасности
переднего пассажира на аккумуляторную батарею

B0010-1A

Сопротивление контура срабатывания фронтальной подушки безопасности
переднего пассажира ниже порогового значения

B0010-1B

Сопротивление контура срабатывания фронтальной подушки безопасности
переднего пассажира выше порогового значения

B0010-1C

Напряжение в контуре срабатывания фронтальной подушки безопасности
переднего пассажира  вне допустимого диапазона

B0070-11

Замыкание на «массу» контура срабатывания преднатяжителя ремня безопас-
ности водителя

B0070-12

Замыкание на аккумуляторную батарею контура срабатывания преднатяжите-
ля ремня безопасности водителя

B0070-1A

Сопротивление контура срабатывания преднатяжителя ремня безопасности
водителя ниже порогового значения

B0070-1B

Сопротивление контура срабатывания преднатяжителя ремня безопасности
водителя выше порогового значения

B0070-1C

Напряжение в контуре срабатывания преднатяжителя ремня безопасности во-
дителя  вне допустимого диапазона

B0072-11

Замыкание на «массу» контура срабатывания преднатяжителя ремня безопас-
ности переднего пассажира

B0072-12

Замыкание на аккумуляторную батарею контура срабатывания преднатяжите-
ля ремня безопасности переднего пассажира

B0072-1A

Сопротивление контура срабатывания преднатяжителя ремня безопасности
переднего пассажира ниже порогового значения

B0072-1B

Сопротивление контура срабатывания преднатяжителя ремня безопасности
переднего пассажира выше порогового значения

B0072-1C

Напряжение в контуре срабатывания преднатяжителя ремня безопасности
переднего пассажира вне допустимого диапазона

B1231-12

Замыкание на аккумуляторную батарею цепи датчика замка ремня безопасно-
сти переднего пассажира (BLFP)

B1231-1C

Напряжение в цепи датчика замка ремня безопасности переднего пассажира
(BLFP) вне допустимого диапазона

B1232-12

Замыкание на аккумуляторную батарею цепи датчика определения наличия
пассажира (PDM)

B1232-1C

Напряжение в цепи датчика определения наличия пассажира (PDM) вне до-
пустимого диапазона

B1210-00

Срабатывание фронтальной подушки безопасности

B1211-00

Срабатывание BT

B125A-00

Счетчик столкновений достиг максимального значения

B1240-96

Неисправность индикатора системы подушек безопасности

B1251-49

Блок управления двигателем (ECU), внутренняя электронная неисправность

B1250-16

Напряжение в цепи аккумуляторной батареи ниже порогового значения

B1250-17

Напряжение в цепи аккумуляторной батареи выше порогового значения

U1300-55

Ошибка конфигурации программного обеспечения

  32

32-15

Диагностический код

B0001-11

Замыкание контура срабатывания фронтальной по-
душки безопасности водителя на «массу»

Диагностический код

B0001-12

Замыкание контура срабатывания фронтальной по-
душки безопасности водителя на аккумуляторную
батарею

Диагностический код

B0001-1A

Сопротивление контура срабатывания фронтальной
подушки безопасности водителя ниже порогового
значения

Диагностический код

B0001-1B

Сопротивление контура срабатывания фронтальной
подушки безопасности водителя выше порогового
значения

Диагностический код

B0001-1C

Напряжение в контуре срабатывания фронтальной
подушки безопасности водителя вне допустимого
диапазона

       32

32-16

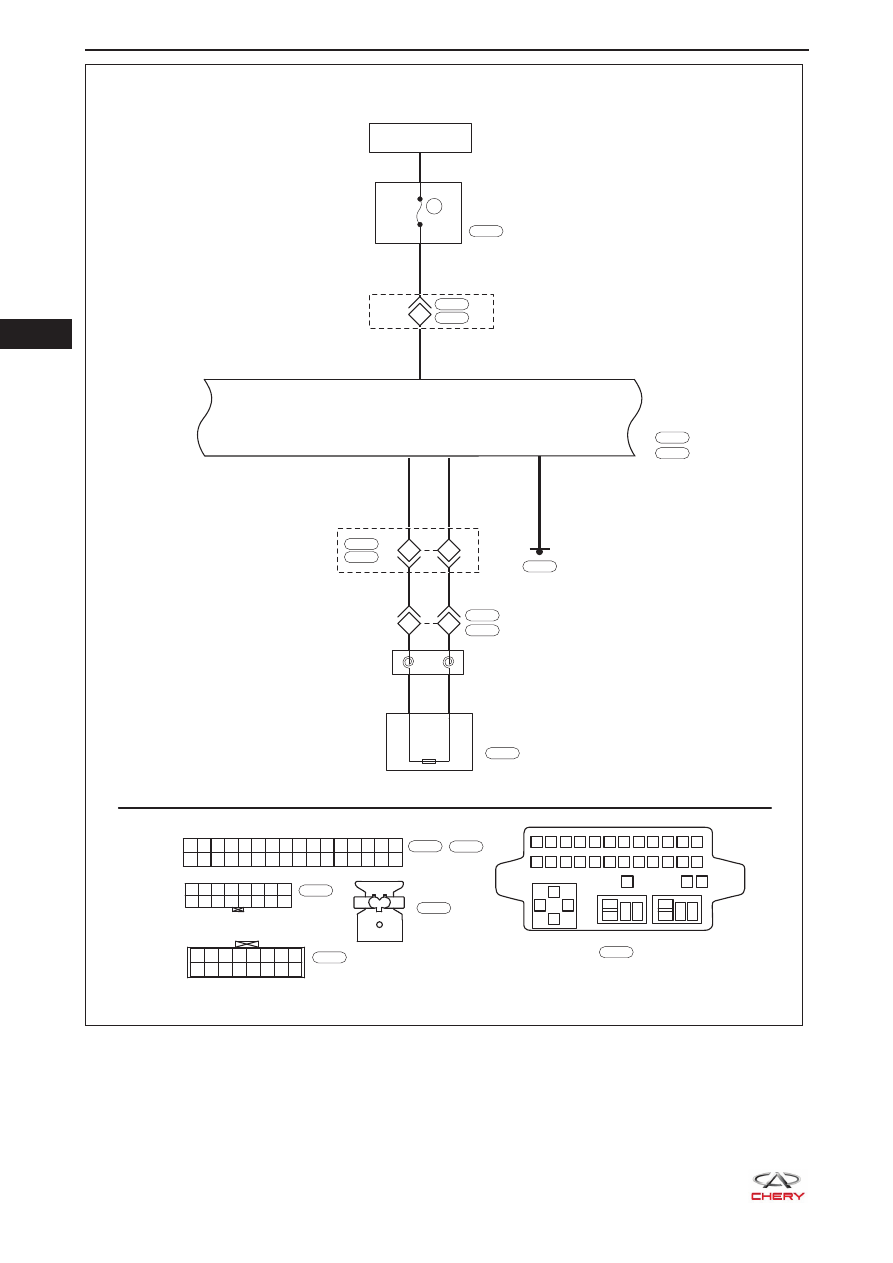

ET21320040

32

31

30

29

28

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

27

26

25

24

23

22

21

20

19

18

17

8

7

6

5

4

3

2

1

16

15

14

13

12

11

10

9

Gr

I-046

I-046

B-072

W

I-012

1

2

B

I-055

10A

RF08

I-007

B

I-045

16

1

2

3

4

5

6

7

8

9 10 11 12

13

85

85

87

87 30

87 30

30

86

86

85

86

14 15 16 17 18 19 20 21 22 23 24

25

27

26

B

I-007

R

B

GY

GY

GW

GW

-

+

1

2

4

3

I-012

I-054

I-055

1

9

6

5

*2

I-036

B-055

16 15 14 13 12 11 10

8

7

6

5

4

3

2

1

9

W

I-036

B

B-072

8

R

R

1

4

I-036

B-055

*2

*1:  Разъем блока управления дополнительной


удерживающей системы имеет обозначение I1046

*2:

Разъем блока управления дополнительной



удерживающей системы имеет обозначение B1072

ПОЛОЖЕНИЕ ON ИЛИ

START ЗАМКА ЗАЖИГАНИЯ

БЛОК ПРЕДОХРАНИТЕЛЕЙ
И РЕЛЕ В САЛОНЕ

БЛОК УПРАВЛЕНИЯ
СИСТЕМОЙ SRS

СПИРАЛЬНЫЙ
КАБЕЛЬ

ПОДУШКА БЕЗОПАСНОСТИ
ВОДИТЕЛЯ

  32

32-17

Логика обнаружения неисправностей при самодиагностике

Диагности-

ческий код

Описание диагностического

кода

Условия появле-

ния диагности-

ческого кода

Состояние

сигнализа-

тора

Возможная

причина

B0001-11

Замыкание контура срабатывания
фронтальной подушки безопасно-
сти водителя на «массу»

Замок зажигания
в положении ON

ON

Подушка

•

безопасно-
сти води-
теля

Спираль-

•

ный кабель

Жгут про-

•

водов и
разъем

Блок

•

управления
системой
SRS

B0001-12

Замыкание контура срабатывания
фронтальной подушки безопасно-
сти водителя на аккумуляторную
батарею

B0001-1A

Сопротивление контура сраба-
тывания фронтальной подушки
безопасности водителя ниже по-
рогового значения

B0001-1B

Сопротивление контура сраба-
тывания фронтальной подушки
безопасности водителя выше по-
рогового значения

B0001-1C

Напряжение в контуре сраба-
тывания фронтальной подушки
безопасности водителя  вне до-
пустимого диапазона

К СВЕДЕНИЮ:

При выполнении диагностики и проверке электрического оборудования всегда обращайтесь к элек-
трической схеме соответствующей цепи и информации о компоненте.

Процедура диагностики

1

Проверьте подушку безопасности водителя

a.  Поверните замок зажигания в положение LOCK, отсоедините «отрицательный» провод аккумуля-

торной батареи и подождите не менее 90 секунд.

b.  Отсоедините разъем подушки безопасности водителя и подключите новую подушку безопасно-

сти водителя к разъему I-055.



  ПРЕДУПРЕЖДЕНИЕ

Запрещается напрямую проводить измерение на подушке безопасности водителя, что может

•

привести к тяжелой травме из-за случайного срабатывания подушки безопасности.

c.  Подключите «отрицательный» провод аккумуляторной батареи и подождите несколько секунд.

d.  Поверните замок зажигания в положение ON и подождите не менее 90 секунд.

e.  Для удаления диагностических кодов используйте диагностический тестер X-431 3G.

f

Поверните замок зажигания в положение LOCK.

g.  Поверните замок зажигания в положение ON и подождите не менее 90 секунд.

h.   Для проверки, записываются ли снова диагностические коды используйте диагностический те-

стер X-431 3G.

НЕТ



Замена подушки безопасности води-
теля

ДА
