Chery Tiggo 5 (T21). Руководство по ремонту - часть 366

       32

32-34

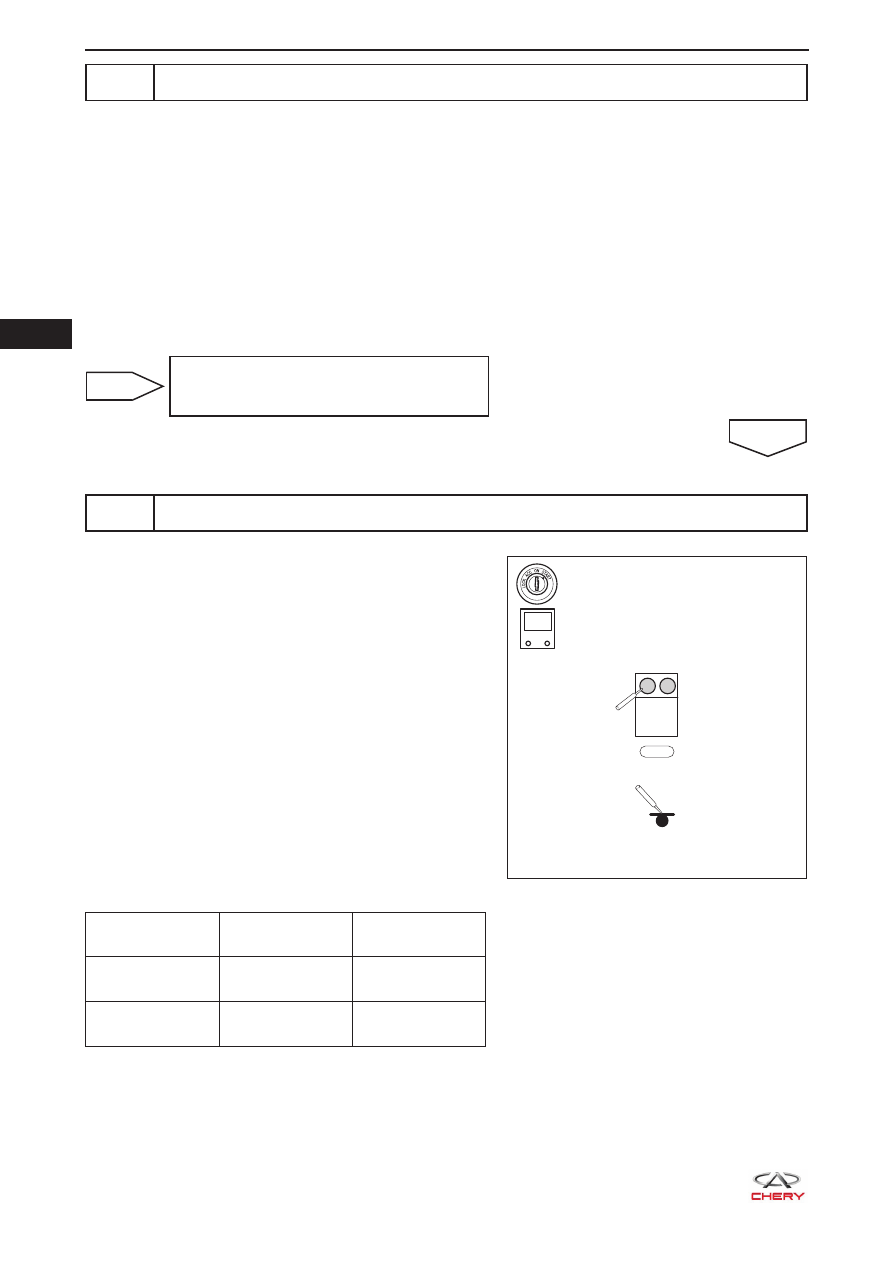

2

Проверьте жгут проводов и разъемы

Используйте электрическую схему в качестве справочного источника для выполнения следующих
процедур:

a.  Поверните замок зажигания в положение LOCK, отсоедините «отрицательный» провод аккумуля-

торной батареи и подождите не менее 90 секунд.

b.  Отсоедините разъем B-034 преднатяжителя ремня безопасности водителя и разъем I-046/B-072

блока управления системой SRS.

c.  Отсоедините разъем B-059 жгута проводов кузова и разъем I-035 (*1) жгута проводов панели

управления.

d.  Проверьте, нет ли истирания, проколов, защемления или частичного обрыва жгутов проводов.

e.  Проверьте, имеются ли сломанные, погнутые, выступающие или корродированные контакты.

f.  Убедитесь, что соответствующие контакты разъема находятся в хорошем состоянии.

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов и разъем панели управле-
ния/кузова

OK

3

Проверьте цепь управления преднатяжителя ремня безопасности водителя

a.  Поверните замок зажигания в положение LOCK, от-

соедините «отрицательный» провод аккумуляторной
батареи и подождите не менее 90 секунд.

b.  Отсоедините разъем I-046/B-072 блока управления

системой SRS.

c.  Отсоедините разъем B-034 преднатяжителя ремня

безопасности водителя.

d.  Подключите «отрицательный» провод аккумулятор-

ной батареи и подождите несколько секунд.

e.  Поверните замок зажигания в положение ON.

f.  С помощью цифрового мультиметра измерьте на-

пряжение между разъемом B-034 преднатяжителя
ремня безопасности водителя и «массой» кузова,
чтобы проверить, нет ли короткого замыкания на
цепь питания, как указано в приведенной ниже та-
блице.



Номинальное напряжение

Подключение

мультиметра

Условия

Условия про-

верки

B-034 (1) - "мас-

са" кузова

Замок зажигания

в положении ON

Менее 1 В

B-034 (2) - "мас-

са" кузова

Замок зажигания

в положении ON

Менее 1 В

RT21320240

-

+

V

1

2

-

+

B-034

  32

32-35

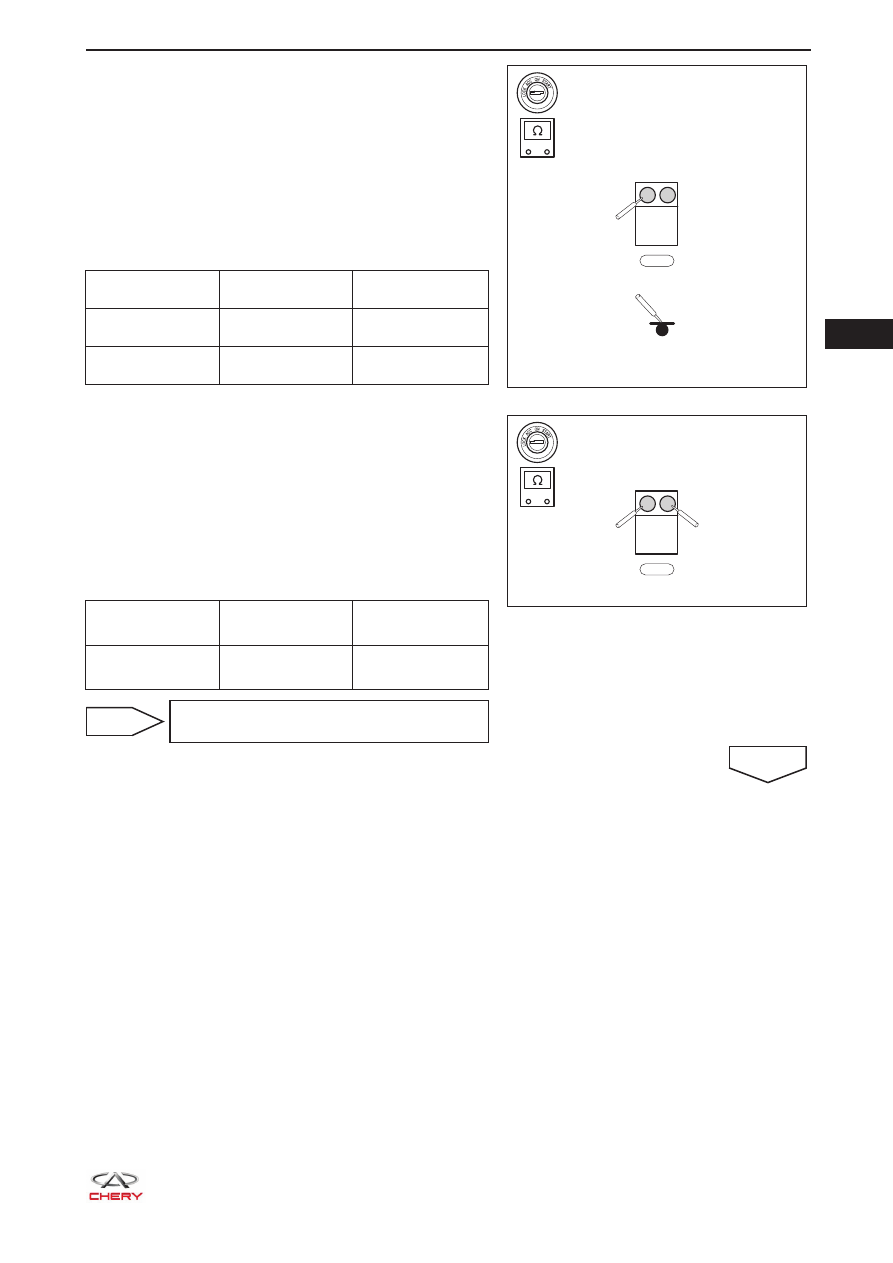

g.  Поверните замок зажигания в положение LOCK, от-

соедините «отрицательный» провод аккумуляторной
батареи и подождите не менее 90 секунд.

h.   С помощью цифрового мультиметра проверьте на-

личие электрической проводимости между разъе-
мом B-034 преднатяжителя ремня безопасности во-
дителя и «массой» кузова, чтобы проверить, нет ли
короткого замыкания на «массу», как указано в при-
веденной ниже таблице.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

B-034 (1) - "мас-

са" кузова

Всегда

Отсутствие про-

водимости

B-034 (2) - "мас-

са" кузова

Всегда

Отсутствие про-

водимости

i.   Освободите устройство предотвращения срабаты-

вания подушек безопасности, встроенный в разъем
I-046/B-072 блока управления системой SRS.

j.   С помощью цифрового мультиметра проверьте на-

личие электрической проводимости между контак-
тами разъема B-034 преднатяжителя ремня безо-
пасности водителя в соответствии с приведенной
ниже таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия про-

верки

B-034 (1) - B-034

(2)

Всегда

Отсутствие про-

водимости

НЕИСПРАВНОСТЬ



Замените блок управления системой
SRS

OK

RT21320250

1

2

-

+

B-034

-

+

1

2

-

+

B-034

-

+

RT21320260

       32

32-36

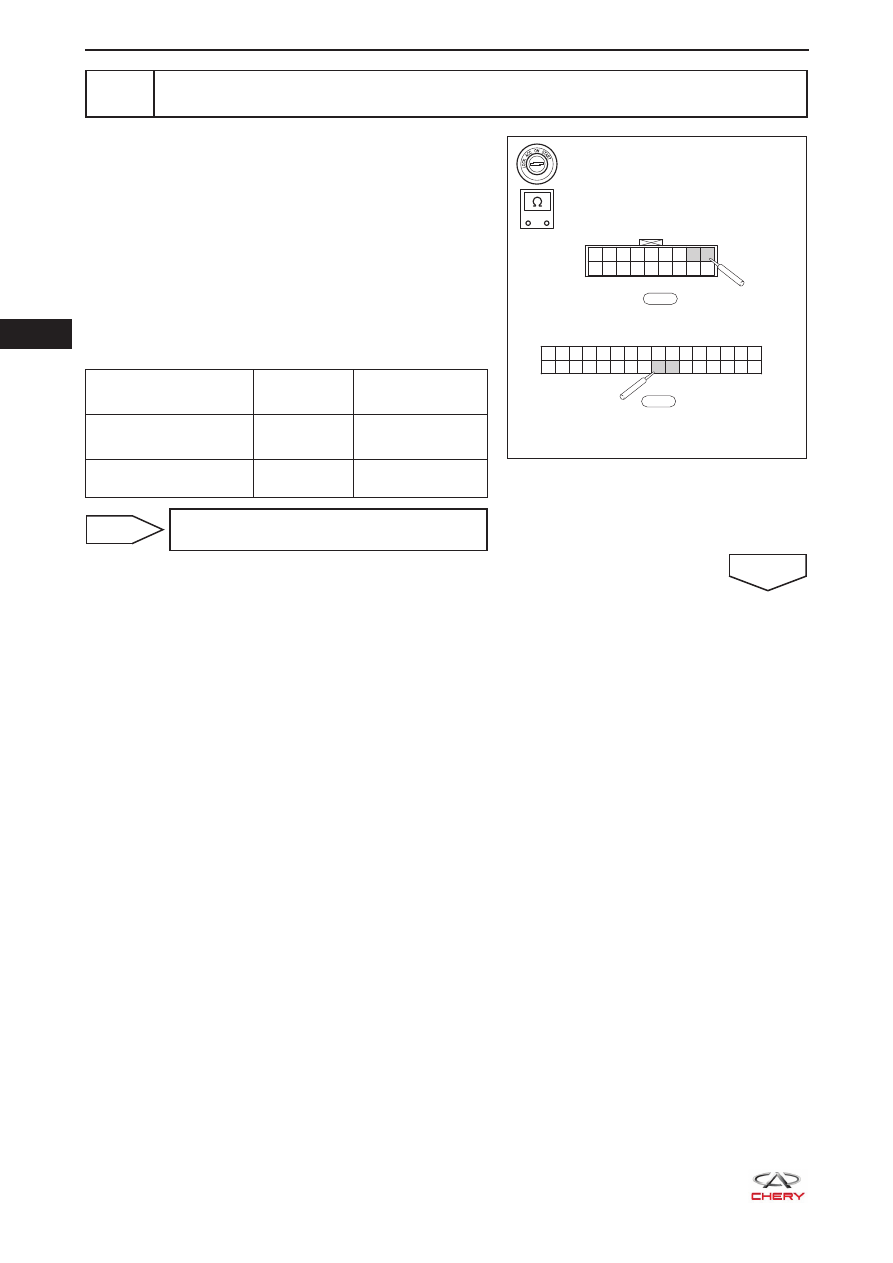

4

Проверьте жгут проводов и разъем преднатяжителя ремня безопасности водите-
ля (блок управления системой SRS - разъем жгута проводов панели управления)

a.  Поверните замок зажигания в положение LOCK, от-

соедините «отрицательный» провод аккумуляторной
батареи и подождите не менее 90 секунд.

b.  Отсоедините разъем I-035 жгута проводов панели

управления и разъем I-046 (*1) блока управления
системой SRS.

c.  С помощью цифрового мультиметра проверьте на-

личие электрической проводимости между контак-
тами разъема I-035 и разъемом I-046 в соответствии
с приведенной ниже таблицей.

Нормальное состояние

Подключение муль-

тиметра

Условия

Условия

проверки

I-035 (1) - I-046 (9)

Всегда

Проводимость

имеется

I-035 (2) - I-046 (10)

Всегда

Проводимость

имеется

НЕИСПРАВНОСТЬ



Замените разъем и жгут проводов па-
нели управления

OK

-

+

RT21320270

32

31

30

29

28

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

27

26

25

24

23

22

21

20

19

18

17

I-046

18 17 16 15 14 13 12 11 10

9

8

7

6

5

4

3

2

1

I-035

  32

32-37

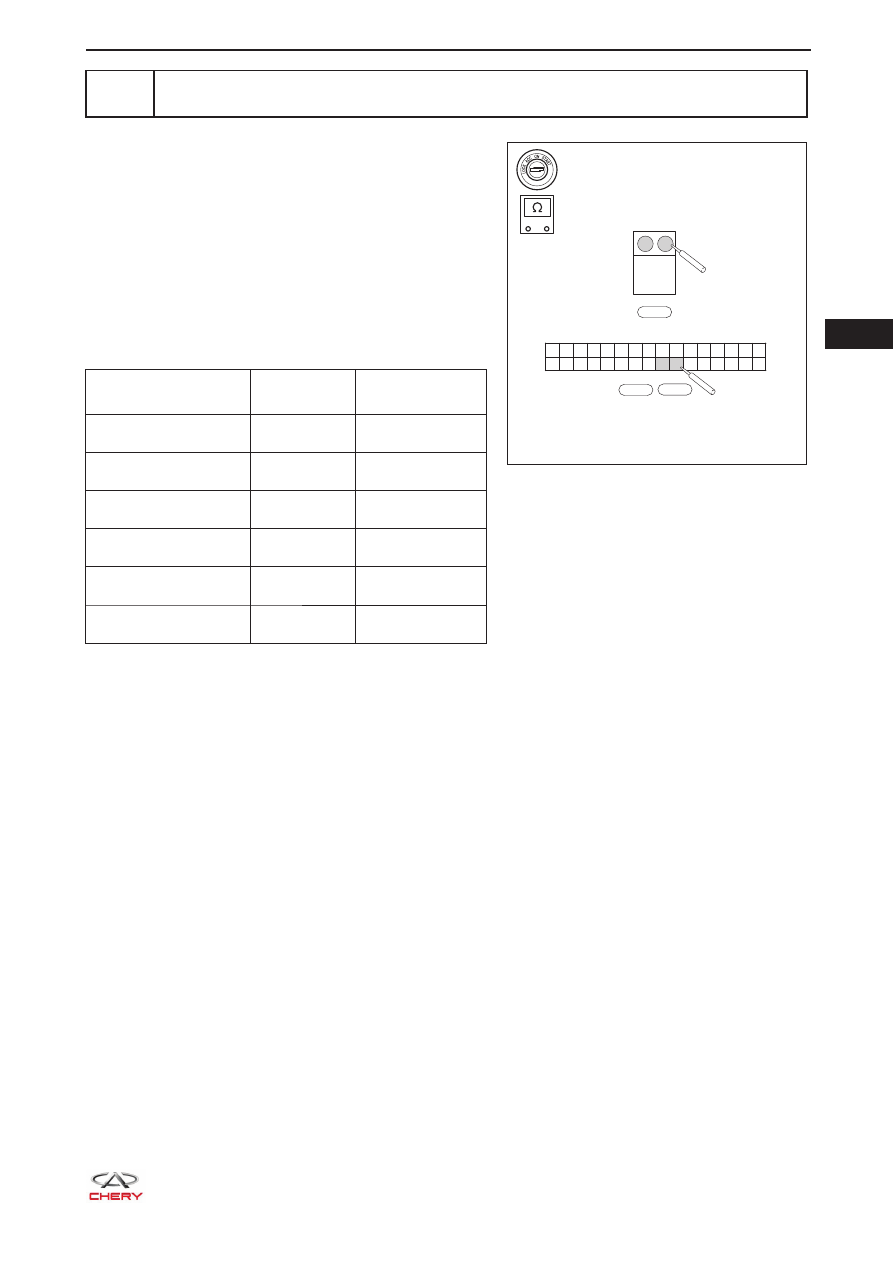

5

Проверьте жгут проводов и разъем (блок управления системой SRS - преднатя-
житель ремня безопасности водителя)

a.  Поверните замок зажигания в положение LOCK, от-

соедините «отрицательный» провод аккумуляторной
батареи и подождите не менее 90 секунд.

b.  Отсоедините разъем B-034 преднатяжителя ремня

безопасности водителя и разъем I-046/B-072 блока
управления системой SRS.

c.  С помощью цифрового мультиметра проверьте на-

личие электрической проводимости между контак-
тами разъема B-034 и разъемом I-046/B-072 в соот-
ветствии с приведенной ниже таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

B-034 (1) - I-046/

B-072 (9)

Всегда

Проводимость

имеется

B-034 (2) - I-046/

B-072 (10)

Всегда

Проводимость

имеется

B-034 (2) - I-046/

B-072 (9)

Всегда

Проводимость

имеется

B-034 (1) - I-046/

B-072 (10)

Всегда

Проводимость

имеется

B-034 (1) - B-034 (2)

Всегда

Проводимость

имеется

I-046/B-072 (9) -

I-046/B-072 (10)

Всегда

Проводимость

имеется

-

+

RT21320271

32

31

30

29

28

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

27

26

25

24

23

22

21

20

19

18

17

B-072

I-046

1

2

-

+

B-034
