Chery Tiggo 5 (T21). Руководство по ремонту - часть 356

       31

31-108

 К

СВЕДЕНИЮ:



Сопротивление уменьшается с увеличением температуры.

  ВНИМАНИЕ

При измерении температура датчика должна быть практически равна температуре наружного

•

воздуха.



Если измеренные величины не соответствуют указанным, замените датчик температуры воздуха
в салоне.

Установка

Установка должна производиться в порядке, обратном снятию.

  31

31-109

Датчик температуры наружного воздуха (автоматическая
система кондиционирования)

Проверка

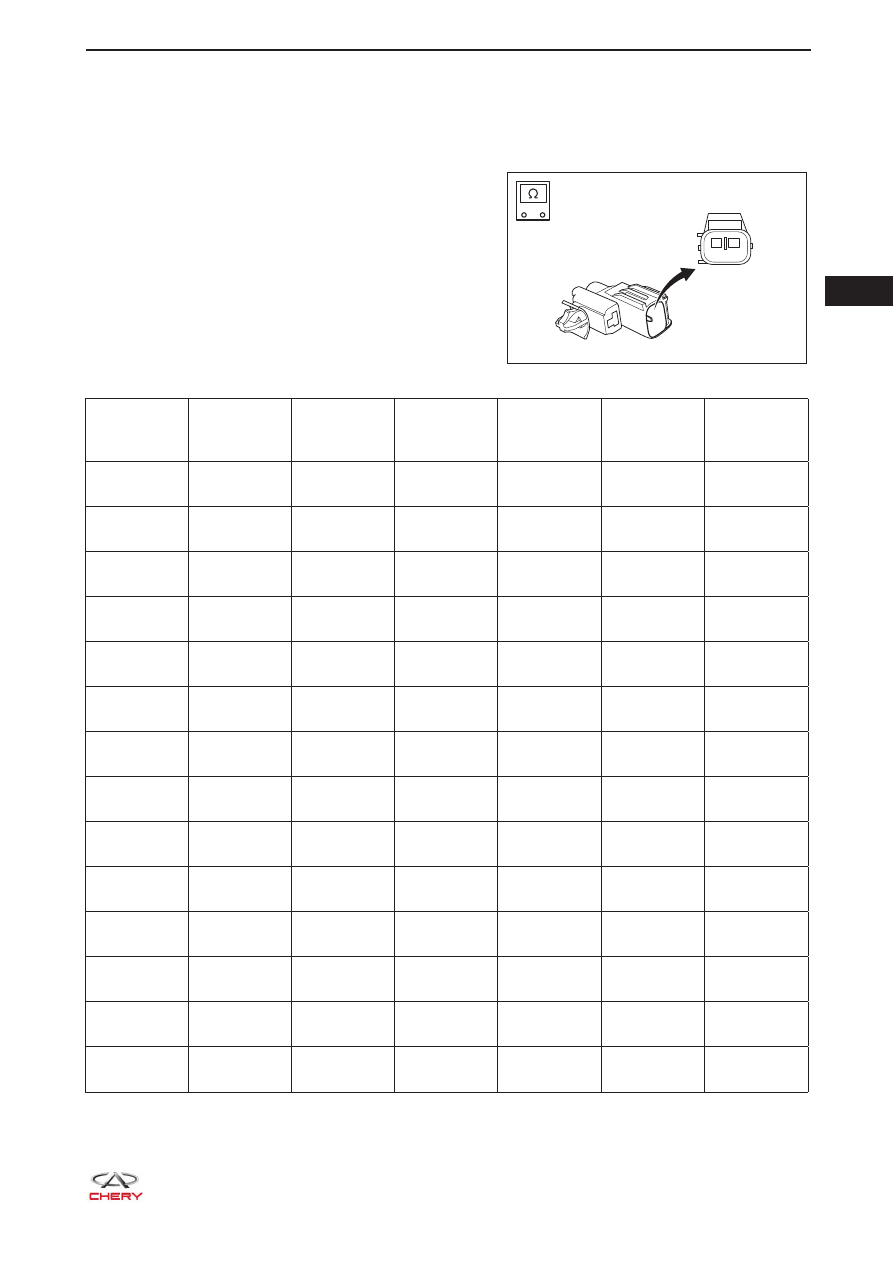

1.  Проверьте датчик температуры наружного воздуха.

a.  С помощью шкалы сопротивления цифрового

мультиметра измерьте величину сопротивления
датчика температуры наружного воздуха в
соответствии с данными приведенной ниже
таблицы.



Величина сопротивления

Подключе-

ние мульти-

метра

Температу-

ра

(

°C

)

Условия

проверки

(Ом)

Температу-

ра

(

°C

)

Условия

проверки

(Ом)

Температу-

ра

(

°C

)

Условия

проверки

(Ом)

Контакт 1 -

контакт 2

-40

332,1

2

29,76

44

4,527

Контакт 1 -

контакт 2

-39

310,9

3

28,29

45

4,353

Контакт 1 -

контакт 2

-38

291,2

4

26,9

46

4,186

Контакт 1 -

контакт 2

-37

272,8

5

25,59

47

4,027

Контакт 1 -

контакт 2

-36

255,7

6

24,35

48

3,874

Контакт 1 -

контакт 2

-35

239,9

7

23,17

49

3,728

Контакт 1 -

контакт 2

-34

225

8

22,06

50

3,588

Контакт 1 -

контакт 2

-33

211,2

9

21,01

51

3,454

Контакт 1 -

контакт 2

-32

198,4

10

20,02

52

3,326

Контакт 1 -

контакт 2

-31

186,4

11

19,07

53

3,204

Контакт 1 -

контакт 2

-30

175,2

12

18,18

54

3,086

Контакт 1 -

контакт 2

-29

164,7

13

17,33

55

2,974

Контакт 1 -

контакт 2

-28

154,9

14

16,53

56

2,866

Контакт 1 -

контакт 2

-27

145,8

15

15,77

57

2,762

RT21310980

1

2

-

+

       31

31-110

Подключе-

ние мульти-

метра

Температу-

ра

(

°C

)

Условия

проверки

(Ом)

Температу-

ра

(

°C

)

Условия

проверки

(Ом)

Температу-

ра

(

°C

)

Условия

проверки

(Ом)

Контакт 1 -

контакт 2

-26

137,2

16

15,05

58

2,663

Контакт 1 -

контакт 2

-25

130

17

14,37

59

2,568

Контакт 1 -

контакт 2

-24

122,5

18

13,72

60

2,477

Контакт 1 -

контакт 2

-23

11 5,6

19

13,1

61

2,39

Контакт 1 -

контакт 2

-22

109,1

20

12,52

62

2,306

Контакт 1 -

контакт 2

-21

102,9

21

11,96

63

2,225

Контакт 1 -

контакт 2

-20

99,03

22

11,31

64

2,148

Контакт 1 -

контакт 2

-19

93,39

23

10,93

65

2,074

Контакт 1 -

контакт 2

-18

88,11

24

10,45

66

2,002

Контакт 1 -

контакт 2

-17

83,17

25

10

67

1,934

Контакт 1 -

контакт 2

-16

78,53

26

9,57

68

1,868

Контакт 1 -

контакт 2

-15

74,18

27

9,16

69

1,805

Контакт 1 -

контакт 2

-14

70,1

28

8,77

70

1,744

Контакт 1 -

контакт 2

-13

66,26

29

8,4

71

1,686

Контакт 1 -

контакт 2

-12

62,67

30

8,047

72

1,63

Контакт 1 -

контакт 2

-11

59,28

31

7,71

73

1,576

Контакт 1 -

контакт 2

-10

56,1

32

7,39

74

1,524

Контакт 1 -

контакт 2

-9

53,12

33

7,085

75

1,474

Контакт 1 -

контакт 2

-8

50,3

34

6,794

76

1,426

Контакт 1 -

контакт 2

-7

47,66

35

6,517

77

1,379

Контакт 1 -

контакт 2

-6

45,17

36

6,252

78

1,335

  31

31-111

Подключе-

ние мульти-

метра

Температу-

ра

(

°C

)

Условия

проверки

(Ом)

Температу-

ра

(

°C

)

Условия

проверки

(Ом)

Температу-

ра

(

°C

)

Условия

проверки

(Ом)

Контакт 1 -

контакт 2

-5

42,82

37

6

79

1,292

Контакт 1 -

контакт 2

-4

40,61

38

5,759

80

1,25

Контакт 1 -

контакт 2

-3

38,53

39

5,53

81

1,211

Контакт 1 -

контакт 2

-2

36,56

40

5,31

82

1,172

Контакт 1 -

контакт 2

-1

34,71

41

5,101

83

1,135

Контакт 1 -

контакт 2

0

32,97

42

4,901

84

1,1

Контакт 1 -

контакт 2

1

31,32

43

4,71

85

1,065





К СВЕДЕНИЮ:



Сопротивление уменьшается с увеличением температуры.

  ВНИМАНИЕ

При измерении температура датчика должна быть практически равна температуре наружного

•

воздуха.





Если измеренные величины не соответствуют указанным, замените датчик температуры наруж-
ного воздуха.
