       31

31-100

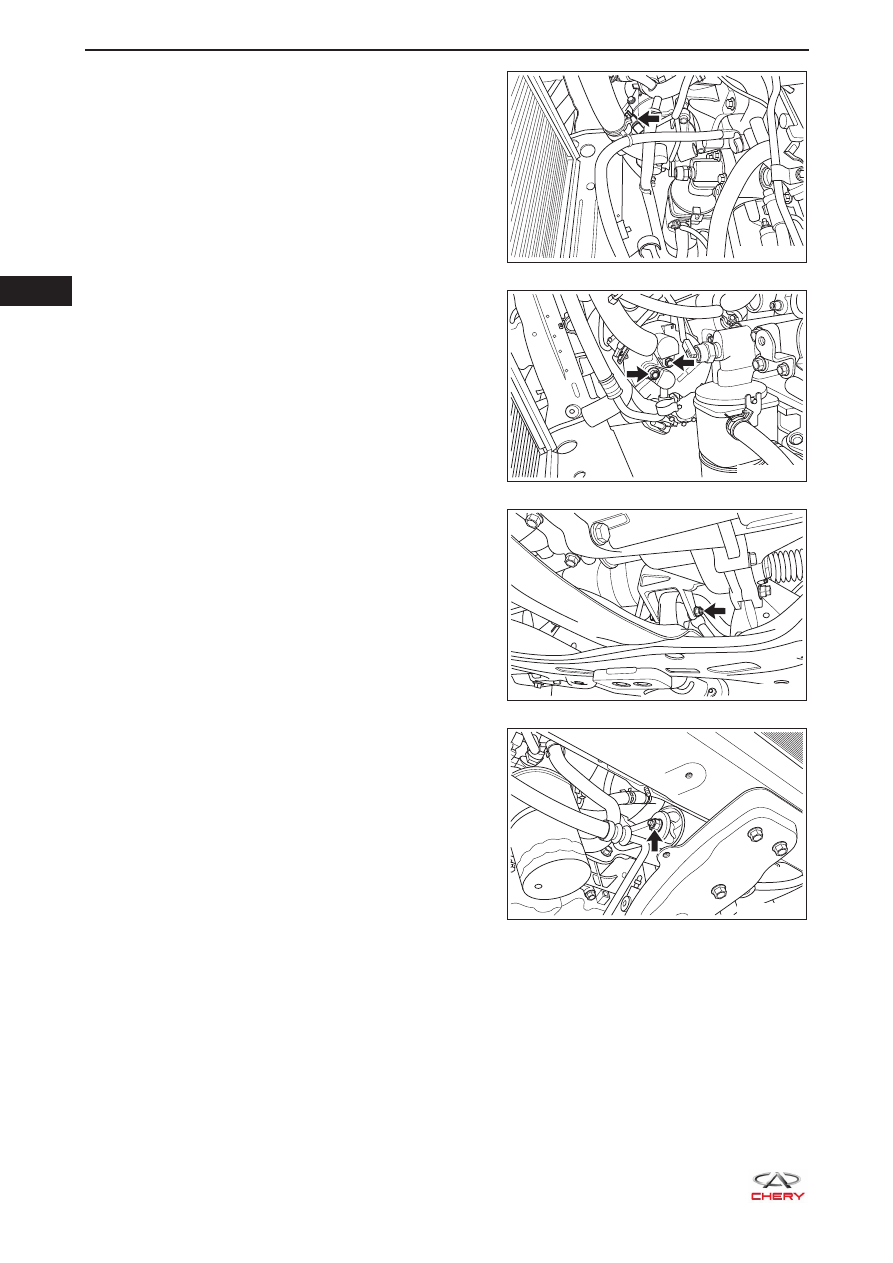

c.  Отсоедините разъем жгута проводов

компрессора (указан стрелкой).

d.  Отверните 2 болта крепления (указаны

стрелкой) контура высокого/низкого давления
хладагента к компрессору и отсоедините контур
высокого/низкого давления хладагента от
компрессора.



(Момент затяжки: 25 ± 2,5 Н·м)

e.  Отверните болт и гайку крепления (указаны

стрелкой) подушки задней опоры к кронштейну
задней опоры.



(Момент затяжки: 70 ± 5 Н·м)

f.  Отверните болт и гайку крепления (указаны

стрелкой) подушки передней опоры к
кронштейну передней опоры.



(Момент затяжки: 70 ± 5 Н·м)

RT21310850

RT21310860

RT21220180

RT21220190

  31

31-101

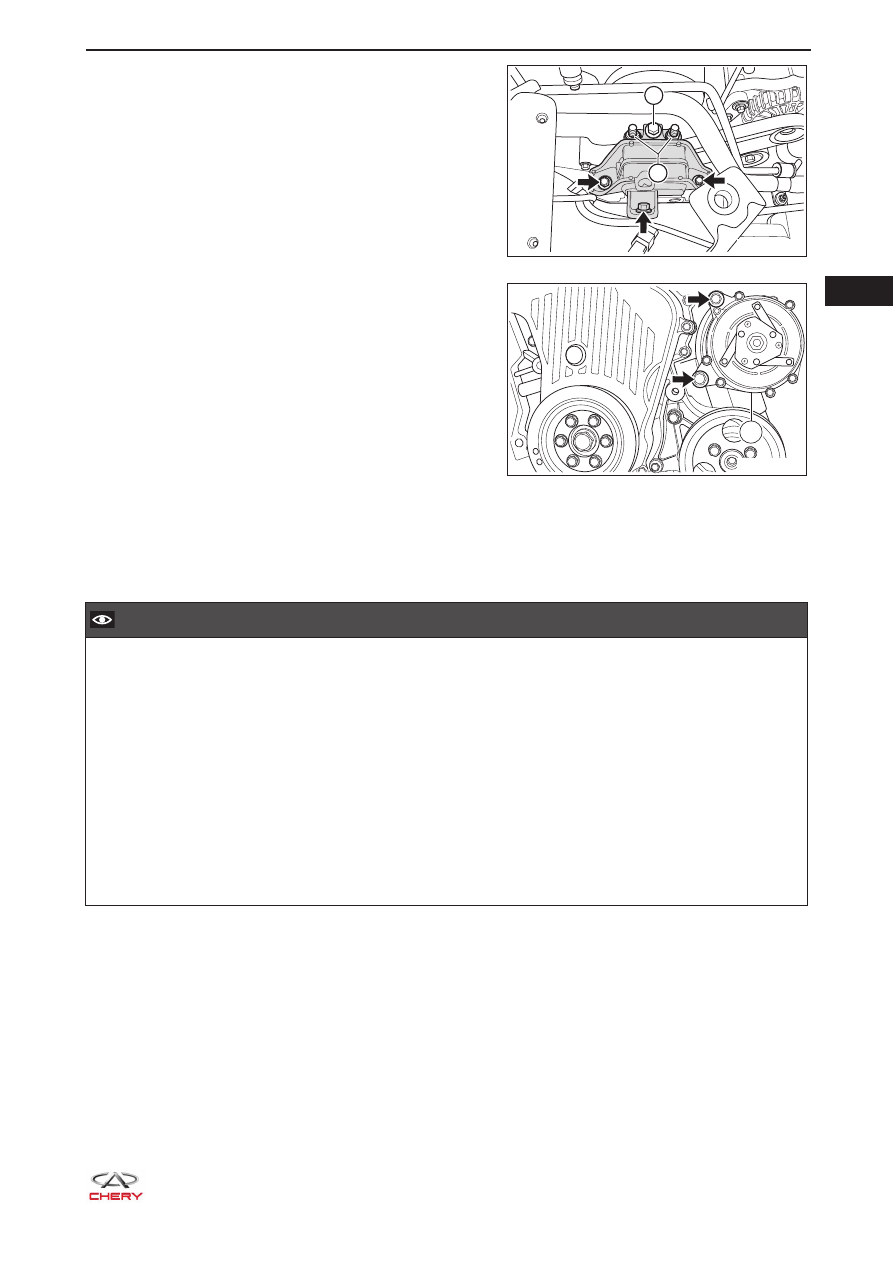

g.  Отверните соединительный болт (1) и гайки

крепления (2) подушки правой опоры и
кронштейна правой опоры.



(Момент затяжки: 80 ± 6 Н·м)

h.   Отверните 3 болта крепления (указаны

стрелкой) подушки правой опоры к кузову.



(Момент затяжки: 70 ± 5 Н·м)

i.   Опустите двигатель и отверните 2 болта

крепления (указаны стрелкой) компрессора к
кронштейну.



(Момент затяжки: 40 ± 5 Н·м)

j.   Осторожно снимите компрессор снизу.

Установка

Установка должна производиться в порядке, обратном снятию.

  ВНИМАНИЕ

Затягивайте болты крепления заданным моментом.

•

При установке трубки для хладагента необходимо заменить уплотнительное кольцо трубки для

•

хладагента. В противном случае могут появиться утечки хладагента.

Смажьте новое уплотнительное кольцо чистым маслом для кондиционеров и установите его на

•

штуцер трубки для хладагента.

Используйте только специальное уплотнительное кольцо, поскольку оно изготовлено из специ-

•

альных материалов для систем с хладагентом R134a.

Используйте только рекомендованное масло для кондиционеров, которое применимо для ком-

•

прессора кондиционера данного автомобиля.

При установке нового компрессора всегда сливайте из него указанное количество масла для

•

кондиционеров.

Выполните зарядку системы кондиционирования и проверьте отсутствие утечек хладагента.

•

1

2

RT21070690

1

RT21310870

       31

31-102

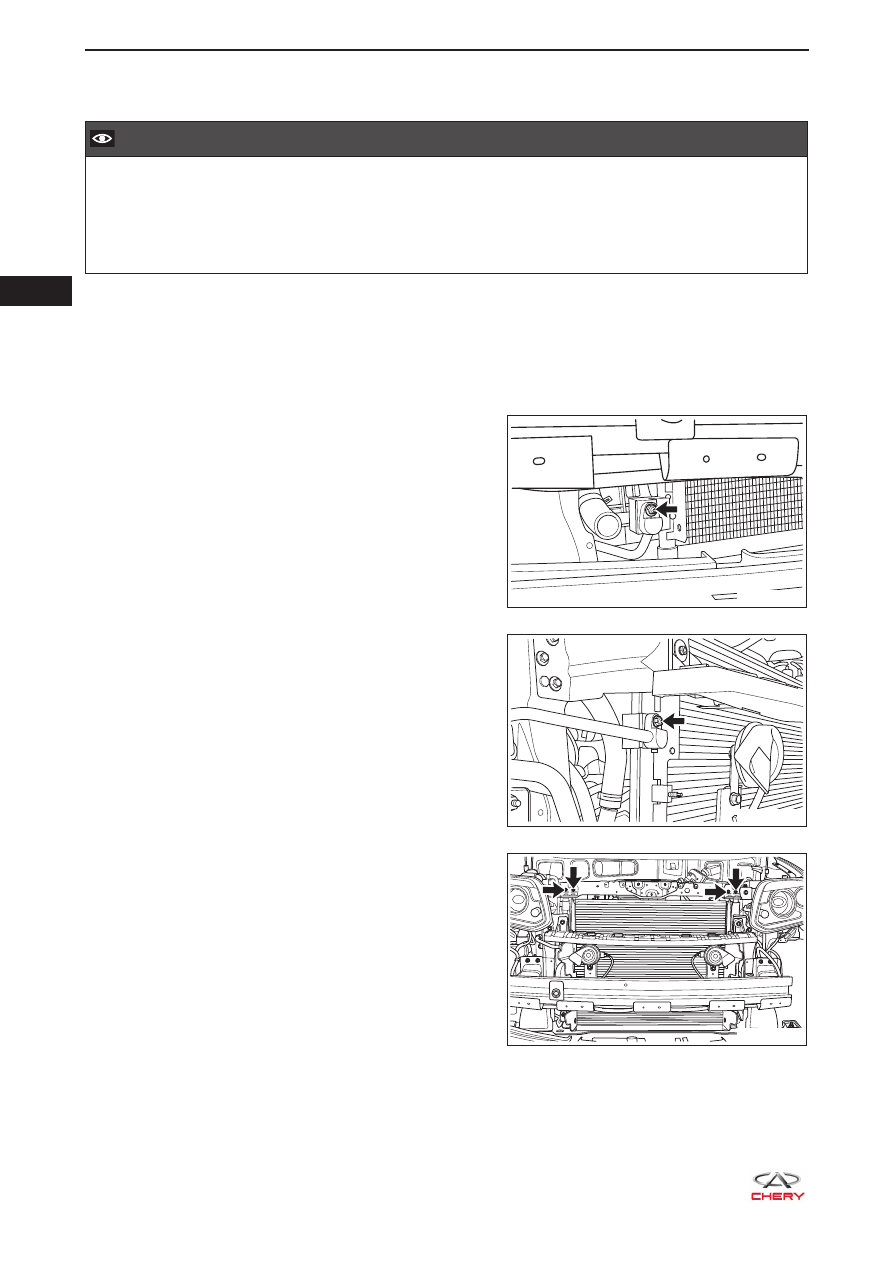

Конденсатор (с ресивером/осушителем)

Снятие

  ВНИМАНИЕ

Для слива и зарядки хладагента следует использовать только специальное оборудование для

•

хладагента R134a.

Всегда обеспечивайте хорошую вентиляцию рабочего помещения.

•

Отсоединенные трубки и соединительные детали кондиционера должны быть герметизирова-

•

ны, чтобы исключить попадание в них посторонних частиц.

1.  Откачайте хладагент из системы кондиционирования (

см. с. 31-66

).

2.  Выключите все электрооборудование и выключите зажигание.

3.  Отсоедините «отрицательный» провод аккумуляторной батареи.

4.  Снимите передний бампер в сборе (

см. с. 48-11

).

5.  Снимите конденсатор в сборе (с ресивером/осушителем).

a.  Отверните гайку крепления (указана стрелкой)

контура I высокого давления хладагента к
конденсатору и отсоедините контур I высокого
давления хладагента от конденсатора.



(Момент затяжки: 7 ± 1 Н·м)

b.  Отверните гайку крепления (указана стрелкой)

контура II высокого давления хладагента к
конденсатору и отсоедините контур II высокого
давления хладагента от конденсатора.



(Момент затяжки: 7 ± 1 Н·м)

c.  Отверните 4 болта крепления (указаны

стрелкой) кронштейна верхней поперечины
рамки радиатора отсоедините верхнюю часть
конденсатора.



(Момент затяжки: 7 ± 1 Н·м)

RT21310800

RT21310810

RT21310880

  31

31-103

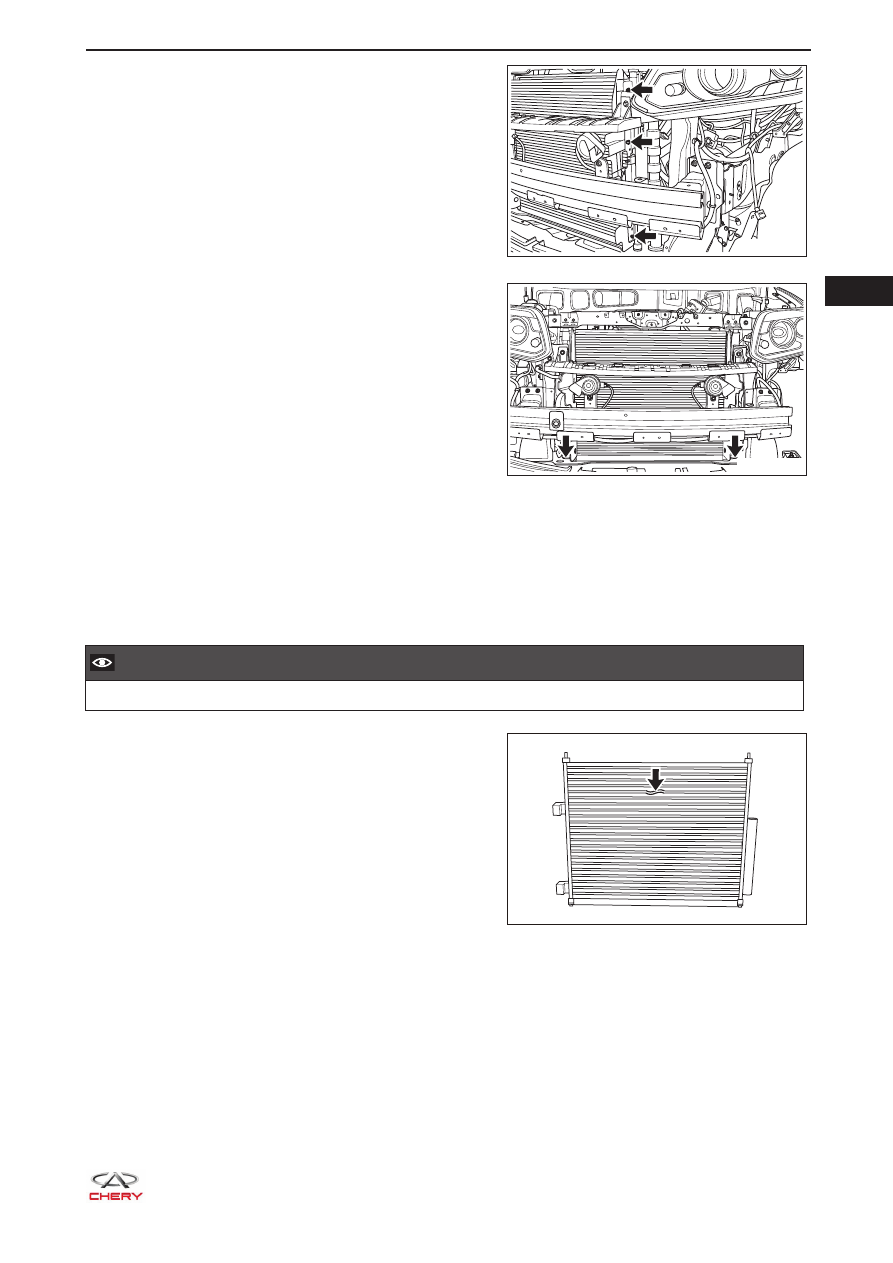

d.  Отсоедините защелки крепления отражателя

конденсатора (указаны стрелкой) и снимите
дефлекторы с обеих сторон.

e.  Отсоедините нижнюю часть конденсатора от

установочных отверстий (указаны стрелкой) в
нижней поперечине рамки радиатора.

f.  Осторожно снимите сверху конденсатор в сборе

(с ресивером/осушителем).

Проверка

1.  Проверьте ребра конденсатора.

a.  Если ребра конденсатора загрязнены, промойте их водой. Затем просушите ребра сжатым

воздухом.

  ВНИМАНИЕ

НЕ повредите ребра конденсатора.

•

b.  Если ребра конденсатора погнуты, то нужно

выправить их при помощи отвертки или
плоскогубцев.

RT21310890

RT21310900

RT21310910
