Контур высокого давления хладагента

Снятие

  ВНИМАНИЕ

Для слива и зарядки хладагента следует использовать только специальное оборудование для

•

хладагента R134a.

Всегда обеспечивайте хорошую вентиляцию рабочего помещения.

•

Отсоединенные трубки и соединительные детали кондиционера должны быть герметизирова-

•

ны, чтобы исключить попадание в них посторонних частиц.

1.  Откачайте хладагент из системы кондиционирования (

см. с. 31-66

).

2.  Выключите все электрооборудование и выключите зажигание.

3.  Отсоедините «отрицательный» провод аккумуляторной батареи.

4.  Снимите передний бампер в сборе (

см. с. 48-11

).

5.  Снимите контур I высокого давления хладагента (от компрессора до испарителя).

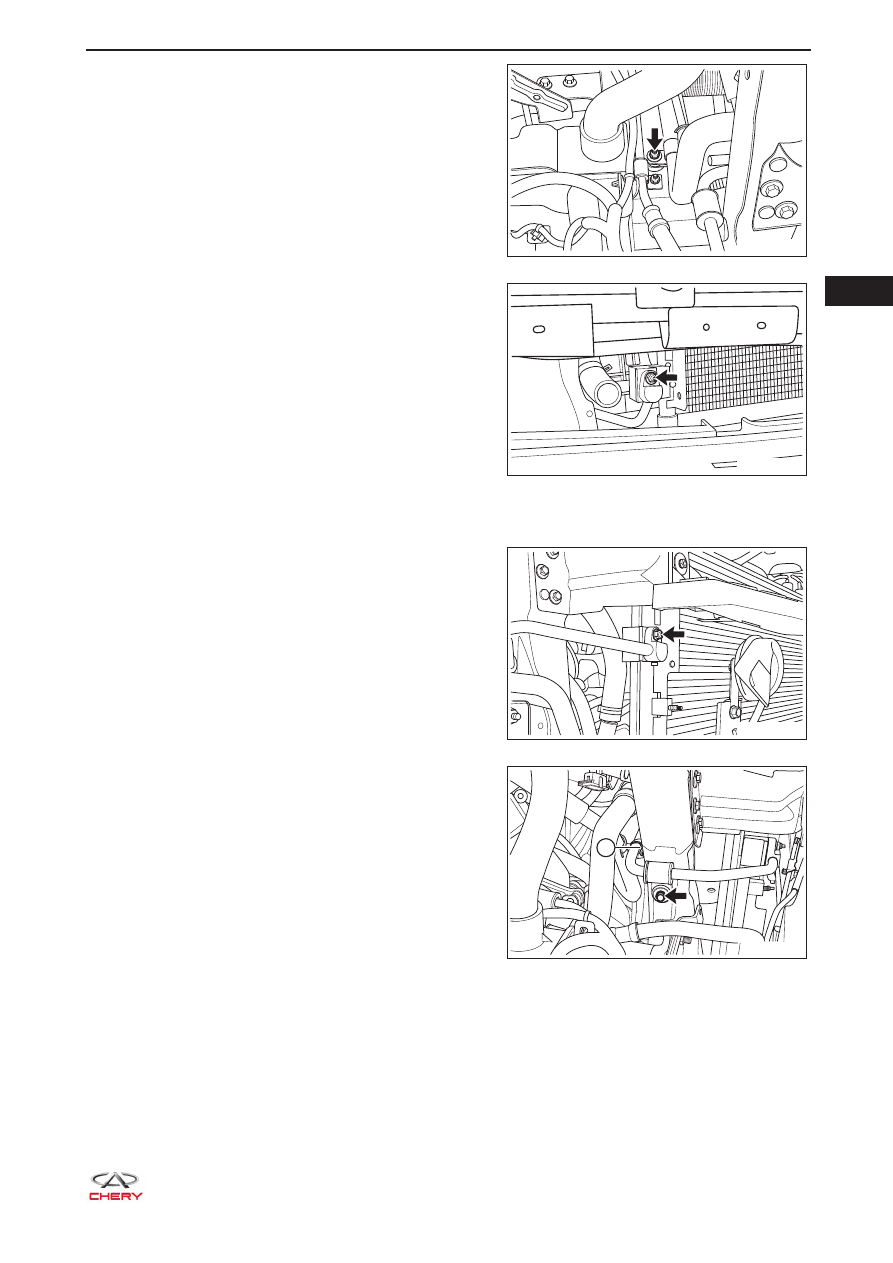

a.  Отверните болт крепления (указан стрелкой)

контура высокого/низкого давления хладагента
к расширительному клапану и отсоедините
контур I высокого давления хладагента.



(Момент затяжки: 7 ± 1 Н·м)

b.  Отверните гайку крепления (указана стрелкой)

кронштейна контура высокого/низкого давления
хладагента к кузову и отсоедините контур I
высокого давления хладагента.
(Момент затяжки: 7 ± 1 Н·м)

c.  Отсоедините разъем жгута проводов датчика

давления хладагента (указан стрелкой).

RT21310260

RT21310750

RT21310790

  31

31-97

d.  Отверните гайку крепления (указана стрелкой)

кронштейна контура высокого/низкого давления
хладагента к кузову и отсоедините контур I
высокого давления хладагента.
(Момент затяжки: 7 ± 1 Н·м)

e.  Отверните гайку крепления (указана стрелкой)

контура I высокого давления хладагента к
конденсатору и отсоедините контур I высокого
давления хладагента от конденсатора.
(Момент затяжки: 7 ± 1 Н·м)

f.  Снимите контур I высокого давления хладагента

(от конденсатора до испарителя).

6.  Снимите контур II высокого давления хладагента

(от компрессора до конденсатора).

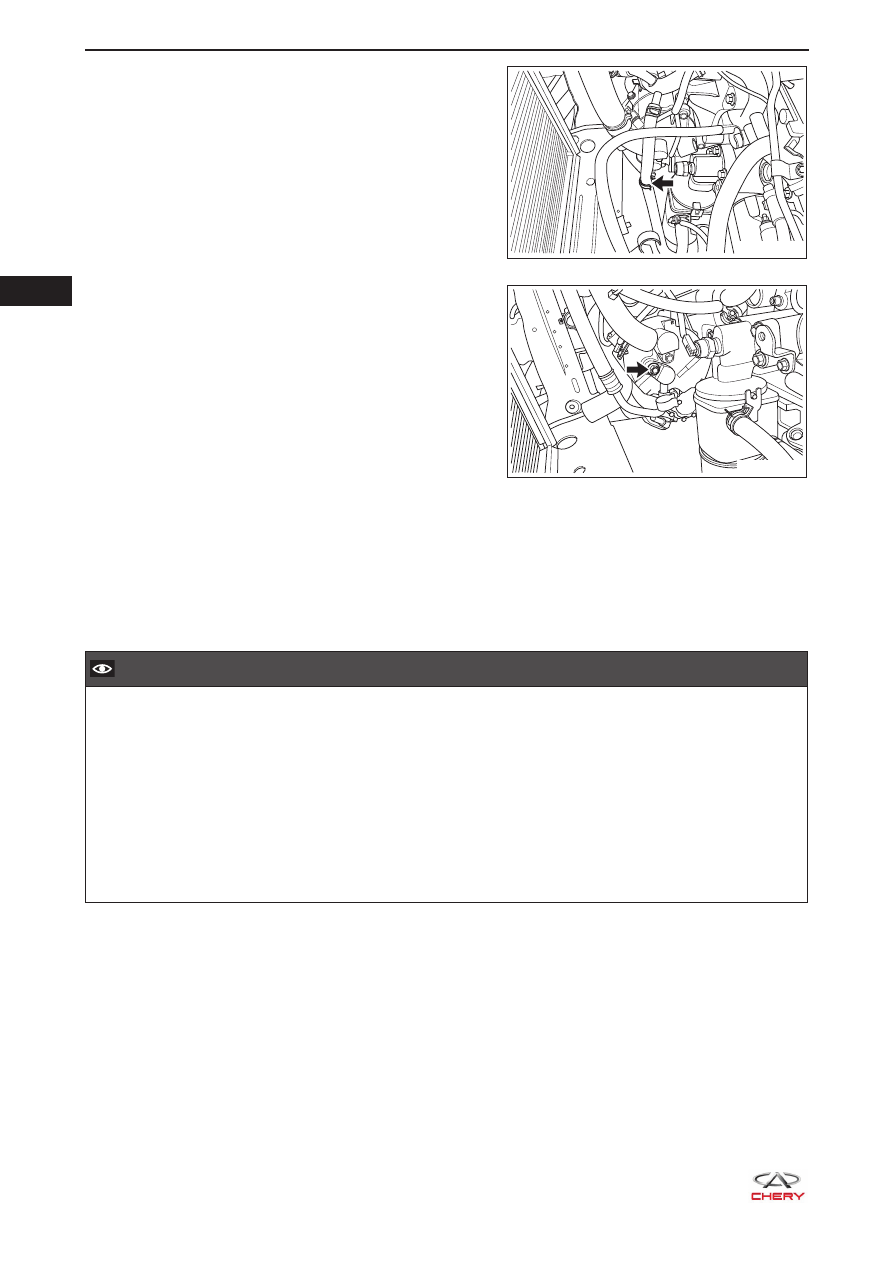

a.  Отверните гайку крепления (указана стрелкой)

контура II высокого давления хладагента к
конденсатору и отсоедините контур II высокого
давления хладагента от конденсатора.



(Момент затяжки: 7 ± 1 Н·м)

b.  Отверните болт крепления (указан стрелкой)

контура II высокого давления хладагента к
кузову и отсоедините зажим (1) шланга системы
охлаждения.



(Момент затяжки: 7 ± 1 Н·м)

RT21310760

RT21310800

RT21310810

RT21310820

1

       31

31-98

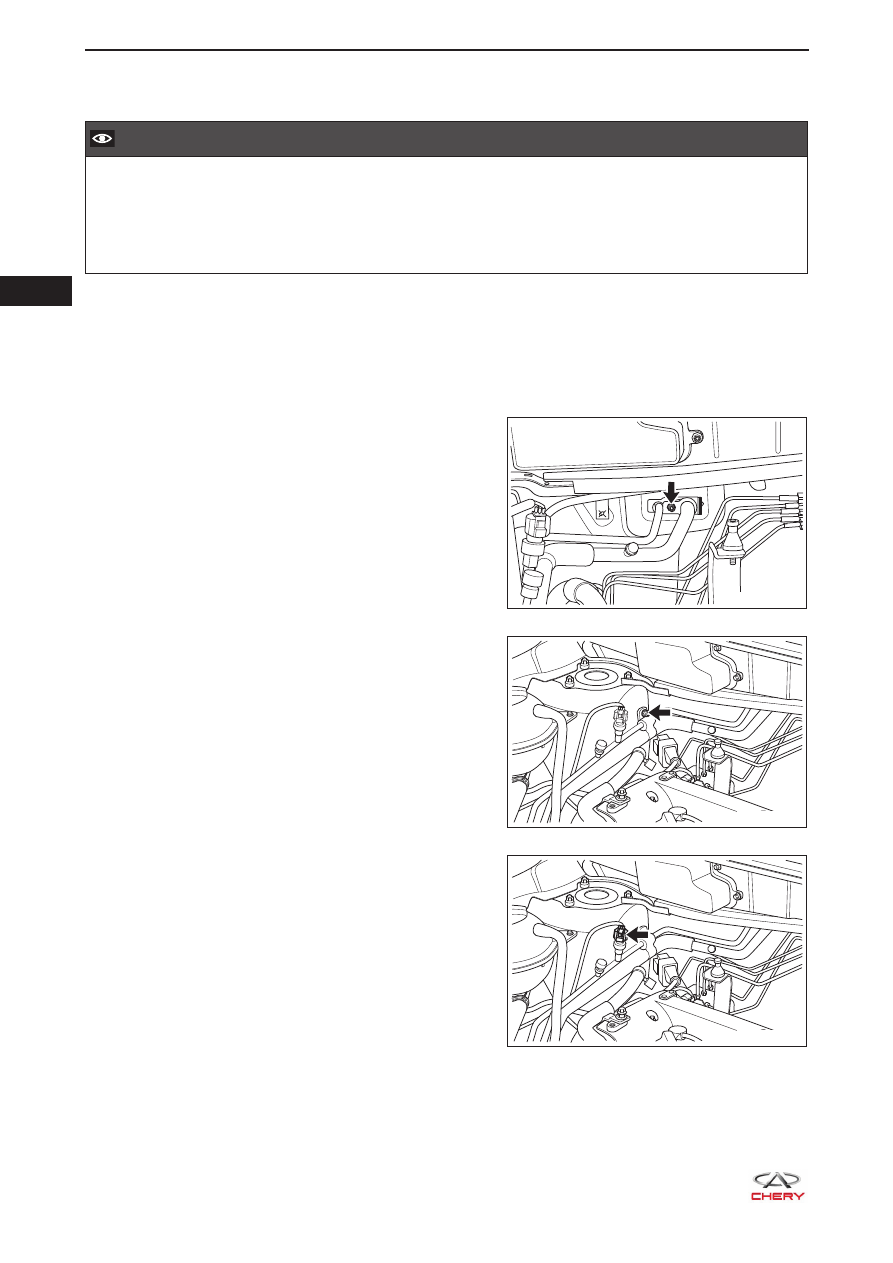

c.  Отсоедините фиксатор (указан стрелкой) между

контуром II высокого давления хладагента и
шлангом системы охлаждения.

d.  Отверните болт крепления (указан стрелкой)

контура II высокого давления хладагента к
компрессору и отсоедините контур II высокого
давления хладагента от компрессора.



(Момент затяжки: 25 ± 2,5 Н·м)

e.  Снимите контур II высокого давления хладагента (от компрессора до конденсатора).

Установка

Установка должна производиться в порядке, обратном снятию.

  ВНИМАНИЕ

Затягивайте болты и гайки крепления заданным моментом.

•

При установке трубки для хладагента необходимо заменить уплотнительное кольцо трубки для

•

хладагента. В противном случае могут появиться утечки хладагента.

Смажьте новое уплотнительное кольцо чистым маслом для кондиционеров и установите его на

•

штуцер трубки для хладагента.

Используйте только специальное уплотнительное кольцо, поскольку оно изготовлено из специ-

•

альных материалов для систем с хладагентом R134a.

Используйте только рекомендованное масло для кондиционеров, которое применимо для ком-

•

прессора кондиционера данного автомобиля.

Выполните зарядку системы кондиционирования и проверьте отсутствие утечек хладагента.

•

RT21310830

RT21310840

  31

31-99

Компрессор



  ПРЕДУПРЕЖДЕНИЕ

Перед выполнением процедуры следует ознакомиться мерами обеспечения безопасности. В

•

противном случае можно получить тяжелую травму или даже погибнуть.

  ВНИМАНИЕ

Для слива и зарядки хладагента следует использовать только специальное оборудование для

•

хладагента R134a.

Всегда обеспечивайте хорошую вентиляцию рабочего помещения.

•

Отсоединенные трубки и соединительные детали кондиционера должны быть герметизирова-

•

ны, чтобы исключить попадание в них посторонних частиц.

Если в компрессоре системы кондиционирования имеется внутренняя неисправность, то не-

•

обходимо заменить жидкостную трубку хладагента. В противном случае после замены может
произойти серьезное повреждение компрессора системы кондиционирования.

При замене компрессора необходимо измерить количество масла для кондиционеров, слитого

•

из нового компрессора системы кондиционирования.

Снятие

1.  Откачайте хладагент из системы кондиционирования (

см. с. 31-66

).

2.  Выключите все электрооборудование и выключите зажигание.

3.  Отсоедините «отрицательный» провод аккумуляторной батареи.

4.  Снимите нижнюю правую защиту двигателя.

5.   Снимите насос усилителя рулевого управления в сборе (

см. с. 29-17

).

6. Снимите

компрессор.

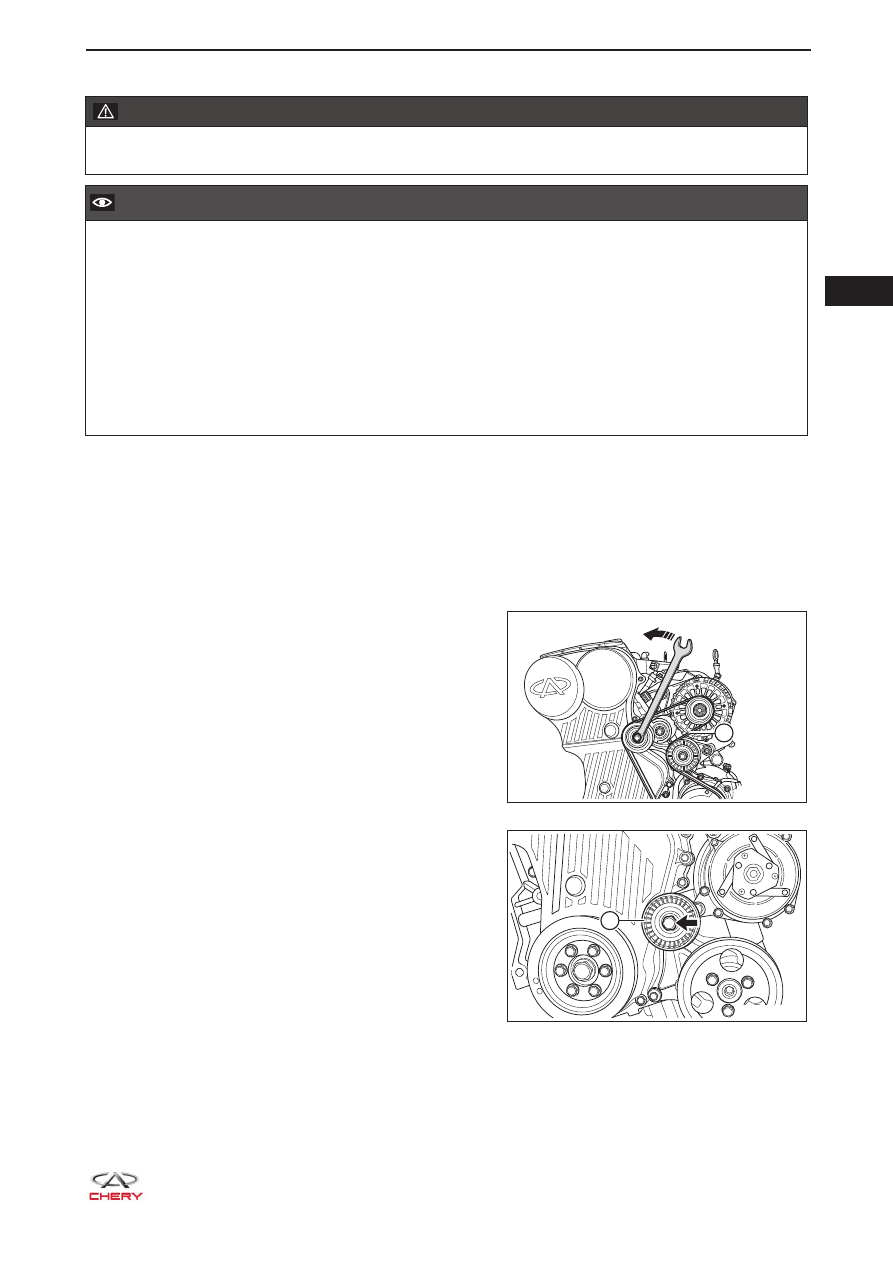

a.  Поверните натяжитель с помощью гаечного

ключа в направлении стрелки, как показаног
на рисунке, а затем снимите ремень привода
навесных агрегатов (1).

b.  Отверните болт крепления промежуточного

ролика (указан стрелкой), а затем снимите
промежуточный ролик (1).

1
