Chery Tiggo 5 (T21). Руководство по ремонту - часть 357

       31

31-112

Датчик температуры радиатора отопителя (автоматическая
система кондиционирования)

Проверка

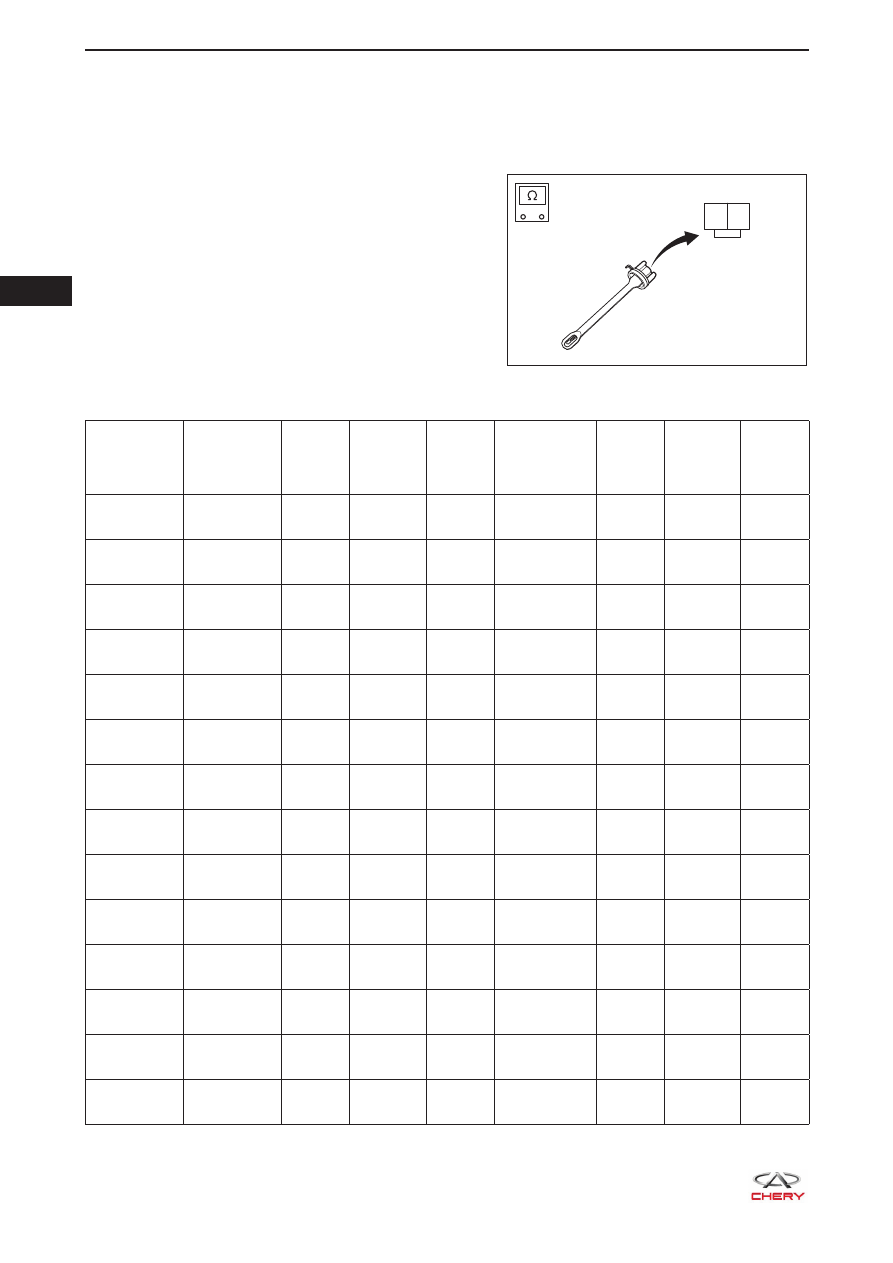

1.  Проверьте датчик температуры радиатора отопителя.

a.  С помощью шкалы сопротивления цифрового

мультиметра измерьте величину сопротивления
датчика температуры радиатора отопителя в
соответствии с данными приведенной ниже
таблицы.





 Величина

сопротивления

Подключе-

ние муль-

тиметра

Темпера-

тура

(

°C

)

Ниж-

ний

предел

(кОм)

Номи-

нальная

величи-

на (мм)

Верх-

ний

предел

(кОм)

Температу-

ра

(

°C

)

Ниж-

ний

предел

(кОм)

Номи-

нальная

величи-

на (мм)

Верх-

ний

предел

(кОм)

Контакт 1 -

контакт 2

36

1,388

1,453

1,520

69

0,451

0,483

0,516

Контакт 1 -

контакт 2

37

1,337

1,400

1,467

70

0,437

0,468

0,501

Контакт 1 -

контакт 2

38

1,289

1,351

1,415

71

0,424

0,454

0,486

Контакт 1 -

контакт 2

39

1,242

1,303

1,366

72

0,411

0,441

0,472

Контакт 1 -

контакт 2

40

1,198

1,258

1,319

73

0,398

0,428

0,458

Контакт 1 -

контакт 2

41

1,156

1,213

1,274

74

0,386

0,415

0,445

Контакт 1 -

контакт 2

42

1,114

1,172

1,230

75

0,378

0,398

0,418

Контакт 1 -

контакт 2

43

1,075

1,131

1,189

76

0,364

0,390

0,420

Контакт 1 -

контакт 2

44

1,037

1,091

1,148

77

0,353

0,379

0,408

Контакт 1 -

контакт 2

45

1,001

1,056

1,110

78

0,343

0,368

0,397

Контакт 1 -

контакт 2

46

0,966

1,018

1,073

79

0,333

0,358

0,385

Контакт 1 -

контакт 2

47

0,933

0,984

1,038

80

0,323

0,348

0,375

Контакт 1 -

контакт 2

48

0,900

0,950

1,004

81

0,314

0,337

0,364

Контакт 1 -

контакт 2

49

0,870

0,919

0,970

82

0,305

0,328

0,354

-

+

RT21310990

1

2

  31

31-113

Подключе-

ние муль-

тиметра

Темпера-

тура

(

°C

)

Ниж-

ний

предел

(кОм)

Номи-

нальная

величи-

на (мм)

Верх-

ний

предел

(кОм)

Температу-

ра

(

°C

)

Ниж-

ний

предел

(кОм)

Номи-

нальная

величи-

на (мм)

Верх-

ний

предел

(кОм)

Контакт 1 -

контакт 2

50

0,840

0,890

0,937

83

0,296

0,319

0,344

Контакт 1 -

контакт 2

51

0,812

0,858

0,908

84

0,287

0,310

0,335

Контакт 1 -

контакт 2

52

0,784

0,830

0,879

85

0,279

0,300

0,326

Контакт 1 -

контакт 2

53

0,758

0,803

0,850

86

0,271

0,293

0,317

Контакт 1 -

контакт 2

54

0,733

0,777

0,823

87

0,264

0,285

0,308

Контакт 1 -

контакт 2

55

0,708

0,751

0,797

88

0,256

0,276

0,300

Контакт 1 -

контакт 2

56

0,685

0,727

0,772

89

0,249

0,269

0,292

Контакт 1 -

контакт 2

57

0,663

0,704

0,748

90

0,242

0,262

0,284

Контакт 1 -

контакт 2

58

0,641

0,681

0,724

91

0,236

0,254

0,277

Контакт 1 -

контакт 2

59

0,621

0,660

0,702

92

0,229

0,247

0,269

Контакт 1 -

контакт 2

60

0,601

0,643

0,680

93

0,223

0,241

0,262

Контакт 1 -

контакт 2

61

0,581

0,621

0,659

94

0,217

0,234

0,255

Контакт 1 -

контакт 2

62

0,562

0,600

0,639

95

0,211

0,228

0,249

Контакт 1 -

контакт 2

63

0,545

0,582

0,620

96

0,205

0,222

0,242

Контакт 1 -

контакт 2

64

0,496

0,564

0,601

97

0,200

0,216

0,236

Контакт 1 -

контакт 2

65

0,511

0,546

0,582

98

0,194

0,210

0,230

Контакт 1 -

контакт 2

66

0,495

0,530

0,565

99

0,189

0,205

0,224

Контакт 1 -

контакт 2

67

0,480

0,513

0,548

100

0,184

0,200

0,219

Контакт 1 -

контакт 2

68

0,465

0,498

0,532

К СВЕДЕНИЮ:



Сопротивление уменьшается с увеличением температуры.



Если результат не соответствует требуемому, замените жгут проводов системы кондициониро-
вания с автоматическим управлением.
