       07

07-92

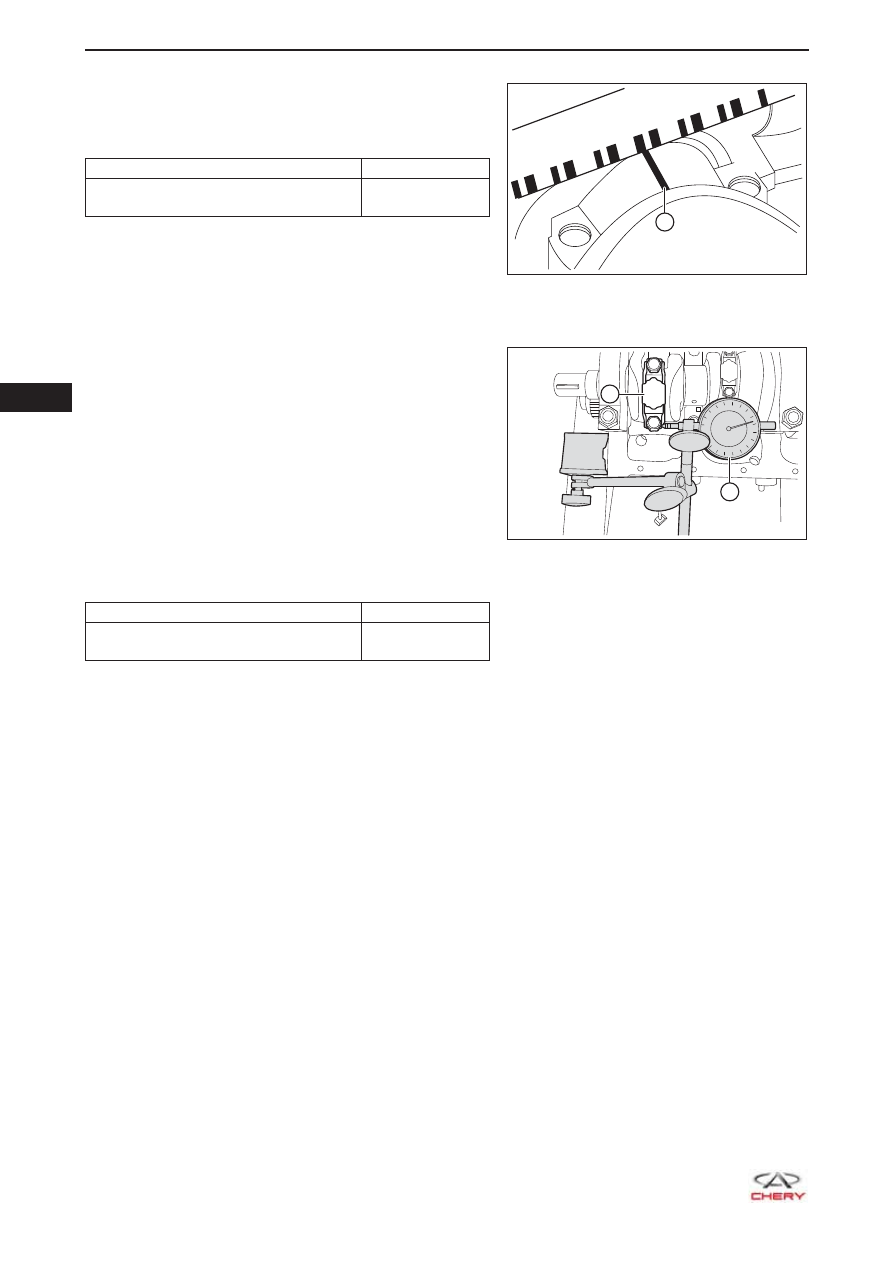

d.   Снимите крышки шатунных подшипников.
e.  С помощью шкалы на щупе измерьте самую

широкую часть сжатого щупа, чтобы определить
радиальный зазор вкладыша шатунного
подшипника, как показано на рисунке.

Замеряемый параметр

Значение (мм)

Радиальный зазор вкладыша шатун-

ного подшипника

0,021 - 0,056



Если радиальный зазор вкладыша шатунного
подшипника не соответствует указанному
диапазону, замените вкладыши шатунного
подшипника. При необходимости замените
коленчатый вал.

13. Проверьте осевой зазор нижних головок шатунов.

a.  Установите крышки шатунных подшипников и

затяните болты крепления крышек шатунных
подшипников указанным моментом.

b.  Установите стрелочный индикатор (2) так, чтобы

измерительный шток соприкоснулся с боковой
стороной крышки нижней головки шатуна (1).

c.   Поверните шкалу стрелочного индикатора в

нулевое положение.

d.   Переместите шатун вперед и назад (при этом

коленчатый вал не должен перемещаться
вперед и назад) и считайте показание
стрелочного индикатора.

Замеряемый параметр

Значение (мм)

Осевой зазор нижней головки шату-

на

0,15 - 0,40



Если осевой зазор нижней головки шатуна
не соответствует указанному диапазону, замените
поршень и шатун в сборе.

RT21071180

1

RT21071190

1

2

  07

07-93

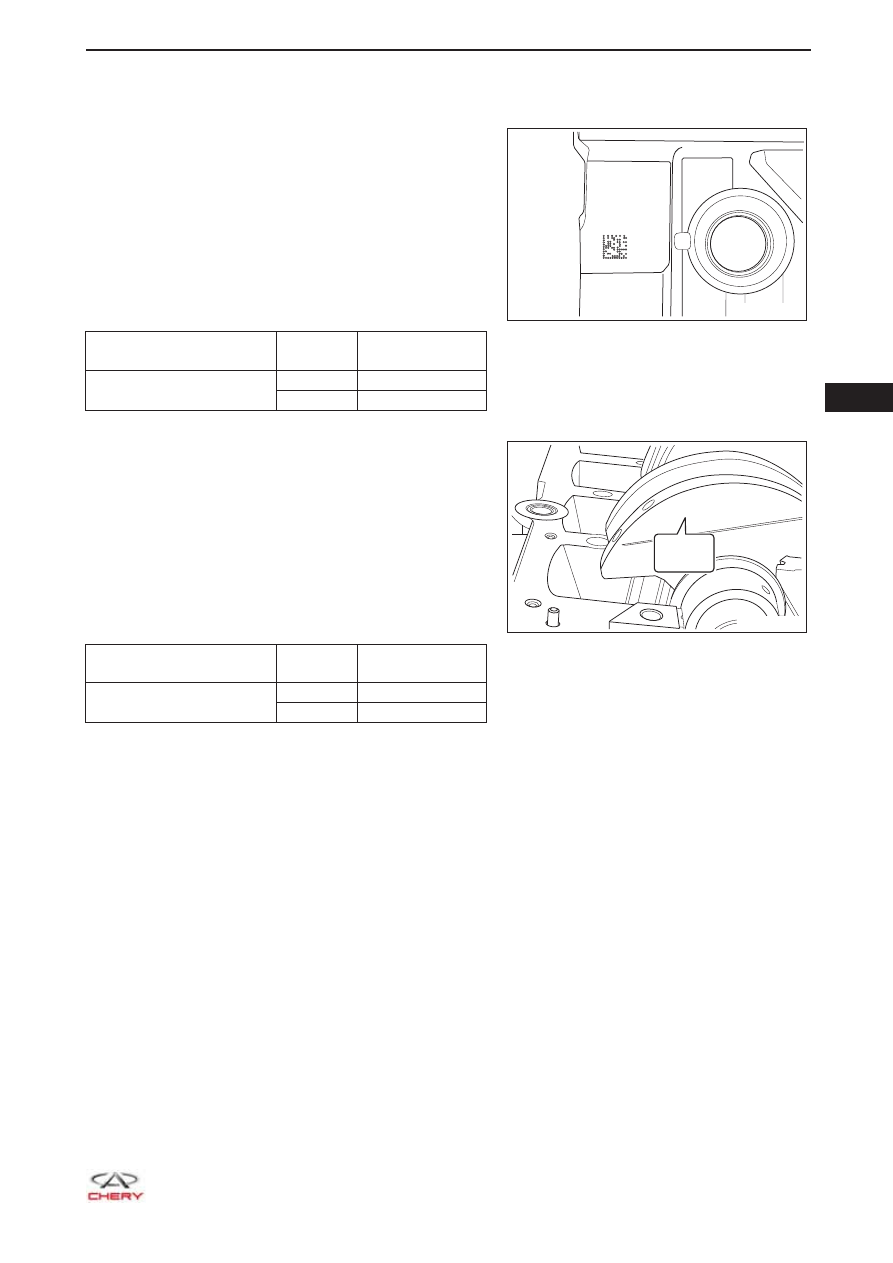

Подбор вкладышей подшипников

Выбор вкладышей коренных подшипников

1.  Подбор верхних вкладышей коренных подшипников

коленчатого вала.



Соответствующие буквенные метки нанесены на
блок цилиндров (здесь буквы «A» и «B»). В обозна-
чении «BBBBA», приведенном на рисунке, каждая
буква слева направо относится к одному верхнему
вкладышу коренного подшипника. Первая буква «B»
относится к верхнему вкладышу коренного подшип-
ника первой шейки коленчатого вала и т.д.; пятая
буква «A» относится к верхнему вкладышу коренного
подшипника пятой шейки коленчатого вала.

Наименование

Цвет

Метка на блоке

цилиндров

Верхний вкладыш корен-

ного подшипника

Красный

A

Синий

B

2.  Подбор нижних вкладышей коренных подшипников

коленчатого вала.



Соответствующие метки нанесены на первом про-
тивовесе в передней части коленчатого вала (здесь
буквы «A» и «B»). В обозначении «AAABB» на первом
противовесе в передней части коленчатого вала, по-
казанном на рисунке, первая буква «A» относится к
нижнему вкладышу коренного подшипника первой
шейки коленчатого вала и т.д.; пятая буква «B» отно-
сится к нижнему вкладышу коренного подшипника
первой шейки коленчатого вала.

Наименование

Цвет

Метка на блоке

цилиндров

Нижний вкладыш корен-

ного подшипника

Красный

A

Синий

B

3.  Меры предосторожности при установке вкладышей коренных подшипников:

a.  На верхнем вкладыше коренного подшипника имеется канавка и отверстие для подачи

масла. Это отверстие должно быть совмещено с отверстием в блоке цилиндров, но в
нижнем вкладыше коренного подшипника отверстие для подачи масла отсутствует.

b.  Перед установкой нанесите моторное масло на внутреннюю поверхность вкладыша

коренного подшипника. При сборке обратная сторона вкладыша должна быть чистой и на
ней должно быть следов масла и посторонних частиц.

201

BB BBA

XXXXXX

XXXXXXX

NA

RT21071191

13F14

AAABB

1221

RT21071192

AAABB

       07

07-94

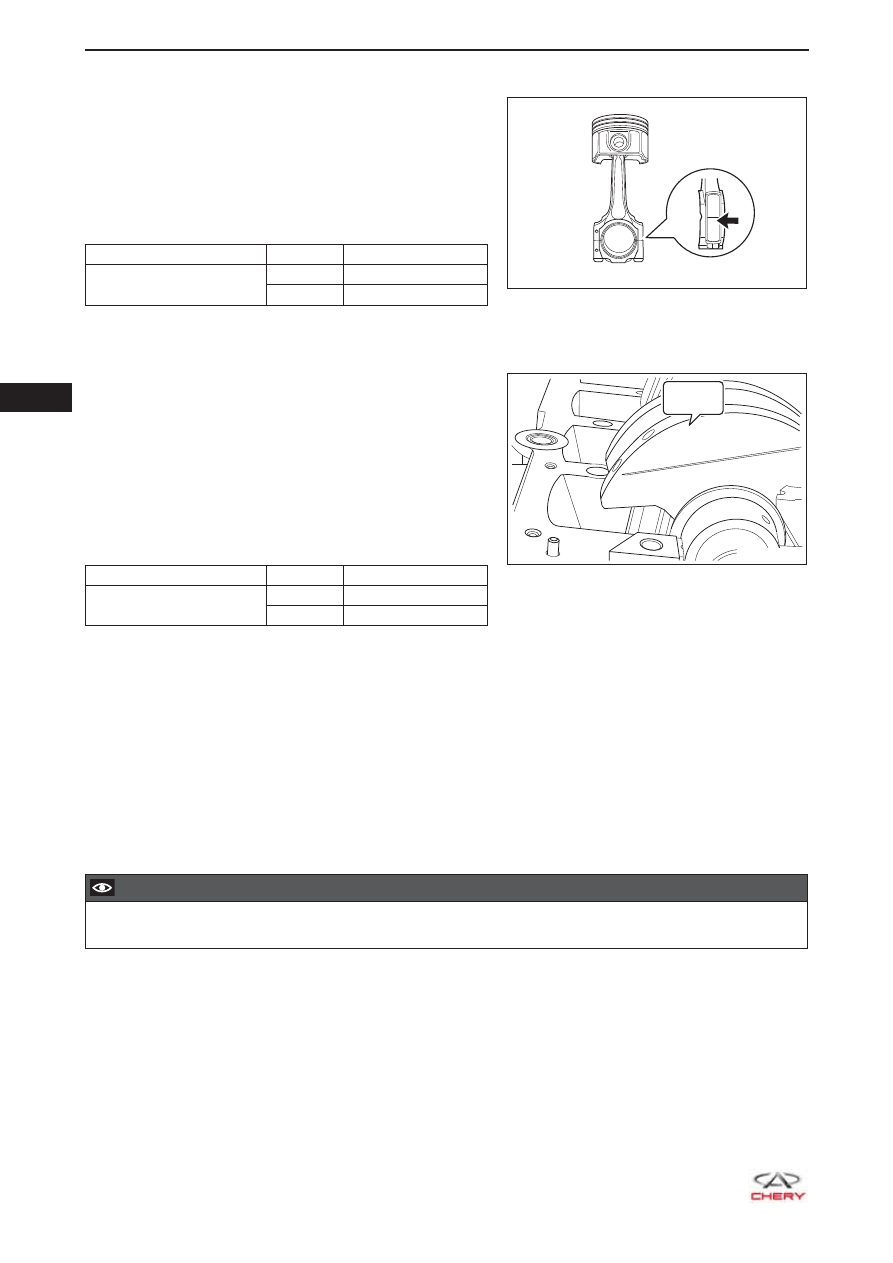

Выбор вкладышей шатунных подшипников

1.  Выбор верхних вкладышей шатунных подшипников.



Верхние вкладыши шатунных подшипников делят-
ся на красные и синие вкладыши. Соответствующие
метки имеются на шатунах. Выбирайте вкладыш
шатунного подшипника в соответствии с этими мет-
ками. Как видно по метке «130523 B» на шатуне, по-
казанной на рисунке, буква «B» указывает на синий
вкладыш.

Наименование

Цвет

Метка на шатуне

Верхний вкладыш ша-

тунного подшипника

Красный

A

Синий

B

2.  Выбор нижних вкладышей шатунных подшипников.



Соответствующие цифровые метки нанесены на
первом противовесе в передней части коленчатого
вала (здесь цифры «1» и «2»). Метка «1221» на пер-
вом балансире в передней части коленчатого вала,
показанная на рисунке, указывает на то, что первая
цифра «1» относится к нижнему вкладышу шатунно-
го подшипника 1-го цилиндра и т.д. Четвертая цифра
«1» относится к нижнему вкладышу шатунного под-
шипника 4-го цилиндра.

Наименование

Цвет

Метка на шатуне

Нижний вкладыш ша-

тунного подшипника

Красный

1

Синий

2

3.  Меры предосторожности при установке вкладышей шатунных подшипников:

a.  Верхний и нижний вкладыш шатунного подшипника без масляных канавок одинаковы, но

один из шатунных вкладышей имеет отверстие для подачи масла.

b.  Для одного двигателя необходимо использовать комплект вкладышей шатунных

подшипников одного и того же изготовителя.

c.   Перед установкой нанесите моторное масло на внутреннюю поверхность вкладыша

шатунного подшипника. При сборке обратная сторона вкладыша должна быть чистой и на
ней должно быть следов масла и посторонних частиц.

Сборка

1.  Установите вкладыш коренного подшипника коленчатого вала.

  ВНИМАНИЕ

Перед установкой нанесите моторное масло на внутреннюю поверхность вкладыша коренного

•

подшипника.

481HK

RT21071193

130523

B

13F14

AAABB

1221

RT21071194

1221

  07

07-95

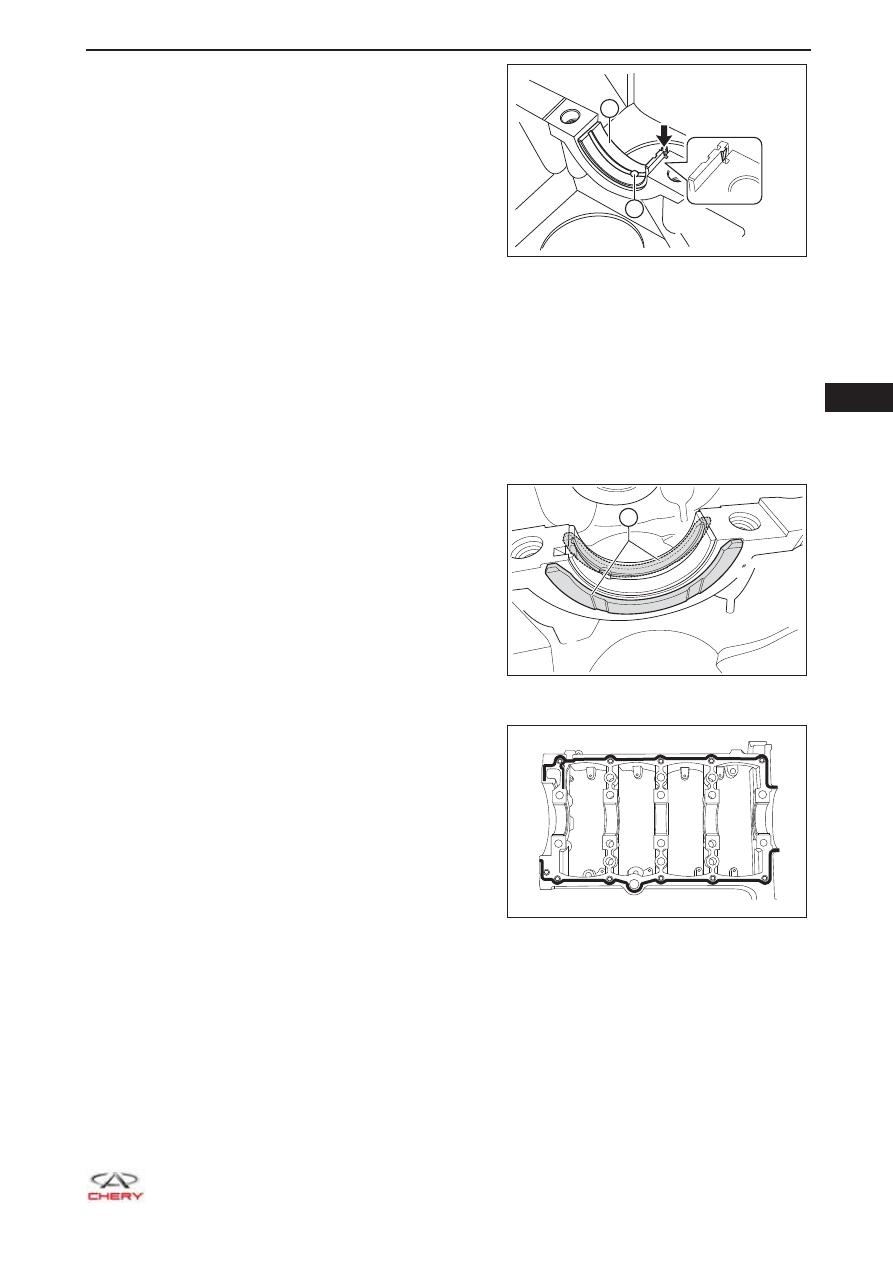

a.  Осторожно установите верхний вкладыш

коренного подшипника коленчатого вала (1)
в направлении, указанном стрелкой, при
этом выступ на каждом вкладыше коренного
подшипника должен быть совмещен с пазом в
блоке цилиндров. После установки отверстие (2)
для подачи масла на вкладыше коренного
подшипника должно быть совмещено с
отверстием для подачи масла на блоке
цилиндров.

 К

СВЕДЕНИЮ:



Аналогичным образом устанавливайте в нижнюю
плиту коленчатого вала нижние вкладыши коренных подшипников коленчатого вала, при этом
выступ на каждом нижнем вкладыше коренного подшипника должен быть совмещен с пазом
в нижней плите коленчатого вала.

2.  Установите упорное полукольцо коленчатого вала.

a.  Перед установкой очистите упорные полукольца коленчатого вала и внутреннюю стенку

блока цилиндров.

b.  Нанесите моторное масло на упорные полукольца коленчатого вала.

c.   Имеется 2 упорных полукольца на блоке цилиндров, которые установлены соответственно

на передней и задней сторонах упорной поверхности (обе стороны 3-го подшипника).

d.   Как показано на рисунке, две канавки на одной

стороне упорных полуколец коленчатого вала
(1) направлены наружу, в то время как другая
сторона, не имеющая канавок, соприкасается с
внутренней стенкой блока цилиндров.

3.  Установите коленчатый вал.

a.  Перед установкой нанесите герметик на

привалочную поверхность нижней плиты.

RT21071200

1

2

RT21071010

1

RT21071210
