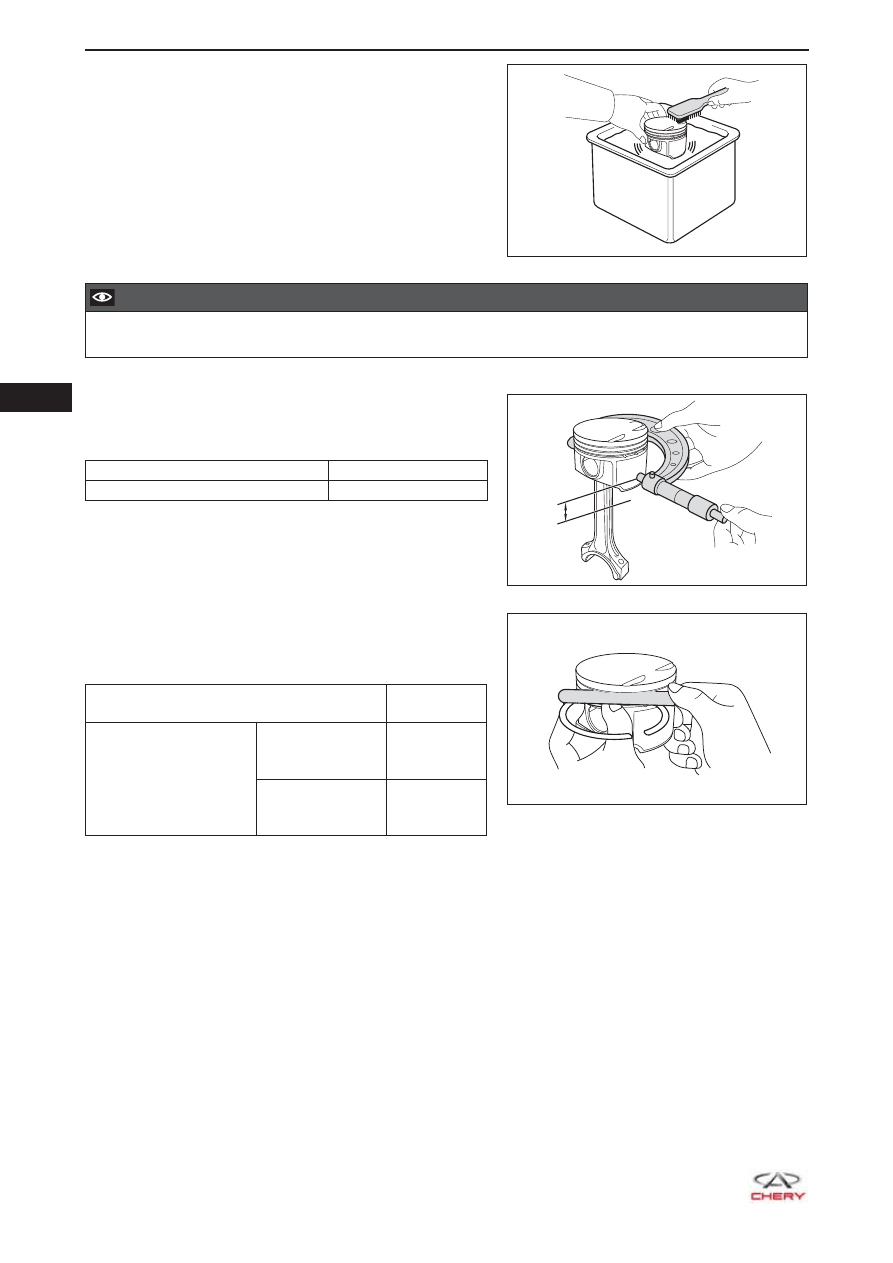

       07

07-88

c.   Щеткой и растворителем тщательно вымойте

поршень.

  ВНИМАНИЕ

ЗАПРЕЩАЕТСЯ использовать для очистки проволочную щетку.

•

d.   С помощью микрометра измерьте диаметр

поршня в месте, которое выше примерно на 11
мм кромки юбки поршня.

Замеряемый параметр

Значение (мм)

Диаметр поршня

83,455 ± 0,009



Если диаметр поршня не соответствует
указанному диапазону, замените поршень с
шатуном в сборе.

5. Проверьте зазор между боковой поверхностью

поршневого кольца и канавкой поршня.



Измерьте плоским щупом зазор между новым
поршневым кольцом и канавкой поршня.

Замеряемый параметр

Значение

(мм)

Зазор между боко-

вой поверхностью

поршневого кольца и

канавкой поршня

Верхнее ком-

прессионное

кольцо

0,04 - 0,08

Нижнее ком-

прессионное

кольцо

0,025 -

0,070



Если зазор между боковой поверхностью поршневого кольца и канавкой поршня не
соответствует указанному диапазону, замените поршень с шатуном в сборе.

RT21071070

11 мм

RT21071080

RT21071090

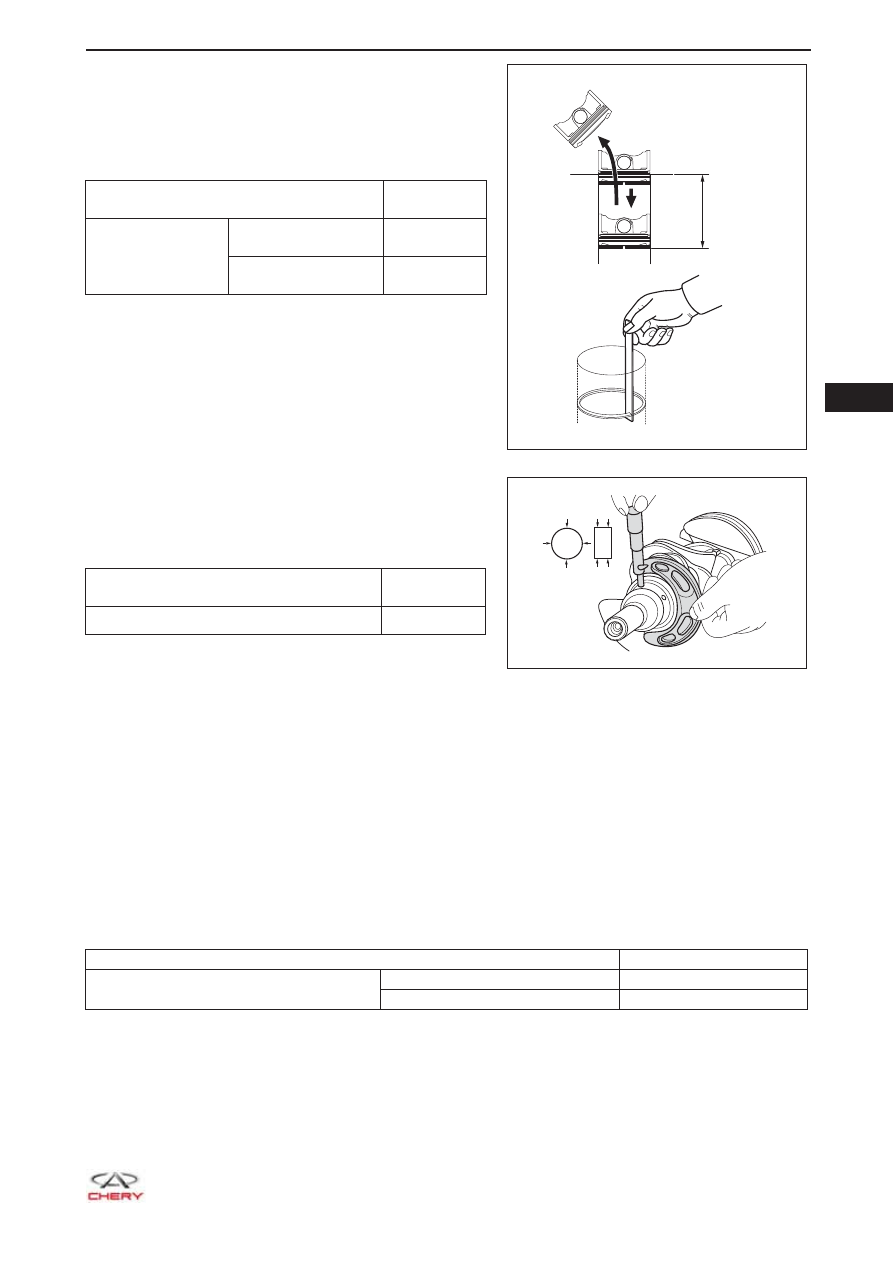

  07

07-89

6.  Проверьте зазор в замке поршневых колец.

a.  С помощью поршня вдавите поршневое кольцо

через верхнюю часть цилиндра на расстояние
45 мм от верхней поверхности блока цилиндров.

b.  Измерьте щупом зазор в замке кольца.

Замеряемый параметр

Значение

(мм)

Зазор в зам-

ке поршневого

кольца

Верхнее компрес-

сионное кольцо

0,2 - 0,4

Нижнее компресси-

онное кольцо

0,4 - 0,6



Если зазор в замке поршневого кольца не
соответствует указанному диапазону, замените
поршневое кольцо на новое. Если после
замены зазор в замке поршневого кольца не
соответствует указанному диапазону, замените
блок цилиндров.

7. Проверьте диаметр коренных шеек коленчатого

вала.


Измерьте микрометром диаметр коренных
шеек. Повторите измерение после поворота
коленчатого вала на 90°.

Замеряемый параметр

Значение

(мм)

Диаметр коренной шейки

54

0

-0.019



Если диаметр коренных шеек коленчатого
вала не соответствует указанному диапазону,
замените вкладыши коренных подшипников на
новые и проверьте радиальный зазор в подшипнике (

см. с. 07-90

).



Если после замены радиальный зазор в подшипнике остается не соответствующим
указанному диапазону, замените коленчатый вал.

b.  Рассчитайте нецилиндричность шеек коленчатого вала по измеренным величинам (зона

измерений показана на рисунке).



Метод расчета некруглости (при общих измерениях):



Дважды измерьте диаметр в одном и том же поперечном сечении: овальность равна
половине разницы между максимальной и минимальной величинами.



Овальность = (максимальный диаметр – минимальный диаметр)/2



Дважды измерьте диаметр в разных направлениях отдельно для двух поперечных сечений,
как показано на рисунке, чтобы получить четыре величины. Нецилиндричность составляет
половину разности максимального и минимального значений из 4 полученных величин.



Нецилиндричность = (максимальный диаметр – минимальный диаметр)/2

Замеряемый параметр

Значение (мм)

Коренная шейка коленчатого вала

Нецилиндричность

0,007

Овальность

0,04

45 мм

RT21071100

RT21071110

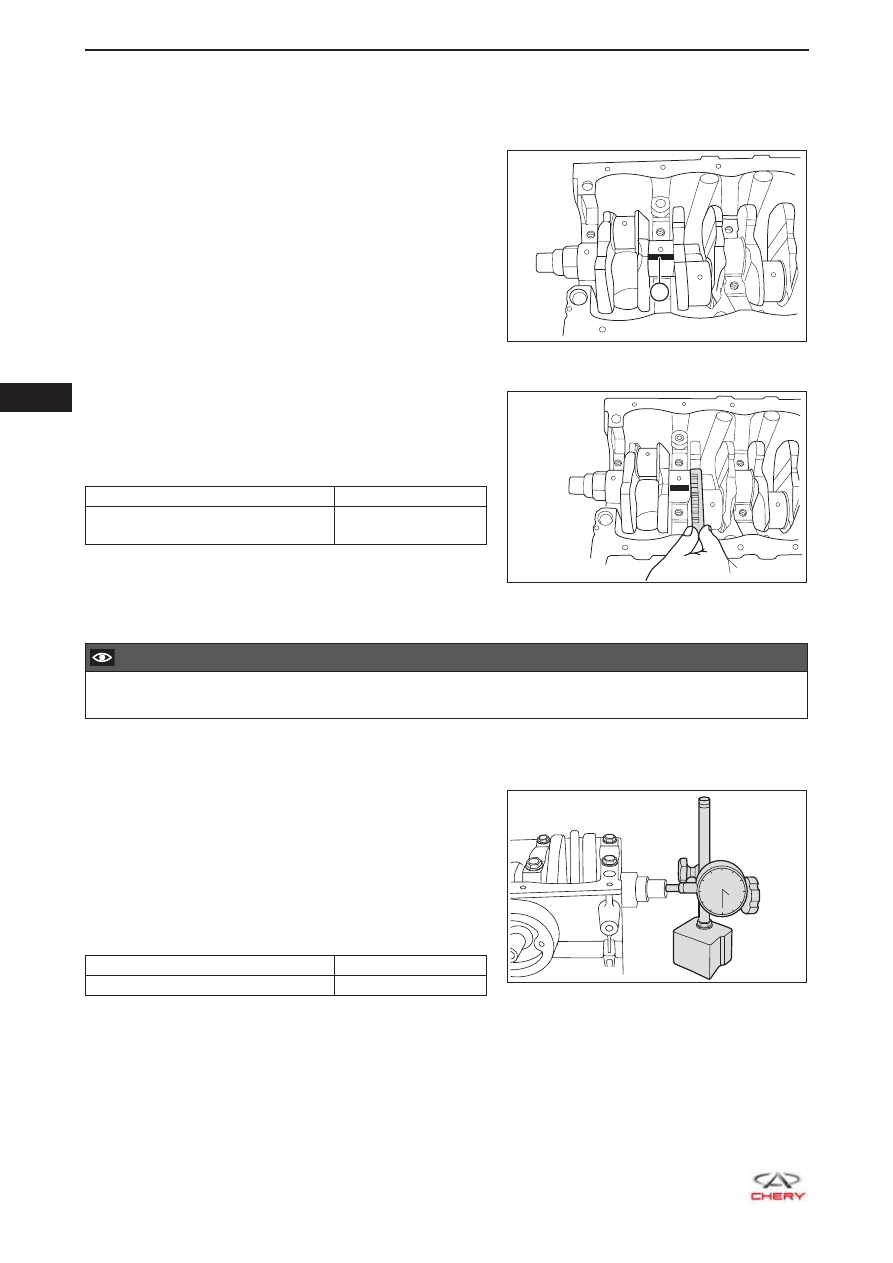

       07

07-90



Если овальность или нецилиндричность коренных шеек коленчатого вала не соответствует ука-
занному диапазону, замените коленчатый вал.

8.  Проверьте радиальный зазор коленчатого вала.

a.  Очистите коренные шейки коленчатого вала и вкладыши коренных подшипников.
b.  Установите коленчатый вал. Расположите

пластиковый щуп (1) на коренной шейке
коленчатого вала параллельно его оси и
полностью перекройте им всю ширину крышки
коренного подшипника.

c.   Установите нижнюю плиту коленчатого вала и

затяните болты крепления крышек коренных
подшипников указанным моментом и в
указанной последовательности.

d.   Снимите нижнюю плиту коленчатого вала.

С помощью толщиномера измерьте самую
широкую часть сжатого пластикового щупа.
Измеренная величина является радиальным
зазором коленчатого вала.

Замеряемый параметр

Значение (мм)

Зазор между вкладышем и ко-

ренной шейкой

0,021 - 0,059



Если радиальный зазор коленчатого вала
не соответствует указанному диапазону,
установите новые вкладыши коренного
подшипника. При необходимости замените коленчатый вал.

  ВНИМАНИЕ

Замена вкладышей подшипника должна проводиться парами.

•

Процедура выбора вкладышей коренных подшипников приведена на

странице 07-93

.

9.  Проверка осевого зазора коленчатого вала.

a.  Очистите коренные шейки коленчатого вала и

вкладыши коренных подшипников.

b.  Установите нижнюю плиту коленчатого вала и

затяните болты крепления крышек коренных
подшипников указанным моментом и в
указанной последовательности.

c.   Перемещайте коленчатый вал вперед-назад и

считайте показания стрелочного индикатора.

Замеряемый параметр

Значение (мм)

Осевой зазор коленчатого вала

0,070 - 0,265



Если осевой зазор коленчатого вала не
находится в указанных пределах, замените
комплект упорных полуколец.

1

RT21071120

RT21071130

RT21071140

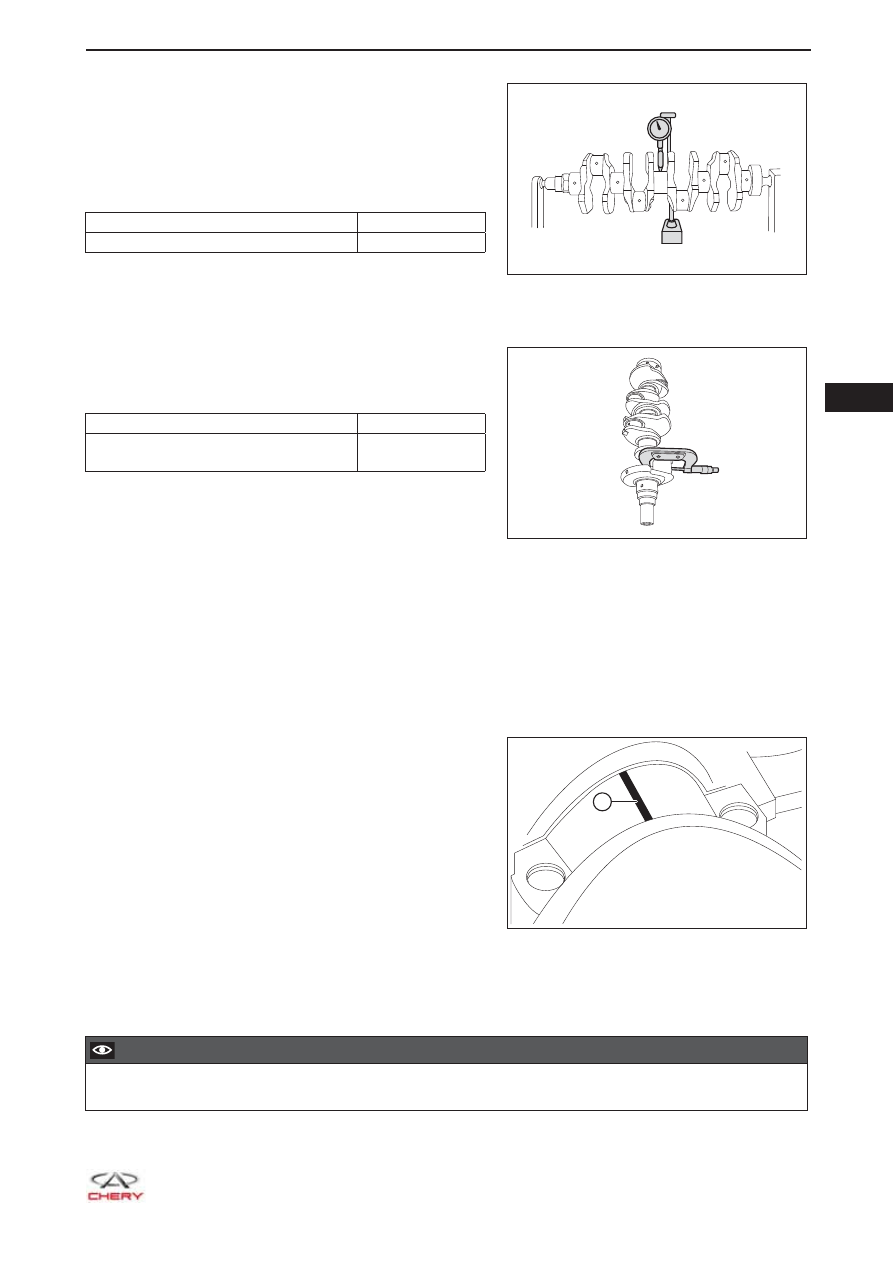

  07

07-91

10. Проверьте несоосность коленчатого вала.

a.  Установите коленчатый вал на проверочный

стол в горизонтальное положение.

b.  Медленно вращайте коленчатый вал и

считывайте максимальную величину изменения
параметра на стрелочном индикаторе.
(Показание стрелочного индикатора)/2 является
несоосностью коленчатого вала.

Замеряемый параметр

Значение (мм)

Несоосность коленчатого вала

0,04



Если несоосность не соответствует указанному
диапазону, замените коленчатый вал.

11. Проверьте диаметр шатунных шеек коленчатого вала.



С помощью микрометра для измерения наружного
диаметра определите диаметр шатунных шеек ко-
ленчатого вала.

Замеряемый параметр

Значение (мм)

Диаметр шатунной шейки коленча-

того вала

0,04

0
-0,16



Если диаметр шатунных шеек коленчатого вала не
соответствует указанному диапазону, замените
вкладыши шатунных подшипников на новые и про-
верьте радиальный зазор в подшипнике.



Если после замены радиальный зазор в шатунном
подшипнике остается не соответствующим указан-
ному диапазону, замените коленчатый вал.



Процедура выбора вкладышей шатунных подшипни-
ков приведена

на странице 07-93

.

12. Проверьте радиальный зазор вкладышей шатунных

подшипников коленчатого вала.
a.  Очистите шатунные шейки коленчатого вала и

вкладыши подшипников шатунных шеек.

b.  Положите плоский щуп (указан стрелкой) на

шатунную шейку, как показано на рисунке.

c.   Установите крышки шатунных подшипников

и затяните болты крепления крышек шатунных
подшипников моментом 20 + 5 Н·м.

  ВНИМАНИЕ

ЗАПРЕЩАЕТСЯ поворачивать коленчатый вал при установке.

•

RT21071150

RT21071160

RT21071170
