       07

07-52

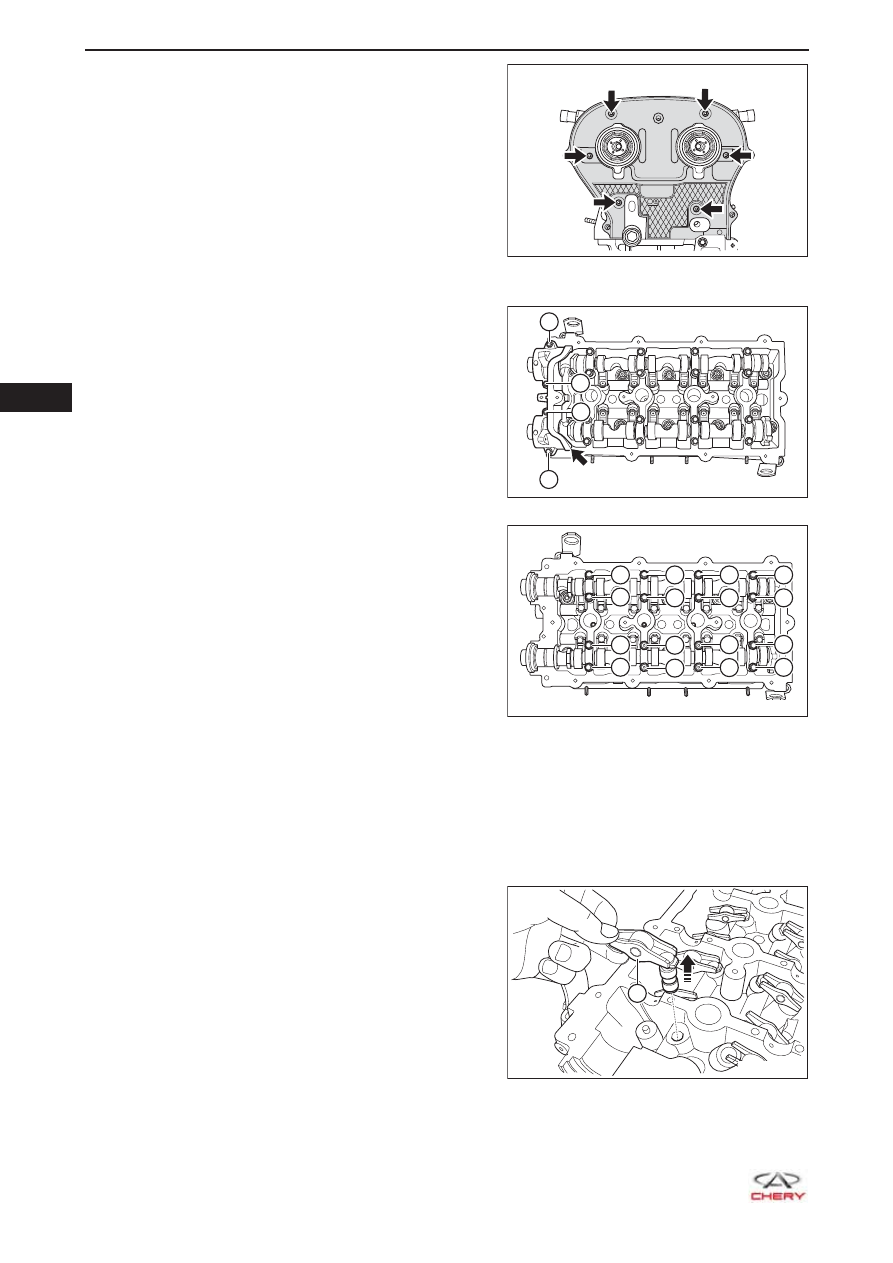

b.  Отверните 6 винтов крепления задней крышки

ремня ГРМ (указаны стрелкой) и снимите
заднюю крышку ремня ГРМ.



(Момент затяжки: 5 + 2 Н·м)

12. Выньте распределительный вал.

a.  Отверните 4 болта крепления крышки

1-го подшипника распределительного
вала в последовательности, указанной на
рисунке, и снимите крышку 1-го подшипника
распределительного вала (указана стрелкой).



(Момент затяжки: 8 + 3 Н·м)

b.  Отверните болты крепления крышки

подшипника отдельно распределительного
вала впускных/выпускных клапанов в
последовательности, указанной на рисунке,
и положите снятые крышки подшипников
распределительных валов по порядку.



(Момент затяжки: 8 + 3 Н·м)

К СВЕДЕНИЮ:



При снятии отворачивайте болты крепления поэтап-
но в последовательности, указанной на рисунке.

c.   Снимите распределительный вал впускных

клапанов и распределительный вал выпускных
клапанов.

d.   Снимите отдельно сальник распределительного

вала впускных клапанов и сальник
распределительного вала выпускных клапанов.

13. Снимите коромысло и гидротолкатель.

a.  Снимите коромысло с гидротолкателем в сборе

(1) в направлении стрелки, как показано на
рисунке.

RT21070410

RT21070420

1

2

4

3

E1

I1

I2

I3

I4

E2

E3

E4

RT21070430

2

6

5

8

7

4

3

4

3

8

7

6

5

2

1

1

RT21070440

1

  07

07-53

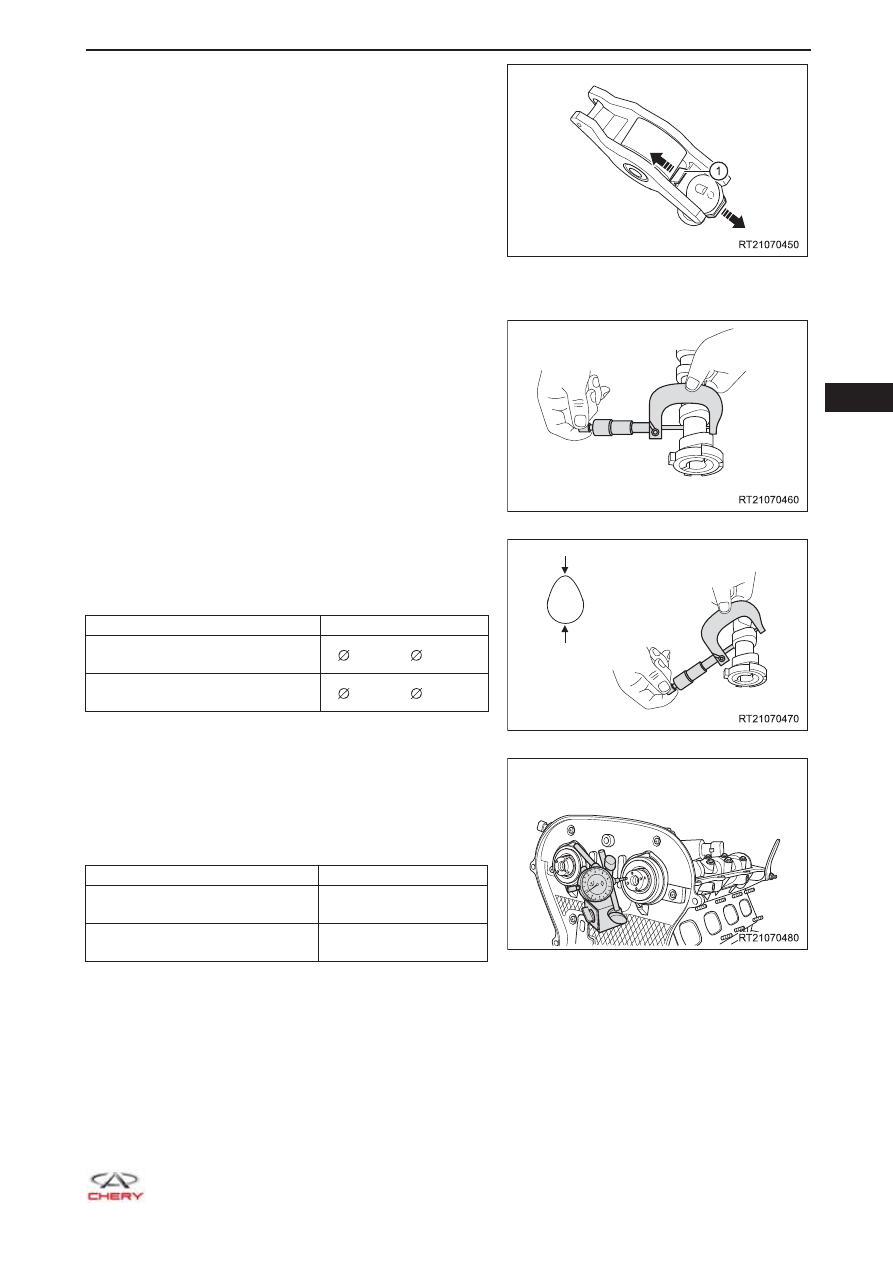

b.  Снимите пружинное кольцо (1) в направлении

стрелки, как показано на рисунке, и
разъедините коромысло и гидротолкатель.

Проверка

1.  Проверьте распределительный вал.

a.  Проверьте внешний вид.

 Проверьте, есть ли задиры на поверхности

•

подшипников и кулачков распределительно-
го вала. При наличии задиров отремонтируй-
те или замените распределительный вал.

 Проверьте, нет ли негерметичных отверстий

•

и трещин на крышке подшипника распреде-
лительного вала. При наличии негерметич-
ных отверстий или трещин замените распре-
делительный вал.

b.  Проверьте диаметр шейки распределительного

вала.



Измерьте диаметр опорных шеек
распределительного вала с помощью
микрометра для измерения наружного диаметра.

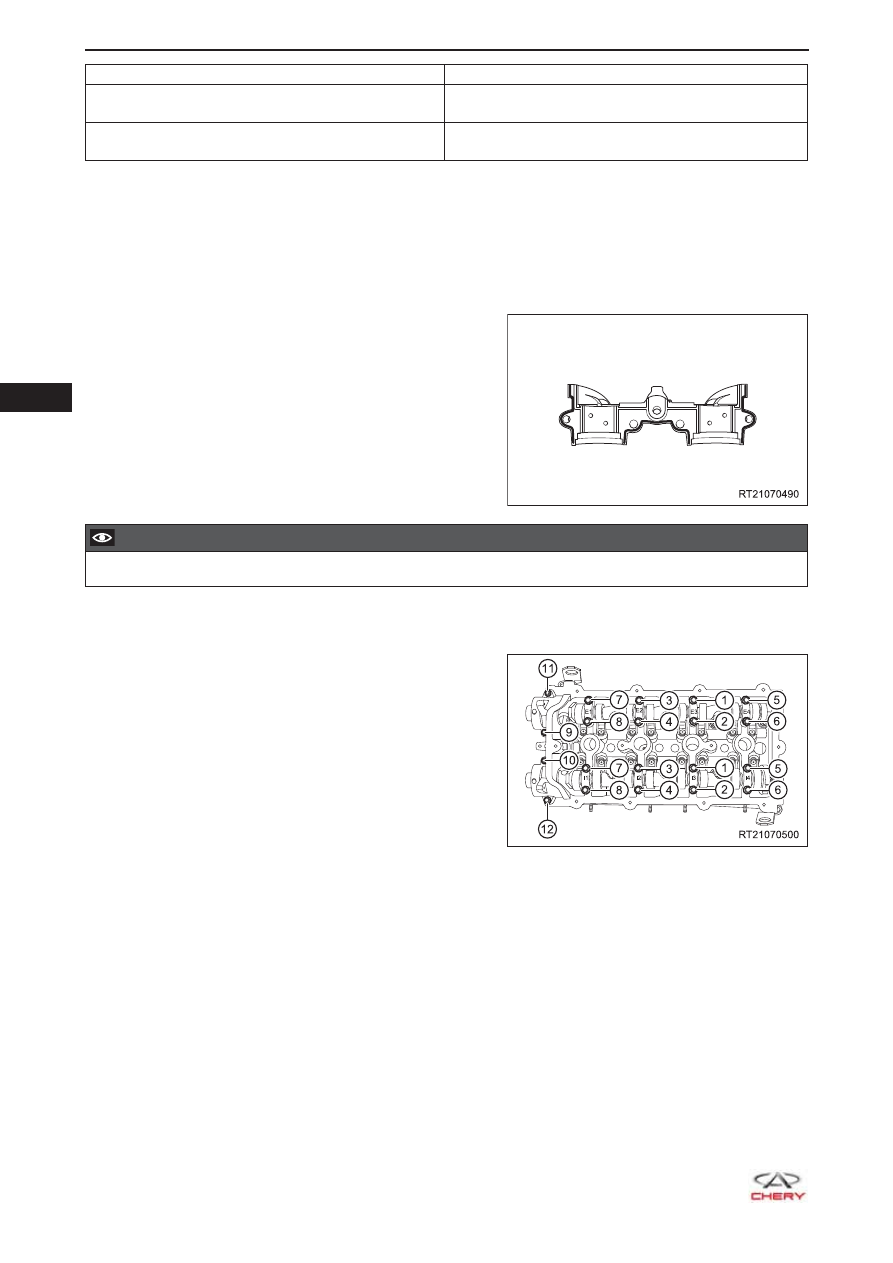

Замеряемый параметр

Значение (мм)

Шейка распределительного

вала впускных клапанов

23,947 -  23,960

Шейка распределительного

вала выпускных клапанов

23,947 -  23,960



Если диаметр опорной шейки распределительного
вала не находится в указанных пределах, замените
распределительный вал.

c.   Проверьте ход кулачка.


Измерьте ход кулачка с помощью микрометра
для измерения наружного диаметра, как
показано на рисунке.

Замеряемый параметр

Значение (мм)

Распределительный вал впуск-

ных клапанов

37,65

Распределительный вал вы-

пускных клапанов

37,06



Если ход кулачка распределительного вала не
находится в указанных пределах, замените распределительный вал.

d.   Проверьте осевой зазор распределительного вала.

Установите распределительный вал на место.

•

Введите измерительный шток стрелочного индикатора в контакт с передним торцем рас-

•

пределительного вала. Поверните шкалу стрелочного индикатора в нулевое положение.

Слегка переместите распределительный вал вперед и назад (не вращайте распредели-

•

тельный вал) и считайте значение на шкале индикатора.

       07

07-54

Замеряемый параметр

Значение (мм)

Осевой зазор распределительного вала впуск-

ных клапанов

0,15 - 0,20

Осевой зазор распределительного вала выпуск-

ных клапанов

0,15 - 0,20



Если осевой зазор распределительного вала не находится в указанных пределах, замените
распределительный вал.

Установка

1.  Очистите распределительный вал впускных клапанов, распределительный вал выпускных клапа-

нов и крышки подшипников распределительного вала.

2.  Нанесите равномерно герметик на нижнюю сторону

крышки 1-го подшипника распределительного вала,
как показано на рисунке.

  ВНИМАНИЕ

Будьте внимательны, чтобы герметик не попал в отверстие для подачи масла.

•

3.  Сначала заверните рукой болты крепления крышки подшипника распределительного вала, не

затягивая их.

4.  Затяните болты крепления крышки подшипника рас-

пределительного вала в последовательности, пока-
занной на рисунке.

5.  Установите сальники распределительного вала (

см. с. 07-38

).

6.  Установка остальных компонентов должна производиться в порядке, обратном снятию.

  07

07-55

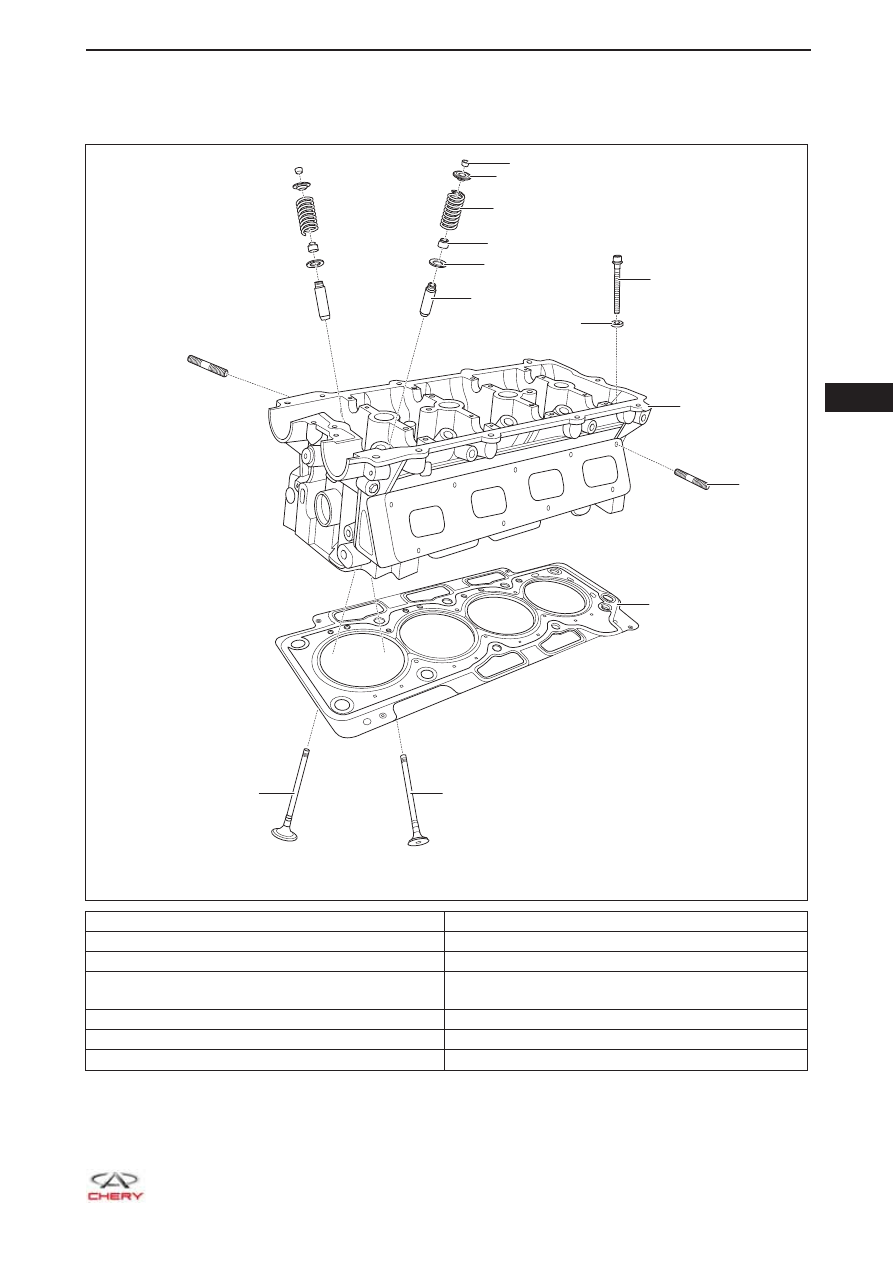

Головка блока цилиндров

Описание

RT21070510

×10

×10

×10

×8

10

11

12

9

7

1

2

3

4

5

6

8

13

1 -   Сухарь клапана

2 -   Верхняя тарелка клапанной пружины

3 -   Клапанная пружина

4 -   Маслосъёмный колпачок

5 -   Нижняя тарелка клапанной пружины

6 -   Направляющая клапана

7 -   Болт крепления головки блока цилиндров

8 -   Шайба болта крепления головки блока ци-

линдров

9 -   Головка цилиндров

10 -  Шпилька

11 -  Прокладка головки блока цилиндров

12 -  Выпускной клапан

13 -  Впускной клапан
