       07

07-56

Снятие

1.  Сбросьте давление в топливной системе (см. с. 08-10).

2.  Выключите все электрооборудование и выключите зажигание.

3.  Отсоедините «отрицательный» провод аккумуляторной батареи.

4.  Слейте охлаждающую жидкость (

см. с. 12-13

).

5.  Снимите высоковольтные провода (

см. с. 14-8

).

6.  Выверните свечи зажигания (

см. с. 14-12

).

7.  Снимите катушку зажигания (

см. с. 14-10

).

8.  Снимите термостат (

см. с. 12-19

).

9.  Снимите корпус термостата (

см. с. 12-22

).

10. Снимите топливную рампу (

см. с. 08-26

).

11. Снимите выпускной коллектор (

см. с. 11-7

).

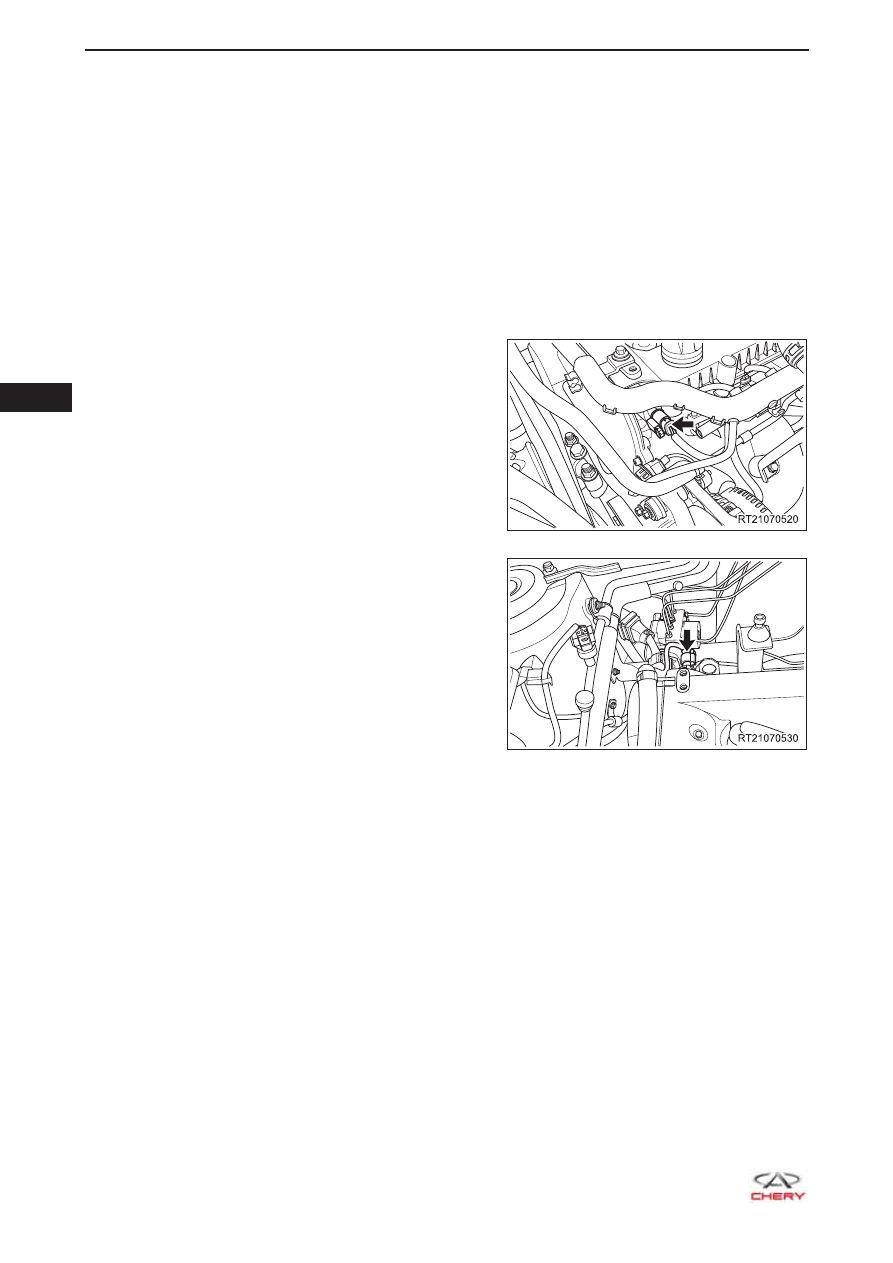

12. Отсоедините разъем клапана управления системы

VVT на стороне впуска (указан стрелкой).

13. Отсоедините разъем клапана управления системы

VVT на стороне выпуска (указан стрелкой).

14. Снимите дроссельную заслонку с электронным управлением (

см. с. 10-20

).

15. Снимите впускной коллектор (

см. с. 10-24

).

16. Снимите ремень привода навесных агрегатов (

см. с. 07-23

).

17. Для вывешивания двигателя воспользуйтесь устройством для выравнивания двигателя.

18. Снимите ремень ГРМ (

см. с. 07-28

).

19. Снимите крышку головки блока цилиндров (

см. с. 07-46

)

20. Снимите муфту регулирования фаз газораспределения на выпуске (

см. с. 07-50

).

21. Снимите муфту регулирования фаз газораспределения на впуске (

см. с. 07-51

).

22. Снимите заднюю крышку ремня ГРМ (

см. с. 07-51

).

  07

07-57

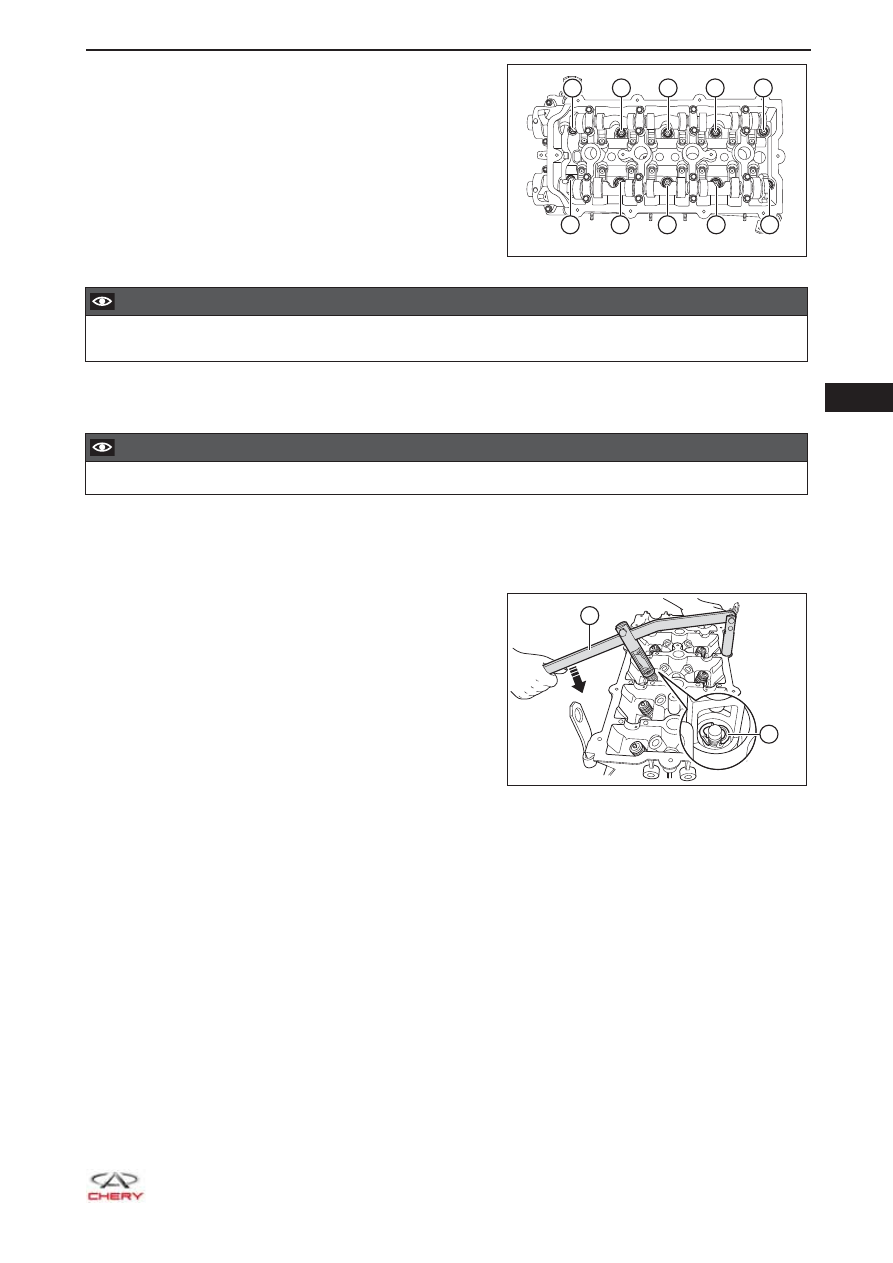

23. С помощью подходящего гаечного ключа поверните

распределительные валы для впускных и выпускных
клапанов в надлежащее положение и отверните бол-
ты крепления головки блока цилиндров в последо-
вательности от (1) до (10), как показано на рисунке.

  ВНИМАНИЕ

Несоблюдение указанной последовательности отворачивания болтов крепления приведет к

•

деформации головки блока цилиндров.

24. Снимите головку блока цилиндров и прокладку головки блока цилиндров.

  ВНИМАНИЕ

Замените

•

прокладку головки блока цилиндров на новую.

Разборка

1.  Снимите распределительный вал (

см. с. 07-52

).

2.  Снимите коромысло и гидротолкатель (

см. с. 07-52

).

3.  С помощью специального инструмента (рассухари-

ватель) (1) сожмите клапанную пружину и гибким
магнитным стержнем извлеките сухарь клапана (2).

RT21070540

3

7

6

2

4

8

9

5

1

10

RT21070550

2

1

       07

07-58

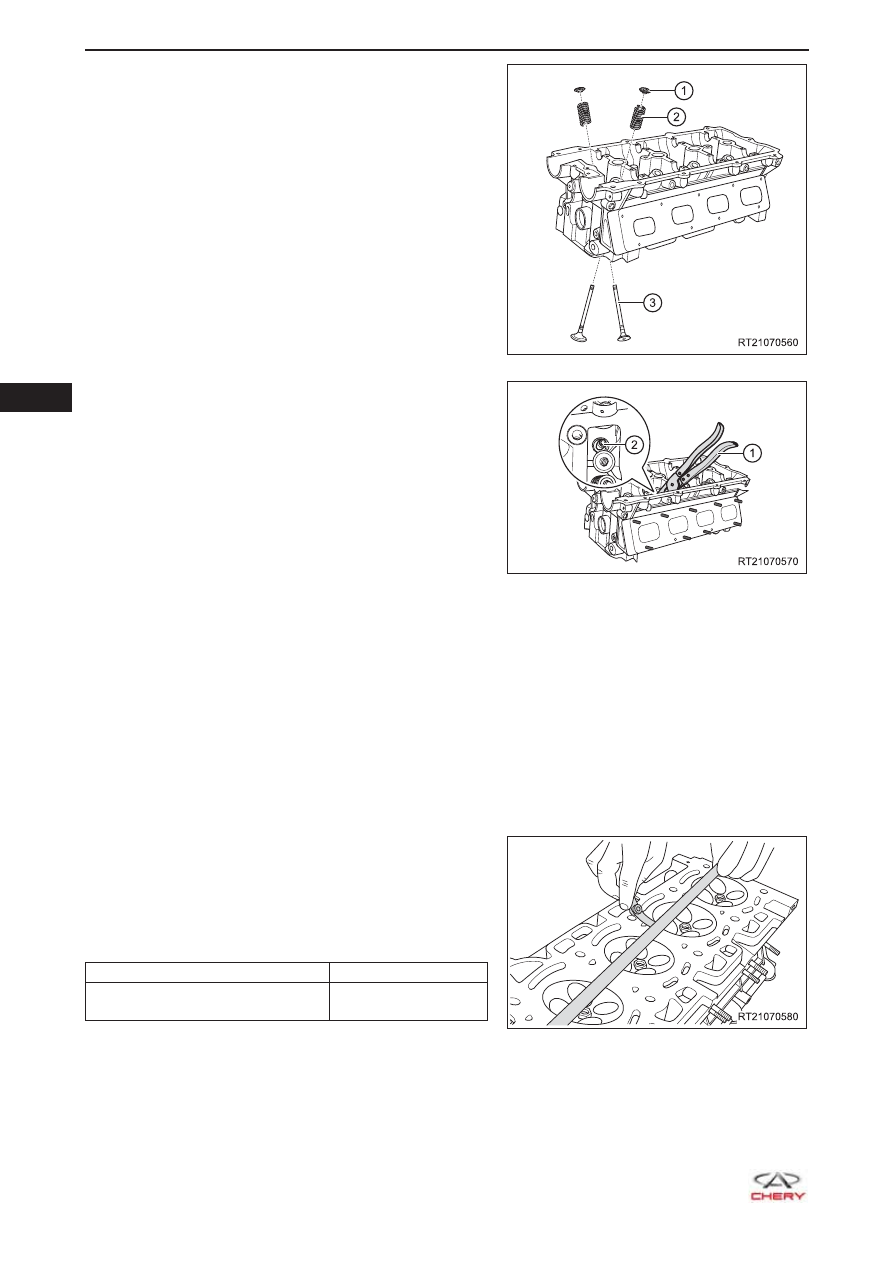

4.  Снимите верхнюю тарелку клапанной пружины (1),

клапанную пружину (2) и клапан с головки блока ци-
линдров.

5.  Снимите маслосъемный колпачок (1) с помощью

приспособления для снятия маслосъемных колпач-
ков (1).

6.  С помощью гибкого магнитного стержня снимите нижнюю тарелку клапанной пружины.

Проверка

1.  Проверьте головку блока цилиндров.

a.  Проверьте внешний вид.



Проверьте, есть ли задиры на поверхности шеек подшипников распределительного

•

вала.

 Удалите нагар и отложения лака внутри направляющих клапанов с помощью очистителя

•

направляющих клапанов.

 Убедитесь в том, что сухарь клапана может свободно перемещаться и вращаться в своем

•

гнезде.

b.  Проверьте плоскостность головки блока

цилиндров.



С помощью точной поверочной линейки и
плоского щупа проверьте плоскостность головки
блока цилиндров. Отклонение от плоскостности
головки блока цилиндров не должно превышать
0,04 мм.

Замеряемый параметр

Значение (мм)

Допустимое отклонение от пло-

скости головки цилиндров

0,04



Если отклонение от плоскостности головки
блока цилиндров не соответствует указанному
значению, отремонтируйте или замените ее.

07-59

  07

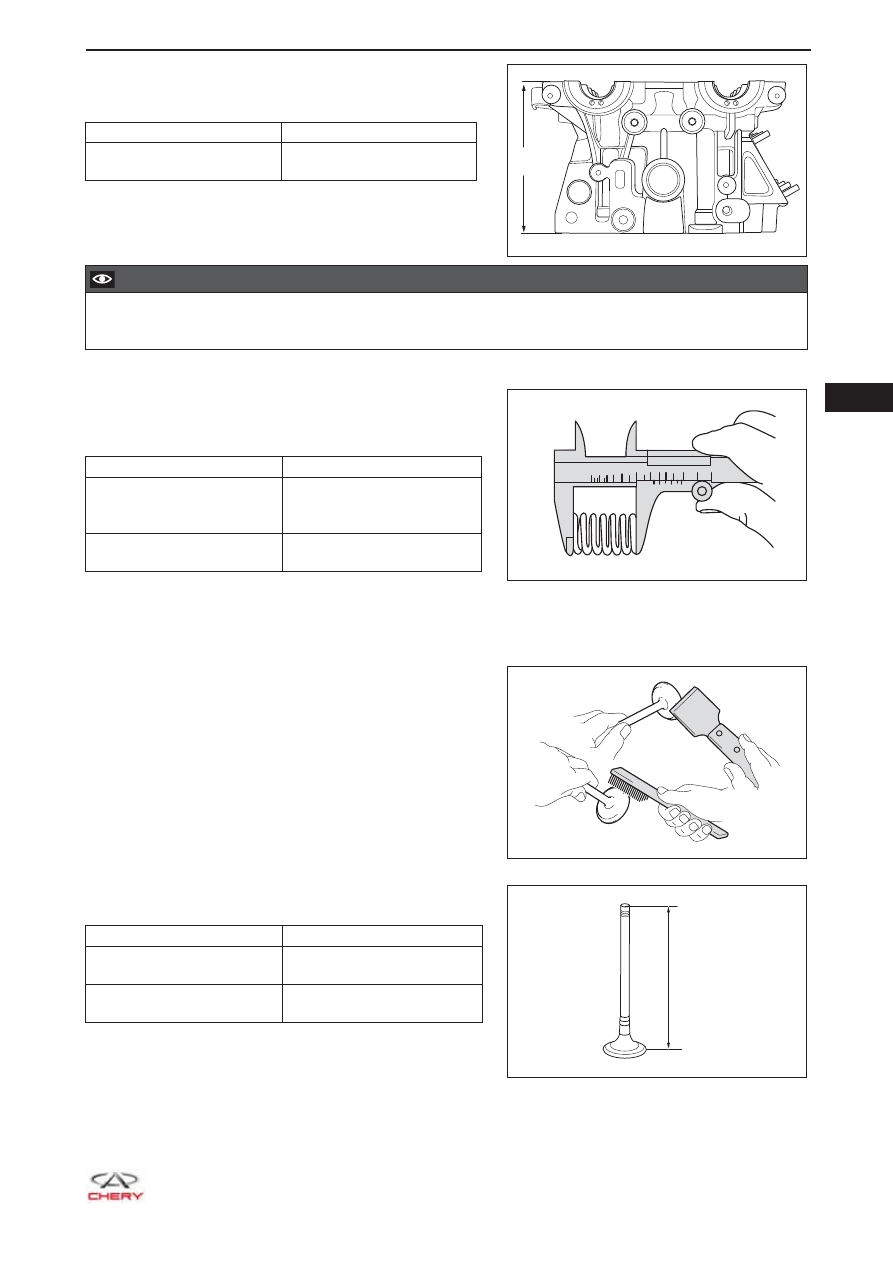

c.   Проверьте высоту головки блока цилиндров.


С помощью точной поверочной линейки
измерьте высоту головки блока цилиндров.

Замеряемый параметр

Значение (мм)

Высота головки блока

цилиндров

97



Если высота головки блока цилиндров не соответ-
ствует указанному значению, замените ее.

  ВНИМАНИЕ

При замене головка блока цилиндров должна быть полностью оснащена клапанами, уплотне-

•

ниями, пружинами, гнездами пружин, сухарями, гидротолкателями и распределительными ва-
лами.

2.  Проверка клапанных пружин.



Измерьте с помощью штангенциркуля длину клапан-
ной пружины в свободном состоянии и при нагруже-
нии усилием от 249 до 271 Н.

Замеряемый параметр

Значение (мм)

Длина клапанной пружи-

ны в свободном состоя-

нии

47,70

Длина клапанной пружи-

ны при нагружении

41



Если длина клапанной пружины не соответствует ука-
занным значениям, замените клапанную пружину.

3. Проверка

клапана.

a. Очистите

клапан.

 Удалите нагар с головки клапана с помощью

•

скребка.

 Полностью очистите клапан, используя про-

•

волочную щетку.

b.  Проверка высоты клапана.


Измерьте микрометром высоту клапана.

Замеряемый параметр

Значение (мм)

Высота впускного клапа-

на

107,998

Высота выпускного кла-

пана

106,318



Если измеренная высота меньше указанных значе-
ний, замените клапан.

a

RT21070581

RT21070582

RT21070583

RT21070584

Общая высота
