       07

07-44

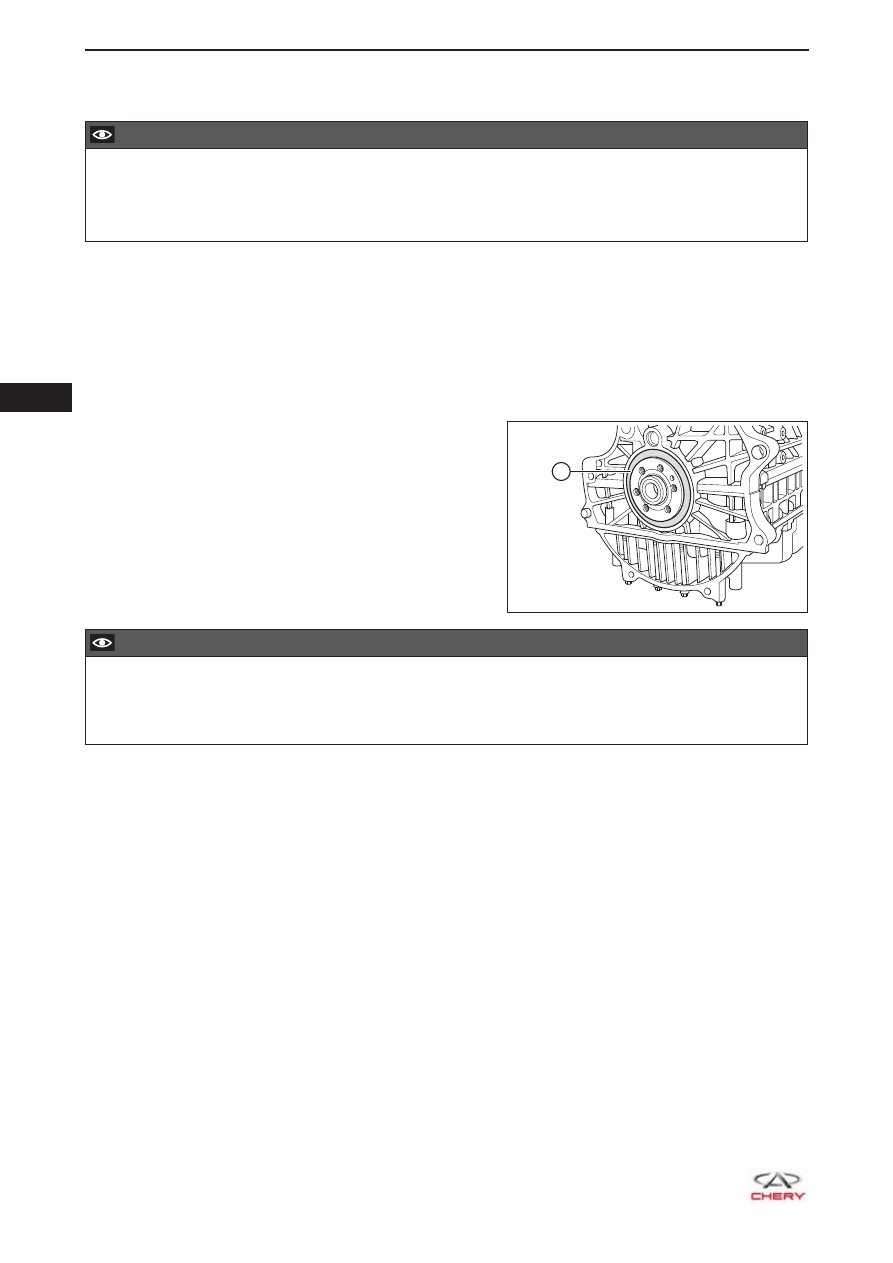

Задний сальник коленчатого вала

Снятие

  ВНИМАНИЕ

Во избежание несчастных случаев требуется при выполнении ремонта надевать средства за-

•

щиты для обеспечения безопасности.

При демонтаже и установке будьте осторожны, чтобы не поцарапать лакокрасочное покрытие

•

кузова.

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите коробку передач (

см. с. 17-21

 для автомобиля с механической коробкой передач,

см. с. 18-130

 для автомобиля с вариатором).

4.   Снимите сцепление в сборе (

см. с. 19-14

).

5.  Снимите маховик (

см. с. 07-42

).

6.  Снимите задний сальник коленчатого вала.

a.  С помощью отвертки, обернутой защитной ленты,

снимите задний сальник коленчатого вала (1).

  ВНИМАНИЕ

Будьте осторожны, чтобы при снятии сальника не повредить окружающие детали и держатель

•

сальника.

Будьте осторожны, чтобы не повредить прокладку масляного поддона при снятии корпуса за-

•

днего сальника.

1

RT21070300

  07

07-45

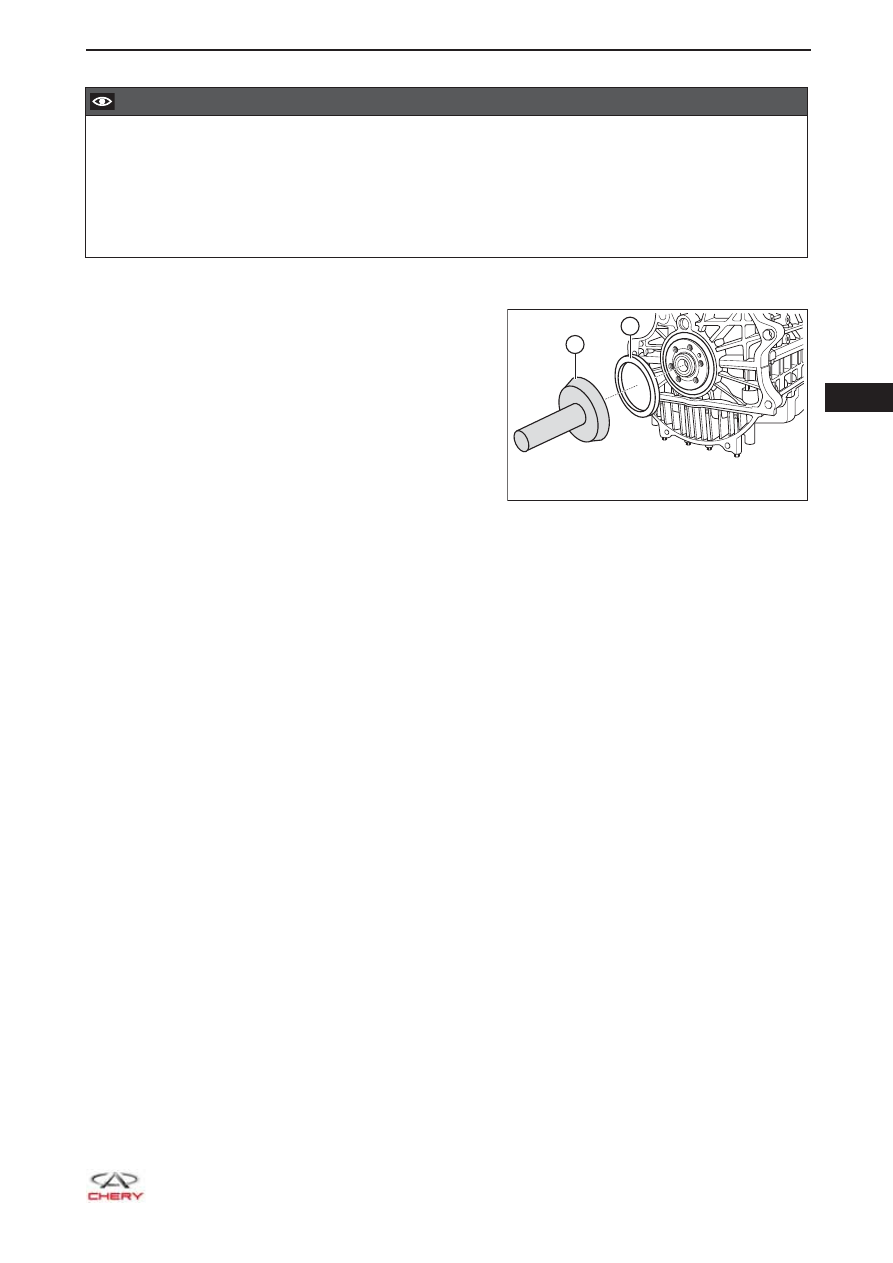

Установка

  ВНИМАНИЕ

Перед установкой очистите от загрязнений держатель сальника и внутреннюю стенку.

•

Перед установкой проверьте сальник на наличие повреждений. При наличии любого поврежде-

•

ния замените его.

Соблюдайте осторожность, чтобы при установке не повредить кромку заднего сальника колен-

•

чатого вала.

Будьте осторожны, чтобы не повредить держатель сальника при установке.

•

1.  Замените задний сальник коленчатого вала.

2.  С помощью приспособления для установки заднего

сальника коленчатого вала (1) установите сальник
(2) стороной с номером детали наружу.

К СВЕДЕНИЮ:



Нанесите моторное масло на кромку заднего саль-
ника или шейку коленчатого вала для заднего саль-
ника.

3.  Установка должна производиться в порядке, обратном снятию.

RT21070301

1

2

       07

07-46

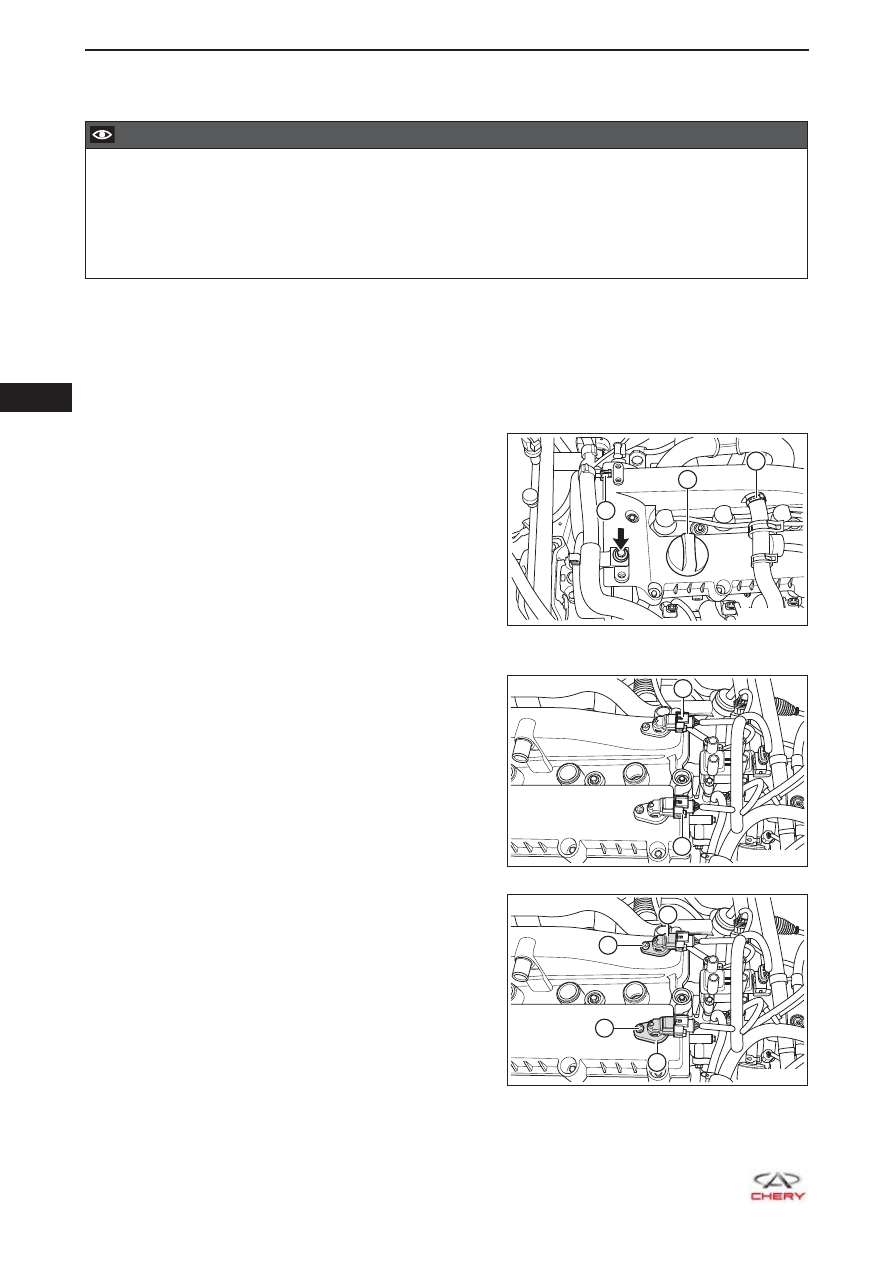

Клапанная крышка

Снятие

  ВНИМАНИЕ

Удалите сжатым воздухом загрязнения и посторонние частицы с верхней поверхности крышки

•

головки блока цилиндров.

Во избежание несчастных случаев требуется при выполнении ремонта надевать средства за-

•

щиты для обеспечения безопасности.

При демонтаже и установке будьте осторожны, чтобы не поцарапать лакокрасочное покрытие

•

кузова.

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите защитный кожух двигателя (

см. с. 10-10

).

4.  Снимите крышку клапанного механизма.

a.  Отверните болт крепления жгута проводов двигателя (указан стрелкой).


(Момент затяжки: 7 ± 1 Н·м)

b.  Снимите хомут (1) крепления жгута проводов

двигателя к крышке головки блока цилиндров.

c.   Поверните крышку маслозаливной горловины

(2) против часовой стрелки, чтобы снять ее.

d.   Снимите хомут (3) и отсоедините шланг

системы вентиляции картера двигателя от
крышки головки блока цилиндров.

e.   Снимите высоковольтные провода (

см. с. 14-8

).

f.   Отсоедините разъем (1) датчика положения

распределительного вала впускных
клапанов (1) и разъем (2) датчика положения
распределительного вала выпускных клапанов (2).

g.   Отверните болт крепления (1) датчика

положения распределительного вала впускных
клапанов и снимите датчик положения
распределительного вала впускных клапанов (2)
с крышки головки блока цилиндров.



(Момент затяжки: 8 ± 0,5 Н·м)

h.   Отверните болт крепления (3) датчика

положения распределительного вала выпускных
клапанов и снимите датчик положения
распределительного вала выпускных клапанов
(4) с крышки головки блока цилиндров.



(Момент затяжки: 8 ± 0,5 Н·м)

2

3

1

RT21070310

1

2

RT21070320

RT21070330

3

1

4

2

  07

07-47

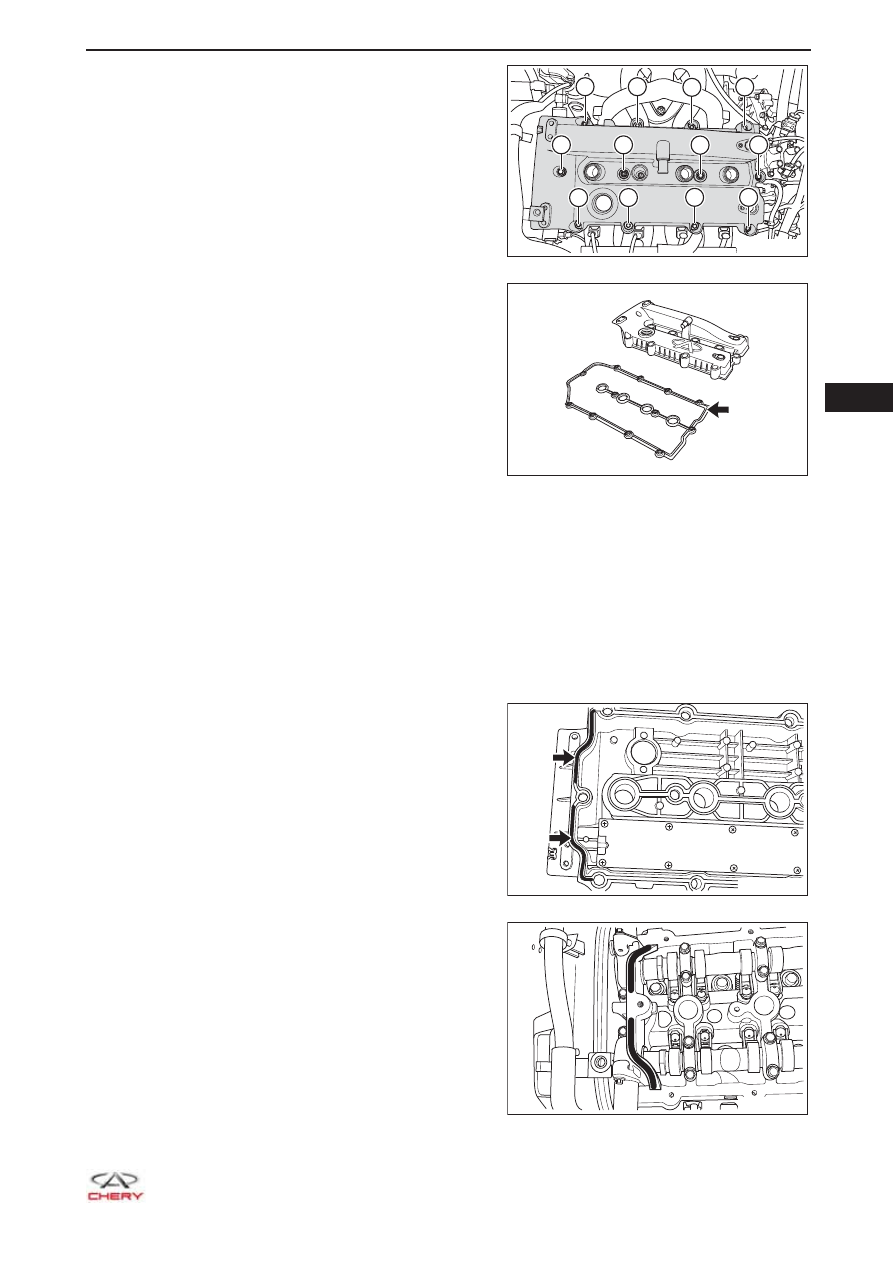

i.   Отверните 12 болтов крепления крышки головки

блока цилиндров в последовательности,
показанной на рисунке.



(Момент затяжки: 8 + 3 Н·м)

j.  Снимите прокладку головки блока цилиндров

(указана стрелкой) с крышки головки блока
цилиндров.

5.  Снимите задний правый кронштейн и задний левый кронштейн защитного кожуха с крышки го-

ловки блока цилиндров.

Установка

1.  Удалите скребком остатки герметика с крышки 1-го подшипника распределительного вала и

крышки головки блока цилиндров.

2.  Замените прокладку крышки головки блока цилиндров.

3.  Установите прокладку головки блока цилиндров в

канавку крышки головки блока цилиндров.

К СВЕДЕНИЮ:



Перед установкой прокладки крышки головки бло-
ка цилиндров нанесите герметик в места канавки
крышки головки блока цилиндров, показанные на
рисунке. При установке прокладки не допустите ее
выпадения из канавки.

4.  Нанесите герметик на поверхность контакта крышки

1-го подшипника распределительного вала с крыш-
кой головки блока цилиндров в овальных зонах, как
показано на рисунке.

4

8

5

11

12

10

9

3

7

6

2

1

RT21070340

RT21070350

RT21070360

RT21070370
