13.  Screw off the bearing retainer bolts with

a  hexagonal  socket  wrench  and  remove
the bearing retainer;























Figure 13



14.  Take  out  the  adjusting  washer  for  rear

output shaft bearing by using a caliper;























Figure 14



15.  Similarly,  take  out  the  adjusting  washer

for rear input shaft bearing;























Figure 15









CHERY A520 SERVICE MANUAL                                QR519 TRANSMISSION

13


16.  Screw  off  the  gearshift  mechanism

housing bolts;























Figure 16



17.  Screw  off  the  shifting  finger  locating

base;























Figure 17



18.  Remove  the  backup  lamp  switch;  now,

you  can  directly  pull  the  control
mechanism

assembly

out

of

the

transmission housing;























Figure 18









CHERY A520 SERVICE MANUAL                                QR519 TRANSMISSION

14

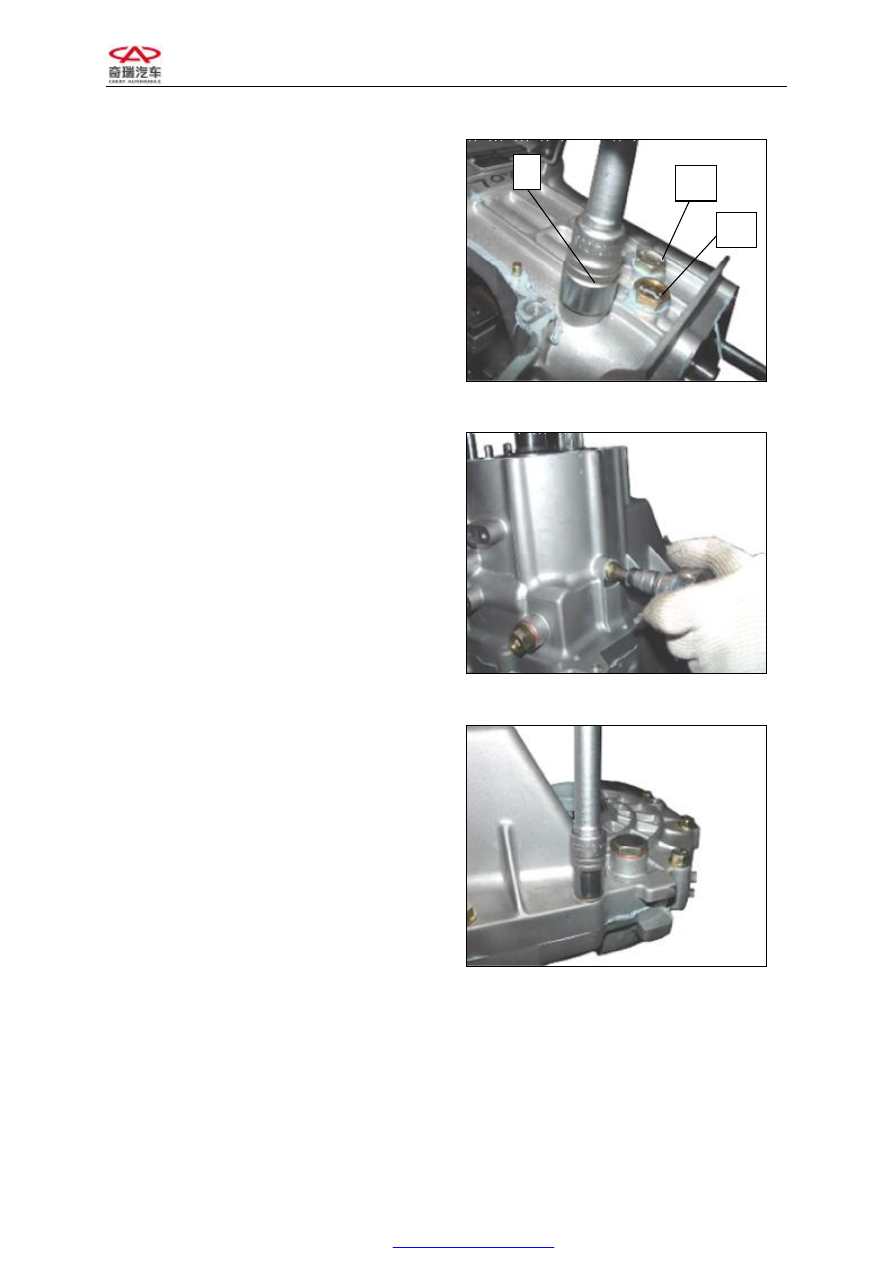

19.  Screw  out  the  three  fixing  bolts  as

shown  in  Figure  19  (1.  The  5th/reverse
shift  fork  locating  base;  2.  The  3rd/4th
shift  fork  locating  base;  3.  The  1st/2nd
shift  fork  locating  base).  Note:  the  bolt
to the  1st/2nd  shift  fork  locating  base  is
relatively long;























Figure 19



20.  Screw  off  the  idler  gear  shaft  fixing

screw  with  the  hexagonal  socket
wrench;























Figure 20



21.  Screw  off  the  transmission  housing

bolts;























Figure 21





3

2

1





CHERY A520 SERVICE MANUAL                                QR519 TRANSMISSION

15



22.  Screw off the clutch housing bolts;























Figure 22



23.  Manually  lift  up  the  transmission

housing

so

as

to

suspend

the

transmission  assembly  and  then  use  the
copper  bar  to  hit  the  input  and  output
shafts;  and  remove  the  transmission
housing as well as the 5th collar;























Figure 23



24.  Remove the reverse idler gear assembly;























Figure 24
