CHERY A520 SERVICE MANUAL                                QR519 TRANSMISSION

4

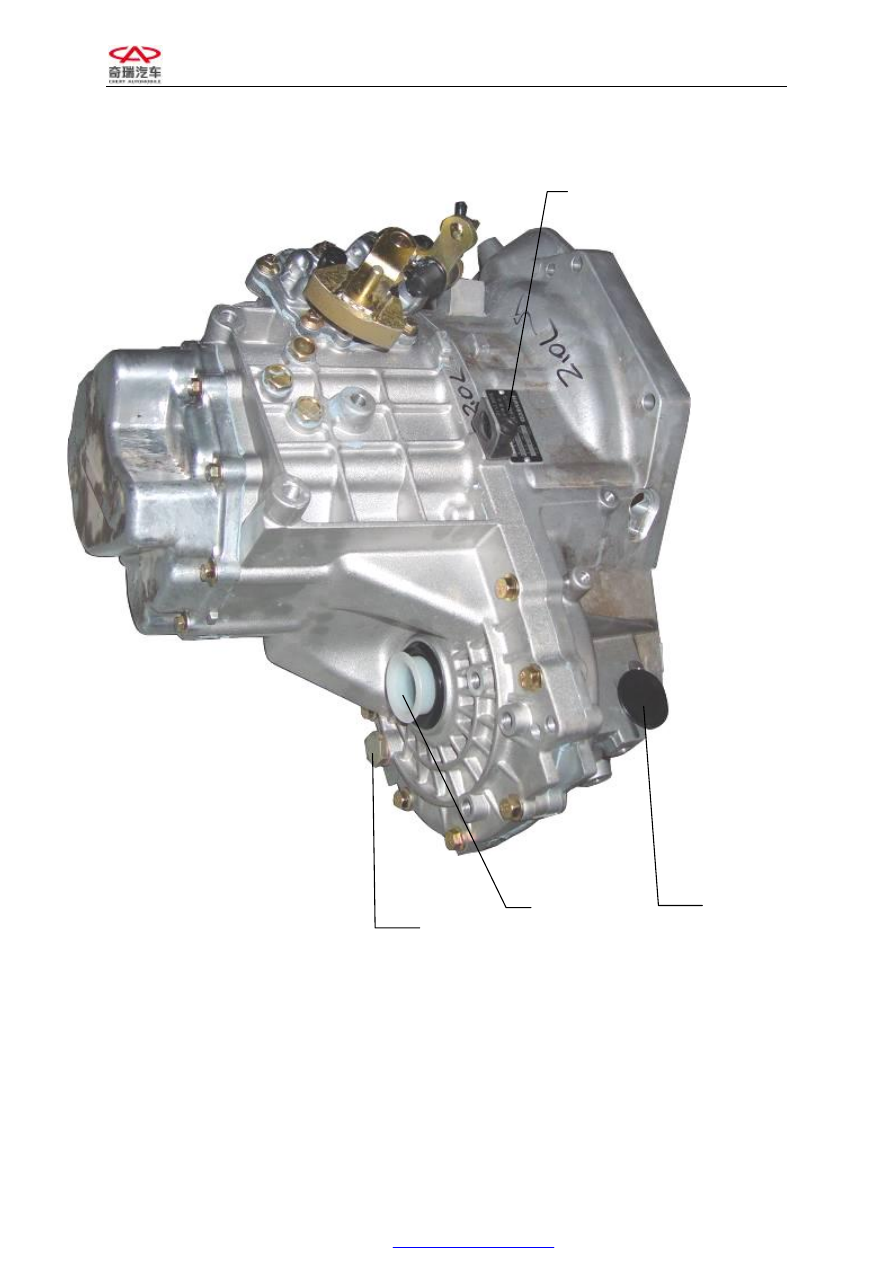

Lifting Eye

Drain Plug

Blanking Cover

Differential Oil Seal

Blanking Cover

For Odometer

CHERY A520 SERVICE MANUAL                                QR519 TRANSMISSION

5

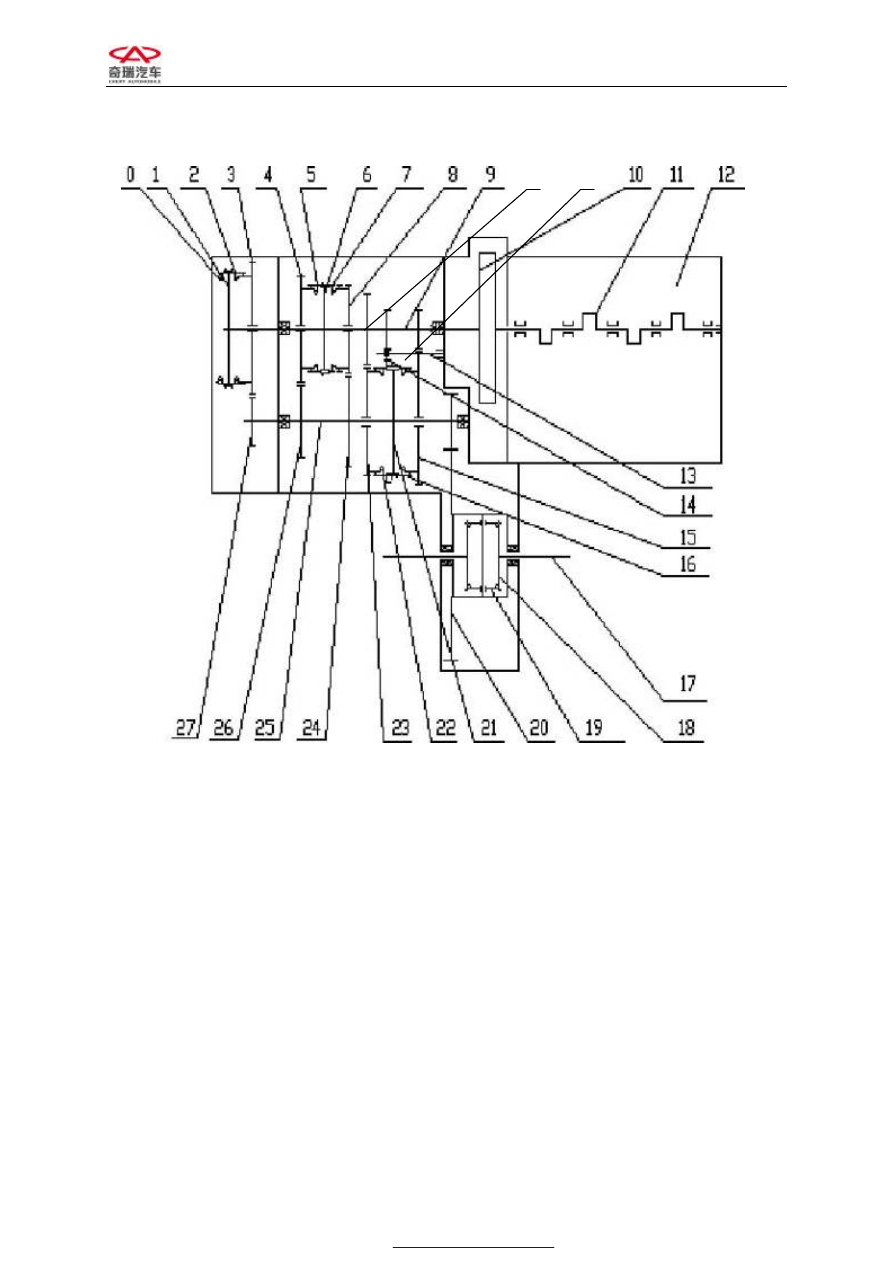

II FUNCTIONAL DIAGRAM OF ASSEMBLY





















































0. Synchronizer Ring -Reverse Synchronizer
1. 5th Synchronizer
2. 5th Synchronizer Ring
3. 5th Driving Gear
4. 4th Driving Gear
5. 4th Synchronizer Ring
6. 3rd-4th Synchronizer
7. 3rd Synchronizer Ring
8. 3rd Driving Gear
9. Input Shaft
10. Clutch
11. Crankshaft
12. Engine
13. Idler Gear Shaft
14. Idler Gear

15. 1st Driven Gear
16. 1st Synchronizer Ring
17. Axle Shaft
18. Side Gear
19. Planetary Gear
20. Final Drive Driven Gear
21. 1st-2nd Synchronizer
22. 2nd Synchronizer Ring
23. 2nd Driven Gear
24. 3rd Driven Gear
25. Output Shaft
26. 4th Driven Gear
27. 5th Driven Gear
28. 2nd Driving Gear
29. 1st Driving Gear

28

29

CHERY A520 SERVICE MANUAL                                QR519 TRANSMISSION

6

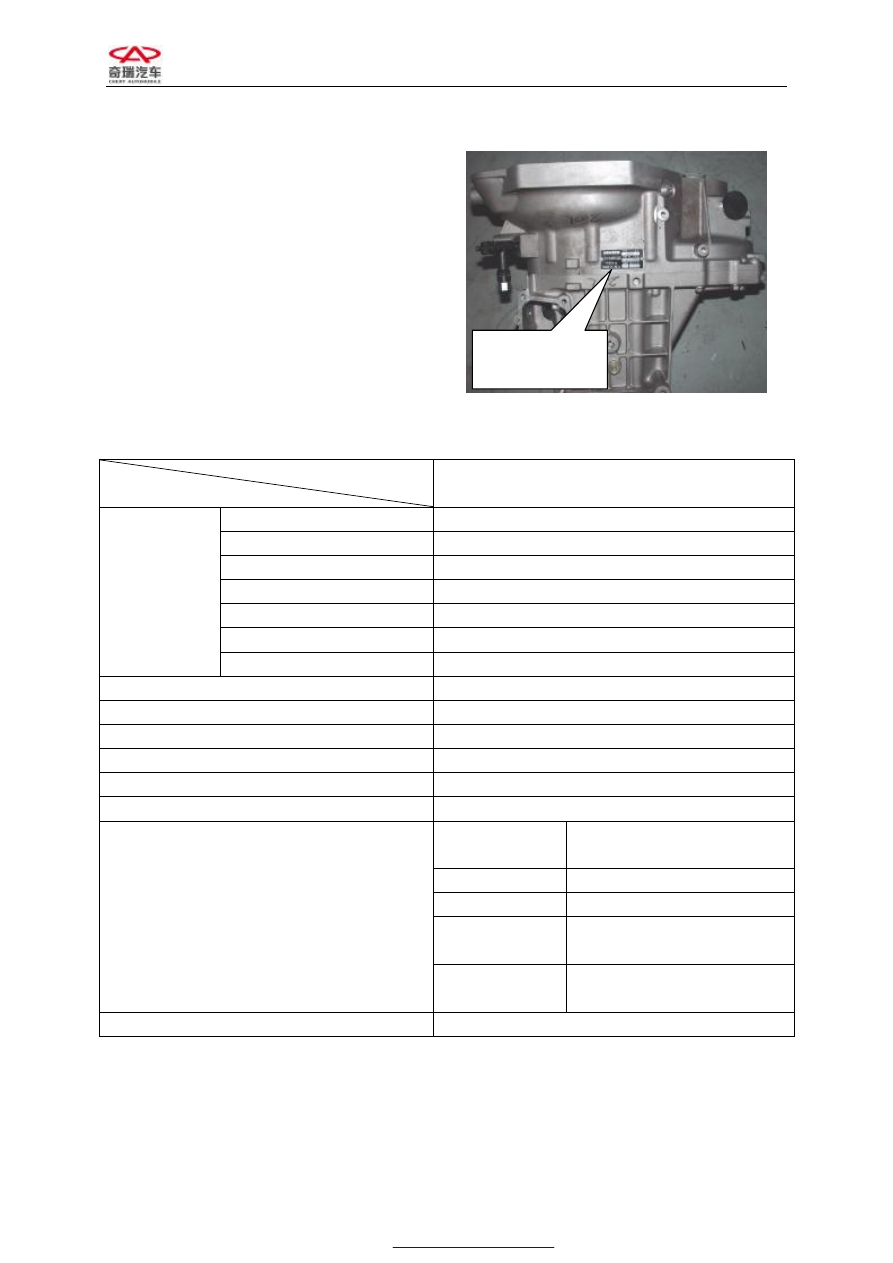

III TRANSMISSION SERIAL NUMBER

The  transmission  serial  number  is  inscribed
on  the  transmission  nameplate  close  to  the
gear  shift  mechanism  on  top  of  the
transmission, i.e. the third row of data on the
nameplate  (as  shown  in  the  right-hand
figure).



IV TECHNICAL PARAMETERS

                                          Model
Parameter

QR519MHA

Final transmission ratio

67：16=4.2

1st gear

39：11=3.546

2nd gear

43：21=2.048

3rd gear

35：26=1.346

4th gear

36：35=0.972

5th gear

38：31=0.816

Gear ratio

(Z2:Z1)

Reverse gear

40：12=3.333

Transmission oil type

API    75W-90 GL-4    gear oil

Transmission oil volume

2.1L

Rated torque

190 N·m

Rated speed

5500 r/min

Rated power

95 KW

Center distance

72 mm

Number of

teeth

18

Modulus

1.0583

Pressure angle

37.5

o



Major diameter

φ20.1

0

25

.

0

−



Input shaft spline

Minor diameter

φ17.67

0

16

.

0



Outline dimensions

388.2X474.6X263.5



Transmission Serial

Number Location

CHERY A520 SERVICE MANUAL                                QR519 TRANSMISSION

7

V TIGHTENING TORQUE FOR ASSEMBLY

Name

Torque for

assembly

(N·M)

Differential bolt M10X1.25

93.2 – 104.9

Drain plug assembly M18X1.5-6h

29.4 – 49

Oil-limiting plug M18X1.5-6h

29.4 – 49

Bolt for oil retainer & oil-receiving trough assembly M6 X12

6.9 – 9.8

5th-reverse return spring seat retainer bolt M6 X12

6.9 – 9.8

Reverse shift arm bracket bolt M8

14.7 – 21.5

Screw  plug  for  fixing  1st-2nd,  3rd-4th  and  5th-reverse  fork  shafts

M10X1.25-6h

6.9 – 9.8

Fixing bolt for idler gear shaft M8X1.25-6h

22 – 26

Assembly bolt for clutch and transmission housings M8X40

14.7 – 21.5

Socket head cap screw for rear bearing retainer M6X1-6h

9.5 – 12

Stud bolt for left mounting bracket M10

19.6 – 29

Gland nut for 5th driven gear M16X1.5-6h

88.9 – 108.5

Friction ball blanking cover for 5th shift fork M10X1-6h

5.8 – 8.8

Bolt for connecting rear cover and transmission housing M6-6h

6.9 – 9.8

Clutch release lever bolt M8X35

29.4 – 49

Bolt  for  connecting  gearshift  mechanism  and  transmission  housings

M8X1.25-6h

14.7 – 21.5

Bolt for connecting gear selector arm and its bracket M8X75

14.7 – 21.5

Backup lamp switch assembly M14X1.5-8g

29.4 – 49

Odometer fixing bolt M6X16

6.9 – 9.8

Blanking cover for multifunctional switch sample block M8X1.25-6h

14.7 – 21.5

Lock screw for reverse gear M8X1.25-6h

14.7 – 21.5

Stud bolt for front end surface of clutch housing M10X35

19.6 – 29

Assembly stud bolt for clutch and transmission housings M8

14.7 – 21.5

Stud bolt for connecting rear cover and transmission housing M6-6h

6.9 – 9.8

Fixing bolt for gearshift mechanism M10X1.25-6h

19.6 – 29
