CHERY A21 SERVICE MANUAL



MECHANISM OF 2.0NALC ENGINE

45

mount  the  water  pipe  and  insert  electric
connector.

8 Replace coolant pump

8.1



Needed tools and auxiliary materials

A  box  sleeve  wrench,  a  set  of  open  end
wrench, allen wrench, coolant

8.2



Removal

1)



Remove  the  engine  timing  belt. （see
“engine timing calibration” for details.）

2)

Loosen  the  engine  water  exhaust  pipe,
and exhaust coolant.

3)



Removal the coolant pump.

8.3



Installation

The  installing  steps  are  reverse  to  those  for
removal.

Infuse enough coolant after installation.

Note: Do not splash the coolant on the timing
belt and skin.





CHERY A520 SERVICE MANUAL                                QR519 TRANSMISSION

1

QR519 TRANSMISSION SERVICE MANUAL

CHERY A520 SERVICE MANUAL                                QR519 TRANSMISSION

2

CONTENTS

I OUTSIDE VIEW AND FUNCTIONAL DIAGRAM OF ASSEMBLY .......................... 3

II FUNCTIONAL DIAGRAM OF ASSEMBLY................................................................ 5

III TRANSMISSION SERIAL NUMBER ......................................................................... 6

IV TECHNICAL PARAMETERS ..................................................................................... 6

V TIGHTENING TORQUE FOR ASSEMBLY ................................................................ 7

VI DISASSEMBLY PROCEDURE & NOTICE ............................................................... 8

VII STRUCTURAL DISASSEMBLY DIAGRAM .......................................................... 17

VIII TRANSMISSION ASSEMBLY & NOTICE............................................................ 37

IX AIR EXHAUST METHOD OF HYDRAULIC CLUTCH ......................................... 37

X USE/OPERATION METHOD & NOTICE ................................................................. 38

XI COMMON FAULTS & TROUBLESHOOTING ....................................................... 39

XII LIST OF WEARING PARTS..................................................................................... 40

CHERY A520 SERVICE MANUAL                                QR519 TRANSMISSION

3

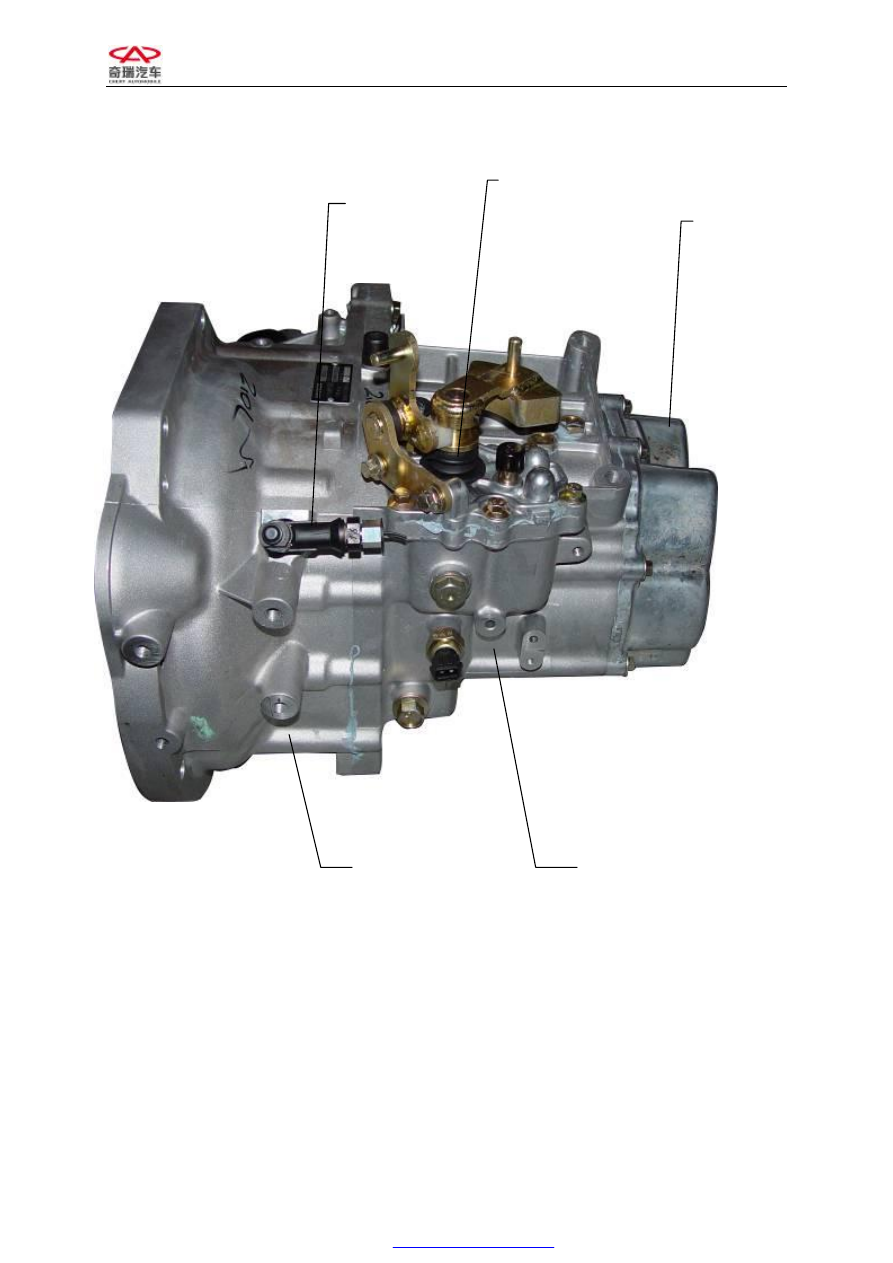

I OUTSIDE VIEW AND FUNCTIONAL DIAGRAM OF ASSEMBLY

Gear  Shift  Mechanism

Assembly

Rear Cover

Assembly

Transmission  Housing

Assembly

Quick Coupler

For Release

Bearing

Clutch Housing

Assembly
