CHERY A21 SERVICE MANUAL



MECHANISM OF 2.0NALC ENGINE

29

2 Replace the engine oil strainer

2.1



Needed tools and auxiliary materials

10#  open  end  wrench,  10#,  15#,  17#  sleeve,
ratchet  wheel  and  ratchet  rod,  Le  Tai  5901
Glue, engine oil

2.2



Process of replacement

2.2.1



Process of removal

1)



Remove  the  oil  pan.（See  “replace  oil
pan” for details）

2)



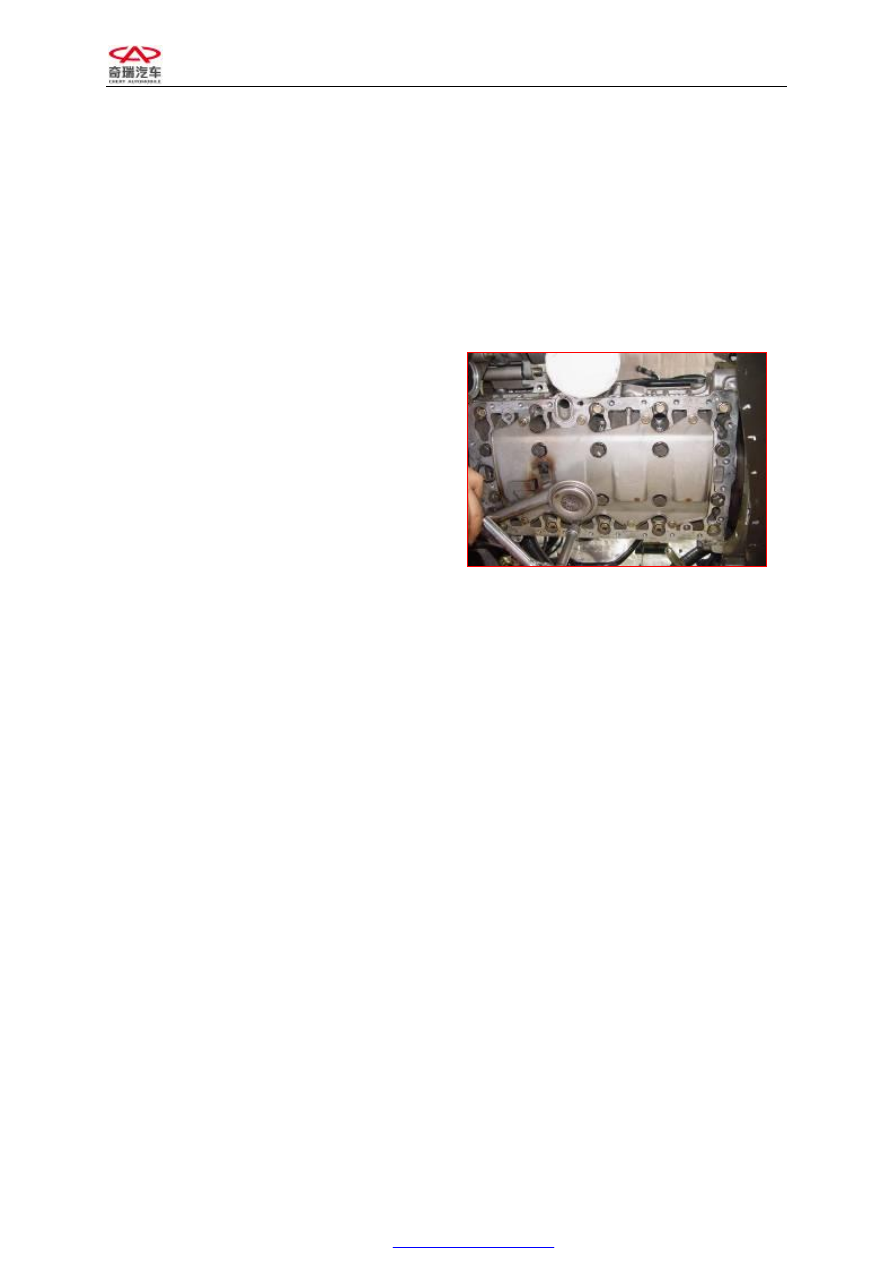

Remove  the  connecting  bolt  between
engine  oil  strainer  and  frame  with  10#
sleeve wrench.（total 8 bars）



3)



Draw  out  the  engine  oil  strainer
carefully.

2.2.2



Installation

1)



Spin  the  nozzle  of  engine  oil  strainer
into the frame carefully.

2)



Mount  the  8  bolts  for  the  strainer  and
fasten them.

Note:  the  bolts  should  be  mounted  with  Le
Tai 243 glue.

Torque: 8±3Nm

3)



Install  oil  pan  (See  “installation  of  oil
pan” for details).





CHERY A21 SERVICE MANUAL



MECHANISM OF 2.0NALC ENGINE

30



3



Replace  the  piston,  piston  ring,  piston
pin and connecting rod bearing

3.1



Needed tools and auxiliary materials

10#  open  end  wrench,  10#,  15#,  17#  sleeve,
ratchet  wheel  and  ratchet  rod,  Le  Tai  5901
Glue, engine oil, torque wrench Special tools
for  installing  piston,  feeler  gauge,  clearance
gauge, micrometer caliper

3.2



Process of replacement

3.2.1



Process of removal

1)



Dismantle

the

timing

belt

(see

“dismantle  the  timing  belt”  in  the
section  of  “replacement  of  engine
timing belt” for details).

2)



Remove the oil pan（see REPLACE OIL
PAN for details.

3)



Remove

the

cylinder

head.

(see

“removal of cylinder head” for details).

4)



Dismantle  the  engine  oil  strainer  (see
the  “replacement  of  engine  oil  strainer”
for details).



5)



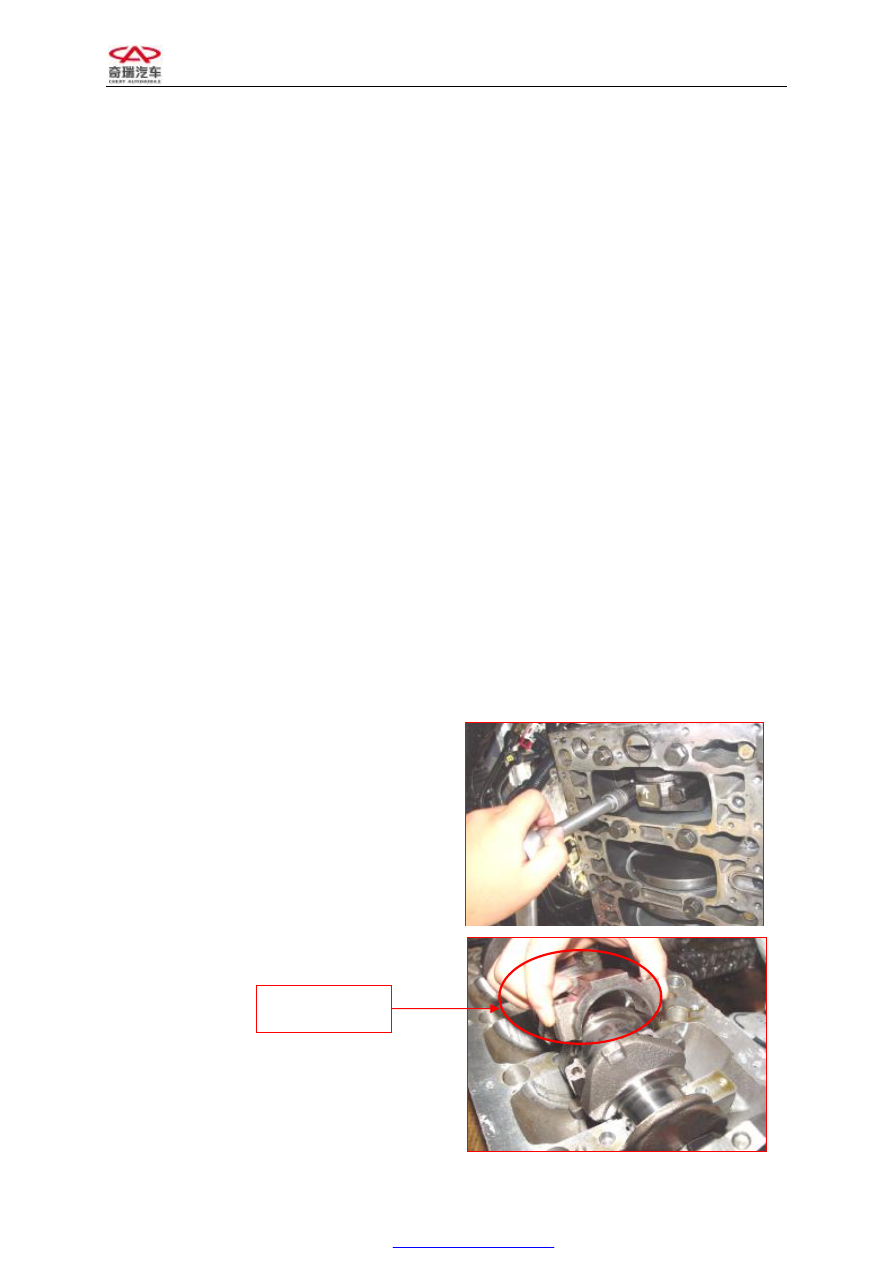

Loosen the big bolt on connecting rod.



6)



Remove  the  connecting  rod  bearing
lower cover.







Connecting Rod

Bearing Lower Cap

CHERY A21 SERVICE MANUAL



MECHANISM OF 2.0NALC ENGINE

31



7)

Uplift the connecting rod and the piston
with  a  wooden  stem  and  then  remove
the connecting rod and piston assembly.



8)

Remove the piston ring.

9)

Remove  the  retainer  ring  of  piston  pin
and draw out the piston pin.

Note:  With  large  tension,  the  retainer  ring
may hurt people in the process of removal.



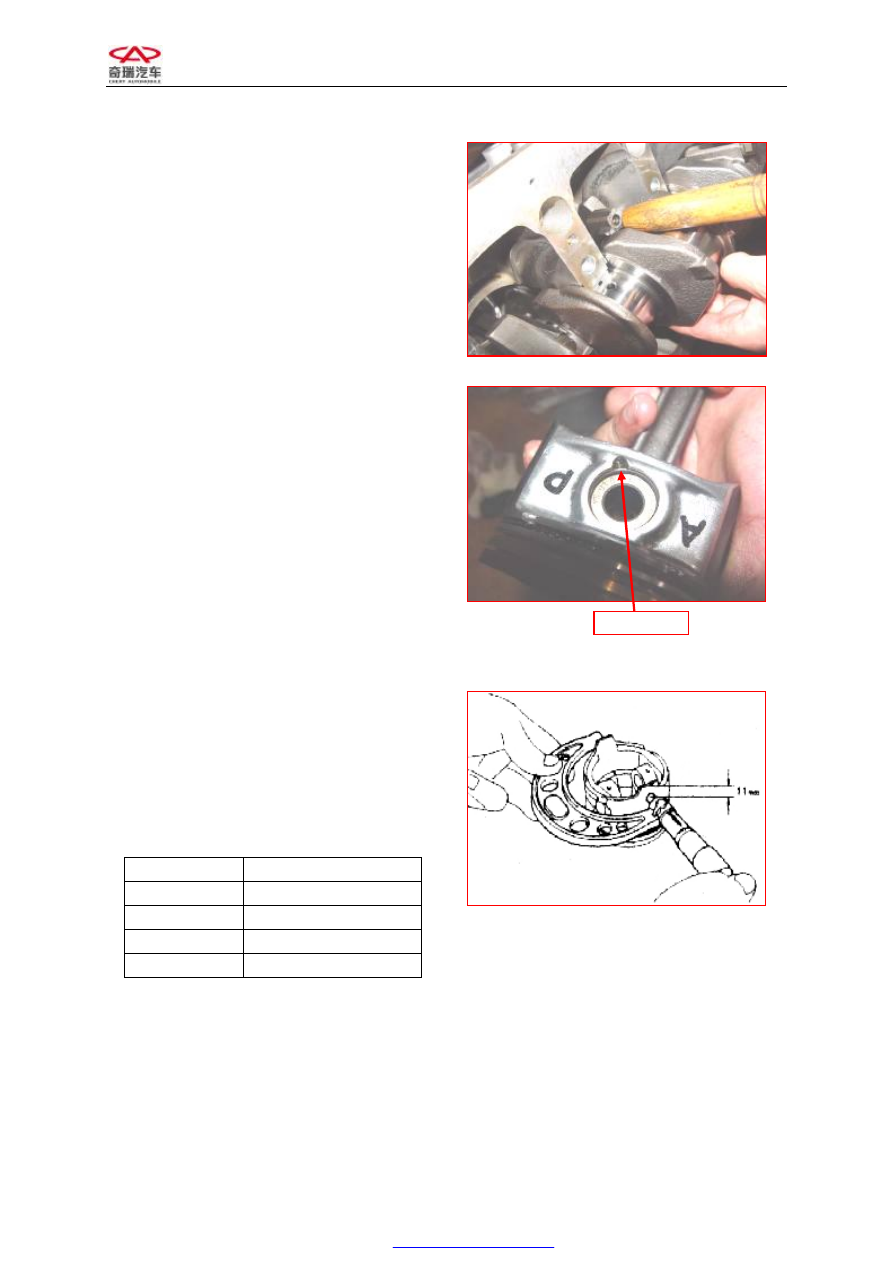

3.2.2  Inspection

I.

Check piston

1)  Examine the diameter of piston.

Measure  the  diameter  along  the  vertical
direction to piston pin and at the place 11mm
under piston skirt with micrometer caliper.

Cylinder No.

Standard Size

1

83.46±0.009

2

83.46±0.009

3

83.46±0.009

4

83.46±0.009

Replace  with  the  new  one  if  the  part  cannot
be worn and torn any longer.







Retainer Ring



CHERY A21 SERVICE MANUAL



MECHANISM OF 2.0NALC ENGINE

32



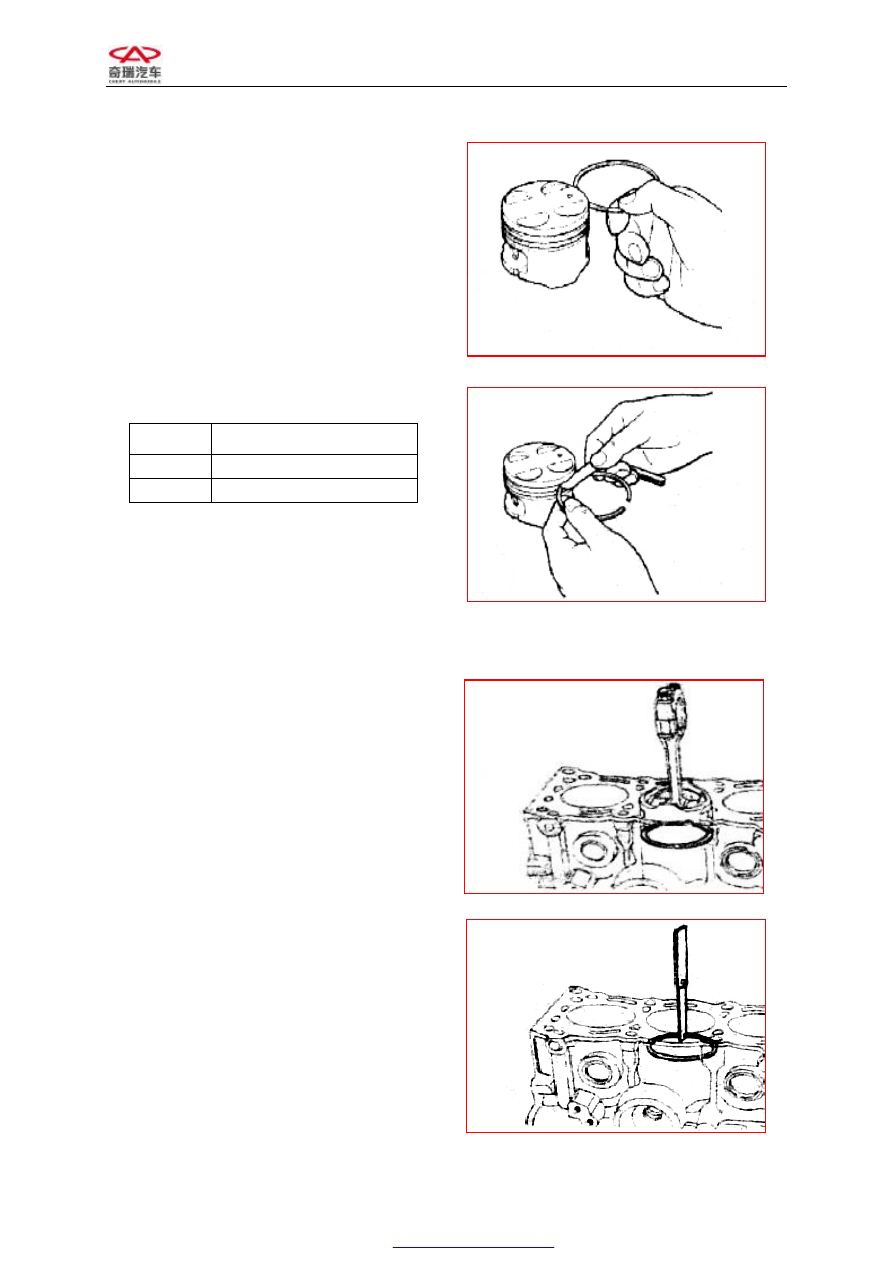

2)

Examine  the  clearance  between  piston
ring and ring groove.

a.

Clean  up  the  accumulated  carbon  in  the
ring groove with piston ring.



b.

Examine  the  clearance  between  piston
ring and ring groove with feeler gauge.



Reference Value（mm）

1

st

 Ring

0.04--0.08

2

nd

 Ring

0.01--0.025

Replace  with  the  new  one  if  the  examined
clearance  cannot  be  worn  and  torn  any
longer.



3)

Inspect the end clearance of piston ring.

a.

Put the piston ring at the position 45mm
below  the  top  surface  of  cylinder
aperture  and  push  the  piston  ring  into
cylinder with piston.



b.

Measure the opening with feeler gauge.

Replace with  the  new  piston  if  the  examined
clearance exceeds the limit.
