CHERY A520 SERVICE MANUAL                                                          CHASSIS





1

24





CHAPTER II STEERING SYSTEM

SECTION I INSTRUCTION AND
OPERATION

I. SAFETY REGULATIONS ON POWER
STEERING SYSTEM

If  the  risk  of  electrical  short  circuit  exists  in
the  operation  process,  the  earthing  lead
should be cut off; the negative pole connector
of  the  storage  battery  should  be  covered;
internal  screw  threads  should  be  recut  onto
the  bolts  using  locking  glue  and  the  external
threads  should  be  cleaned  up;  and  locking
glue  should  be  used  in  the  case  of  bolt
insertion  and  locknut  should  be  regularly
replaced.

Heat  treatment  should  not  be  carried  out  on
the

components

of

steering

system;

otherwise,  the  possible  variation  of  material
feature  shall  impact  a  negative  influence  on
the operation safety of vehicles.

Only  approved  special  steering  fluid  can  be
used and the discharged steering fluid should
not be reused.

In the  wake  of  accident  occurrence,  not only
the  chassis  alignment  shall  be  inspected
(chassis alignment should be inspected at any
circumstance),

but

also

other

chassis

components  should  be  carried  out  visual
inspection  to  see  whether  there  is  curve  or
bull crack.

II. INSTRUCTION ON POWER
STEERING PUMP

Power  steering  pump  is  a  vane  pump,  which
shall  provide  hydraulic  pressure  to  the
system.  Power  steering  pump  consists  of
components as follows:

Drive shaft

Steering pump body

Steering pump ring

Pressure plate

Thrust plate

Flow control valve

Rotor

Vane

The  aperture  at  the  rear  part  of  the  steering
pump  body  should  include  components  as
follows:

Steering pump ring

Pressure plate

Thrust plate

Rotor

Vane

End plate

The small aperture at the flank of the steering
pump  body  should  consist  of  components  as
follows:

High-pressure hose connector

Flow control valve

Spring

Flow  control  orifice  is  an  integral  part  of
high-pressure  hose  connector.  The  pressure
relief  valve  in  the  flow  control  valve  shall
control the pressure of steering pump.

III.

INSTRUCTION

ON

POWER

STEERING GEAR

The  movement  of  steering  wheel  shall  play
functions as follows:

1.



The movement of steering wheel shall be
passed to the pinion.

2.



The  movement  of  pinion  shall  be  passed
to the gear.

CHERY A520 SERVICE MANUAL                                                          CHASSIS





2

25





3.



The  gear  of  pinion  mesh  with  that  of the
gear rack.

4.



This shall make the gear rack move.

Pinion  and  rack  power  steering  system  is
furnished  with  a  rotary  valve  type  control
valve,  which  facilitates  the  steering  fluid  to
flow toward the rack piston. Monoblock rack
piston  is  connected  with  gear  rack  and  its
functions as follows:

1.



Rack  piston  converts  hydraulic  pressure
into linear force.

2.



Linear  force  makes  the  rack  under
side-to-side movement.

3.



Linear  force  is  passed  to the  internal  and
external  steering  tie  rod  and  steering
knuckle.

4.



Steering knuckle rotates vehicle wheel.

Note:  if  there  is  no  hydraulic  power  system,
bigger steering force shall be needed.

IV.  INSTRUCTION  ON  STEERING
WHEEL AND STEERING COLUMN

The  steering  column  components  shall  play
the  functions  except  for  steering.  The
depicted  functions  shall  be  achieved  by  the
steering column components as follows:

1.



Steering column

Steering  column  absorbs  energy.  When
frontal  collision  occurs,  the  steering  column
shall retract in order to reduce the probability
of hurt to the driver.

2.



Ignition  switch  and  steering  lock  on  the
steering column.

The  ignition  switch  and  steering  lock
installed  onto  the  steering  column  can  lock
the vehicle in an effort to prevent the vehicle
from being stolen.

3.



Combination switch

Multi-functional  driving  handle  controls
components as follows:

- Headlight high beam

- Windscreen wiper and washer

Steering column disassembly and reassembly
adopt  specified  screws  and  bolts  to  ensure
energy  absorption  to  give  an  effect  on  the
external  force  existing  on  the  steering
column.

During

the

conveying

after

dismantling  it  from  vehicle,  special  caution
should be taken.

CHERY A520 SERVICE MANUAL                                                          CHASSIS





3

26





SECTION II SPECIFICATIONS OF ASSEMBLY TORQUE



Tightening

Torque

Number Of

Vehicles

Affiliated Assemblies

25±3

3

Bracket  And  Low  Right  Bracket  Of  Secure  Steering
Column

25±3

1

Connection Universal Connector And Steering gear

10±1

4

Secure steering sleeve bracket

10±1

1

Secure Clamp A21-3406423

10±1

1

Secure Clamp BracketⅠ

10±1

2

Secure Clamp Bracket Ⅱ

10±1

2

Secure Heat shield of Steering gear

35±3

2

Tie rod end And Steering Knuckle

75±5

4

Secure Steering gear And Subframe

75±5

2

Secure Steering gear And Subframe

25±3

2

Secure Steering oil reservoir

25±3

1

Secure clamping sleeve

25±3

1

Secure Steering Oil Pump

180±15

2

Subframe Front And Vehicle Body Connections

80~90

2

Subframe Rear And Vehicle Body Connections

80~90

2

Ball Pin Of Control Arm And Steering Knuckle

25±2

4

Stabilizer Bar Clamp

50±3

2

Connect Stabilizer Bar with Extension Bolts

60±5

2

Connect Rear Mounting with Transmission

70±5

4

Connect Rear Mounting with Subframe

CHERY A520 SERVICE MANUAL                                                          CHASSIS





4

27







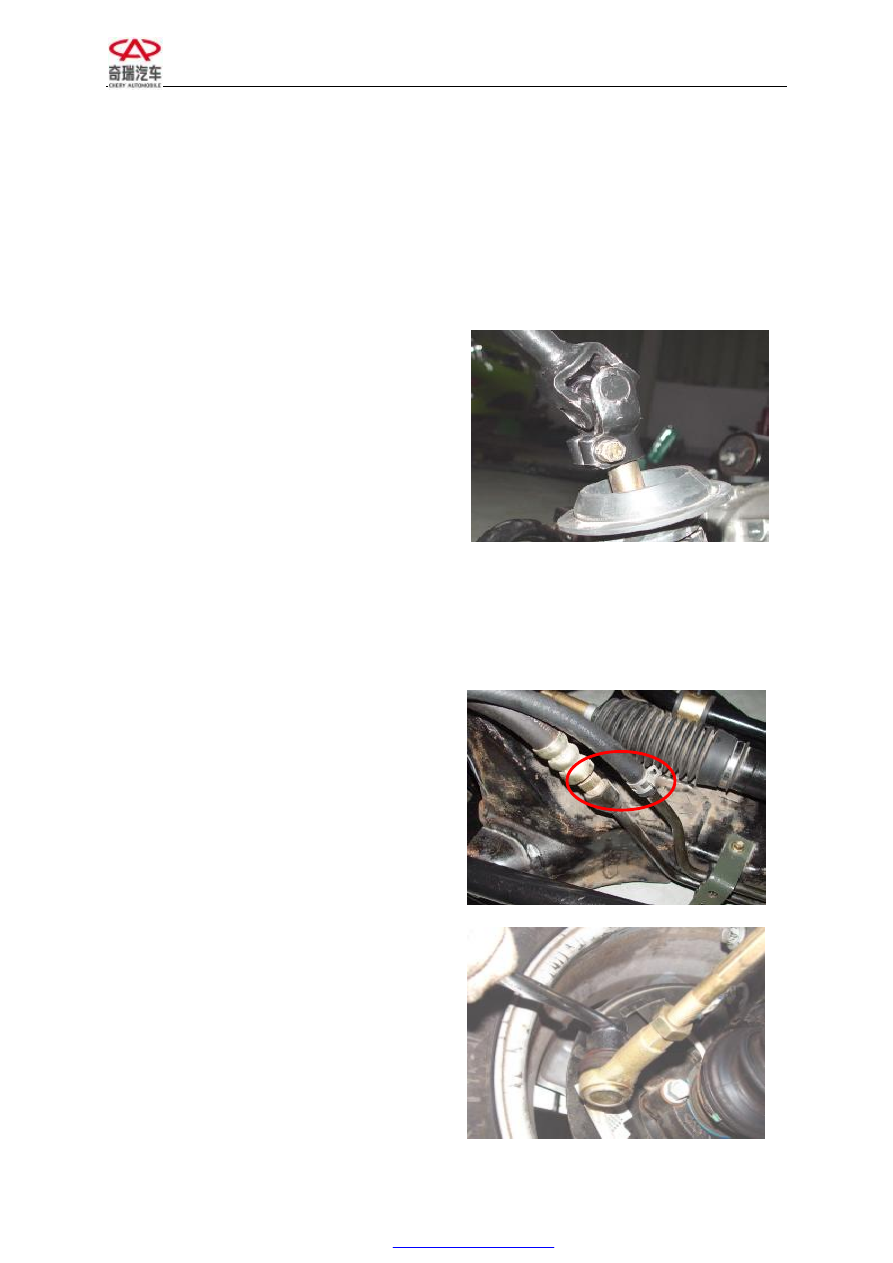

SECTION  III  DISASSEMBLY  AND
ASSEMBLY OF STEERING SYSTEM

DISASSEMBLY OF STEERING GEAR

DISASSEMBLY:

I.

DISASSEMBLE

UNIVERSAL

CONNECTOR OF STEERING SHAFT

1.



Loosen  the  fastening  bolts  of  universal
connector.





II. DISMOUNT SUBFRAME ASSEMBLY

1.



Discharge  the  power  steering  system
(Refer to steering system fluid)

2.



Disassemble  the  power  steering  system
pipeline.

3.



Hoist  the  vehicle  and  dismount  the  two
front wheels.





4.



Loosen the  fixed nuts of  left and right tie
rod ends.
