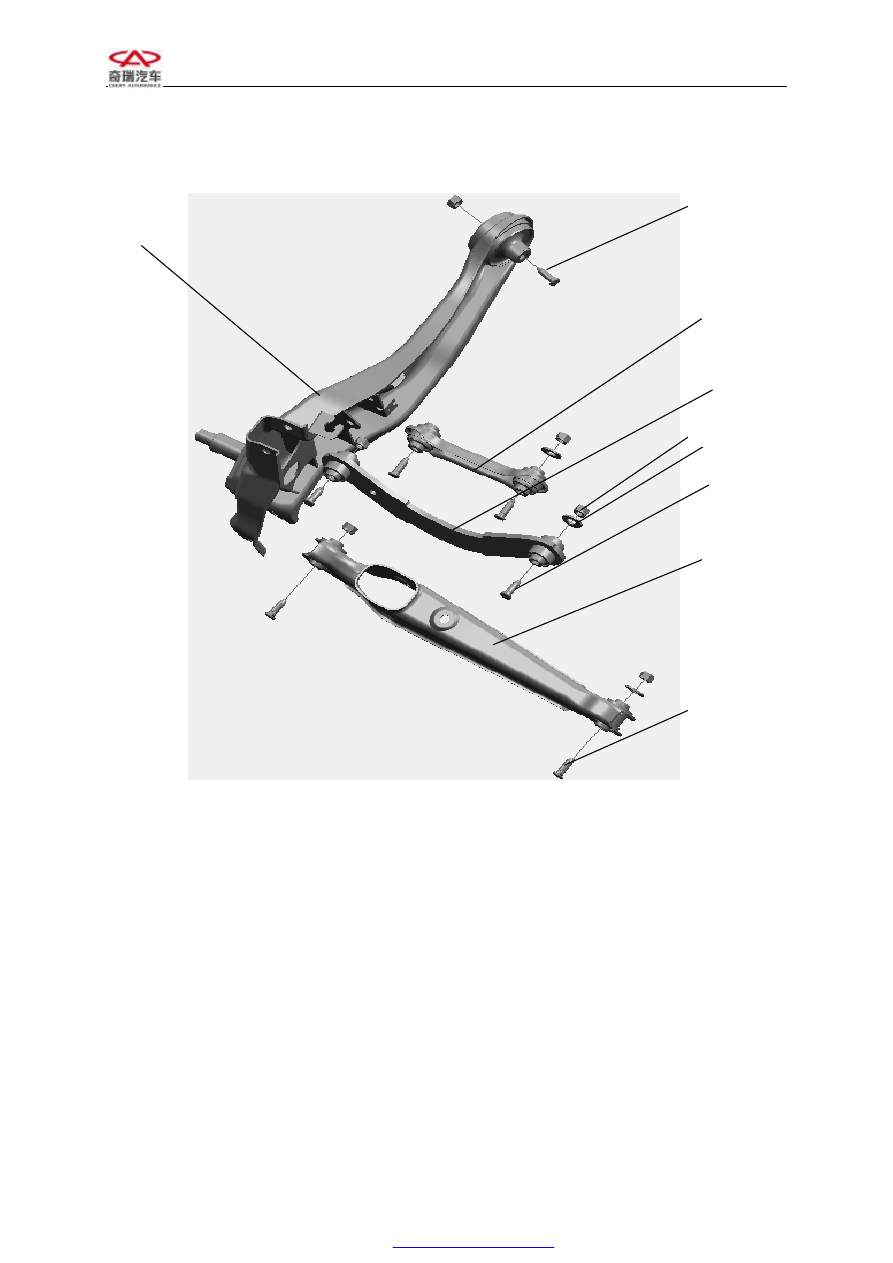

Exploded View of Rear Trailing Arm Assembly



Rear Upper Control

Arm Assembly

Bolt

Guide Bar

Assembly

Rear Lower Control

Arm Assembly

Assembling Bolt

Bolt

Nut

Left Rear

Trailing Arm

Gasket

  CHERY A520 SERVICE MANUAL                                                        CHASSIS

64



I.  DISASSEMBLY  AND  ASSEMBLY  OF
REAR VIBRATION DAMPER

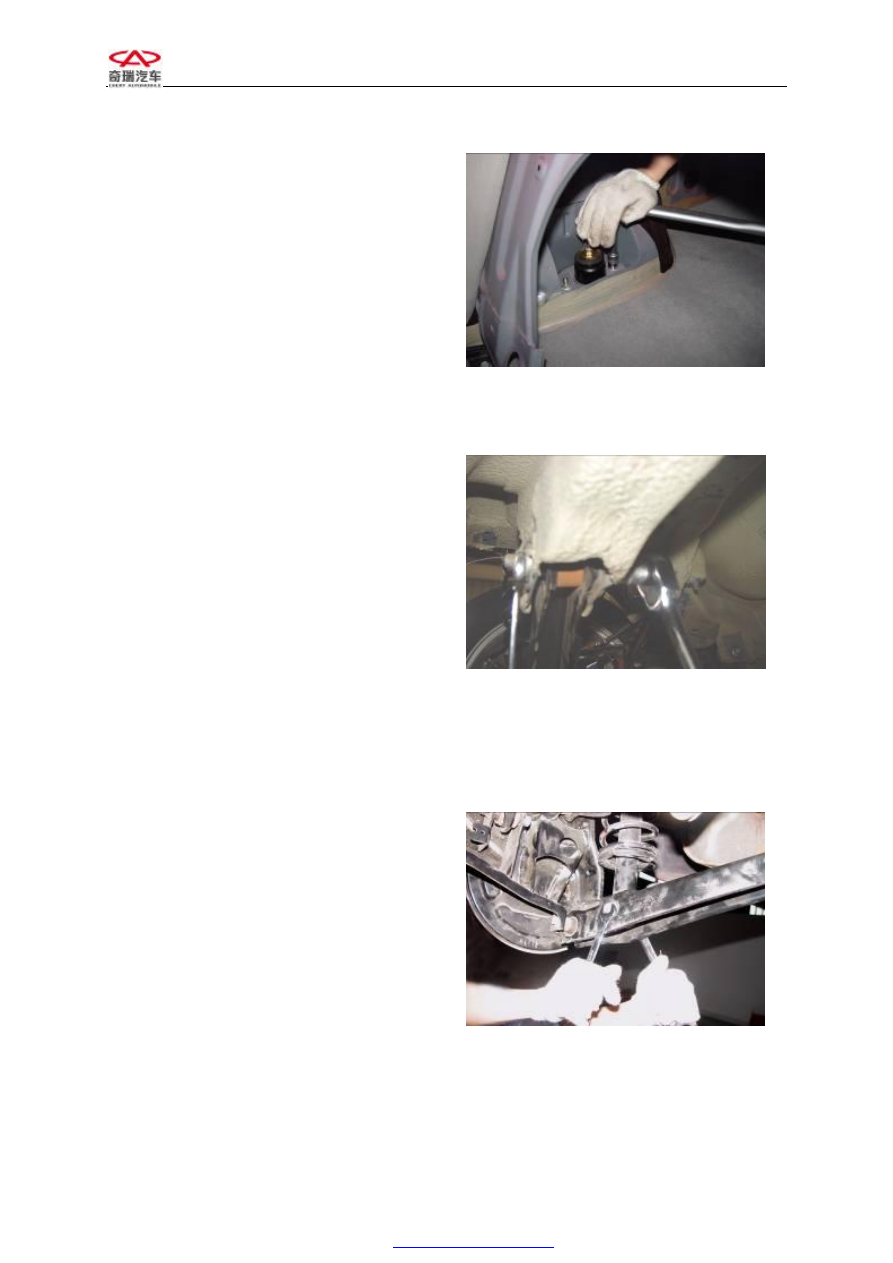

Disassembly sequence:

1.



Open  the  trunk  lid;  dismount  the  side
enclosure to expose the bolts connecting
rear  strut  assembly  and  vehicle  body.
Dismount  the  two  connecting  bolts.
Mounting torque: 50±10 Nm.



2.



Uplift  the  car.  Dismount  the  bolts
connecting  the  lower  control  arm  and
car      body.  Note:  Since  the  helical
damping  spring  has  a  very  strong
elasticity,  it  is  very difficult to dismount
the  fixed  bolts  of  the  lower  part of  strut
assembly  due  to  the  influence  of  the
spring  force.  Therefore,  you  should
firstly dismount the bolts connecting the
rear lower control arm and vehicle  body
in  order  to  reduce  the  bearing  force  of
coil

spring.

Mounting

torque:

100—120Nm.

3.



Dismount the bolts connecting rear strut
and  lower  oscillating  arm.  Mounting
torque: 80±5 Nm



4.



Remove the rear strut assembly.

Assembly sequence:

1.



Assemble  the  rear  vibration  damper
according  to  the  reverse  sequence  of
disassembly.

2.



Precautions:

①



After  assembly,  all  bolts  must  be
fastened up to specified torques.

②



Please  check  the  four  wheel  alignment
parameters after assembly.









  CHERY A520 SERVICE MANUAL                                                        CHASSIS

65



II. CHECK VIBRATION DAMPER:

1.



Check Vibration Damper

①



Check  the  vibration  damper  to  see
whether  there  is  oil  leakage.  If  oil
leakage  exists,  you  should  replace  the
vibration  damper.  Check  the  damping
force  of  vibration  damper  to  see  if  it
qualifies.  If  it  disqualifies,  you  should
replace it.

②



Check  whether  there  is  crack  or
deformation  in  the  spring  seat;  Check
whether the limit gear block is damaged;
Check  whether  the  limit  gasket  of
suspending  spring  is  worn,  cracked  or
deformed. Replace defective spare parts.

Note:  When  laying  aside  vibration  damper,
you should abide by the following procedure:

2.



Disposal

(1)



Stretch  the  vibration  damper  lever  as
long as possible.

(2)



Drill  a  hole  to  discharge  the  gas  from
vibration damper cylinder.

Note:  The  discharged  gas  is  harmless,  but
you  should  prevent  the  splashing  iron  chips
from hurting yourself when drilling.



  CHERY A520 SERVICE MANUAL                                                        CHASSIS

66

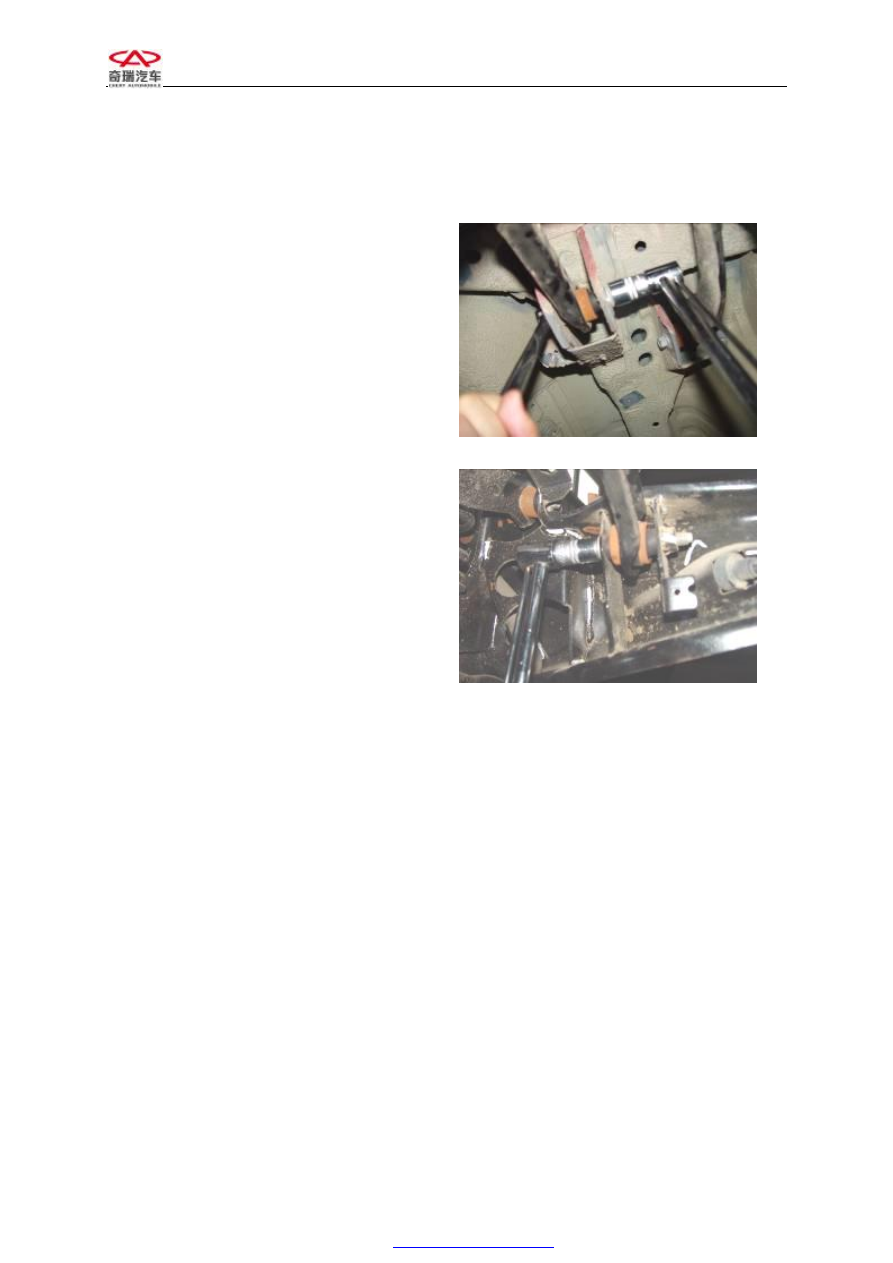

II. DISASSEMBLY AND ASSEMBLY OF
REAR UPPER CONTROL ARM

Disassembly sequence:

1.



Dismount the bolts connecting the upper
control arm and vehicle body.

Mounting torque: 100~120Nm.



2.



Dismount the bolts connecting the upper
control arm and rear trailing arm.

Mounting torque: 90～100Nm









3.



Take down the upper control arm.

Assembly sequence:

1.



Assemble  the  rear  upper  control  arm
according to the disassembly sequence.

2.



Precautions:

After assembly, all  bolts  must be  fastened up
to specified torques.
