CHERY A520 SERVICE MANUAL                                                          CHASSIS





5

28







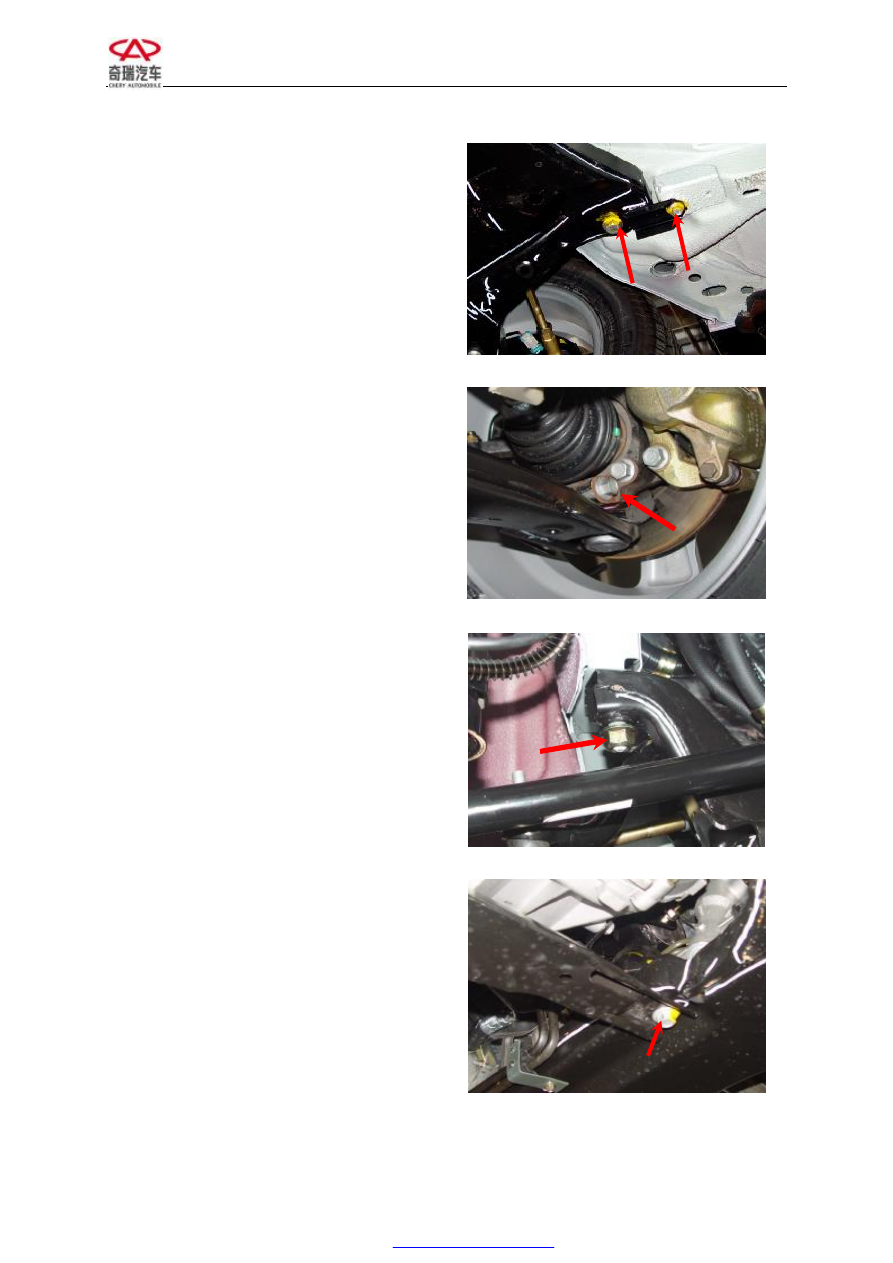

5.



Loosen the fixed bolts at the both ends of
left and right lower links.



6.



Loosen the ball bolts on the left and right
lower links.



7.



Loosen the fixed bolts of subframe.



8.



Lossen the fixed bolts of subframe.











CHERY A520 SERVICE MANUAL                                                          CHASSIS





6

29







9.



Loosen  the  fixed  bolts  of  transmission’s
rear mountings.



10.



Dismount the frame assembly.



III.  DISMOUNT  THE  STEERING  GEAR
ASSEMBLY FROM THE SUBFRAME.

1.



Dismount the fuel pipes of steering gear.

Loosen the fixed bolts of pipe clamp.











CHERY A520 SERVICE MANUAL                                                          CHASSIS





7

30







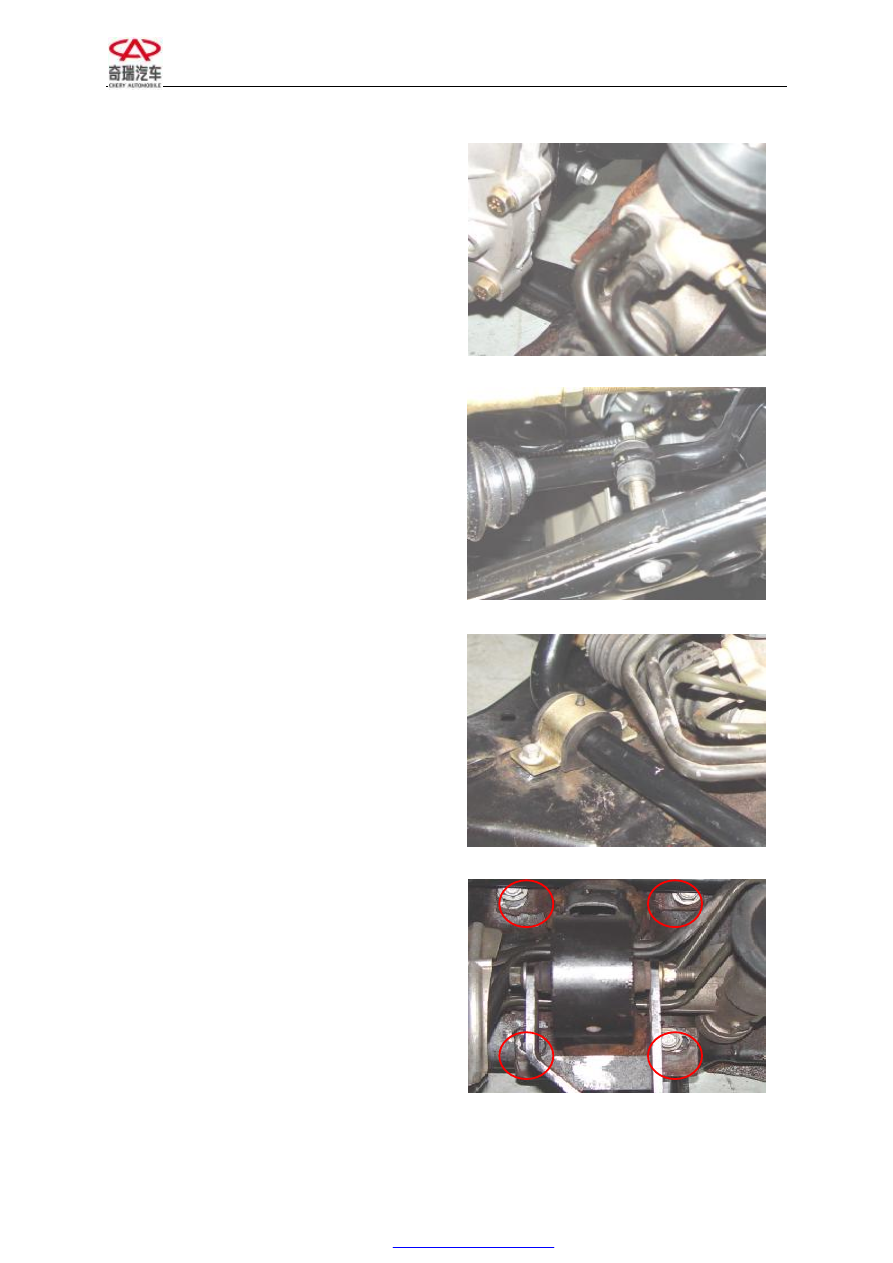

Loosen  the  fixed  bolts  of  pipelines  on
steering gear.

Dismount  high-pressure  oil  pipe  and  oil
return pipe.





2.



Dismount stabilizer bar.

Loosen  the  extension  bolts  connecting  the
stabilizer bar to the lower link.

Note:  Before  disassembly,  please  pay
attention  to  observing  the  relative  positions
of all washers and rubber cushions in order to
carry out installation smoothly.





Loosen  the  fixed  rubber  sleeve  bolts  of
stabilizer bar.

Dismount the stabilizer bar assembly.





3.



Dismount  the  rear  mounting  bracket  of
engine.













CHERY A520 SERVICE MANUAL                                                          CHASSIS





8

31







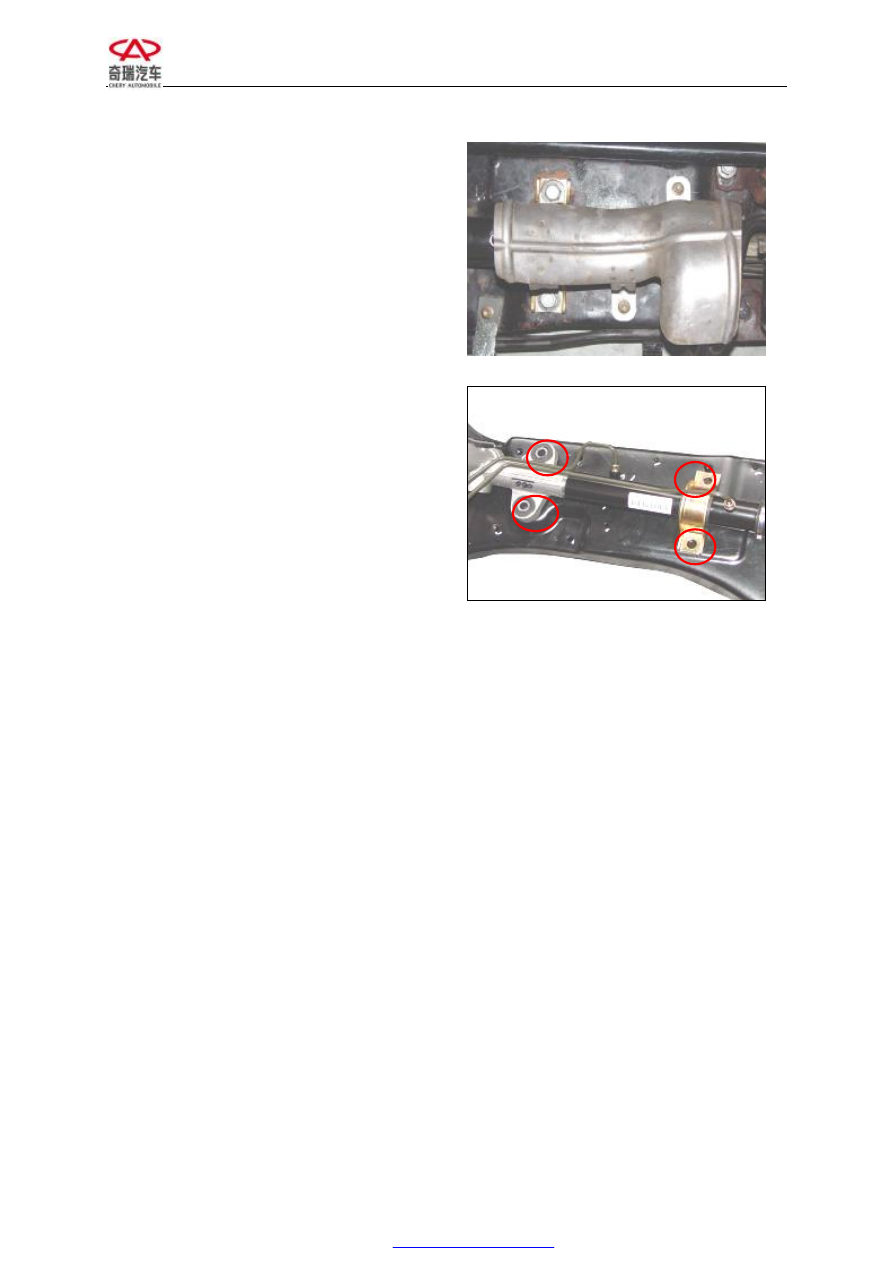

4.



Dismount thermal shield.



5.



Remove the fixed bolts of steering gear.

Remove the steering mechanism assembly.





Assembly:

The  installing  steps  are  reverse  to  those  for
removal

.
