Chery Service Manual for A520                Body Dimension and Accessories



6


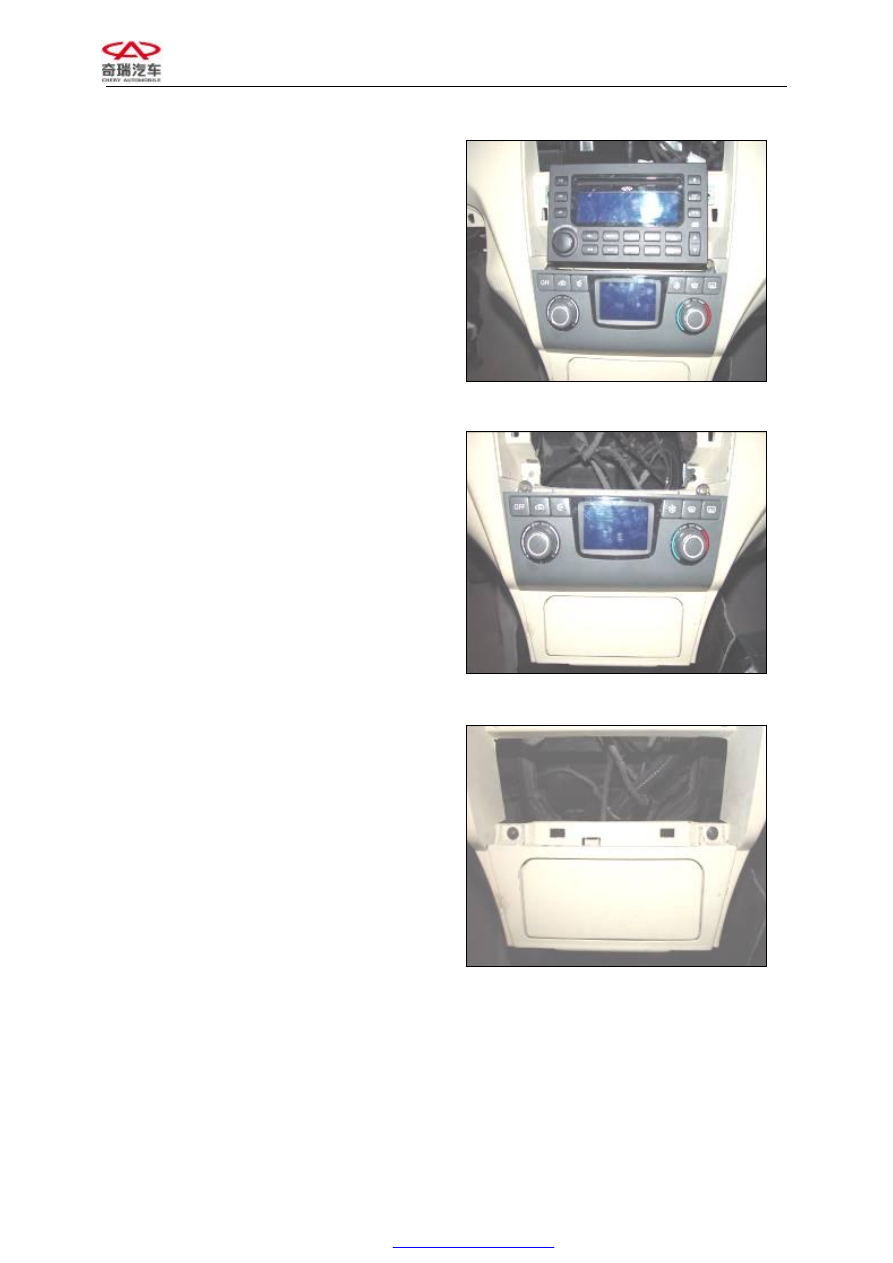

13.  Remove the fastening bolts, take out the

CD player, and then pull out the harness;













Figure 129

14.  Remove  the  fastening  screw,  take  out

the  air  conditioner  control  panel,  and
then pull out the harness;













Figure 130

15.  Unscrew the fastening screw to take out

the ashtray assembly;













Figure 131







Chery Service Manual for A520                Body Dimension and Accessories



7


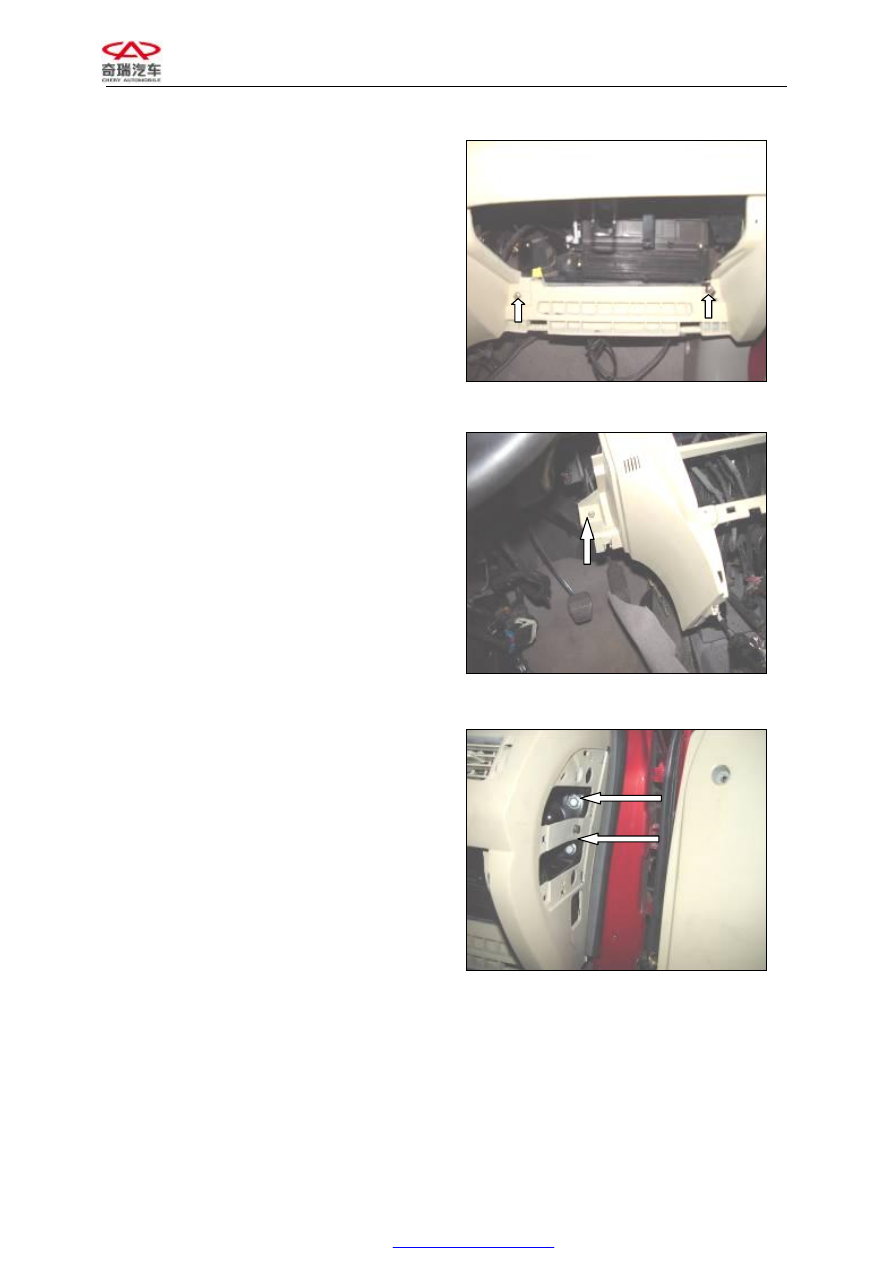

16.  Remove  the  fastening  screws  and  bolts

as shown;













Figure 132















Figure 133















Figure 134







Chery Service Manual for A520                Body Dimension and Accessories



8



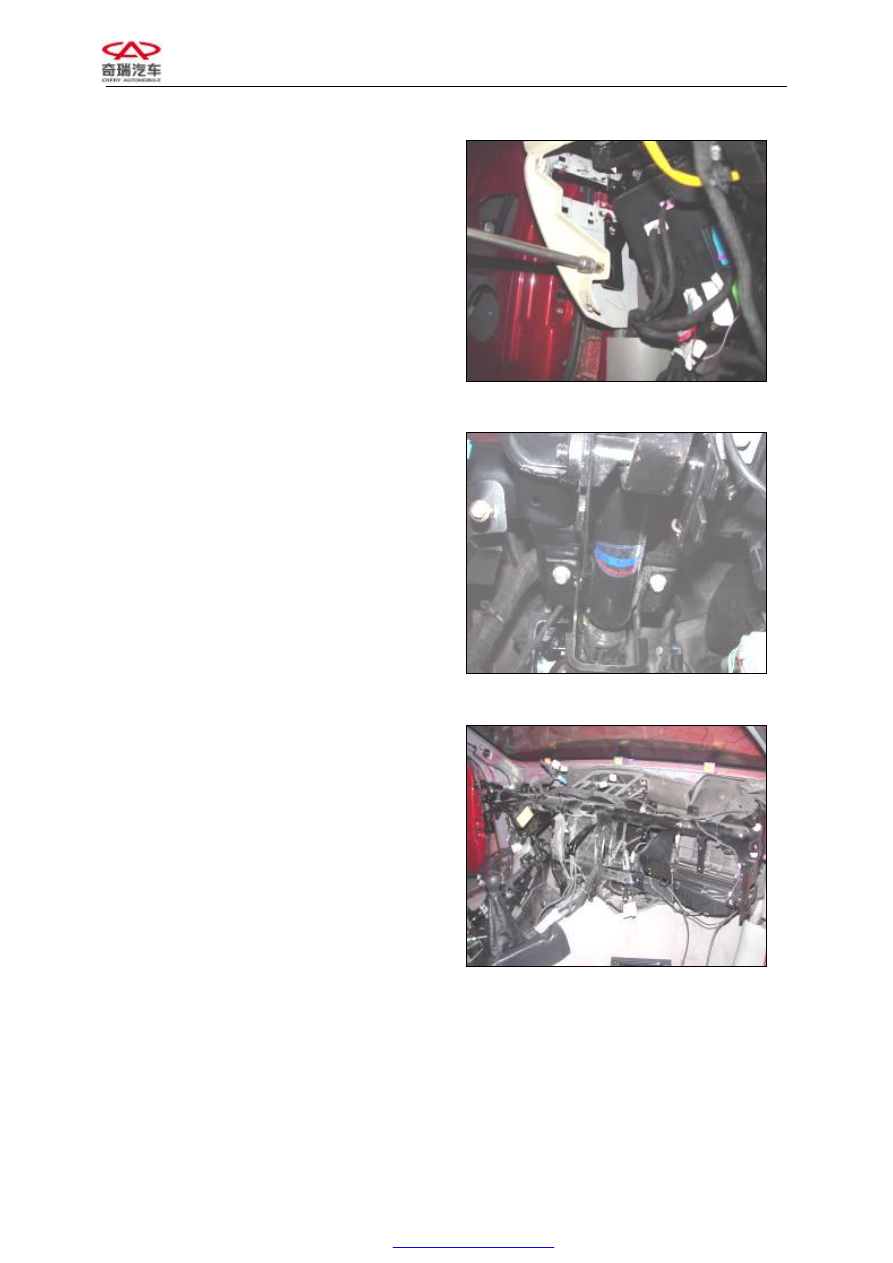

17.  Remove  the  bolts  as  shown  to  remove

the instrument panel;













Figure 135

18.  Unscrew the fastening bolts as shown;













Figure 136

19.  Remove  the  fixing  bolts  at  two  sides  to

remove the beam;













Figure 137







Chery Service Manual for A520                Body Dimension and Accessories



9



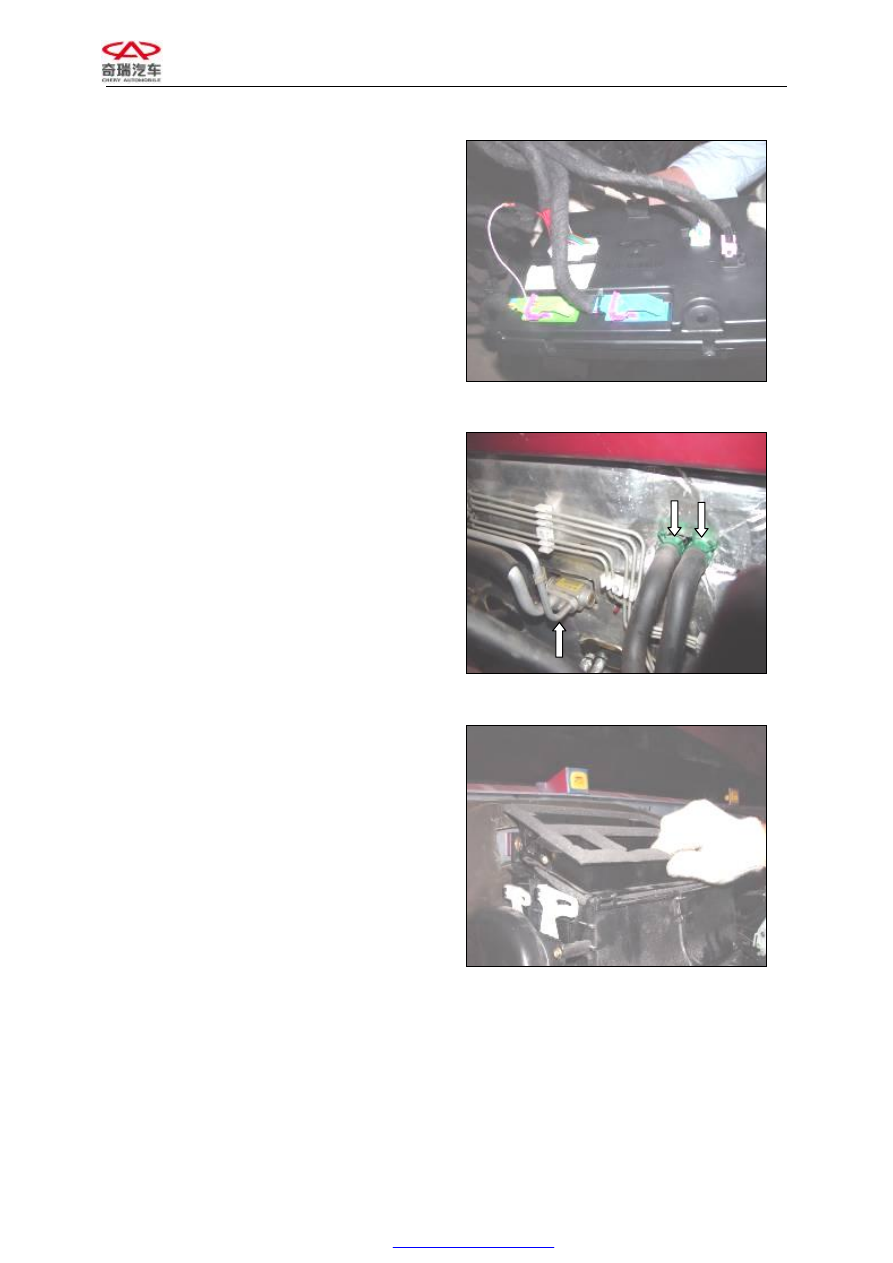

20.  Remove the front ISU module as shown;












Figure 138

21.  Let  out  the  refrigerant,  remove  the

fastening  bolts  on  the  expansion  valve
with  an  internal  hexagonal  socket  to
remove  the  expansion  valve.  Remove
the two clamps with pliers to remove the
water pipe. (Note: receive the coolant);













Figure 139

22.  Remove the air outlet unit;













Figure 140
