Chery Service Manual for A520                Body Dimension and Accessories



5


2)

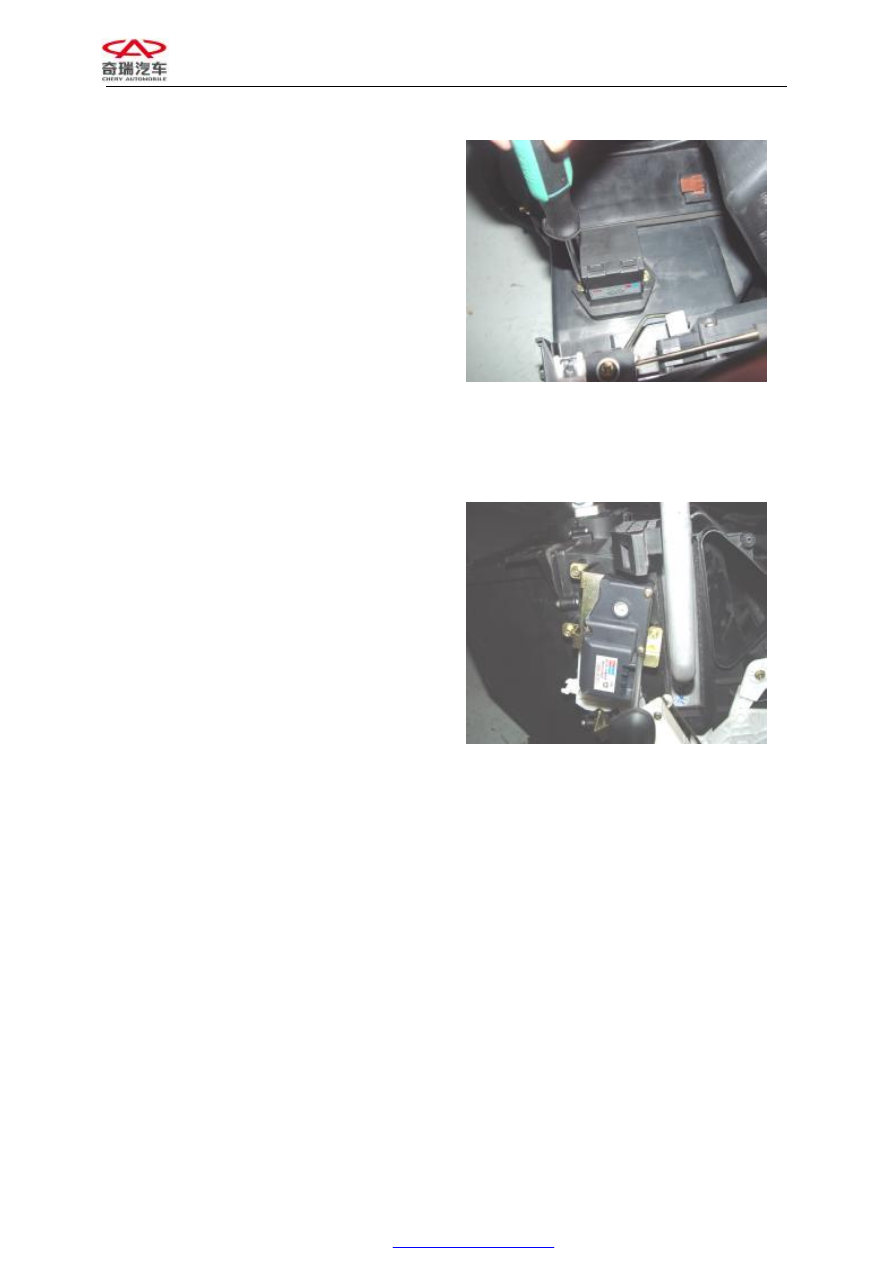

Remove  the  connecting  screws  that
attach  the  speed  regulating  resistor
module  to  the  evaporator  housing,  and
then  pull  out  the  speed  regulating
resistor module.









3.4.2  Installing the speed regulating resistor

of the blower fan

The  installing  steps  are  reverse  to  those  for
removal.



3.5  Replacing  the  mixing  damper  servo

motor

3.5.1  Disassembling procedures

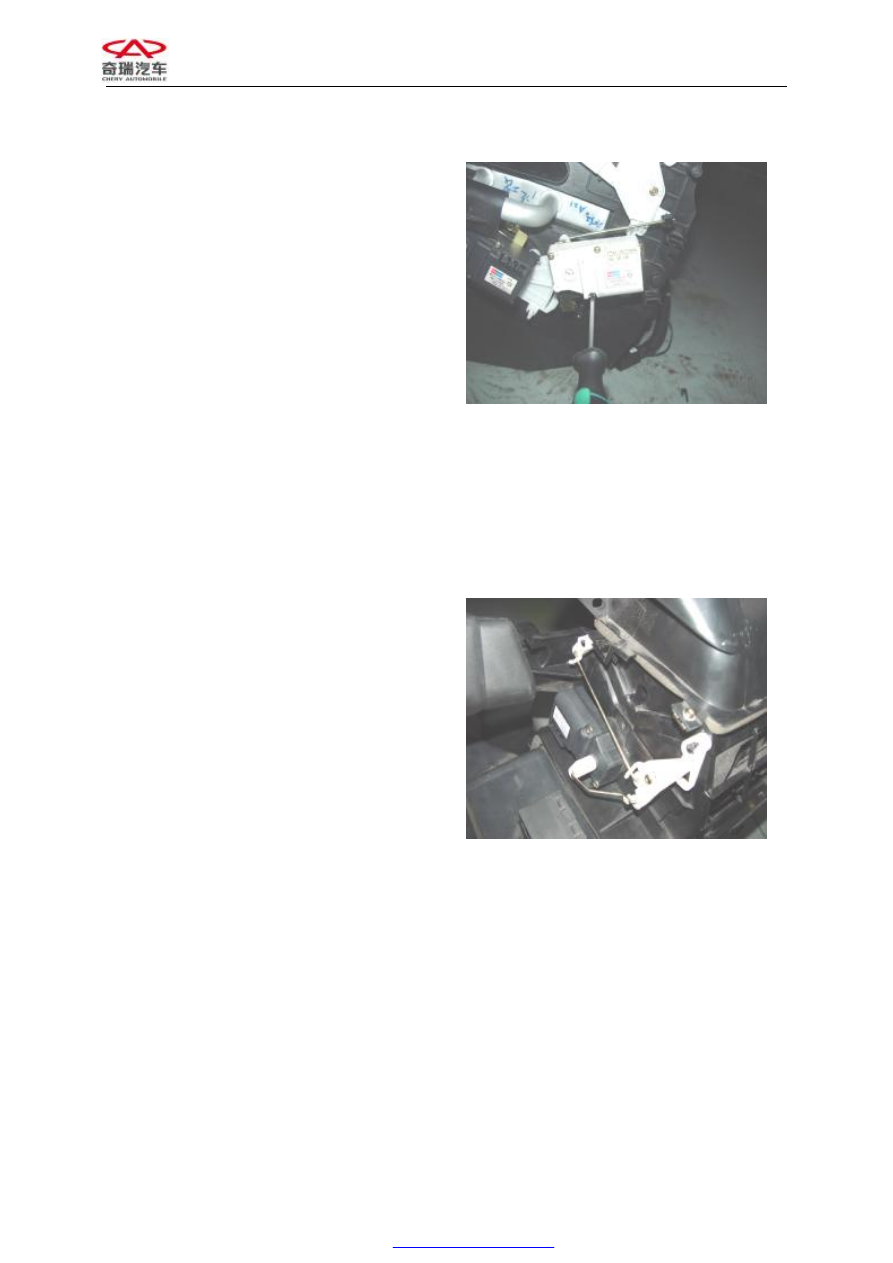

Remove  the  pull  rod  connecting  with  the
motor  and  remove  the  fastening  screws
connecting the motor with the bracket (3).

3.5.2  Installation procedures

The  installing  steps  are  reverse  to  those  for
removal.

Note:  After  installs  the  motor,  connect  the
electrical  connector,  turn  the  ignition  switch
to  ACC  position,  turn  on  the  air  conditioner
(AC)  and  turn  the  AC  temperature  adjusting
knob  to  HOTTEST  or  COLDEST,  and  close
the AC panel until the motor stops. Adjust the
mixing  damper  manually  to  HOTTEST  or
COLDEST  position  according  to  the  status,
and  then  adjust  the  pull  rod  to  a  proper
position to connect with the motor.









Chery Service Manual for A520                Body Dimension and Accessories



6



3.6



Replacing the mode damper servo motor

3.6.1



Disassembling procedures

Remove  the  pull  rod  connecting  with  the
motor  and  remove  the  fastening  screws
connecting the motor with the bracket (3).

3.6.2



Installation procedures

The  installing  steps  are  reverse  to  those  for
removal.

Note:  After  installs  the  motor,  connect  the
electrical  connector,  turn  the  ignition  switch
to  ACC  position,  turn  on  AC  and  adjust  its
BLOW  mode to  FACE  mode,  and  then close
the AC panel until the motor stops. Adjust the
mode damper manually to a required position
according  to  the  status,  and  then  adjust  the
pull  rod  to  a  proper  position  to  connect  with
the motor.



3.7



Replacing  the  inner  and  outer  cycling
servo motor

3.7.1



Disassembling procedures

Remove  the  pull  rod  connecting  with  the
motor  and  remove  the  fastening  screws
connecting the motor with the bracket (3).

3.7.2



Installation procedures

The  installing  steps  are  reverse  to  those  for
removal.

Note:  After  installs  the  motor,  connect  the
electrical  connector,  turn  the  ignition  switch
to IGN position, turn on the AC and adjust it
to  inner  cycling  or  outer  cycling  mode,  and
then close the AC panel until the motor stops.
Adjust  the  mode  damper  manually  to  a
required position according to the status, and
then adjust the pull rod to a proper position to
connect with the motor.







Chery Service Manual for A520                Body Dimension and Accessories



7



3.8



Replacing the indoor temperature sensor

3.8.1



Disassembling procedures

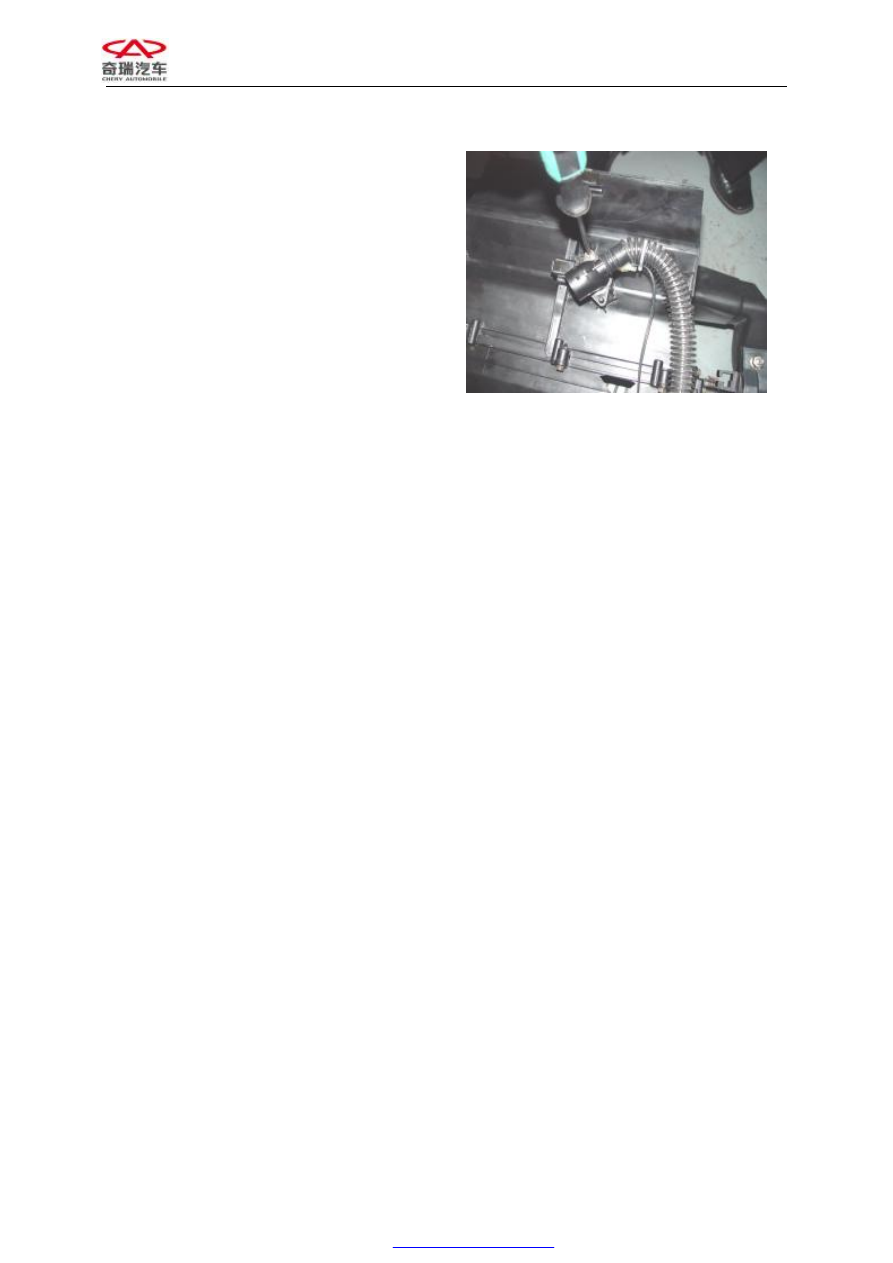

Disconnect  the  plug  in  unit  of  the  sensor
harness,  remove  the  connecting  screw  that
attach the hose to the housing and remove the
hose, replace it.

3.8.2



Installation procedures

The  installing  steps  are  reverse  to  those  for
removal.
